ASEPTIPORT 探头底座
概览

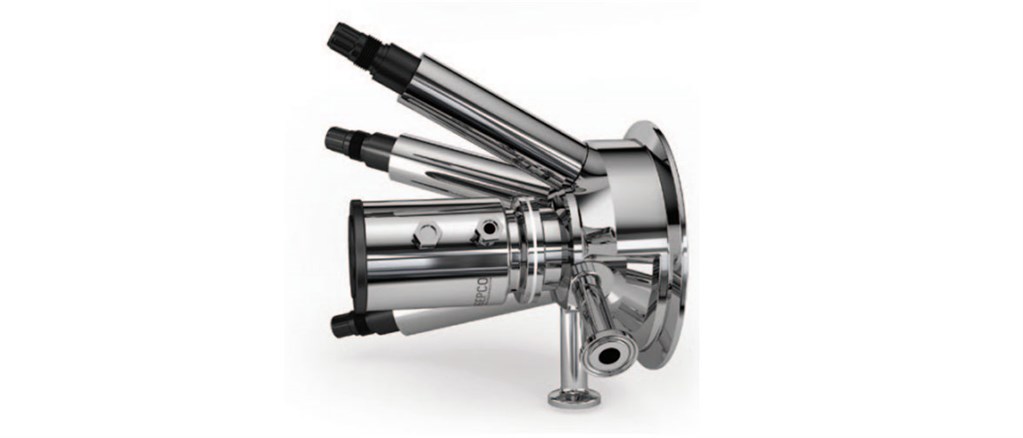

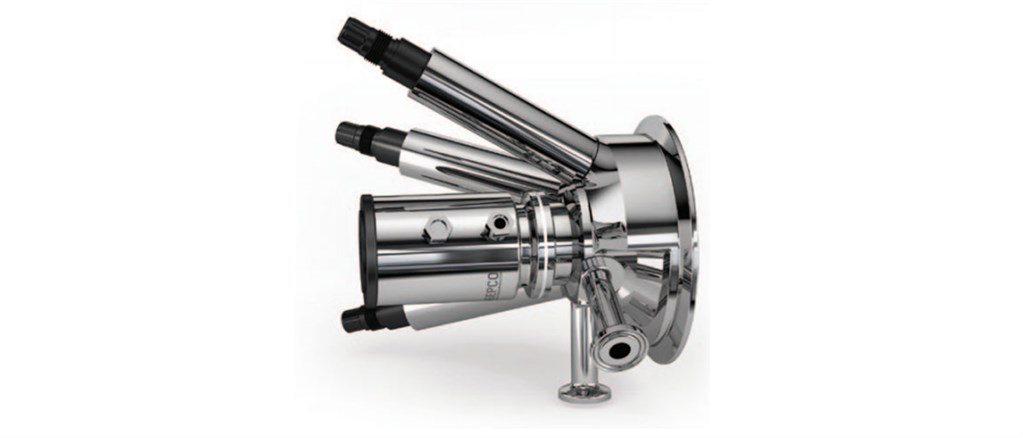

ASEPTIPORT 探头底座系列
ASEPCO 直联接头用于将嵌装式探头和仪器连接至工艺管路。它们的安装和清洁比其他产品更容易，并且具有 ASEPCO 专利无菌密封件，与阀门中的密封件一样可靠。
特点和优势
- 干净、无菌设计
- 通过储罐上的一个接头连接多个 12 mm 探头，节省空间
- 无需多个开口的容器，节省时间和成本
- 可以灵活使用不同长度的 12 mm 探头
- 一种极其简单的套筒系统，可使用您喜欢的螺纹或卡箍连接进行安装
- 面向未来的灵活性，将挡片安装到任何端口，并保留以供将来使用
- 可根据您的需求定制
技术摘要
| 安装类型 | 夹具, 旋入 |
| 表面抛光选项 | 最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光 |
| 认证 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
“技术摘要”表列出了该范围内可用的功能。请参阅“规格”选项卡了解型号特定信息。
规格
技术规格
| ASEPTIPORT 探头底座 | |
|---|---|
| 安装类型 | 夹具, 旋入 |
| 工作压力表压力范围 | -14.5 psig 至 101.5 psig |
| 表面抛光选项 | 最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光 |
| 认证 | ISO 9001 |
| 标准 | ASME BPE, CE-PED |
主要材料
| 材料 | 316L 不锈钢, Hastelloy C22, 不锈钢 AL-6XN, 哈氏合金 C276 |
使用手册
数据表
-
ASEPTIPORT Probe Mount datasheet (ZH).pdf
PDF - 398.8kb
订购信息
产品代码
| 产品编号 | 产品说明 |
|---|---|
| AM-0001-1 | Aseptiport 探头歧管，3 探头组件，12mm，0.5" 取样阀，0.5" 出口和蒸汽孔口，316L，最大 20 微英寸 Ra，EP。注：阀门需要使用单独的隔膜和执行器。 |
| AM-0200-0 | Aseptiport 安装 2" 卡箍端 双 12mm 探头安装，螺纹，316L，15 微英寸 Ra 表面抛光 经过电抛光和钝化处理 |
| AM-0200-2 | Aseptiport 组件，2" 卡箍端 双歧管总成，2 X 12mm 探头，螺纹安装 316L |
| AM-0202 | Aseptiport 组件，2" 卡箍端 双歧管组件，螺纹安装 316L |
| AM-0300-2 | Aseptiport 组件 3 X 25mm 直径 X 120mm 长 探头 歧管总成 3" 卡箍安装 316L |
| AM-0400-2 | Aseptiport 组件 2 X 25mm 直径 X 120 mm 长 探头 歧管端口总成 4” 卡箍安装 316L |
| PA-0200 | Aseptiport 插件 套 适合 25mm 镀金端口 适合 120mm 探头 螺纹安装 Nitronic 60，15 微英寸 Ra 表面抛光 经过电抛光和钝化处理 |
| PA-0201 | Aseptiport 插件 塞 适合 25mm 镀金端口 螺纹安装，Nitronic 60 |
