Bio Tube Applicator
概览

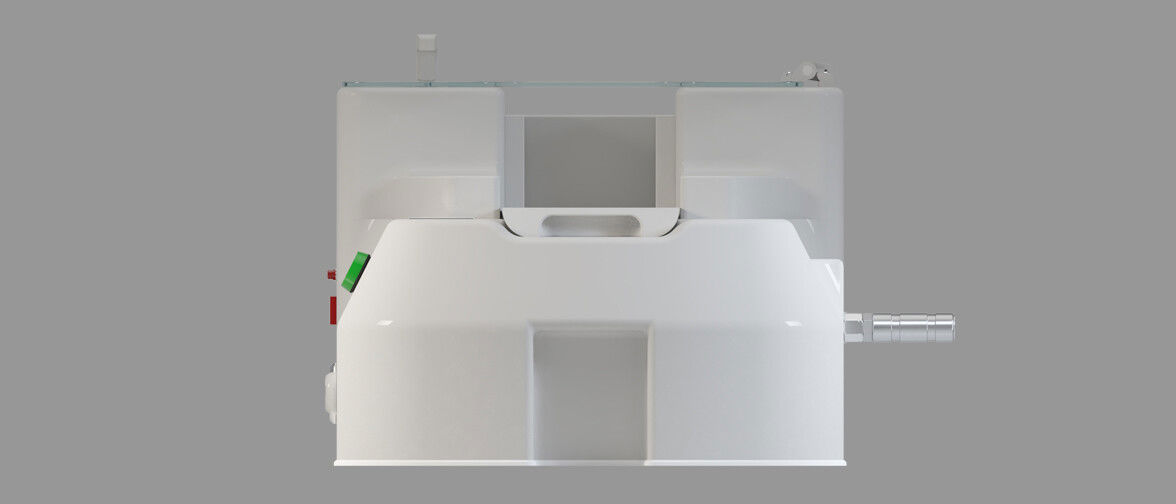

Bio Tube Applicator
将 Bio Tube Applicator 软管连接到软管宝塔头组件可轻松地将接头插入多种软管，包括硅胶和热塑性弹性体软管。
软管和接头在不损坏软管内孔的情况下完成组合，重要的是不需要润滑（如 IPA）。提供可重复流程，有助于促进 cGMP 合规和验证程序。
流体管路中存在 IPA 是生物工艺领域日益关注的问题，因此避免使用 IPA 可以简化验证过程。
提高质量和生产率
自动将软管连接到软管宝塔头组件可提供手动过程所不具备的可重复性，从而提高质量并降低连接失败风险，尤其是在压力更高的下游生物工艺中。自动化还可以提高生产率并简化工作流程
提高安全性
可复制手动装配过程的高级功能确保即使是最复杂的应用也可传输到 Bio Tube Applicator。Bio Tube Applicator 提高了装配过程中的安全性，消除了操作员失误风险以及 RSI 相关的健康风险
提高灵活性
利用不同的更换零件组合，可以实现广泛的应用。
技术摘要
| 软管/组件尺寸兼容性 | 1/8 - 1 in |
| 主馈线，电源 | 100-120V/220-240V AC 50/60Hz |
“技术摘要”表列出了该范围内可用的功能。请参阅“规格”选项卡了解型号特定信息。
规格
技术规格
| Bio Tube Applicator | |
| 软管/组件尺寸兼容性 | 1/8 - 1 in |
| 工作温度范围 | 5 °C 至 40 °C |
| 工作温度范围 | 41 °F 至 104 °F |
| 存储温度范围 | -13 °F 至 158 °F |
| 存储温度范围 | -25 °C 至 70 °C |
| 湿度 | 31°C (88°F) 时最高 80%，40°C (104°F) 时线性下降至 50% |
| 最高海拔 | 1000 m |
| 最高海拔 | 3281 ft |
| 压缩空气压力范围 | 5 至 6 bar |
| 压缩空气压力范围 | 72.5 至 87 psi |
| 主馈线，电源 | 100-120V/220-240V AC 50/60Hz |
| 电源 | 24 V DC |
| 保险丝额定值 | 3 amps |
| 重量 | 25 - 30 kg |
| 重量 | 55.1 - 66.1 lbs |
| 标准 | CE |
规格 - 零件
| 1 | 自动关闭安全盖 |
| 2 | 软管支架 |
| 3 | 卡扣 |
| 4 | 托架 |
| 5 | 双按钮激活 |
| 6 | 符合人体工程学的轻型设计，包括手提把手 |
| 7 | 压力表 |
| 8 | 排气口：配备符合 ISO 4 级洁净室中使用要求的排气过滤器 |
| 9 | 进气口 |
| 10 | 电源进线 |
| 11 | 整装调节器：可以调节，以确保精确再现手动装配过程 |
主要材料
| 盖组件 | 聚碳酸酯 (PC) |
| 聚甲醛 (POM) | |
| 聚甲醛 (POM) | |
| PVC, 不锈钢 | |
| 不锈钢, 铝 |
使用手册
宣传手册
-
Biotechnology and Pharmaceutical overview (ZH).pdf
PDF - 979.7kb
数据表
-
BioTube Applicator datasheet (EN).pdf
PDF - 416.7kb
更换零件
更换零件可在 30 秒内互换，无需工具。应用视频演示了 Bio Tube Applicator 的操作及其用于解决各种应用问题的情况。
通过使用更换零件，我们保证流程可重复，从而确保每个连接都与最后一个连接相同。这不仅可提高生产效率，还为验证提供基础，并有助于遵守 cGMP。
