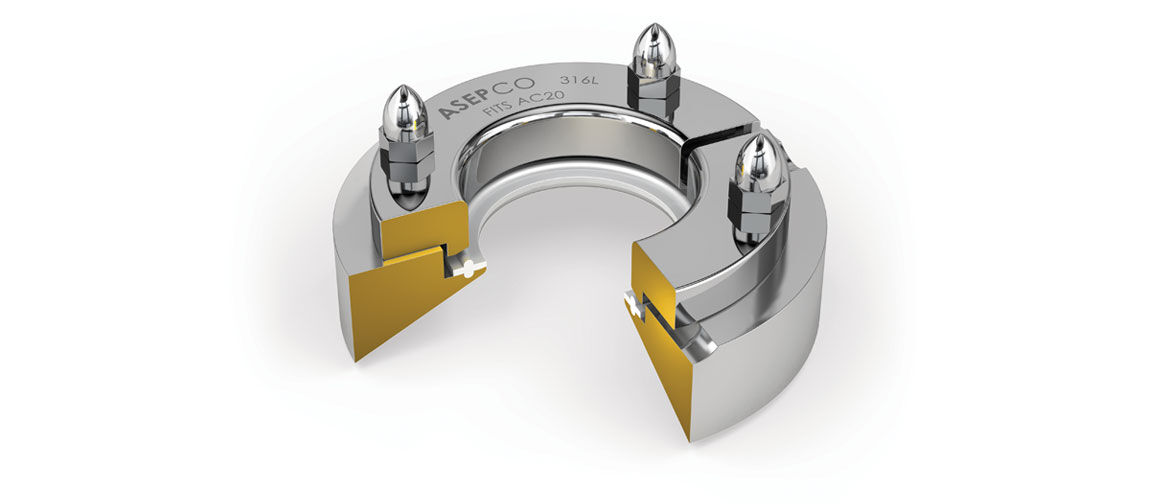

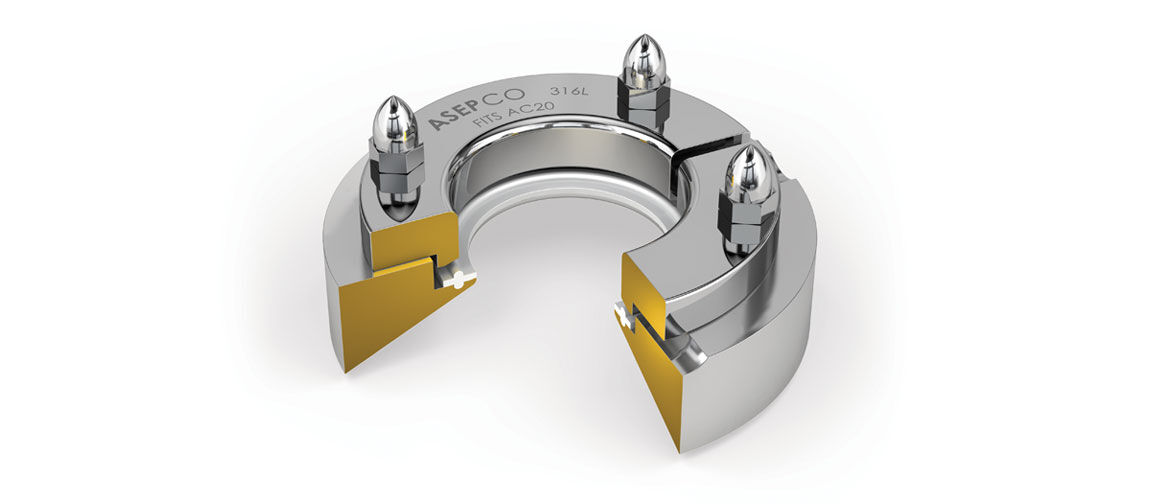

ASEPCONNECT™ 无菌紧联接头

ASEPCO 紧联接头用于将嵌装式探头和仪器连接至工艺管路。它们的安装和清洁比其他产品更容易，并且具有 ASEPCO 专利无菌密封件，与阀门中的密封件一样可靠。

特点和优势

干净、无菌设计
专利复合垫片
嵌装式设计
轻松放置、密封、检查
大外径

技术摘要

安装类型	冲洗
连接	带 TC 接头组件连接的焊接主体
表面抛光选项	最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光
认证与合规	ISO 9001
标准	ASME BPE, CE-PED

“技术摘要”表列出了该范围内可用的功能。请参阅“规格”选项卡了解型号特定信息。

技术规格

	ASEPCONNECT
安装类型	冲洗
尺寸	0.375", 0.5", 0.75", 1.0", 1.5", 2.0", 2.5", 3.0", 4.0"
厚度	1” 标准高度
连接	带 TC 接头组件连接的焊接主体
工作温度范围	-80 °C 至 200 °C
工作温度范围	-112 °F 至 392 °F
工作压力表压力范围	-14.5 psig 至 101.5 psig
表面抛光选项	最大 10 微英寸 Ra (0.25 µm Ra), 最大 15 微英寸 Ra (0.375 µm Ra), 最大 20 微英寸 Ra (0.5 µm Ra), 电抛光
认证与合规	ISO 9001
标准	ASME BPE, CE-PED
重量	0.55 - 3.36 kg
重量	1.2 - 7.4 lbs

最大工作压力取决于组件中使用的垫片的设计压力。

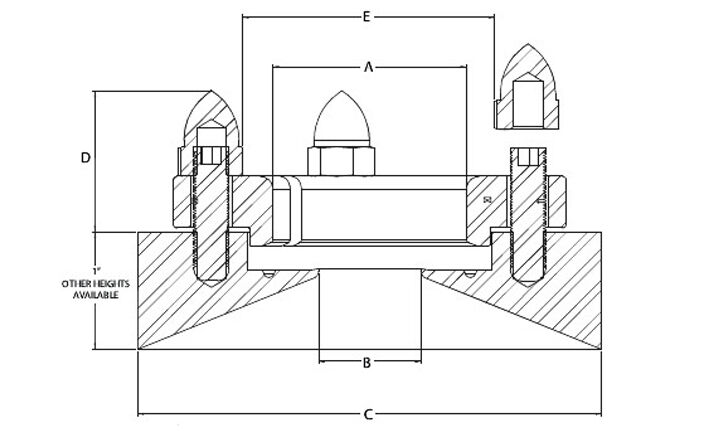

ASEPCONNECT 外形尺寸

型号 #	尺寸	A	B	C	D	E
	英寸	mm（英寸）	mm（英寸）	mm（英寸）	mm（英寸）	mm（英寸）
AC04-0001	0.375	20.1 (0.790)	7.0 (0.275)	60.6 (2.385)	20.1 (0.790)	19.1 (0.750)
AC05-0001	0.50	20.1 (0.790)	9.4 (0.370)	60.6 (2.385)	20.1 (0.790)	19.1 (0.750)
AC08-0001	0.75	20.1 (0.790)	15.7 (0.620)	60.6 (2.385)	20.1 (0.790)	19.1 (0.750)
AC10-0001	1.00	43.7 (1.720)	22.1 (0.870)	100.5 (3.955)	30.6 (1.205)	29.3 (1.154)
AC15-0001	1.50	43.7 (1.720)	34.8 (1.370)	100.5 (3.955)	30.6 (1.205)	29.3 (1.154)
AC20-0001	2.00	55.1 (2.170)	47.5 (1.870)	114.3 (4.500)	29.0 (1.140)	40.7 (1.603)
AC25-0001	2.50	65.5 (2.580)	60.2 (2.370)	130.0 (5.120)	29.7 (1.171)	60.2 (2.370)
AC30-0001	3.00	78.0 (3.070)	72.9 (2.870)	147.3 (5.800)	29.7 (1.171)	95.3 (3.750)
AC40-0001	4.00	104.9 (4.130)	97.4 (3.835)	173.9 (6.845)	29.0 (1.141)	127.0 (5.000)

主要材料

材料	316L 不锈钢, Hastelloy C22, 不锈钢 AL-6XN, 哈氏合金 C276

重量

尺寸	ASEPCONNECT
英寸	Kg（磅）
0.375	.55 (1.2)
0.50	.55 (1.2)
0.75	.55 (1.2)
1.00	1.36 (3.0)
1.50	1.36 (3.0)
2.00	1.68 (3.7)
2.50	2.59 (5.7)
3.00	2.59 (5.7)
4.00	3.36 (7.4)

数据表

ASEPCONNECT datasheet (ZH).pdf
PDF - 1mb

产品代码

产品编号	产品说明
AC10-0001-01	Asepconnect 组件 1" 容器安装 1" 厚度齐平面 Ø 3.3" 316L 20ra 机械包含卡箍
AC15-0001-01	Asepconnect 组件 1.5" 容器安装 1" 厚度齐平面 Ø 4" 316L 20 Ra 机械包含卡箍
AC15-0101-01	Asepconnect 组件 1.5" 容器安装 1.5" 厚度齐平面 Ø 4" 316L 20ra 机械包含卡箍
AC15-1001-01	Asepconnect 组件 1.5" 容器安装 1" 厚度齐平面 Ø 3.346" 316L 20ra 机械包含卡箍
AC15-1401-01	Asepconnect 组件 1.5" 容器安装 1" 厚度 15° face Ø 6" 316L 20 Ra 机械包含卡箍
AC20-0001-01	Asepconnect 组件 2" 容器安装 1" 厚度齐平面 Ø 4.5" 316L 20 Ra 机械包含卡箍
AC20-0101-01	Asepconnect 组件 2" 容器安装 1.5" 厚度齐平面 Ø 4.5" 316L/EN 1.4435 20 Ra 机械包含卡箍
AC20-0201-01	Asepconnect 组件 2" 容器安装 2" 厚度齐平面 Ø 4.5" 316L 20 Ra 机械包含卡箍
AC30-0001-01	Asepconnect 组件 3" 容器安装 1" 厚度齐平面 Ø 5.6" 316L 20 Ra 机械包含卡箍
AC30-CLAMP	Asepconnect 套环 3" 304 适合 Asepconnect
AC40-0101-01	Asepconnect 组件 4" 容器安装 1.5" 厚度齐平面 Ø 6.9" 316L/EN 1.4435 20 Ra 机械包含卡箍
AC40-1001-01	Asepconnect 组件 4" 容器安装 1" 厚度齐平面 Ø 6.7" 316L 20 Ra 机械包含卡箍
CC15-01	Asepconnect 套环 1"-1.5" 304 适合 Asepconnect
CC20-01	Asepconnect 套环 2" 304 适合 Asepconnect
CC20-316L	Asepconnect 套环 2" 316L 适合 Asepconnect
CC30-01	Asepconnect 套环 3" 304 适合 Asepconnect
CC40-01	Asepconnect 套环 4" 304 适合 Asepconnect
QC15-0001-70	1.5" 聚丙烯 Quickonnect 带 1.5" 316L Tri-Clamp
