直列阀气动执行器
概览

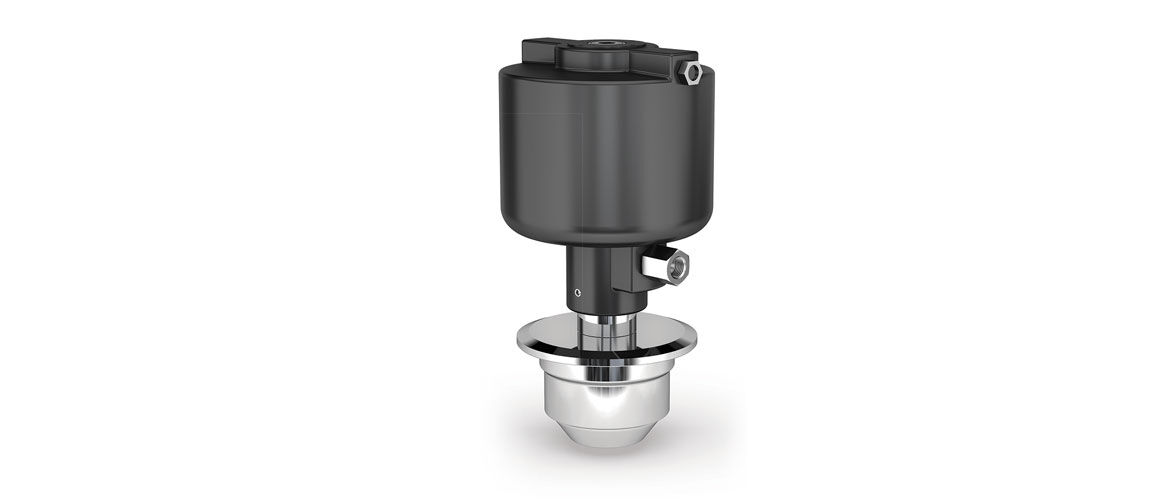

直列阀气动执行器
AKS 执行器系列是轻型执行器系列，可减少直列阀管道系统的安装需求，减少工艺和维护需求。易于维护的耐用执行器由塑料外壳和不锈钢隔膜接口组成。尺寸为 0.5” 至 1.5"。
特点和优势
- 执行器主体带有激光蚀刻序列号的卫生级设计，使产品完全可追溯且遵循 cGMP 规范
- 轻型不锈钢和塑料结构，带 304 不锈钢套筒和尼龙阀柄
- 气动控制选件可满足您的工艺需求
- 开闭状态的直观指示
- 151 psig 最大密封力
技术摘要
| 最大工作压力 | 10 bar |
| 最大工作压力 | 150 psi |
| 认证 | ISO 9001 |
| 标准 | 3-A, ASME BPE, ATEX 2014/34/EU, CE Ex II2G Ex h II8 T3 Gb, CE-PED |
“技术摘要”表列出了该范围内可用的功能。请参阅“规格”选项卡了解型号特定信息。
规格
技术规格
| 直列阀气动执行器 | |
|---|---|
| 尺寸 | 0.5", 0.75", 1.0", 1.5" |
| 位置指示 | 手动执行器套筒和气动执行器轴上的位置指示有助于轻松目测确认阀位置 |
| 气动连接管件 | 1/8英寸NPT |
| 气动软管接头 | 1/4 in |
| 最大工作压力 | 10 bar |
| 最大工作压力 | 150 psi |
| 工作温度范围 | 至 135 °C |
| 工作温度范围 | 至 275 °F |
| 最小工作压力表压力 | 70 psig |
| 最大工作压力表压力 | 100 psig |
| 认证 | ISO 9001 |
| 标准 | 3-A, ASME BPE, ATEX 2014/34/EU, CE Ex II2G Ex h II8 T3 Gb, CE-PED |

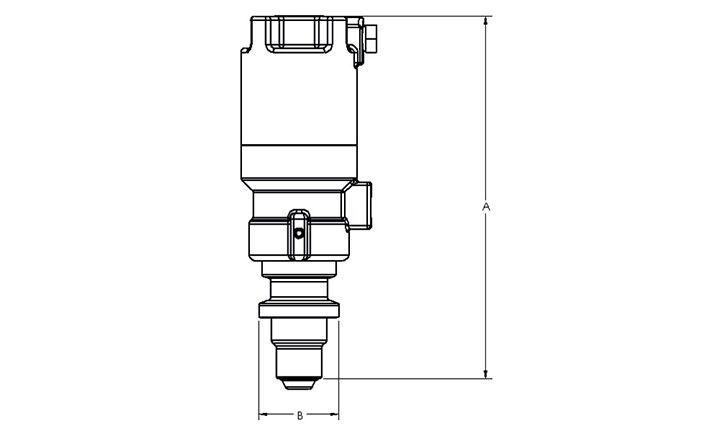

直列阀气动执行器 外形尺寸
| 尺寸（英寸） | A mm (inch) | B mm (in) | 最大行程 mm (in) | 重量 kg (lb) | 拆卸所需的间隙 mm (in) |
|---|---|---|---|---|---|
| 0.50 | 143.3 (5.6) | 31.5 (1.2) | 4.4 (0.2) | 0.5 (1.0) | 193.0 (7.6) |
| 0.75 | 162.6 (6.4) | 50.8 (2.0) | 5.6 (0.2) | 1.0 (2.2) | 213.4 (8.4) |
| 1.00 | 177.8 (7.0) | 63.5 (2.5) | 5.3 (0.2) | 1.3 (2.9) | 254.0 (10.0) |
| 1.50 | 188.0 (7.4) | 91.4 (3.6) | 7.0 (0.3) | 2.4 (5.2) | 276.9 (10.9) |
主要材料
| 泵体 | 304 不锈钢, 尼龙 |
| 执行器轴 | 316 不锈钢 |
| O 型圈 | EPDM |
| 密封件 | EPDM |
使用手册
宣传手册
-
ASEPCO weirless radial diaphragm valves (ZH).pdf
PDF - 577.1kb
数据表
-
In-line Valve Pneumatic Actuators datasheet (ZH).pdf
PDF - 780.7kb
订购信息
产品代码
直列阀气动执行器 产品代码
| 产品编号 | 产品说明 |
|---|---|
| FP05-01 | 0.5" 无堰式径向直列阀 AKS 气动执行器 |
| IP08-01 | 0.75" 无堰式径向直列阀 AKS 气动执行器 |
| IP10-01 | 1.0" 无堰式径向直列阀 AKS 气动执行器 |
| IP15-01 | 1.5" 无堰式径向直列阀 AKS 气动执行器 |
