Bredel CIP-slangpumpar
Flöden till 8 500 l/h (37 USGPM) och tryck upp till 16 bar (232 psi). Uppfyller kraven för livsmedelskvalitet.
Pumpar – slangpumpar
Slangpumpstillbehör
Pulsdämpare för utlopp
Översikt

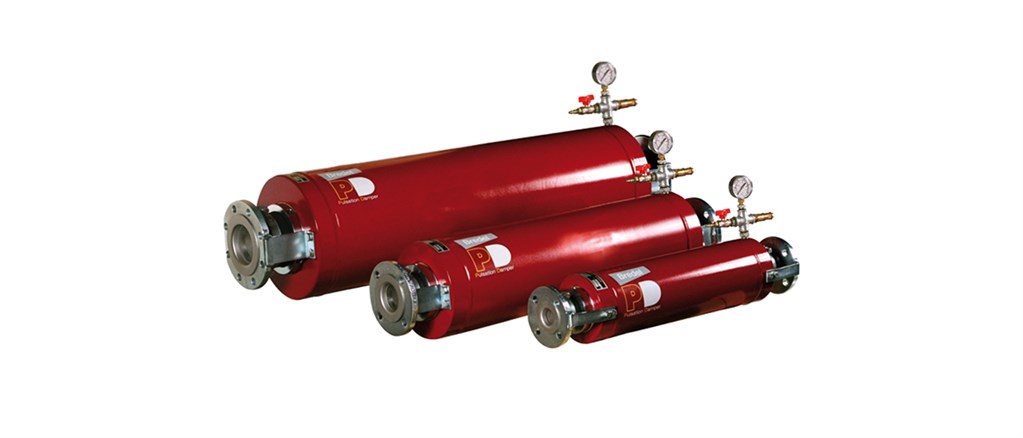

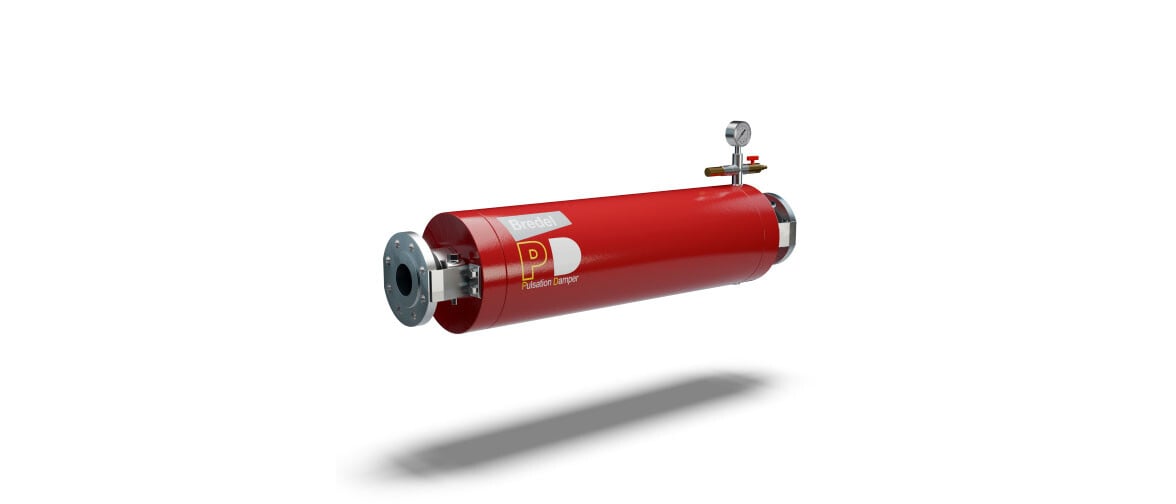

Pulsdämpare för utlopp
En pulsdämpare som monteras i utloppsledningen eliminerar upp till 90 % av pulsationerna i utloppsledningen, skyddar pumpen och processrörsystemet.
Egenskaper och fördelar
- Ökar processens drifttid och prestanda genom att minska pulseringen i pump och process
- Minskar vibrationerna i systemet och eliminerar tryckslag för att förbättra pumpens prestanda
- Inline, lågt underhåll, passar för alla Bredel- och APEX-pumpar med slangstorlek från 25 mm (1") till 100 mm (4")
- Eliminerar upp till 90 % av pumpens utloppspulsation mellan 2 bar (29 psi) och 16 bar (232 psi) tryck
- Ceritifierad för att uppfylla direktiv 2014/68/EU av LRQA
Teknisk sammanfattning
| Max. drifttryck | 16 bar |
| Max. drifttryck | 232.1 psi |
| Monterad vikt | 34.4 - 146 kg |
Specifikationer
Tekniska specifikationer
| PD 40 | PD 65 | PD100 | |
|---|---|---|---|
| Max. drifttryck | 16 bar | 16 bar | 16 bar |
| Max. drifttryck | 232.1 psi | 232.1 psi | 232.1 psi |
| Lagringstemperatur | -40 °C till 70 °C | -40 °C till 70 °C | -40 °C till 70 °C |
| Lagringstemperatur | -40 °F till 158 °F | -40 °F till 158 °F | -40 °F till 158 °F |
| Produktens temperaturområde | -10 °C till 80 °C | -10 °C till 80 °C | -10 °C till 80 °C |
| Produktens temperaturområde | 14 °F till 176 °F | 14 °F till 176 °F | 14 °F till 176 °F |
| Monterad vikt | 34.4 kg | 79.9 kg | 146 kg |
| Monterad vikt | 75.8 lbs | 176.1 lbs | 321.9 lbs |
Mått för PD 40
| Mått i mm (för DIN-flänsar) | Mått i tum (för 150# ANSI-flänsar) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | C | n × N | L | M | A | B | C | C | n × N | L | M | ||
| Typ av dämpare | Pumptyp | SS | PVC PVDF PP | DIN-flänsstorlek | SS | PVC PVDF PP | ANSI-flänsstorlek | ||||||||
| PD40 | APEX 28 | 168 | 800 | 4 | 20 | 4 × 14 | 85 | 25 | 6,6 | 31,5 | 0,16 | 0,79 | 4 × 5/8 | 3 - 1/8 | 1 |
| PD40 | APEX 35 | 168 | 800 | 4 | 20 | 4 × 18 | 100 | 32 | 6,6 | 31,5 | 0,10 | 0,79 | 4 × 5/8 | 3 - 7/8 | 1 - 1/2 |
| PD40 | Bredel 25 | 168 | 800 | 4 | 20 | 4 × 14 | 85 | 25 | 6,6 | 31,5 | 0,16 | 0,79 | 4 × 5/8 | 3 - 1/8 | 1 |
| PD40 | Bredel 32 | 168 | 800 | 4 | 20 | 4 × 18 | 100 | 32 | 6,6 | 31,5 | 0,16 | 0,79 | 4 × 5/8 | 3 - 1/2 | 1 - 1/4 |
| PD40 | Bredel 40 | 168 | 800 | 2,5 | 20 | 4 × 18 | 110 | 40 | 6,6 | 31,5 | 0,10 | 0,79 | 4 × 5/8 | 3 - 7/8 | 1 - 1/2 |
| Mått i mm (för DIN-flänsar) | Mått i tum (för 150# ANSI-flänsar) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | C | n × N | L | M | A | B | C | C | n × N | L | M | ||
| Typ av dämpare | Pumptyp | SS | PVC PVDF PP | DIN-flänsstorlek | SS | ANSI-flänsstorlek | |||||||||
| PD65 | Bredel 50 | 245 | 1056 | 6 | 20 | 4 × 18 | 125 | 50 | 9,6 | 41,6 | 0,24 | 0,79 | 4 x 3/4 | 4 - 3/4 | 2 |
| PD65 | Bredel 65 | 245 | 1058 | 3 | 20 | 4 × 18 | 145 | 65 | 9,6 | 41,7 | 0,12 | 0,79 | 4 x 3/4 | 5 - 1/2 | 2 - 1/2 |
| PD65 | Bredel 265 | 245 | 1058 | 3 | 20 | 4 × 18 | 145 | 65 | 9,6 | 41,7 | 0,12 | 0,79 | 4 x 3/4 | 5 - 1/2 | 2 - 1/2 |
| Mått i mm (för DIN-flänsar) | Mått i tum (för 150# ANSI-flänsar) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | C | n × N | L | M | A | B | C | C | n × N | L | M | ||
| Typ av dämpare | Pumptyp | SS | PVC PVDF PP | DIN-flänsstorlek | SS | ANSI-flänsstorlek | |||||||||
| PD100 | Bredel 80 | 324 | 1356 | 8 | 48 | 8 × 18 | 160 | 80 | 12,8 | 53,4 | 0,31 | 1,89 | 4 x 3/4 | 6 | 3 |
| PD100 | Bredel 280 | 324 | 1356 | 8 | 48 | 8 × 18 | 160 | 80 | 12,8 | 53,4 | 0,31 | 1,89 | 4 x 3/4 | 6 | 3 |
| PD100 | Bredel 100 | 324 | 1356 | 3 | 48 | 8 × 18 | 180 | 100 | 12,8 | 53,4 | 0,12 | 1,89 | 8x3/4 | 7 - 1/2 | 4 |
| PD100 | Bredel 2100 | 324 | 1356 | 3 | 48 | 8 × 18 | 180 | 100 | 12,8 | 53,4 | 0,12 | 1,89 | 8x3/4 | 7 - 1/2 | 4 |
Materialspecifikation
| Slangmaterial | CSM, EPDM, Naturgummi (NR), NBR |
| Husenheter | Kolstål |
| O-ring | NBR |
| Flänsmaterial | Galvaniserat stål, Rostfritt stål 316 |
| Insatser | PP (polypropen), PVC, PVDF, Rostfritt stål |
Litteratur
Broschyrer
-
Bredel pumps (SV).pdf
PDF - 2mb
Datablad
-
PD100 datasheet (SV).pdf
PDF - 367,3kb -
PD 65 datasheet (SV).pdf
PDF - 367,4kb -
PD 40 datasheet (SV).pdf
PDF - 368,3kb
Beställningsinformation
Produktkoder
Produktkoder för PD 40
| Utbytesslangelement | Artikelnummer | ||
|---|---|---|---|
| Slangtyp | Material | Färgkod | PD/40 |
| NR | Naturgummi | Violett | 28-P040020 |
| NBR | Nitrilgummi | Gul | 28-P040040 |
| EPDM | EPDM | Röd | 28-P040075 |
| CSM | CSM | Blå | 28-P040070 |
Materialet i slangens innerfoder bestämmer slangtypen. Varje slang är märkt med en unik färgkod.
Kontakta din Bredel-representant för beställningskoder och information om pulsationsdämpare och insatser.
Produktkoder för PD 65
| Utbytesslangelement | Artikelnummer | ||
|---|---|---|---|
| Slangtyp | Material | Färgkod | PD/65 |
| NR | Naturgummi | Violett | 28-P065020 |
| NBR | Nitrilgummi | Gul | 28-P065040 |
| EPDM | EPDM | Röd | 28-P065075 |
| CSM | CSM | Blå | 28-P065070 |
Materialet i slangens innerfoder bestämmer slangtypen. Varje slang är märkt med en unik färgkod.
Kontakta din Bredel-representant för beställningskoder och information om pulsationsdämpare och insatser.
Produktkoder för PD100
| Utbytesslangelement | Artikelnummer | ||
|---|---|---|---|
| Slangtyp | Material | Färgkod | PD/100 |
| NR | Naturgummi | Violett | 28-P100020 |
| NBR | Nitrilgummi | Gul | 28-P100040 |
| EPDM | EPDM | Röd | 28-P100075 |
| CSM | CSM | Blå | 28-P100070 |
Materialet i slangens innerfoder bestämmer slangtypen. Varje slang är märkt med en unik färgkod.
Kontakta din Bredel-representant för beställningskoder och information om pulsationsdämpare och insatser.
