Översikt

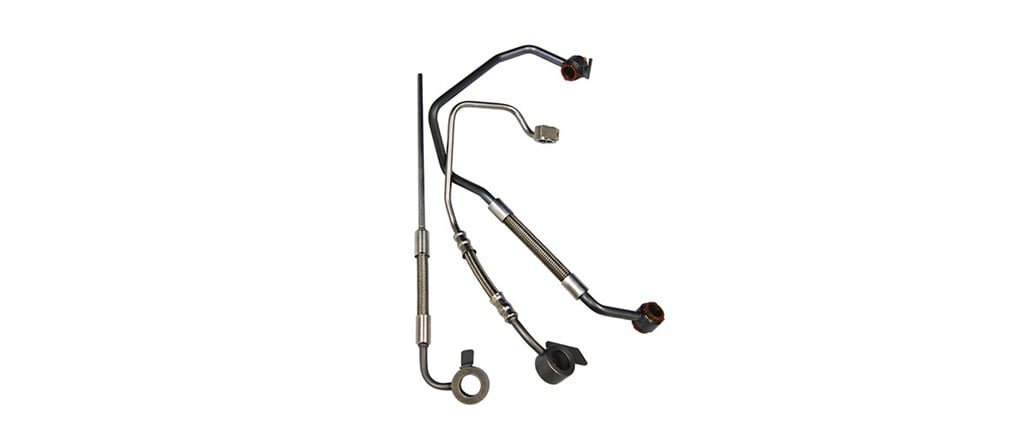

SmoothBore

Slang med PTFE-beläggning för fordon och allmänna tillämpningar

En smoothbore-slang består av en rak PTFE-slangbeläggning och en ytterarmering av rostfritt stål. Det är den grundläggande PTFE-slangen som fungerar mycket bra i många fordons- och allmäntillämpningar. Andra tillämpningar inkluderar användning med högtrycksånga och gaser, köldmedier, heta oljor och andra heta eller frätande vätskor.

Egenskaper och fördelar

  • Högtrycksslang med PTFE-beläggning
  • Temperaturbeständig
  • Beständig mot kemikalier
  • Självrengöring

Teknisk sammanfattning

Nominell hålstorlek0.0625 - 2 tum
Ytterdiameter5 - 56.4 mm
Ytterdiameter0.197 - 2.221 tum
Max. drifttryck540 bar
Max. drifttryck7800 psi
Certifiering3.1 Spårbarhet, EN16643:2016, FDA (material), SAE J1401, SAE J1737, TS 16949:2016
Böjradie11 - 1,200 mm
Böjradie0.5 - 47.25 tum
ArmeringDubbel, Enkel
PumphuslockEPDM-gummi, Flexibel PVC, Hytrel, Nylon II, Sarlink, Silikongummi

I tabellen teknisk sammanfattning visas funktioner som är tillgängliga inom intervallet. Se fliken ”Specifikationer” för modellspecifik information.

Dela

Prestanda

Standardvägg, enkel armering (SW, SB)
Innerstorlek (nominell) Innerstorlek (faktisk) Streck storleksreferens (om någon) Väggtjocklek PTFE-slang Ytterdiameter armering Min. böjningsradie Max. arbetstryck Vikt per enhetslängd *Artikelnummer
mm tum mm tum mm tum mm tum  bar psi kg/mt lbs/ft
1/8 3,17 0,125 - 0,76 0,030 5,85 0,230 22 7/8 290 4 220 0,065 0,044 70-100-02-01-02
3/16 4,76 0,188 - 0,76 0,025 7,40 0,291 40 15/8 265 3 856 0,080 0,054 70-100-03-01-02
1/4 6,35 0,250 - 0,63 0,025 8,50 0,335 60 23/8 240 3 492 0,093 0,062 70-100-04-01-02
5/16 7,94 0,313 - 0,63 0,025 10,15 0,400 70 27/8 200 2 910 0,110 0,074 70-100-05-01-02
3/8 9,53 0,375 - 0,63 0,025 11,75 0,463 80 32/8 190 2 765 0,124 0,083 70-100-06-01-02
1/2 12,70 0,500 - 0,76 0,030 14,95 0,589 110 43/8 140 2 030 0,207 0,139 70-100-08-01-02
5/8 15,88 0,625 - 0,76 0,030 18,35 0,722 150 6 110 1 601 0,255 0,171 70-100-10-01-02
3/4 19,05 0,750 - 0,76 0,030 21,65 0,852 200 77/8 80 1 164 0,315 0,211 70-100-12-01-02
1 25,40 1,000 - 1,00 0,039 28,15 1,108 300 117/8 55 800 0,430 0,288 70-100-16-01-02
Tung vägg, enkel armering (HW, SB)
Innerstorlek (nominell) Innerstorlek (faktisk) Streck storleksreferens (om någon) Väggtjocklek PTFE-slang Ytterdiameter armering Min. böjningsradie Max. arbetstryck Vikt per enhetslängd *Artikelnummer
mm tum mm tum mm tum mm tum  bar psi kg/mt lbs/ft
1/8 3,17 0,125 - 1,00 0,039 6,10 0,240 20 7/8 290 4 220 0,068 0,046 70-200-02-01-02
3/16 4,76 0,188 - 1,00 0,039 7,65 0,301 29 11/8 270 3 929 0,087 0,058 70-200-03-01-02
1/4 6,35 0,250 - 1,00 0,039 9,25 0,364 30 12/8 260 3 783 0,113 0,076 70-200-04-01-02
5/16 7,94 0,313 - 1,00 0,039 10,90 0,429 40 15/8 230 3 347 0,135 0,091 70-200-05-01-02
3/8 9,53 0,375 - 1,00 0,039 12,50 0,492 55 22/8 200 2 910 0,153 0,103 70-200-06-01-02
1/2 12,70 0,500 - 1,00 0,039 15,60 0,614 85 33/8 160 2 328 0,240 0,161 70-200-08-01-02
5/8 15,88 0,625 - 1,30 0,051 19,10 0,752 110 43/8 130 1 892 0,292 0,196 70-200-10-01-02
3/4 19,05 0,750 - 1,30 0,051 22,05 0,868 145 56/8 92 1 339 0,344 0,231 70-200-12-01-02
1 25,40 1,000 - 1,50 0,059 28,80 1,134 260 102/8 69 1 004 0,470 0,315 70-200-16-01-02
Mellanvägg, enkel armering (MW, SB), även kallad Hyperline SB
Hyperline MW, SB-serien uppfyller eller överträffar SAE 100R14-standarden.

Innerstorlek (nominell)
BB=stor cylinderdiameter

 Innerstorlek (faktisk) Streck storleksreferens (om någon) Väggtjocklek PTFE-slang Ytterdiameter armering Min. böjningsradie Max. arbetstryck Vikt per enhetslängd *Artikelnummer
mm tum mm tum mm tum mm tum Bar Psi Kg/mt Lbs/ft
1/16 BB 2,0 0,079 -2 1,00 0,040 5,00 0,197 13 1/2 450 6 500 0,045 0,030 70-300-02-01-02
1/8 BB 3,5 0,138 -3 1,00 0,040 6,45 0,254 20 3/4 350 5 076 0,070 0,047 70-300-03-01-02
3/16 BB 5,0 0,200 -4 0,76 0,030 7,65 0,301 45 13/4 290 4 206 0,078 0,052 70-400-03-01-02
1/4 BB 6,7 0,264 -5 0,76 0,030 9,30 0,366 60 23/8 240 3 480 0,110 0,074 70-400-04-01-02
5/16 BB 8,4 0,335 -6 0,76 0,030 10,72 0,422 70 23/4 220 3 190 0,136 0,091 70-400-05-01-02
3/8 BB 10,0 0,394 -7 0,76 0,030 12,75 0,500 80 3 190 2 755 0,166 0,111 70-400-06-01-02
1/2 BB 13,3 0,536 -10 0,76 0,030 16,35 0,644 130 5 150 2 175 0,210 0,141 70-400-08-01-02
5/8 BB 16,5 0,654 -12 0,84 0,033 19,50 0,768 163 61/2 130 1 885 0,280 0,188 70-400-10-01-02
3/4 BB 19,8 0,780 - 1,00 0,040 22,50 0,860 180 7 110 1 595 0,327 0,219 70-400-12-01-02
1 BB 26,4 1,040 - 1,00 0,040 30,10 1,190 230 9 80 1 160 0,524 0,351 70-400-16-01-02
*för antistatisk variant, lägg till ”10” till det tresiffriga artikelnumret, till exempel blir ”70-100-” ”70-110 *” för antistatisk variant, lägg till 10 till det tresiffriga artikelnumret, t.ex. blir ”70-100-” blir ”70-110”

Specifikationer

Tekniska specifikationer

Standardvägg, slang med enkel armeringMellanvägg, slang med enkel armeringTung vägg, slang med enkel armeringStandardvägg, slang med dubbel armeringMellanvägg, slang med dubbel armeringTung vägg, slang med dubbel armering
Nominell hålstorlek0.1875 - 1 tum0.0625 - 1 tum0.125 - 1 tum0.125 - 1 tum0.0625 - 1 tum0.125 - 2 tum
Verklig innerdiameter4.76 - 25.4 mm2 - 26.4 mm3.17 - 25.4 mm3.17 - 25.4 mm2 - 26.4 mm3.17 - 50.8 mm
Verklig innerdiameter0.188 - 1 tum0.079 - 1.04 tum0.125 - 1 tum0.125 - 1 tum0.079 - 1.04 tum0.125 - 2 tum
Ytterdiameter7.4 - 28.15 mm5 - 30.1 mm6.1 - 28.8 mm6.85 - 29.6 mm6 - 31.7 mm7.05 - 56.4 mm
Ytterdiameter0.291 - 1.108 tum0.197 - 1.19 tum0.24 - 1.134 tum0.27 - 1.165 tum0.236 - 1.249 tum0.278 - 2.221 tum
Max. drifttryck265 bar450 bar290 bar360 bar540 bar350 bar
Max. drifttryck2910 psi6500 psi4220 psi5238 psi7800 psi5093 psi
Sprängtryck165 - 795 bar240 - 1,350 bar207 - 870 bar210 - 1,080 bar300 - 1,620 bar120 - 1,050 bar
Sprängtryck2400 - 8,730 psi3480 - 19,500 psi3012 - 12,660 psi3057 - 15,714 psi4200 - 23,400 psi1746 - 15,279 psi
Certifiering3.1 Spårbarhet, EN16643:2016, FDA (material), SAE J1401, SAE J1737, TS 16949:2016 3.1 Spårbarhet, EN16643:2016, FDA (material), SAE J1401, SAE J1737, TS 16949:2016 3.1 Spårbarhet, EN16643:2016, FDA (material), SAE J1401, SAE J1737, TS 16949:2016 3.1 Spårbarhet, EN16643:2016, FDA (material), SAE J1401, SAE J1737, TS 16949:2016 3.1 Spårbarhet, EN16643:2016, FDA (material), SAE J1401, SAE J1737, TS 16949:2016 3.1 Spårbarhet, EN16643:2016, FDA (material), SAE J1401, SAE J1737, TS 16949:2016
Drifttemperaturområde -73 °C till 260 °C-73 °C till 260 °C-73 °C till 260 °C-73 °C till 260 °C-73 °C till 260 °C-73 °C till 260 °C
Drifttemperaturområde -100 °F till 500 °F-100 °F till 500 °F-100 °F till 500 °F-100 °F till 500 °F-100 °F till 500 °F-100 °F till 500 °F
Böjradie40 - 300 mm13 - 230 mm20 - 260 mm20 - 270 mm11 - 210 mm18 - 1,200 mm
Böjradie1.625 - 11.875 tum0.5 - 9 tum0.875 - 10.25 tum0.875 - 10.75 tum0.5 - 8.25 tum0.75 - 47.25 tum
ArmeringEnkel Enkel Enkel Dubbel Dubbel Dubbel
PumphuslockEPDM-gummi, Flexibel PVC, Hytrel, Nylon II, Sarlink, Silikongummi EPDM-gummi, Flexibel PVC, Hytrel, Nylon II, Sarlink, Silikongummi EPDM-gummi, Flexibel PVC, Hytrel, Nylon II, Sarlink, Silikongummi EPDM-gummi, Flexibel PVC, Hytrel, Nylon II, Sarlink, Silikongummi EPDM-gummi, Flexibel PVC, Hytrel, Nylon II, Sarlink, Silikongummi EPDM-gummi, Flexibel PVC, Hytrel, Nylon II, Sarlink, Silikongummi
ÄndmonteringHydrauliska tail end-kopplingar, PTFE-tail end-kopplingar Hydrauliska tail end-kopplingar, PTFE-tail end-kopplingar Hydrauliska tail end-kopplingar, PTFE-tail end-kopplingar Hydrauliska tail end-kopplingar, PTFE-tail end-kopplingar Hydrauliska tail end-kopplingar, PTFE-tail end-kopplingar Hydrauliska tail end-kopplingar, PTFE-tail end-kopplingar
VakuummotståndVakuumbeständig till -0,9 bar Vakuumbeständig till -0,9 bar

Materialspecifikation

FoderslangAntistatisk PTFE, HPG PTFE, Naturlig PTFE
KabelarmeringAramidfiber, Rostfritt stål

Litteratur

Broschyrer

  1. Smoothbore technical brochure (EN).pdf
    PDF - 1,2mb

Datablad

  1. Smoothbore Standard Wall, Double Braid Hoses datasheet (SV).pdf
    PDF - 265,7kb
  2. Smoothbore Standard Wall, Single Braid Hoses datasheet (SV).pdf
    PDF - 265,6kb
  3. Smoothbore Heavy Wall, Single Braid Hoses datasheet (SV).pdf
    PDF - 265,8kb
  4. Smoothbore Medium Wall, Single Braid Hoses datasheet (SV).pdf
    PDF - 265,6kb
  5. Smoothbore Medium Wall, Double Braid Hoses datasheet (SV).pdf
    PDF - 265,7kb
  6. Smoothbore Heavy Wall, Double Braid Hoses datasheet (SV).pdf
    PDF - 265,8kb

Övriga resurser

  1. configure-for-abrasion.pdf
    PDF - 232,1kb
  2. configure-for-bend.pdf
    PDF - 164,2kb
  3. length-calculation.pdf
    PDF - 192,4kb
  4. special-usage-conditions-smth.pdf
    PDF - 136,6kb

Tillval och tillbehör

Armeringar, höljen och externa skydd

Slang
  Bioflex Ultra Pharmaline N Pharmaline X FaBLINE Corroflon Corroline+ SmoothBore Hyperline FX Visiflon
Endast slang – TO ✔       ✔   ✔ ✔ ✔
Rostfritt stål – SS ✔       ✔   ✔ ✔ ✔
Gummihölje – RC ✔     ✔ ✔ ✔
Polypropenarmering – PB ✔       ✔
Platinahärdad – SI ✔ ✔ ✔ ✔ ✔
Armeringar
  Bioflex Ultra Pharmaline N Pharmaline X FaBLINE Corroflon Corroline+ SmoothBore Hyperline FX Visiflon
Plastgummialternativ         ✔   ✔ ✔
Aramid               ✔
Kynar-armering         ✔
Hastelloy-armering         ✔
Blå EPDM ✔     ✔ ✔
Svart EPDM ✔       ✔ ✔
Externa skydd
  Bioflex Ultra Pharmaline N Pharmaline X FaBLINE Corroflon Corroline+ SmoothBore Hyperline FX Visiflon
Skyddshylsa – SG ✔ ✔ ✔ ✔ ✔ ✔
Skyddsring – SR ✔ ✔ ✔ ✔ ✔ ✔
Skyddsspole – PC ✔ ✔ ✔ ✔ ✔ ✔
Dubbelt ändskydd av gummi – RC300 ✔   ✔ ✔ ✔ ✔
Dubbelt ändskydd av gummi – DBK300 ✔       ✔   ✔ ✔ ✔



Ändkopplingar

  Bioflex Ultra Pharmaline N Pharmaline X FaBLINE Corroflon Corroline+ SmoothBore Hyperline FX Visiflon
Kopplingar med rörlig fläns – ej belagda ✔ ✔ ✔ ✔ ✔ ✔
Kopplingar med rörlig fläns – belagda ✔     ✔ ✔ ✔
Camlock-kopplingar, hane ej belagda ✔ ✔ ✔ ✔ ✔ ✔
Camlock-kopplingar, hane belagda ✔     ✔ ✔ ✔
Camlock-kopplingar, hona ej belagda ✔ ✔ ✔ ✔ ✔ ✔
Camlock-kopplingar, hona belagda ✔     ✔ ✔ ✔
Hygieniska triclamp-kopplingar, PTFE-belagda och fläsade ✔     ✔ ✔
Hygieniska triclamp-kopplingar – ej belagda ✔ ✔ ✔ ✔ ✔ ✔
Hygieniska och mini-hygieniska ✔ ✔ ✔ ✔ ✔ ✔
Hygieniska triclamp-kopplingar – 90° vinkelkopplingar ✔ ✔ ✔ ✔ ✔ ✔
DIN 11851 / SMS-kopplingar – PTFE-belagda ✔     ✔ ✔
DIN 11851-kopplingar – ej belagda ✔ ✔ ✔ ✔ ✔ ✔
RJT-kopplingar, hona – ej belagda ✔ ✔ ✔ ✔ ✔ ✔
Gängade BSP- och NPT-kopplingar – NPT- och BSPT-kopplingar ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Gängade BSP- och NPT-kopplingar – BSP 60° koniskt säte, honkopplingar ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
JIC-kopplingar ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
PTFE-dopprörskopplingar ✔ ✔ ✔ ✔ ✔
Hygieniska 3-A-kopplingar ✔ ✔ ✔ ✔
90° vinkelkopplingar ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Räfflade stigrörkopplingar ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
IDF hona/hane – ej belagda ✔ ✔ ✔ ✔ ✔
ENCAP-kopplingar ✔ ✔ ✔ ✔ ✔
PTFE-ändkoppling eller hydraulisk koppling             ✔ ✔ ✔
PTFE-ändkopplingar         ✔   ✔ ✔ ✔

Beställ så här

Ange alla krav i ordningen som visas nedan:

  1. Antal
  2. Slangstorlek
  3. PTFE-beläggning
  4. Armering
  5. Externt skydd
  6. Skyddssystem
  7. Längd
  8. Ändkopplingar
Exempel
Skriftlig beskrivning 1/4” VH1, HPG, AS, RC (blå)
Artikelnummer Art.nr 70-310-03-01-02, PVC genomskinlig blå.



Specialkrav:

  • Slangens uppbyggnad
  • Märkningsinformation
  • Certifiering
  • Specialtestning

Ange fullständig skriftlig beskrivning på förfrågan eller inköpsordern:

Slangklasser

PTFE-beläggning Armeringar Gummihöljen
Naturligt (GP) 316 rostfritt stål (SS) Plastgummihöljen
Antistatiskt (AS)



Kapade längder för Smoothbore-slang

Aflex Hose kan även leverera Smoothbore-slang i monteringsfärdiga kapade längder, med armeringstråden i ändarna glödgade och kapade så att de avskurna ändarna inte sticker ut. Detta gör det enklare att skjuta på hylsorna på slangändarna vid monteringen.

Detta gäller för alla storlekar av Smoothbore slang med en armering upp till innerdiametern 1” för minsta kvantitet på 500+ längder. Minsta kapad längd 60 mm (23/8”), längder kapade till en noggrannhet på 1,5mm (1/16”).

Extarna skydd finns tillgängliga – se sidan för armeringar, höljen och ändkopplingar.

Smoothbore-enhet, längd och begränsningar

MINSTA LÄNGDER INKLUDERAR INTE KOPPLINGAR.

Slanglängd + ändkopplingar = Total längd på slangenhet (tätningsyta till tätningsyta)

Längder tillverkade efter kundens önskemål.

Tolerans +11/2%/-0 %. Snävare toleranser tillgängliga för specialbeställning.

Ändkopplingar

Stort utbud av ”standard” ändkopplingar finns tillgängligt.

Specialorder – klassningar av SS-material som Hastelloy eller Montel som inte är standard.

Motsvarande specifikationer
Klass BS
Brittisk standard		 AISI
Amerikansk standard eller
C = Gjutningsklassning		 EN
Europeisk norm
316L SS BS 316 S11 AISI 316 L EN1.4404
316C SS BS 316 C16 CF8M EN 1.4408
304 SS BS 304 S15 AISI 304 EN 1.4301
