Mangueira Corroline+
Mangueira de parede lisa para aplicações químicas e de outros fluxos de fluido onde pode ocorrer uso grosseiro.
Kits de mangueiras flexíveis
Ligar +34 931 123 544

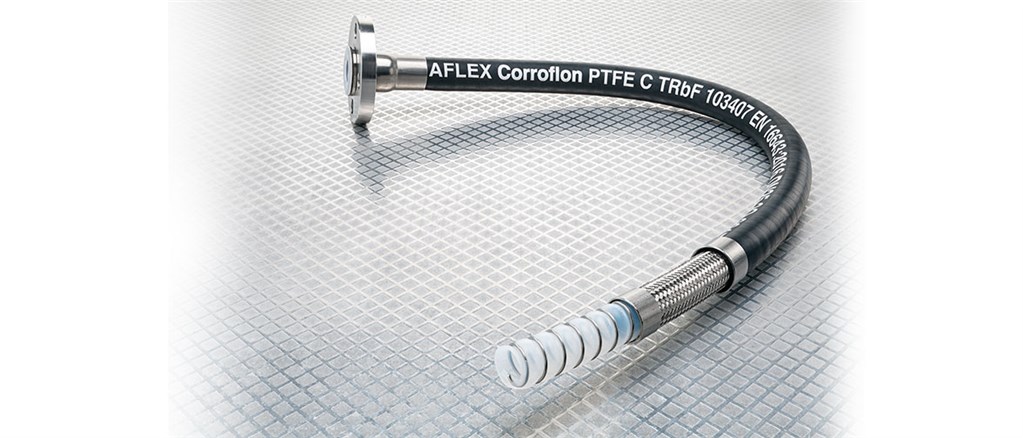

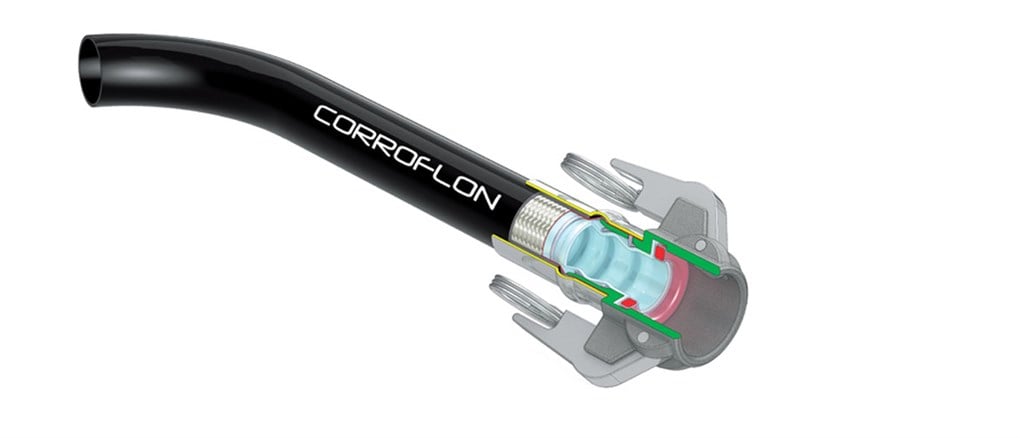

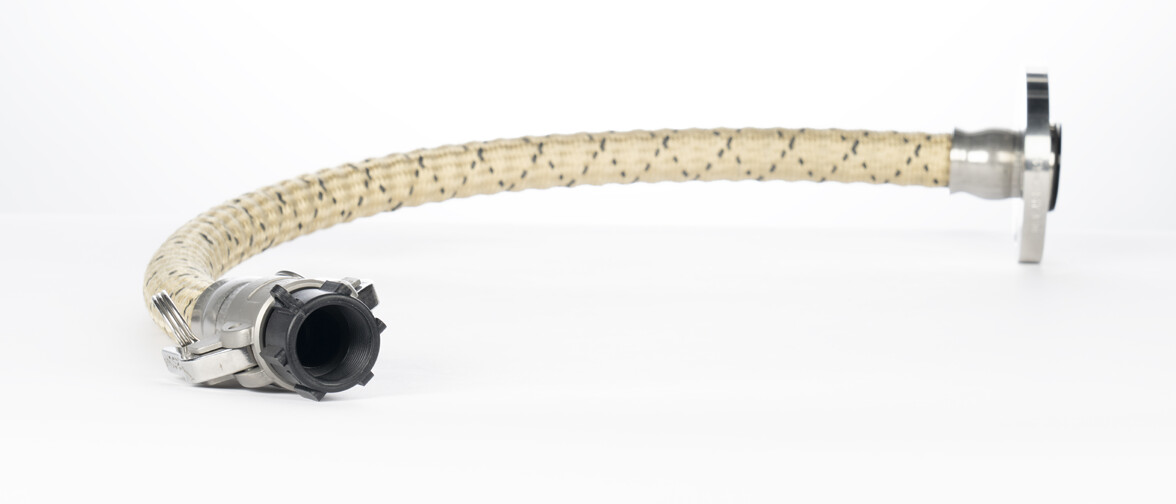

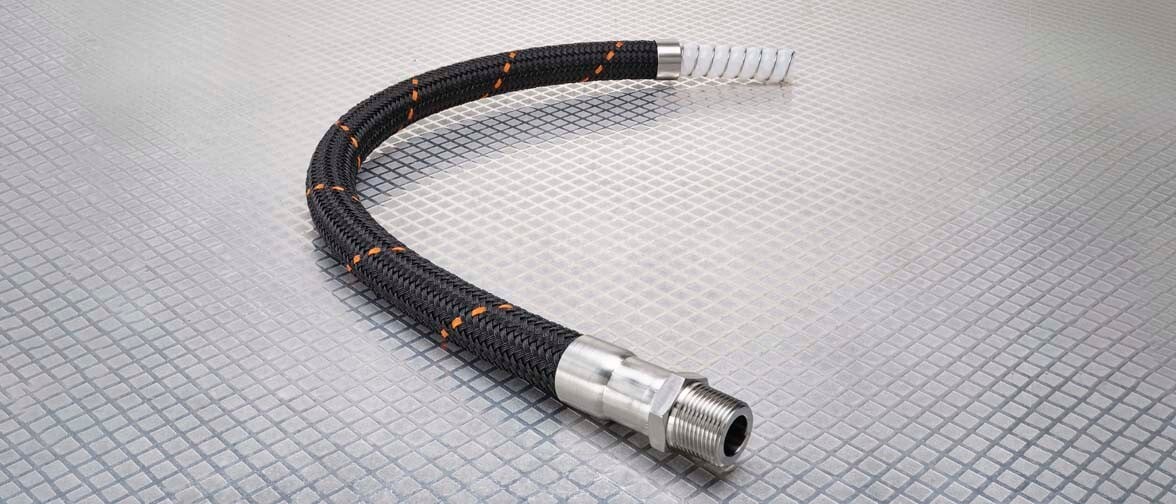

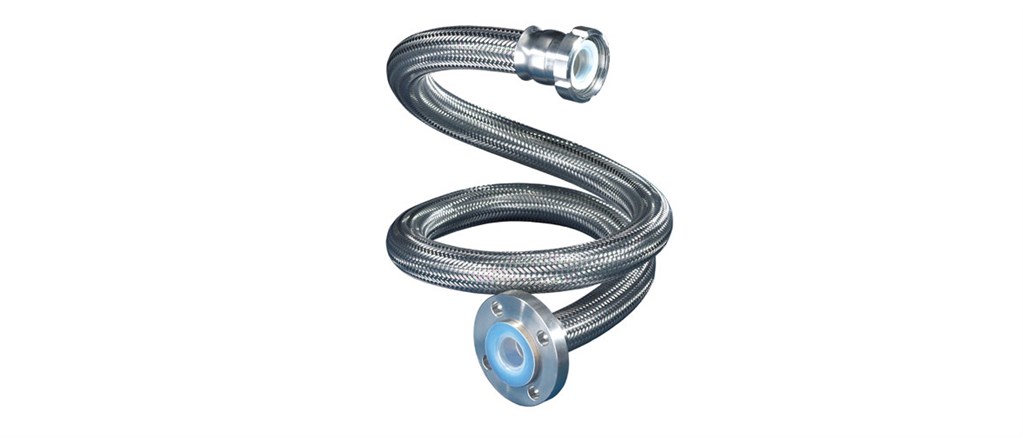

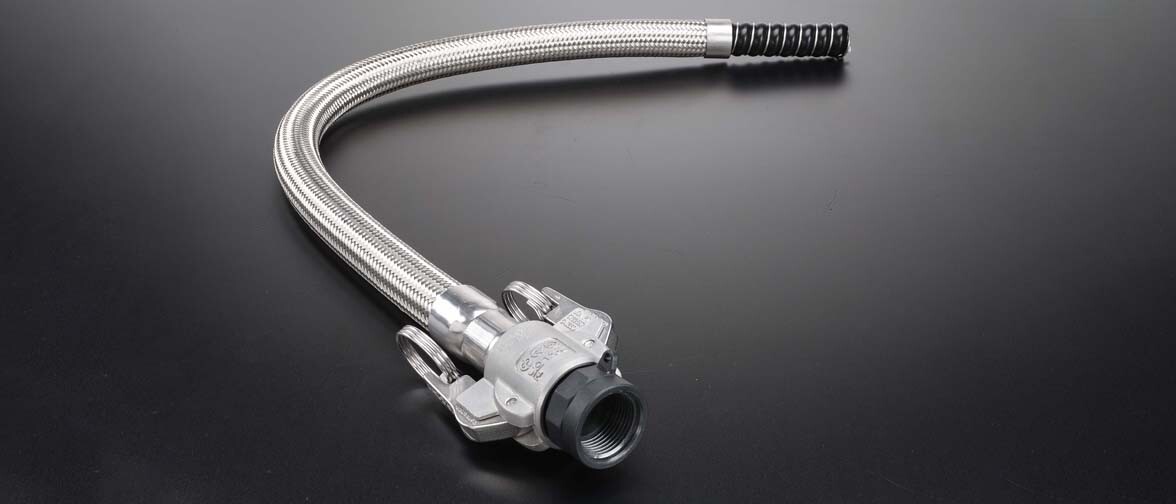

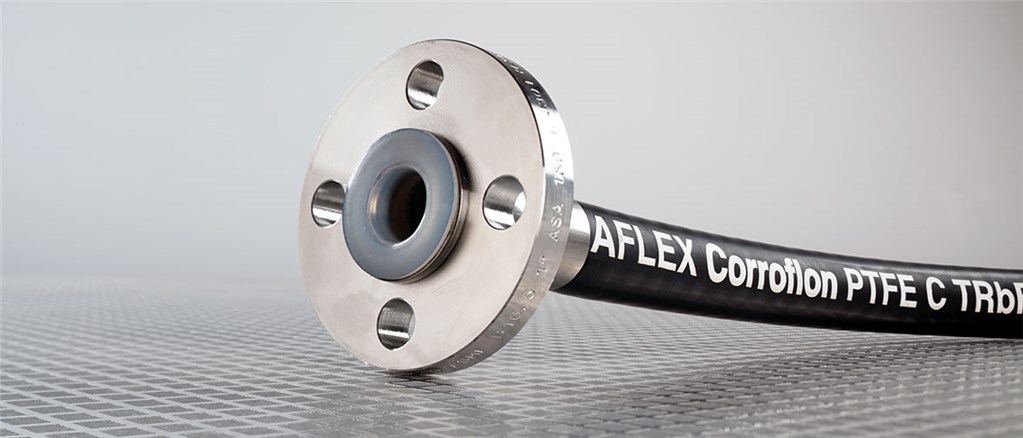

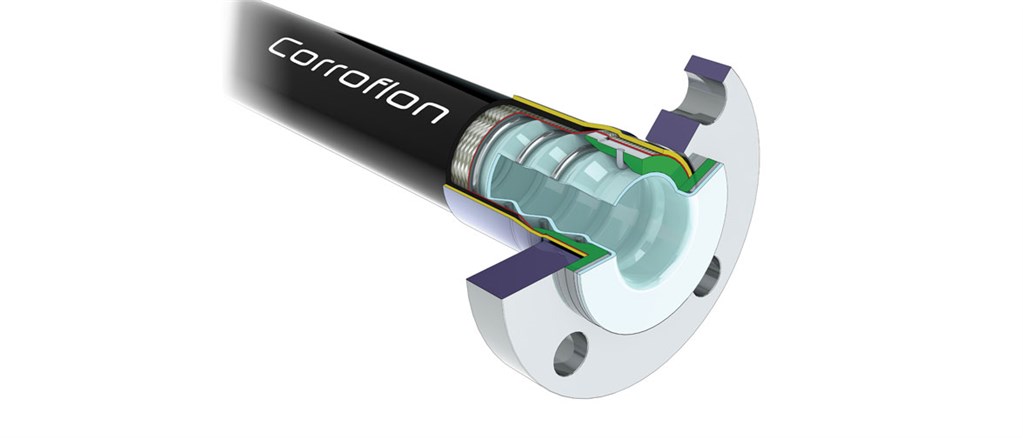

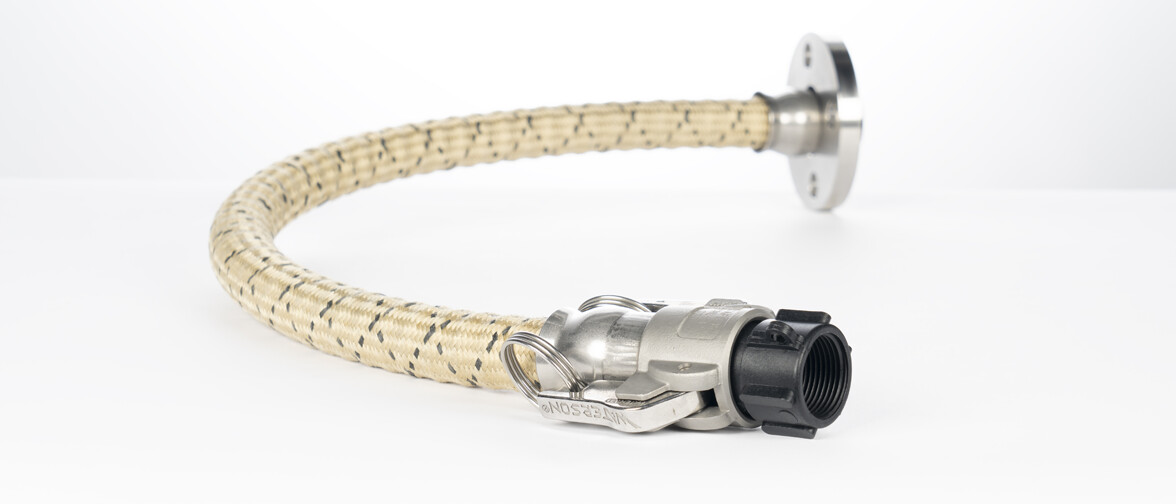

Mangueira revestida a PTFE para transferência de fluido químico e de processo
Uma mangueira de fluoroplástico com um revestimento de PTFE convoluto e flexível. O Corroflon tem convoluções rasas que minimizam a restrição nas caudais, com reforço de arame externo para garantir a resistência total ao vácuo e à dobra em aplicações de processo.
Diâmetro interno nominal | 15 - 150 mm |
Diâmetro interno nominal | 0.5 - 6 in |
Diâmetro externo | 16.1 - 154 mm |
Diâmetro externo | 0.63 - 6.06 in |
Pressão de operação máxima | 41 bar |
Pressão de operação máxima | 595 psi |
Certificação | 3.1 Rastreabilidade, À prova de fogo pela BS5173 secção 103.13 parte 6.2, ATEX, EN16643:2016, FDA (materiais), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, Regulamentação UE 10/2011 |
Raio de curvatura | 38 - 900 mm |
Raio de curvatura | 1.5 - 35.5 in |
Trama | Nenhum |
Tampa | Borracha de Silicone, Borracha EPDM, Nenhum |
A tabela Resumo técnico lista os recursos disponíveis dentro da faixa. Consulte o separador "Especificações" para obter informações específicas para o modelo.
Valor nominal do diâmetro interno | Convoluções do diâmetro interno | Grau Corroflon (trama e tampa) |
Pressão de trabalho máxima da mangueira | Pressão de rutura | Raio mínimo de curvatura | |||||
---|---|---|---|---|---|---|---|---|---|---|
in | mm | in | mm | bar | psi | bar | psi | in | mm | |
1/2 | 15 | 0,440 | 11,2 | TO | 6 | 87 | 24 | 350 | 11/2 | 38 |
SS | 41 | 595 | 450 | 6.525 | 11/2 | 38 | ||||
PB | 31 | 450 | 150 | 2.175 | 11/2 | 38 | ||||
SS, RC/FP | 41 | 595 | 450 | 6.525 | 21/4 | 57 | ||||
RC, SI | 41 | 595 | 450 | 6.525 | 21/4 | 57 | ||||
KYB | 15 | 215 | 61,5 | 890 | 11/2 | 38 | ||||
3/4 | 20 | 0,620 | 15,7 | TO | 5 | 70 | 20 | 290 | 2 | 51 |
SS | 35 | 505 | 240 | 3.480 | 2 | 51 | ||||
PB | 26 | 375 | 105 | 1.520 | 2 | 51 | ||||
SS, RC/FP | 35 | 505 | 240 | 3.480 | 3 | 76 | ||||
RC, SI | 35 | 505 | 240 | 3.480 | 3 | 76 | ||||
KYB | 13 | 190 | 52,5 | 760 | 2 | 51 | ||||
1 | 25 | 0,847 | 21,5 | TO | 4,5 | 65 | 18 | 260 | 23/4 | 70 |
SS | 31 | 450 | 200 | 2.900 | 23/4 | 70 | ||||
PB | 23 | 334 | 93 | 1.350 | 23/4 | 70 | ||||
SS, RC/FP | 31 | 450 | 200 | 2.900 | 41/4 | 105 | ||||
RC, SI | 31 | 450 | 200 | 2.900 | 41/4 | 105 | ||||
KYB | 11 | 160 | 46,5 | 675 | 23/4 | 70 | ||||
11/4 | 32 | 1,080 | 27,5 | TO | 4 | 58 | 16 | 230 | 31/4 | 82 |
SS | 27 | 390 | 180 | 2.610 | 31/4 | 82 | ||||
PB | 20 | 290 | 81 | 1.175 | 31/4 | 82 | ||||
SS, RC/FP | 27 | 390 | 180 | 2.610 | 43/4 | 123 | ||||
RC, SI | 27 | 390 | 180 | 2.610 | 43/4 | 123 | ||||
KYB | 10 | 145 | 40,5 | 585 | 31/4 | 82 | ||||
11/2 | 40 | 1,250 | 32,0 | TO | 3,5 | 50 | 14 | 205 | 4 | 100 |
SS | 23 | 335 | 120 | 1.740 | 4 | 100 | ||||
PB | 17 | 245 | 69 | 1.000 | 4 | 100 | ||||
SS, RC/FP | 23 | 335 | 120 | 1.740 | 6 | 150 | ||||
RC, SI | 23 | 335 | 120 | 1.740 | 6 | 150 | ||||
KYB | 9 | 130 | 34,5 | 500 | 4 | 100 | ||||
2 | 50 | 1,690 | 43,0 | TO | 3 | 44 | 12 | 175 | 51/2 | 140 |
SS | 20 | 290 | 100 | 1.450 | 51/2 | 140 | ||||
PB | 15 | 215 | 60 | 870 | 51/2 | 140 | ||||
SS, RC/FP | 20 | 290 | 100 | 1.450 | 81/4 | 210 | ||||
RC, SI | 20 | 290 | 100 | 1.450 | 81/4 | 210 | ||||
KYB | 8 | 115 | 30 | 435 | 51/2 | 140 | ||||
21/2 | 65 | 2,120 | 54,0 | TO | 2,5 | 36 | 10 | 145 | 7 | 178 |
SS | 16 | 230 | 70 | 1.015 | 7 | 178 | ||||
PB | 12 | 175 | 48 | 695 | 7 | 178 | ||||
SS, RC/FP | 16 | 230 | 70 | 1.015 | 101/2 | 267 | ||||
RC, SI | 16 | 230 | 70 | 1.015 | 101/2 | 267 | ||||
KYB | 6 | 87 | 24 | 350 | 7 | 178 | ||||
3 | 80 | 2,500 | 64,0 | TO | 2 | 29 | 8 | 115 | 9 | 230 |
SS | 14 | 205 | 60 | 870 | 9 | 230 | ||||
PB | 10 | 145 | 42 | 610 | 9 | 230 | ||||
SS, RC/FP | 14 | 205 | 60 | 870 | 131/2 | 345 | ||||
RC, SI | 14 | 205 | 60 | 870 | 131/2 | 345 | ||||
KYB | 5 | 73 | 21 | 305 | 9 | 230 | ||||
4 | 100 | 3,860 | 98,0 | TO | 1,5 | 22 | 6 | 87 | 113/4 | 300 |
SS | 10 | 145 | 40 | 580 | 113/4 | 300 | ||||
PB | 8 | 115 | 30 | 435 | 113/4 | 300 | ||||
SS, RC/FP | 10 | 145 | 40 | 580 | 173/4 | 450 | ||||
RC, SI | 10 | 145 | 40 | 580 | 173/4 | 450 | ||||
KYB | - | - | - | - | - | - | ||||
6 | 150 | 5,250 | 130,0 | TO | 0,75 | 11 | 3 | 44 | 233/4 | 600 |
SS | 5 | 73 | 20 | 290 | 233/4 | 600 | ||||
PB | - | - | - | - | - | - | ||||
SS, RC/FP | 5 | 73 | 20 | 290 | 351/2 | 900 | ||||
RC, SI | 5 | 73 | 20 | 290 | 351/2 | 900 | ||||
KYB | - | - | - | - | - | - | ||||
TO = mangueira sem trama, SS = trama de aço inoxidável, PB = trama de polipropileno, SS,RC/FP = tampa de borracha à prova de fogo, RC = tampa de borracha EPDM, SI = tampa de borracha de silicone, KYB = trama de Kynar |
Mangueiras com cobertura de borracha EPDM grau (RC/BK/FP) | Mangueiras de grau com trama de Hastelloy (HB) | Mangueiras de grau trama Kynar (KYB) | Mangueiras de grau trama de polipropileno (PB) | Mangueiras de polipropileno de trama dupla grau (PB) | Mangueiras com cobertura de borracha de silicone grau (SI) | Mangueiras trama de aço inoxidável (SS) | Mangueiras sem trama (TO) | |
---|---|---|---|---|---|---|---|---|
Diâmetro interno nominal | 15 - 150 mm | 15 - 50 mm | 15 - 80 mm | 15 - 100 mm | 15 - 150 mm | 15 - 150 mm | 15 - 150 mm | |
Diâmetro interno nominal | 0.5 - 6 in | 0.5 - 2 in | 0.5 - 3 in | 0.5 - 4 in | 0.5 - 6 in | 0.5 - 6 in | 0.5 - 6 in | |
Diâmetro interno real | 11.2 - 130 mm | 11.2 - 43 mm | 11.2 - 64 mm | 11.2 - 98 mm | 11.2 - 130 mm | 11.2 - 130 mm | 11.2 - 130 mm | |
Diâmetro interno real | 0.44 - 5.25 in | 0.44 - 1.69 in | 0.44 - 2.5 in | 0.44 - 3.86 in | 0.44 - 5.25 in | 0.44 - 5.25 in | 0.44 - 5.25 in | |
Comprimento | 5 - 30 m | 30 m | 20 - 30 m | 10 - 30 m | 5 - 30 m | 5 - 30 m | 5 - 30 m | |
Comprimento | 16 - 100 Pés | 100 Pés | 65 - 100 Pés | 32 - 100 Pés | 16 - 100 Pés | 16 - 100 Pés | 16 - 100 Pés | |
Diâmetro externo | 22.8 - 154 mm | 17.8 - 55.6 mm | 19.3 - 86.2 mm | 20.4 - 112.8 mm | 22.8 - 154 mm | 17.8 - 149 mm | 16.1 - 146 mm | |
Diâmetro externo | 0.9 - 6.06 in | 0.7 - 2.19 in | 0.76 - 3.39 in | 0.8 - 4.44 in | 0.9 - 6.06 in | 0.7 - 5.87 in | 0.63 - 5.75 in | |
Pressão de operação máxima | 41 bar | 32.8 bar | 15 bar | 31 bar | 41 bar | 41 bar | 6 bar | |
Pressão de operação máxima | 595 psi | 476 psi | 215 psi | 450 psi | 595 psi | 595 psi | 87 psi | |
Pressão de rutura | 20 - 450 bar | 80 - 360 bar | 21 - 61.5 bar | 30 - 150 bar | 20 - 450 bar | 20 - 450 bar | 3 - 24 bar | |
Pressão de rutura | 290 - 6,525 psi | 1160 - 5,220 psi | 305 - 890 psi | 435 - 2,175 psi | 290 - 6,525 psi | 290 - 6,525 psi | 44 - 350 psi | |
Certificação | 3.1 Rastreabilidade, À prova de fogo pela BS5173 secção 103.13 parte 6.2, ATEX, EN16643:2016, FDA (materiais), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, Regulamentação UE 10/2011 | 3.1 Rastreabilidade, ATEX, EN16643:2016, FDA (materiais), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, Regulamentação UE 10/2011 | 3.1 Rastreabilidade, ATEX, EN16643:2016, FDA (materiais), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, Regulamentação UE 10/2011 | 3.1 Rastreabilidade, ATEX, EN16643:2016, FDA (materiais), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, Regulamentação UE 10/2011 | 3.1 Rastreabilidade, ATEX, EN16643:2016, FDA (materiais), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, Regulamentação UE 10/2011 | 3.1 Rastreabilidade, ATEX, EN16643:2016, FDA (materiais), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, Regulamentação UE 10/2011 | 3.1 Rastreabilidade, ATEX, EN16643:2016, FDA (materiais), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, Regulamentação UE 10/2011 | |
Faixa de temperatura de funcionamento | -40 °C a 100 °C | -73 °C a 260 °C | -40 °C a 120 °C | -30 °C a 100 °C | -73 °C a 224 °C | -73 °C a 260 °C | ||
Faixa de temperatura de funcionamento | -40 °F a 302 °F | -99 °F a 500 °F | -40 °F a 248 °F | -22 °F a 212 °F | -99 °F a 435 °F | -99 °F a 500 °F | ||
Raio de curvatura | 57 - 900 mm | 38 - 140 mm | 38 - 230 mm | 38 - 300 mm | 57 - 900 mm | 38 - 600 mm | 38 - 600 mm | |
Raio de curvatura | 2.25 - 35.5 in | 1.5 - 5.25 in | 1.5 - 9 in | 1.5 - 11.75 in | 2.25 - 35.5 in | 1.5 - 23.75 in | 1.5 - 23.75 in | |
Trama | Nenhum | |||||||
Tampa | Borracha EPDM | Nenhum | Nenhum | Nenhum | Borracha de Silicone | Nenhum | Nenhum | |
Opções para a proteção externa das mangueiras | Anéis de desgaste, Bobine de proteção, Salvaguarda | Anéis de desgaste, Bobine de proteção, Salvaguarda | Anéis de desgaste, Bobine de proteção, Salvaguarda | Anéis de desgaste, Bobine de proteção, Salvaguarda | Anéis de desgaste, Bobine de proteção, Salvaguarda | Anéis de desgaste, Bobine de proteção, Salvaguarda | Anéis de desgaste, Bobine de proteção, Salvaguarda | |
Conexão da extremidade | Acessórios JIC, Conexões com flange rotativa, Conexões de CAM e ranhura, Conexões de cotovelo de 90°, Conexões de tubo para imersão em PTFE, Conexões DIN 11851, Conexões roscadas BSP e NPT, Conexões SMS e RJT, Conexões triclamp sanitárias | Acessórios JIC, Conexões com flange rotativa, Conexões de CAM e ranhura, Conexões de cotovelo de 90°, Conexões de tubo para imersão em PTFE, Conexões DIN 11851, Conexões roscadas BSP e NPT, Conexões SMS e RJT, Conexões triclamp sanitárias | Acessórios JIC, Conexões com flange rotativa, Conexões de CAM e ranhura, Conexões de cotovelo de 90°, Conexões de tubo para imersão em PTFE, Conexões DIN 11851, Conexões roscadas BSP e NPT, Conexões SMS e RJT, Conexões triclamp sanitárias | Acessórios JIC, Conexões com flange rotativa, Conexões de CAM e ranhura, Conexões de cotovelo de 90°, Conexões de tubo para imersão em PTFE, Conexões DIN 11851, Conexões roscadas BSP e NPT, Conexões SMS e RJT, Conexões triclamp sanitárias | Acessórios JIC, Conexões com flange rotativa, Conexões de CAM e ranhura, Conexões de cotovelo de 90°, Conexões de tubo para imersão em PTFE, Conexões DIN 11851, Conexões roscadas BSP e NPT, Conexões SMS e RJT, Conexões triclamp sanitárias | Acessórios JIC, Conexões com flange rotativa, Conexões de CAM e ranhura, Conexões de cotovelo de 90°, Conexões de tubo para imersão em PTFE, Conexões DIN 11851, Conexões roscadas BSP e NPT, Conexões SMS e RJT, Conexões triclamp sanitárias | Acessórios JIC, Conexões com flange rotativa, Conexões de CAM e ranhura, Conexões de cotovelo de 90°, Conexões de tubo para imersão em PTFE, Conexões DIN 11851, Conexões roscadas BSP e NPT, Conexões SMS e RJT, Conexões triclamp sanitárias | |
Opções de rotulagem | Código de cores, Padrões | Código de cores, Padrões | Código de cores, Padrões | Código de cores, Padrões | Código de cores, Etiquetagem de marcação, Padrões | Código de cores, Padrões | Código de cores, Padrões | |
Resistência ao vácuo | Resistente ao vácuo a -0,9 bar até 150 °C (302 °F) | Resistente ao vácuo a -0,9 bar até 150 °C (302 °F) | Resistente ao vácuo a -0,9 bar até 150 °C (302 °F) | Resistente ao vácuo a -0,9 bar até 150 °C (302 °F) | Resistente ao vácuo a -0,9 bar até 150 °C (302 °F) | Resistente ao vácuo a -0,9 bar até 150 °C (302 °F) | Resistente ao vácuo a -0,9 bar até 150 °C (302 °F) |
Arame helicoidal | Aço inoxidável |
Tubo de revestimento interno | PTFE antiestático, PTFE natural |
Trama | Aço inoxidável, Hastelloy, Kynar®, Polipropileno |
Manga de aço | Aço inoxidável, Hastelloy, Kynar, Polipropileno |
Revestimento | PTFE |
Para uso em aplicações em que a temperatura do fluido de processo que entra no conjunto da mangueira deve ser regulada à medida que passa pela mangueira. Isso geralmente é necessário para evitar a solidificação ou um aumento na viscosidade do fluido. O aquecimento elétrico é geralmente preferido do que o aquecimento a vapor porque é mais conveniente, mais controlável e geralmente mais prontamente disponível. Os requisitos da "Zona 1 de área de risco" podem ser satisfeitos.
O elemento de aquecimento é composto por um elemento regulador automático enrolado em espiral ao redor do conjunto da mangueira. Os elementos de autoregulagem podem exigir um sensor e um controlador, se for necessária uma temperatura específica a ser mantida. Consulte a Aflex Hose para obter esclarecimentos. Os cabos de alimentação e (se aplicável) os fios do sensor de temperatura emergem do conjunto da mangueira em uma extremidade, através dos prensa-cabos e conduítes. O isolamento térmico é de borracha expandida, borracha expandida de silicone resistente a fogo, de célula fechada, para temperaturas acima de 80˚C. A camada externa pode ser uma trama de arame de polipropileno ou aço-nox com uma camada de borracha EPDM.
Cada mangueira é projetada e construída de forma personalizada para satisfazer as necessidades da aplicação específica. Os detalhes da aplicação devem ser fornecidos preenchendo um "Questionário de mangueira ETH", disponível na Aflex Hose. Geralmente, para áreas de risco, o tipo de elemento de aquecimento autorregulador é empregado, com ou sem um sensor de temperatura e controlo, e prensa-cabos e condutas à prova de chamas também são necessários. Os watts por metro do elemento de aquecimento, o passo da espiral na mangueira e a espessura do isolamento térmico são todos calculados de acordo com as fórmulas estabelecidas para fornecer a temperatura necessária a ser mantida, para o fluido de processo passando.
Como para Corroflon GP, SS em Especificações e Propriedades, exceto que o raio de curvatura mínimo é triplicado e o diâmetro externo e o peso são significativamente aumentados de acordo com o projeto específico. O comprimento máximo de uma mangueira CH/ETH é de 10 m (33 ft).
Espigões de flange PN10 revestidas com PTFE de 1 pol. em mangueiras aquecidas podem ter apenas um diâmetro máximo de dilatação de 50 mm, não 63 mm. Se a mangueira estiver "pendurada", reta ou a 90˚, sob o seu próprio peso, é necessária uma construção especial, por isso, informe a Aflex Hose de forma adequada. Comprimento mínimo do conjunto da mangueira ETH, quando os colares são usados, 1 m.
Mangueira | |||||||||
---|---|---|---|---|---|---|---|---|---|
Bioflex Ultra | Pharmaline N | Pharmaline X | FaBLINE | Corroflon | Corroline+ | Smoothbore | HyperLine FX | Visiflon | |
Mangueira sem trama ‑TO | ✔ | ✔ | ✔ | ✔ | ✔ | ||||
Aço inoxidável - SS | ✔ | ✔ | ✔ | ✔ | ✔ | ||||
Camada externa de borracha ‑ RC | ✔ | ✔ | ✔ | ✔ | |||||
Trama de polipropileno - PB | ✔ | ✔ | |||||||
Curado à platina ‑ SI | ✔ | ✔ | ✔ | ✔ | ✔ | ||||
Tramas | |||||||||
Bioflex Ultra | Pharmaline N | Pharmaline X | FaBLINE | Corroflon | Corroline+ | Smoothbore | HyperLine FX | Visiflon | |
Opção de plástico-borracha | ✔ | ✔ | ✔ | ||||||
Aramida | ✔ | ||||||||
Trama de Kynar | ✔ | ||||||||
Trama de Hastelloy | ✔ | ||||||||
EPDM azul | ✔ | ✔ | ✔ | ||||||
EPDM preta | ✔ | ✔ | ✔ | ||||||
Proteções externas | |||||||||
Bioflex Ultra | Pharmaline N | Pharmaline X | FaBLINE | Corroflon | Corroline+ | Smoothbore | HyperLine FX | Visiflon | |
Luva de proteção ‑ SG | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
Anel de desgaste ‑ SR | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
Bobina de proteção ‑ PC | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
Dupla proteção de extremidade da camada externa de borracha ‑ RC300 | ✔ | ✔ | ✔ | ✔ | ✔ | ||||
Dupla proteção de extremidade da camada externa de borracha ‑ DBK300 | ✔ | ✔ | ✔ | ✔ | ✔ |
Bioflex Ultra | Pharmaline N | Pharmaline X | FaBLINE | Corroflon | Corroline+ | Smoothbore | HyperLine FX | Visiflon | |
---|---|---|---|---|---|---|---|---|---|
Conexões de flange giratório ‑ Sem revestimento | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
Conexões de flange giratório ‑ Com revestimento | ✔ | ✔ | ✔ | ✔ | |||||
Conexões macho de ressalto e ranhura sem revestimento | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
Conexões macho de ressalto e ranhura com revestimento | ✔ | ✔ | ✔ | ✔ | |||||
Conexões fêmea de ressalto e ranhura sem revestimento | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
Conexões fêmea de ressalto e ranhura com revestimento | ✔ | ✔ | ✔ | ✔ | |||||
Conexões Triclamp sanitárias com revestimento de PTFE e alargadas | ✔ | ✔ | ✔ | ||||||
Conexões Triclamp sanitárias ‑ Sem revestimento | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
Sanitária e mini sanitária | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
Conexões Triclamp sanitárias ‑ Conexão de cotovelo de 90° | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
Conexões DIN 11851 / SMS ‑ Com revestimento de PTFE | ✔ | ✔ | ✔ | ||||||
Conexões DIN 11851 ‑ Sem revestimento | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
Conexões RJT fêmea - Sem revestimento | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
Conexões rosqueadas BSP e NPT ‑ Conexões NPT e BSPT | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
Conexão rosqueada BSP e NPT ‑ Conexões BSP fêmea com sede de cone a 60° | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
Conexões JIC | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
Conexões de tubo de imersão PTFE | ✔ | ✔ | ✔ | ✔ | ✔ | ||||
Conexões sanitárias 3-A | ✔ | ✔ | ✔ | ✔ | |||||
Conexão de cotovelo de 90° | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
Conexões do tubo vertical com ranhura | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
IDF fêmea / macho - Sem revestimento | ✔ | ✔ | ✔ | ✔ | ✔ | ||||
Conexões ENCAP | ✔ | ✔ | ✔ | ✔ | ✔ | ||||
Conexões com vedação de PTFE ou hidráulicas | ✔ | ✔ | ✔ | ||||||
Conexões com vedação de PTFE | ✔ | ✔ | ✔ | ✔ |
Especifique todos os requisitos na ordem mostrada abaixo:
Exemplo | |
---|---|
Descrição por escrito | 4 x mangueira de diâmetro interno 1” Corroflon, AS, SS, RC, DRC-300 x 3,00 metros de comprimento (10ft). Ambas as extremidades com flanges ANSI nº150 S/S sem revestimento |
Códigos dos produtos | Corroflon AS, SS, RC, DRC-300 |
Requisitos especiais:
Especifique a descrição completa por escrito na consulta ou no pedido de compra:
Revestimento de PTFE | Tramas | Camadas externas de borracha |
---|---|---|
Natural (GP) | Aço inoxidável 316 (SS) | Silicone curado à platina (SI) |
Antiestática (AS) | Polipropileno (PB) | Camada externa de borracha (RC) EPDM azul |
Hastelloy (HB) | Camada externa de borracha (BK) EPDM preta | |
Kynar (KYB) |
Proteções externas disponíveis – consulte a página sobre trama, camadas externas e conexões da extremidade.
OS COMPRIMENTOS MÍNIMOS MOSTRADOS NÃO INCLUEM AS CONEXÕES.
Comprimento da mangueira + conexões da extremidade = comprimento total do conjunto da mangueira (de uma superfície de vedação a outra)
Comprimentos feitos segundo as exigências do cliente.
Tolerância +5 %/-0 %.
Tamanho nominal da mangueira | Comprimento mínimo da mangueira entre as conexões | Comprimento máximo do conjunto da mangueira Podem estar disponíveis comprimentos maiores sob encomenda especial |
||
---|---|---|---|---|
De uso reto | Flexionado até 90° | |||
Todos os graus | Graus TO, KYB | Graus SS, PB, RC | ||
polegadas (mm) | polegadas (mm) | polegadas (mm) | polegadas (mm) | Metros (ft) |
1/2 (15) | 3 (75) | 3,00 (75) | 3,00 (75) | 100 (30) |
3/4 (20) | 3 (75) | 4,72 (120) | 4,00 (100) | 100 (30) |
1 (25) | 3 (75) | 6,89 (175) | 4,33 (110) | 100 (30) |
11/4 (32) | 4 (100) | 8,66 (220) | 6,30 (160) | 100 (30) |
11/2 (40) | 4 (100) | 11,22 (285) | 8,66 (220) | 100 (30) |
2 (50) | 4 (100) | 18,70 (475) | 12,40 (315) | 100 (30) |
21/2 (65) | 4 (100) | 27,95 (710) | 18,70 (475) | 60 (18) |
3 (80) | 4 (100) | 32,48 (825) | 21,65 (550) | 50 (15) |
4 (100) | 12 (300) | 18,58 (472) | 27,83 (707) | 32 |
6 (150) | 12 (300) | 37,13 (943) | 55,67 (1414) | 16 |
Disponibilidade de uma vasta gama de conexões 'padrões' da extremidade.
Encomenda especial — graus não padronizados de SS ou materiais como Hastelloy ou Monel.
Especificações equivalentes | |||
---|---|---|---|
Grau | BS Padrão britânico |
AISI Padrão americano ou C = grau de fundição |
PT Norma europeia |
316L SS | BS 316 S11 | AISI 316 L | EN1.4404 |
316C SS | BS 316 C16 | CF8M | EN 1.4408 |
304 SS | BS 304 S15 | AISI 30 | EN 1.4301 |
