Válvulas - diafragmas

Diafragmas Viton

Solicite uma amostra

Visão geral

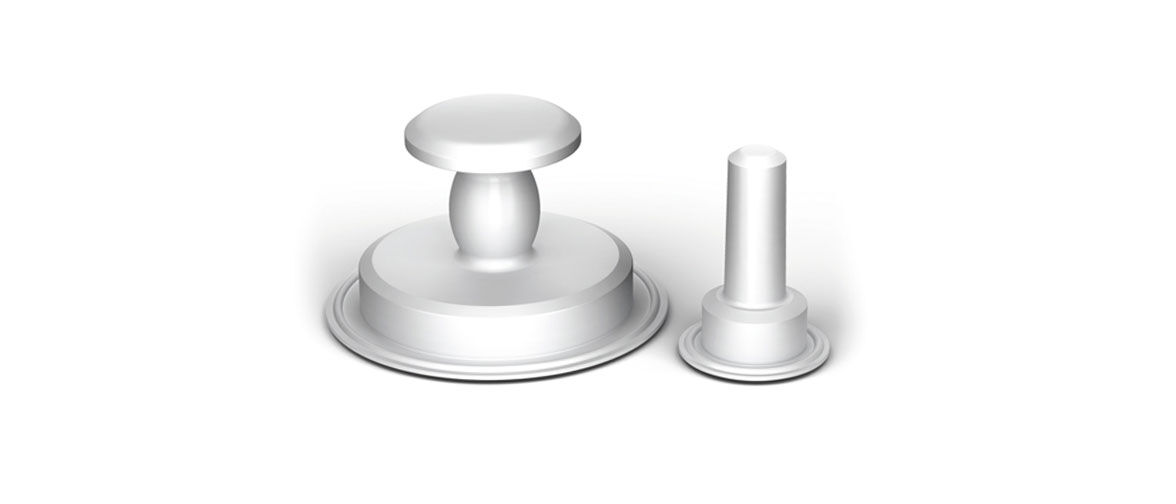

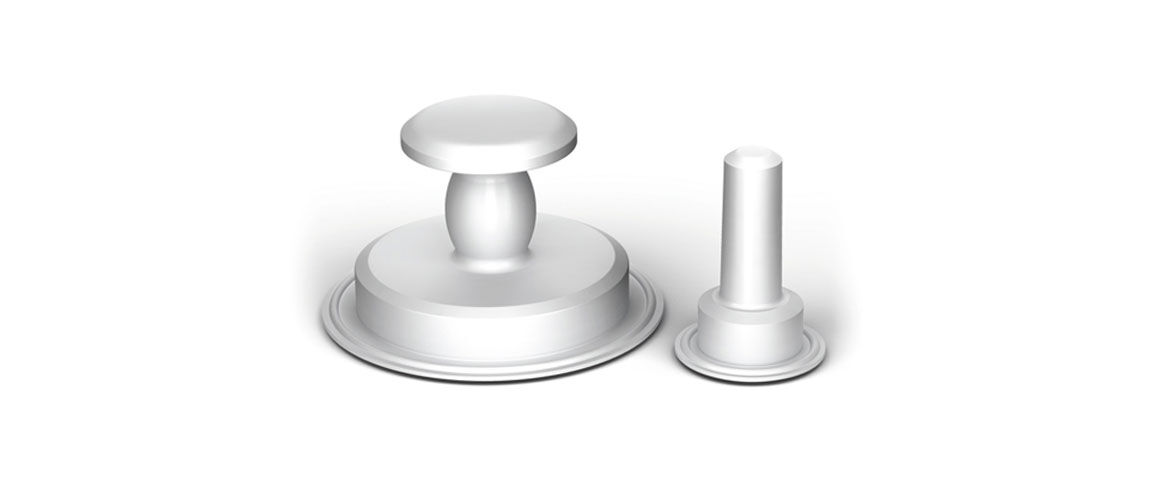

Diafragmas Viton®

Viton® é uma classe de elastômero fluoropolímero (borracha sintética) e é bem conhecida por sua excelente resistência ao calor, ácido e produtos químicos. O desempenho de fluoroelastômeros em produtos químicos agressivos depende do grau do elastômero.

Existem três graus de Viton que usamos atualmente para nossos diafragmas viton:

Viton A a versão mais comumente usada do Viton, mas não deve ser usada com a maioria das cetonas, ésteres ou exposição prolongada a vapor.
Viton A (SR) versão resistente a vapor do Viton A, funciona bem em condições com vapor prolongado
Viton GF é mais resistente a produtos químicos do que o Viton A e oferece boa resistência ao vapor. No entanto, não deve ser usado com a maioria das cetonas e ésteres.

Recursos e benefícios

Todos os diafragmas de Viton® são gravados a laser com as datas de cura e números de lote, garantindo que são completamente rastreáveis
Excelente resistência química
Não adequado para uso com cetonas e ésteres

Resumo técnico

Variante(s) de diafragma	Foles, Reto
Atuadores compatíveis	AJS, AKS
Especificação do material	Elastômero de fluoropolímero, Polímeros de goma do tipo F curados por peróxido, Viton A resistente ao vapor
Normas	ASME BPE, RoHS

A tabela Resumo técnico lista os recursos disponíveis dentro da faixa. Consulte a guia "Especificações" para obter informações específicas do modelo.

Desempenho

Coeficiente de fluxo (sob configuração padrão)
Tamanho da válvula de tanque	C_V	K_V
0,5"	4,3	5,0
1,0"	15,8	18,3
2,0"	72,0	83,2
3,0"	170,0	196,5

Desempenho

Coeficiente de fluxo (sob configuração padrão)
Tamanho da válvula de tanque	C_V	K_V
0,5"	4,3	5,0
1,0"	15,8	18,3
2,0"	72,0	83,2
3,0"	170,0	196,5

Desempenho

Coeficiente de fluxo (sob configuração padrão)
Tamanho da válvula de tanque	C_V	K_V
0,5"	4,3	5,0
1,0"	15,8	18,3
1,5"	48,0	55,5
2,0"	72,0	83,2
3,0"	170,0	196,5

Especificações

Especificações técnicas

	Diafragmas Viton A	Diafragmas Viton A (SR)	Diafragmas Viton GF
Tamanhos da válvula de tanque	0,5", 0,5" estendido, 1,0", 2,0"	0,5", 1,0", 2,0", 3,0"	0,5" estendido, 1,0", 1,5" estendido, 2,0", 3,0", 3,0" estendido
Cor	Creme	Preta	Preta
Variante(s) de diafragma	Foles, Reto	Foles, Reto	Reto
Tratamento com parilene	Não	Não	Não
Faixa de temperatura de funcionamento	-20 °C a 177 °C	-20 °C a 177 °C	-20 °C a 177 °C
Faixa de temperatura de funcionamento	-4 °F a 350 °F	-4 °F a 350 °F	-4 °F a 350 °F
Pressão de operação máxima	4.8 barg	4.8 barg	4.8 barg
Pressão de operação máxima	70 psig	70 psig	70 psig
Atuadores compatíveis	AJS, AKS	AJS, AKS	AJS, AKS
Tipo de atuador	Manual, Pneumáticos	Manual, Pneumáticos	Manual, Pneumáticos
Agente de cura	BPA	BPA	Peróxido
Vaporização necessária antes da instalação	Não	Não	Não
Classificação do ciclo de SIP ASME BPE apêndice K		200	200
Atuações totais durante o teste de ciclo de SIP		2000	2000
Vida útil	4 anos	4 anos	4 anos
Especificação do material	Elastômero de fluoropolímero	Viton A resistente ao vapor	Polímeros de goma do tipo F curados por peróxido
Normas	ASME BPE, RoHS	ASME BPE, RoHS	ASME BPE, RoHS
Certificação	ADCF (livre de componente de origem animal), FDA 21 CFR 177.2600, Livre de BSE/TSE, USP <87>, USP <88> Classe VI	ADCF (livre de componente de origem animal), FDA 21 CFR 177.2600, Livre de BSE/TSE, USP <87>, USP <88> Classe VI	ADCF (livre de componente de origem animal), FDA 21 CFR 177.2600, Livre de BSE/TSE, USP <87>, USP <88> Classe VI

Materiais de construção

Diafragma	Composto de borracha sintética, Elastômero fluoropolímero de Viton® A creme, Viton® A grau de vapor 42563, Viton® GF 17340
Insertos	304 SS

Catálogos e Documentos

Catálogos

ASEPCO weirless radial diaphragm valves (PT-BR).pdf
PDF - 604,6kb

Ficha técnica

Viton A Diaphragms datasheet (PT-BR).pdf
PDF - 210,5kb
Viton A (SR) Diaphragms datasheet (PT-BR).pdf
PDF - 207kb
Viton GF Diaphragms datasheet (PT-BR).pdf
PDF - 213,5kb

Informações do pedido

Códigos de produto

Códigos de produto Diafragmas Viton A

Código	Gestão
VG05	Diafragma radial estendido de Viton A creme 0,5”
VT05	Diafragma radial de Viton A creme reto 0,5”
VT10	Diafragma radial de Viton A foles cremes 1"
VT20	Diafragma radial de Viton A foles cremes 2"
VT30	Diafragma radial de Viton A foles cremes 3"

Códigos de produto Diafragmas Viton A (SR)

Código	Gestão
VA05	Diafragma radial de Viton “A” 0,5" - preto reto com grau de vapor
VA10	Diafragma radial de Viton “A” 1" - preto reto com grau de vapor
VA20	Diafragma radial de Viton “A” 2" - preto USP reto com grau de vapor
VA30	Diafragma radial de Viton “A” 3" - preto reto com grau de vapor

Códigos de produto Diafragmas Viton GF

Código	Gestão
VF10	Diafragma radial de Viton “GF” preto reto 1"
VF20	Diafragma radial de Viton “GF” preto reto 2"
VF30	Diafragma radial de Viton “GF” preto reto 3"
VFE17	Diafragma radial estendido de Viton “GF” preto 1,5"
VFE30	Diafragma radial estendido de Viton “GF” preto 3"
VGF05	Diafragma radial estendido de Viton “GF” preto 0,5"
