Bomba Qdos de medição e dosagem química
Vazões de até 2.000 ml/min (31,7 USGPH) e pressões de até 7 bar (100 psi).
Bombas - bombas microprocessadas
Kits de mangueiras flexíveis
Kits de conectores da mangueira Qdos
Visão geral

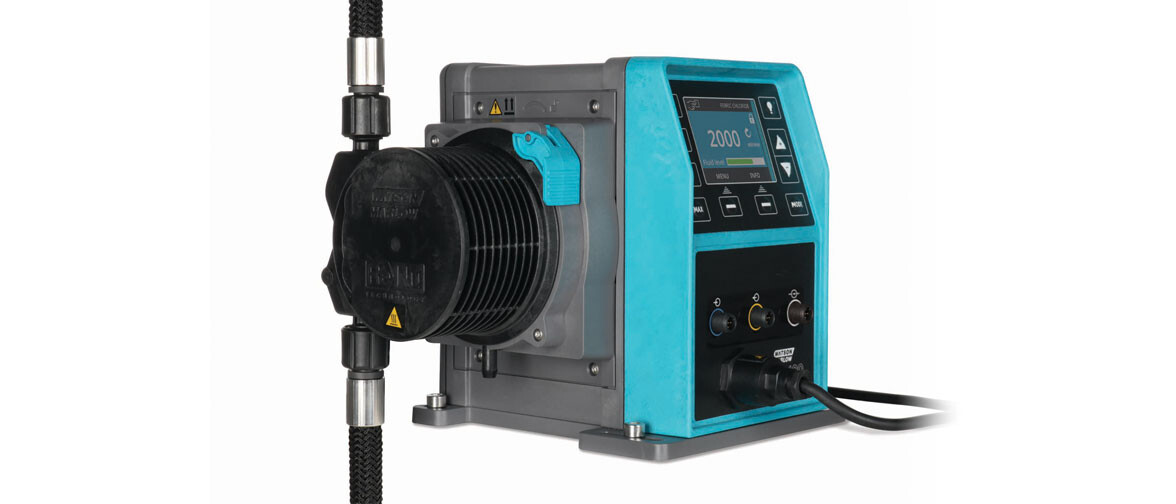

Kits de conectores da mangueira Qdos
Mangueiras flexíveis e robustas projetadas para conexão simples, mais segura e protegida de um bomba de dosagem química Qdos em uma linha de processo existente.
A mangueira de PTFE quimicamente resistente, junto com a bomba Qdos, fornece uma solução completa de dosagem química, proveniente de um único fabricante. Elimina a necessidade de compra e armazenamento de vários tipos de mangueiras e conexões para a instalação da bomba e reduz a manutenção requerida para ajustar o sistema de dosagem química.
Os kits de conectores da mangueira Qdos não estão disponíveis atualmente para a Qdos H-FLO.
Recursos e benefícios
- Uma solução completa de dosagem química fornecida por um único fornecedor
- Entregue pronta para conectar a bomba Qdos à linha de processo
- Altamente flexível e robusta
- Solução totalmente crimpada e testada hidrostaticamente para pressão
- Compatível quimicamente com produtos químicos agressivos e ácidos e álcalis corrosivos
- Operação ininterrupta perante flutuações de temperatura ambiente
Resumo técnico
| Tamanho nominal do diâmetro interno | 12.7 mm |
| Tamanho nominal do diâmetro interno | 0.5 pol |
| Diâmetro externo | 19.5 mm |
| Diâmetro externo | 0.77 pol |
| Pressão de operação máxima | 10 bar |
| Pressão de operação máxima | 145 psi |
| Certificação e conformidade | EN 16643:2016 |
| Raio de curvatura | 80 mm |
| Raio de curvatura | 3.2 pol |
| Tampa | Nenhum |
A tabela Resumo técnico lista os recursos disponíveis dentro da faixa. Consulte a guia "Especificações" para obter informações específicas do modelo.
Especificações
Especificações técnicas
| Kits de conectores da mangueira Qdos | |
| Tamanho nominal do diâmetro interno | 12.7 mm |
| Tamanho nominal do diâmetro interno | 0.5 pol |
| Tamanho real do diâmetro interno | 13.3 mm |
| Tamanho real do diâmetro interno | 0.52 pol |
| Comprimento | 0.75 - 1.5 m |
| Comprimento | 29.5 - 59.1 pol |
| Diâmetro externo | 19.5 mm |
| Diâmetro externo | 0.77 pol |
| Pressão de operação máxima | 10 bar |
| Pressão de operação máxima | 145 psi |
| Pressão de ruptura | 40 bar |
| Pressão de ruptura | 580 psi |
| Certificação e conformidade | EN 16643:2016 |
| Raio de curvatura | 80 mm |
| Raio de curvatura | 3.2 pol |
| Vida útil | 2 anos |
| Tampa | Nenhum |
| Conexão da extremidade | Conexões NPT e BSPT “macho”, material de PTFE antiestático |
| Opções de rotulagem | Padrões |
Materiais de construção
| Revestimento interno do tubo | PTFE antiestático |
| Trama | Polipropileno |
| Conectores de fluido | PTFE antiestático |
| Porca de conexão | Polipropileno |
| Colar de conexão | Ferrolho 304 SS |
Material do ferrolho disponível também em Hastelloy (C276)
Catálogos e Documentos
Catálogos
-
Qdos range brochure (PT-BR).pdf
PDF - 1,3mb -
Qdos hose connectors flyer (PT-BR).pdf
PDF - 155,6kb
Ficha técnica
Manuais
-
Qdos Hose Kit manual (PTBR).pdf
PDF - 1,8mb
Informações do pedido
Códigos de produto
| Kit de mangueira com revestimento - PTFE Qdos | Código da peça |
|---|---|
| 0,75 m (29,5") de comprimento (ferrolhos de aço inoxidável) com conector macho 1/2” NPT | 0M9.007N.TB4 |
| 0,75 m (29,5") de comprimento (ferrolhos de aço inoxidável) com conector macho 1/2” BSPT | 0M9.007B.TB4 |
| 1,5 m (59,1") de comprimento (ferrolhos de aço inoxidável) com conector macho 1/2” NPT | 0M9.006N.TB4 |
| 1,5 m (59,1") de comprimento (ferrolhos de aço inoxidável) com conector macho 1/2” BSPT | 0M9.006B.TB4 |
| 1,5 m (59,1") de comprimento (ferrolhos de Hastelloy) com conector macho 1/2” NPT | 0M9.006H.TB4 |
| 1,5 m (59,1") de comprimento (ferrolhos de Hastelloy) com conector macho 1/2” BSPT | 0M9.006K.TB4 |
