Bombas de mangueira Bredel CIP

Solicite uma demonstração

Visão geral

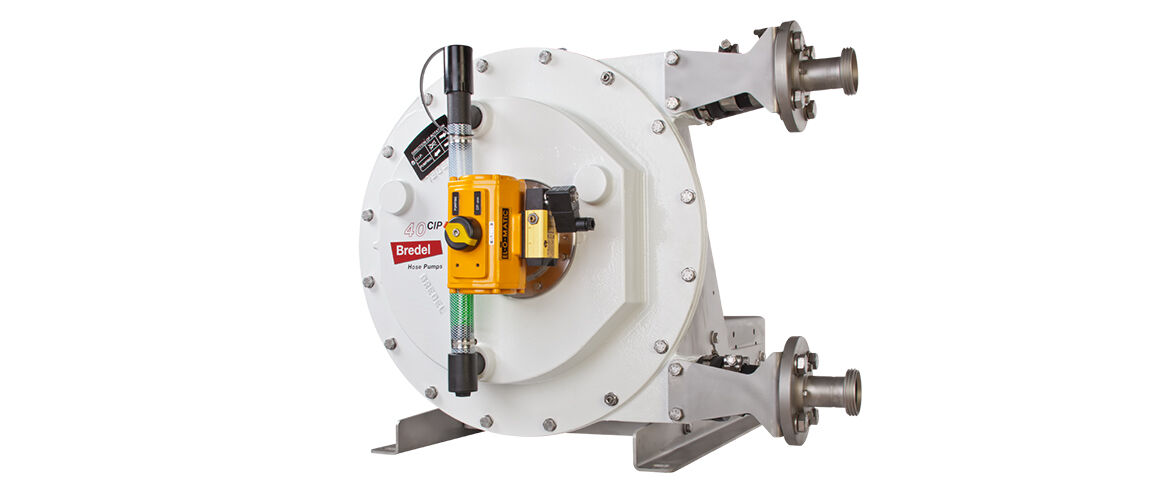

Bombas de mangueira Bredel CIP

As bombas Bredel CIP 40 e CIP 50 foram projetadas para fábrica de alimentos e outros processos que exigem limpeza regular no local, com todas as vantagens de bombeamento higiênico e de baixo cisalhamento. Recomendado para processos sanitários ou outras aplicações que exijam limpeza regular das linhas de processo.

Guia de compatibilidade química

Recursos e benefícios

Certificado pela 3A e FDA
Mangueira da bomba NBR aprovada para alimentação, com lubrificante de grau alimentar NSF®
A gama de conectores sanitários em aço inoxidável inclui DIN, ASA ou JIS
As sapatas no rotor se retraem automaticamente para limpeza interna do elemento da bomba
Came acionado eletricamente, pneumaticamente ou manualmente
Temperatura máxima de esterilização de 120 ºC
Vazões da Bredel CIP 40 até 4.800 L/h (42 GPM), pressões de até 16 bar (232 psi)
Vazões da Bredel CIP 50 até 8.500 L/h (77 GPM), pressões de até 16 bar (232 psi)

Resumo técnico

Vazão máx. contínua	8760 L/h
Vazão máx. contínua	2311 USGPH
Volume por revolução	1.33 - 2.92 L
Velocidade máxima de funcionamento contínuo	50 - 60 Rpm
Pressão de operação máxima	16 bar
Pressão de operação máxima	232 psi
Torque inicial mín	320 - 620 N m
Torque inicial mín	2832 - 5,487 pol.lb
Peso	175 - 265 kg

A tabela Resumo técnico lista os recursos disponíveis dentro da faixa. Consulte a guia "Especificações" para obter informações específicas do modelo.

Desempenho

Desempenho CIP 40

Desempenho CIP 50

Especificações

Especificações técnicas

	CIP 40	CIP 50
Vazão máx. contínua	4788 L/h	8760 L/h
Vazão máx. contínua	1263 USGPH	2311 USGPH
Vazão máx. intermitente	4788 L/h	8760 L/h
Vazão máx. intermitente	1263 USGPH	2311 USGPH
Volume por revolução	1.33 L	2.92 L
Volume por revolução	0.35 USG	0.77 USG
Velocidade máxima de funcionamento contínuo	60 Rpm	50 Rpm
Velocidade máxima de funcionamento intermitente	60 Rpm	50 Rpm
Pressão de operação máxima	16 bar	16 bar
Pressão de operação máxima	232 psi	232 psi
Capacidade de sucção máxima	9.5 mCA	9.5 mCA
Capacidade de sucção máxima	374 polCA	374 polCA
Capacidade de sucção (vazão de 80%)	9 mCA	8 mCA
Capacidade de sucção (vazão de 80%)	354 polCA	315 polCA
Faixa de temperatura de funcionamento	-20 °C a 45 °C	-20 °C a 45 °C
Faixa de temperatura de funcionamento	-4 °F a 113 °F	-4 °F a 113 °F
Faixa de temperatura do fluido	-20 °C a 80 °C	-20 °C a 80 °C
Faixa de temperatura do fluido	-4 °F a 176 °F	-4 °F a 176 °F
Torque inicial mín	320 N m	620 N m
Torque inicial mín	2832 pol.lb	5487 pol.lb
Peso	175 kg	265 kg
Peso	386 lb	584 lb
Peso do cabeçote	139 kg	195 kg
Peso do cabeçote	306 lb	430 lb
Lubrificante de mangueira necessário	10 L	20 L
Lubrificante de mangueira necessário	2.6 USG	5.3 USG
Configurações de porta	Direita, Esquerda, Para baixo, Para cima	Direita, Esquerda, Para baixo, Para cima
Materiais de mangueira compatíveis	CSM, Dosagem-NR, EPDM, F-NBR, NBR, NR, NR-Transfer	CSM, Dosagem-NR, EPDM, F-NBR, NBR, NR, NR-Transfer
Materiais de mangueira compatíveis	Bioprene	Bioprene
Tipo de montagem de flange	ANSI, DIN, JIS	ANSI, DIN, JIS
Opções de conector sanitário	DIN 11851, DIN 11864, IDF, RJT, SMS, Tri-clamp	DIN 11851, DIN 11864, IDF, RJT, SMS, Tri-clamp

Consulte seu representante Bredel sobre temperaturas de operação maiores ou menores. A temperatura ambiente permitida é baseada nas capacidades da bomba e pode ser ainda mais limitada pelas capacidades ambientais do redutor.

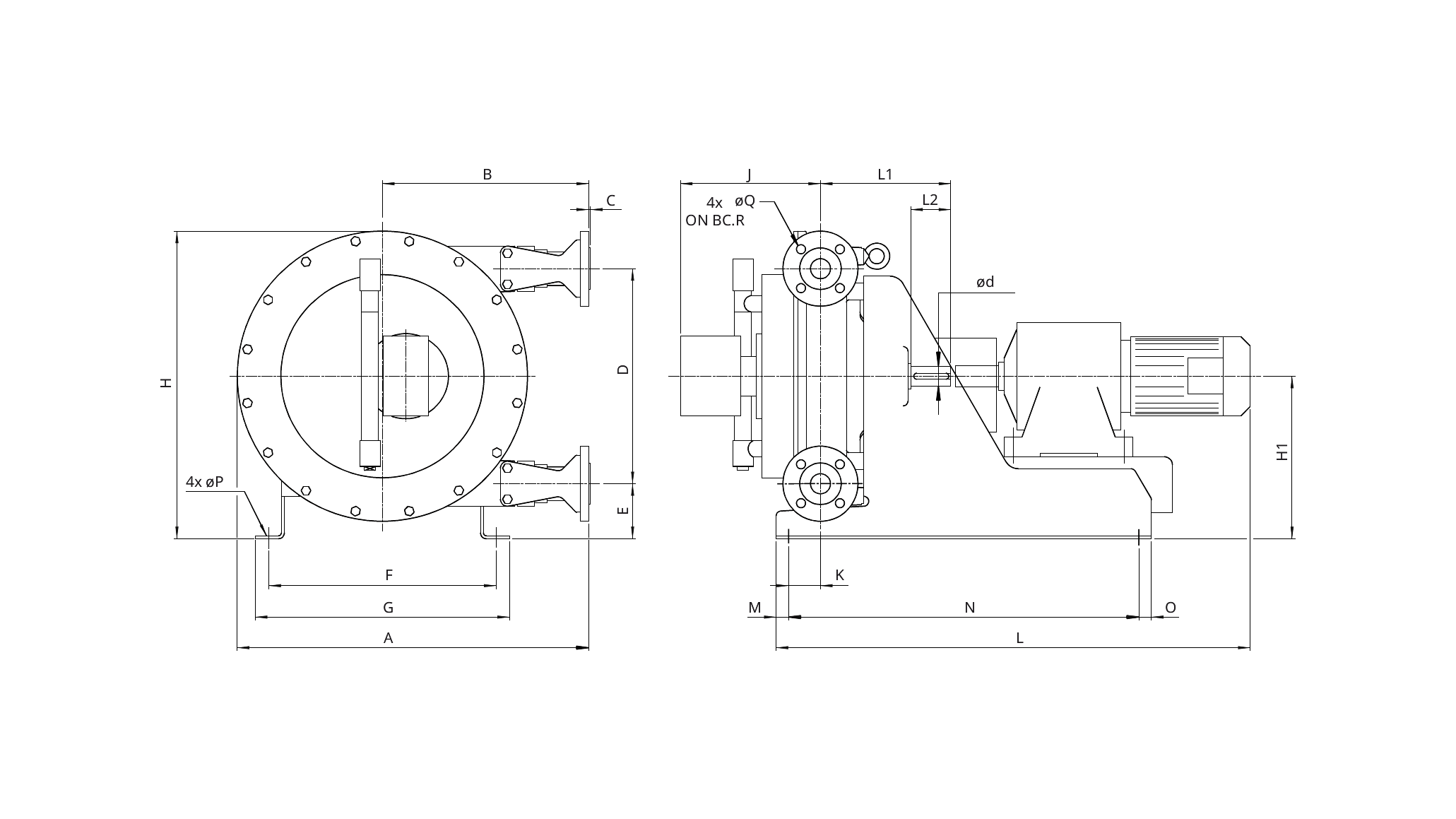

Dimensões CIP 40

Tipo	A	B	C	C	D	Ød	E	F	G	H	H1	Jmax	K	L	L1	L2	M	N	O	Q	R
Bredel CIP 40 (mm)	702	412	2,5	10	430	40	110	454	508	615	325	414	64	*	260	80	25	700	25	18	110
Bredel CIP 40 (polegadas)	27,6	16,2	0,1	0,4	16,9	1,57	4,3	17,9	20,0	24,2	12,8	16,3	2,5	*	10,2	3,1	1,0	27,6	1,0	0,7	4,3

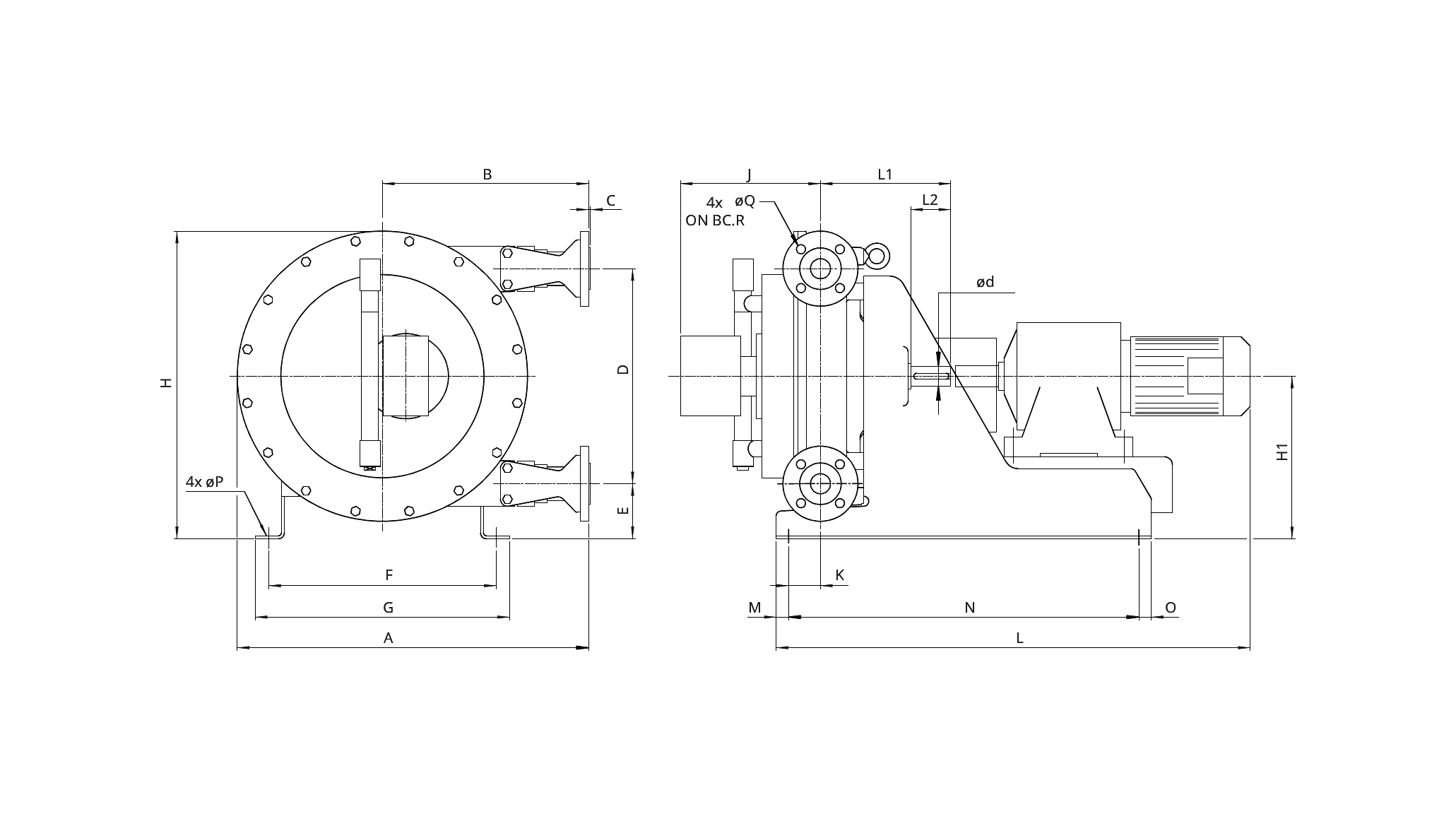

Dimensões CIP 50

Tipo	A	B	C	C	D	Ød	E	F	G	H	H1	Jmax	K	L	L1	L2	M	N	O	Q	R
Bredel CIP 50 (mm)	835	475	3	10	554	50	123	444	496	760	400	433	78	*	325	100	25	870	25	18	125
Bredel CIP 50 (polegadas)	32,9	18,7	0,1	0,4	21,8	1,97	4,8	17,5	19,5	29,9	15,7	17,0	3,1	*	12,8	3,6	1,0	34,3	1,0	0,7	4,9

Materiais de construção

Material da mangueira	Bioprene (mangueira), Borracha natural (NR), CSM, Dosagem-NR, EPDM, F-NBR, NBR, NBR for food
Carcaça	Ferro fundido
Conjunto do rotor	Ferro fundido
Conjunto da tampa	Ferro fundido
Suportes e fixadores	Aço inox 316
Estrutura do suporte	Aço galvanizado, Aço inox 316
Abraçadeiras	Aço inox 316
Vedações	NBR
