Visão geral

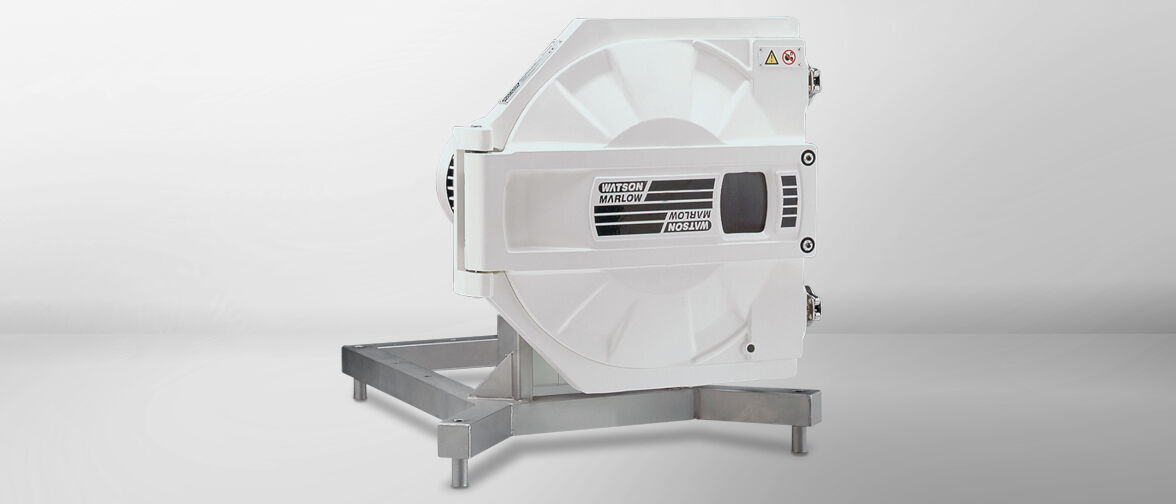

Bombas higiênicas de alta vazão da série 800

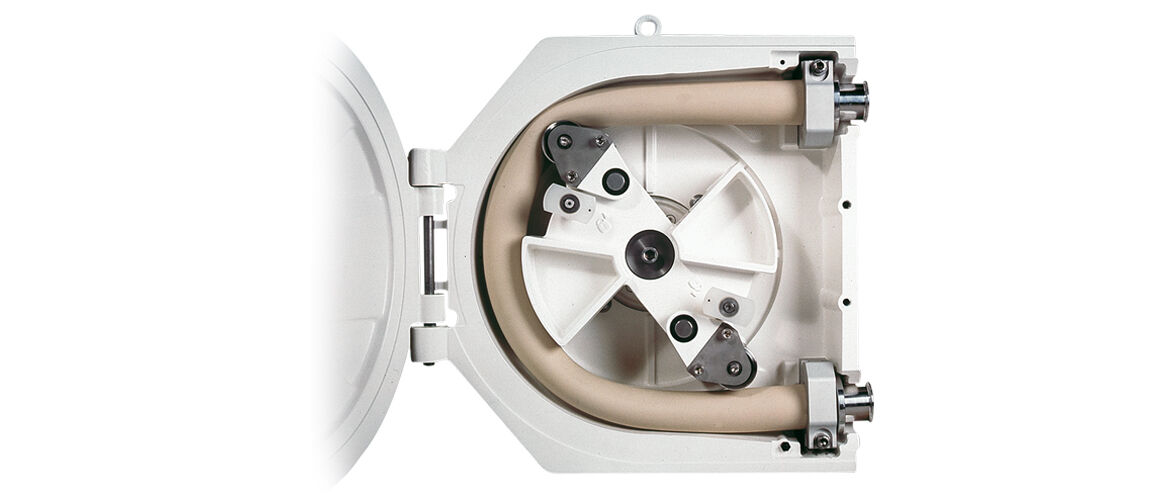

Projetadas para tarefas de bombeamento sanitário de baixo cisalhamento de até 8.140 L/h (35 GPM) e pressões de até 3,5 bar (50 psi) nas indústrias de biotecnologia, farmacêutica e alimentícia, as bombas da série 800 apresentam um verdadeira instalação CIP (limpeza no local) e SIP (vapor no local). Os roletes duplos de aço inoxidável desengatam para levantar a mangueira Bioprene USP Classe VI ou GORE STA-PURE PCS, permitindo um caminho direto para limpeza. Não há "pontos mortos" ou fendas. Montadas numa estrutura de aço, as bombas da série 800 estão disponíveis com redutores de velocidade do motor para velocidade constante, ou redutores de velocidade do motor para velocidade variável com dimensionamento de inversor, proporcionando um controle de processo de 4 mA a 20 mA ou 0 V a 10 V, bem como parada/partida remota e inversão.

Recursos e benefícios

Vazão máxima de 8140 L/h e pressões até 3,5 Bar
Esterilização CIP/SIP em velocidade total sem necessidade de derivação
Autoescorva e funcionamento a seco, sem válvulas, vedações ou gaxetas
Sensor de proximidade na porta, para permitir o acesso seguro durante trocas ou limpeza da mangueira
Opções para Bioprene e elementos STA-PURE, para conectores de aço inoxidável USP Classe VI e higiênicos certificados para 3.1.B BS/EN 10204
Ideal para produtos viscosos ou sensíveis ao cisalhamento
As opções de motor/redutor e controle incluem velocidade constante e variável com variadores mecânicos, motores de velocidade constante com inversor para controle de processo de 4-20 mA e 0-10 V, parada/partida remota, inversão e saída de frequência
Cabeçotes para aceitar motores de engrenagem de saída B5 montados em flange numa gama de velocidades constantes de uma e três fases e variáveis por eletrônica

Resumo técnico

Vazão máx	8140 L/h
Vazão mínima	162 L/h
Pressão de operação máxima	3.5 bar
Faixa de temperatura ambiente	5 °C a 40 °C
Faixa de temperatura ambiente	41 °F a 104 °F
Tipos de motor	Motor de velocidade constante, Motor de velocidade variável
Velocidade mín. de funcionamento	8 Rpm
Velocidade máxima de funcionamento	104 Rpm
Peso	85 - 130 kg

A tabela Resumo técnico lista os recursos disponíveis dentro da faixa. Consulte a guia "Especificações" para obter informações específicas do modelo.

Desempenho

Desempenho Bomba higiênica da série 825

Série 825

Velocidade (rpm)	Vazão (L/h)	Potência do motor instalado (kW)
8	162	0,37
10	196	0,37
13	260	0,55
17	327	0,55
21	412	0,55
26	507	0,55
28	563	0,55
33	658	0,55
36	721	0,55
40	796	0,55
47	933	0,75
53	1050	0,75
59	1169	0,75
67	1327	0,75
74	1474	1,1
84	1672	1,1
90	1787	1,1
104	2060	1,1

Desempenho Bomba higiênica da série 840

Série 840

Velocidade (rpm)	Vazão (L/h)	Potência do motor instalado (kW)
8	653	0,55
10	790	0,55
13	1045	0,55
16	1277	0,55
22	1756	0,75
25	1995	0,75
29	2314	1,1
33	2649	1,1
36	2905	1,1
42	3352	1,1
47	3751	1,5
52	4150	1,5
58	4628	1,5
65	5187	1,5
73	5825	2,2
79	6304	2,2
89	7102	2,2
102	8140	3

Especificações

Especificações técnicas

	Bomba higiênica da série 825	Bomba higiênica da série 840
Vazão máx	2060 L/h	8140 L/h
Vazão mínima	162 L/h	653 L/h
Pressão de operação máxima	3.5 bar	3.5 bar
Faixa de temperatura ambiente	5 °C a 40 °C	5 °C a 40 °C
Faixa de temperatura ambiente	41 °F a 104 °F	41 °F a 104 °F
Faixa de temperatura do fluido	0 °C a 80 °C	0 °C a 80 °C
Faixa de temperatura do fluido	-32 °F a 175 °F	-32 °F a 175 °F
Tipos de motor	Motor de velocidade constante, Motor de velocidade variável	Motor de velocidade constante, Motor de velocidade variável
Velocidade mín. de funcionamento	8 Rpm	8 Rpm
Velocidade máxima de funcionamento	104 Rpm	102 Rpm
Ruído	<75 dB(A) a 1 m	<75 dB(A) a 1 m
Peso	85 kg	130 kg

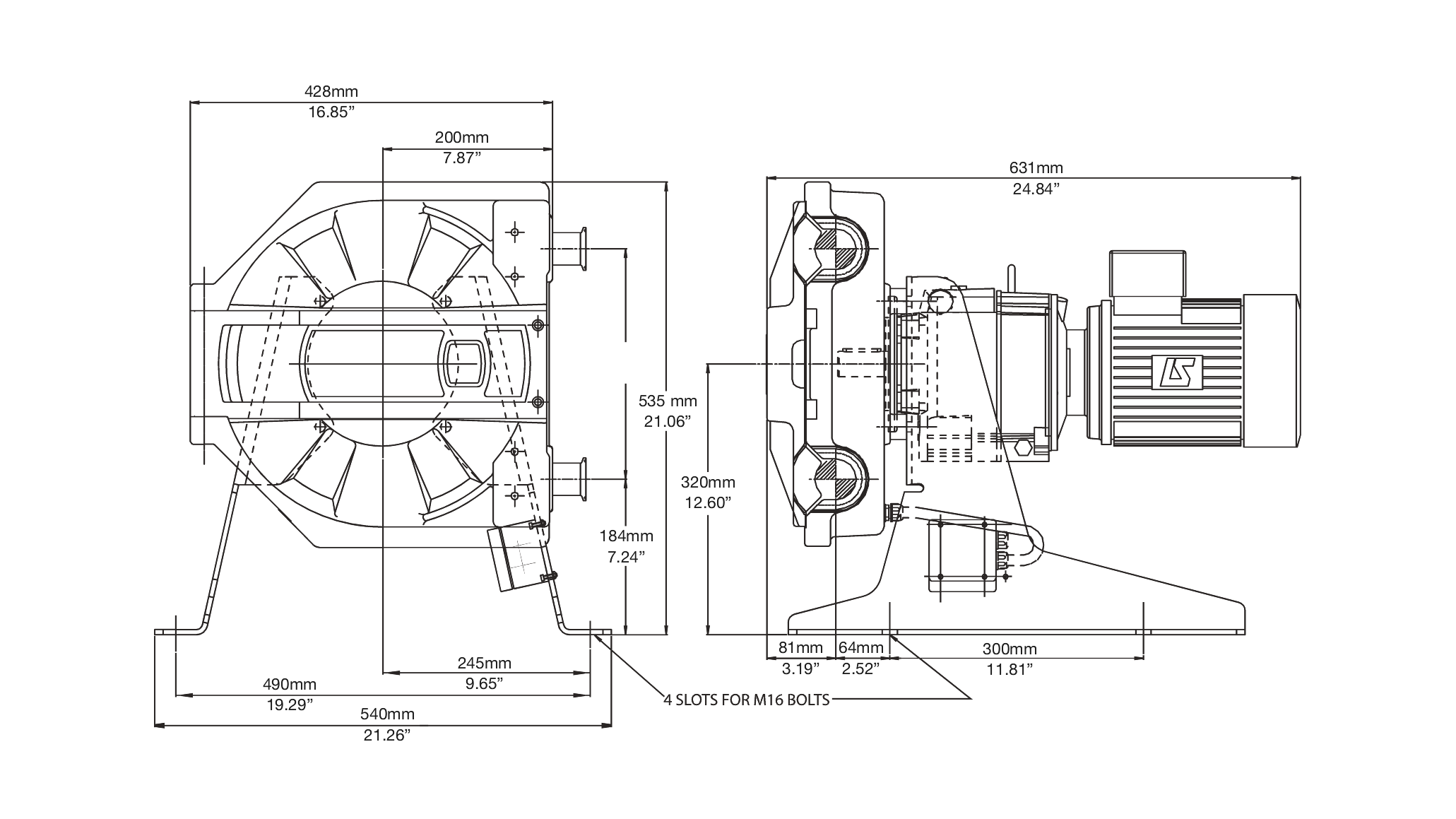

Dimensões Bomba higiênica da série 825

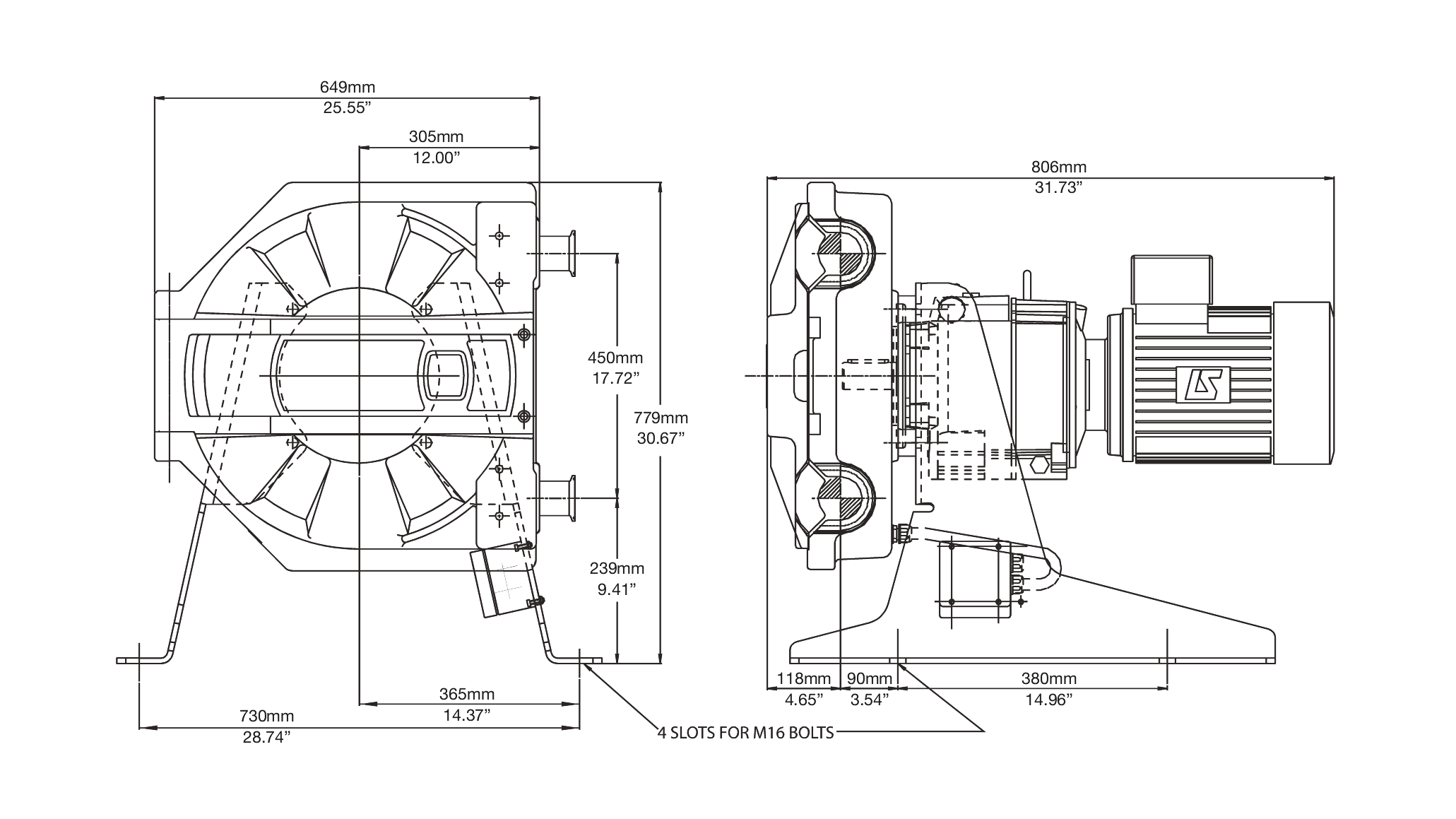

Dimensões Bomba higiênica da série 840

Materiais de construção

Fixações	Aço de alta resistência zincado, Aço inox
Estrutura do suporte	Aço inox 304
