Válvulas - diafragmas

Diafragmas de silicone e silicone Plus

Solicite uma amostra

Visão geral

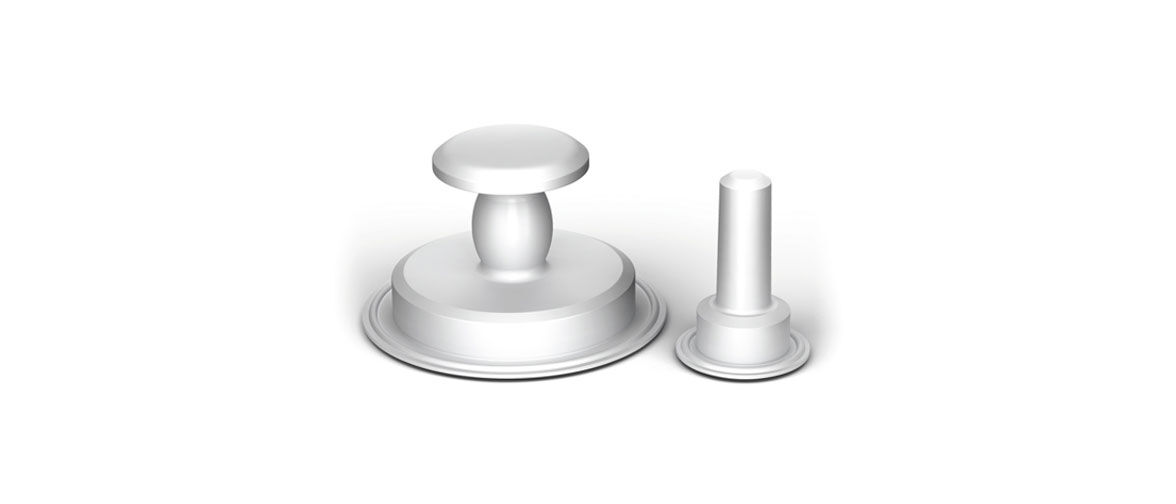

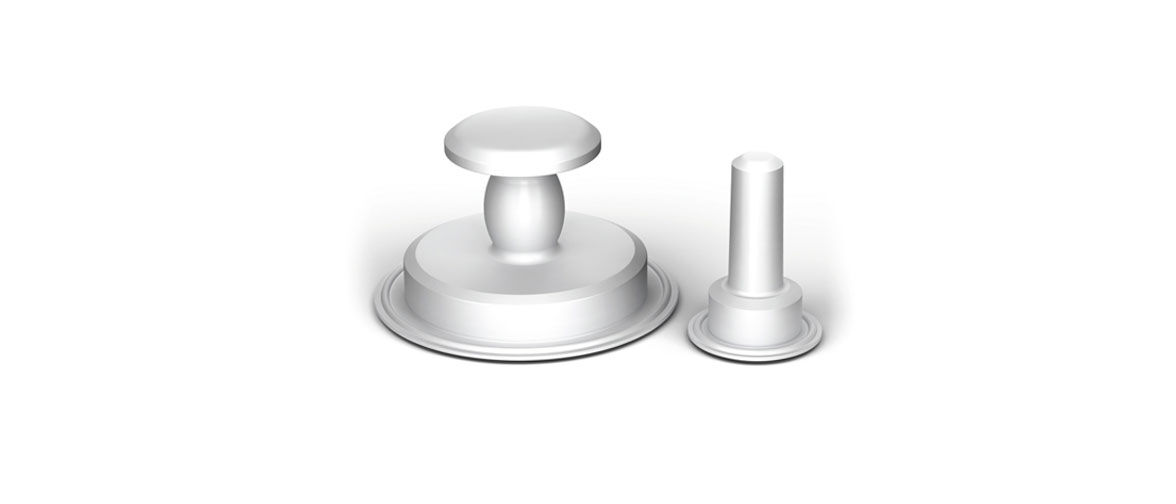

Diafragmas de silicone e silicone Plus

Diafragmas de silicone curados com platina de grau médico atendem às normas USP Classe VI e FDA 21 CFR 177.2600.

Fornecemos dois acabamentos diferentes aos nossos diafragmas de silicone, branco, que é fabricado com dióxido de titânio Q7-4765 e a 0,25 % ou transparente, sem dióxido de titânio.

Também oferecemos uma versão com tratamento de superfície de Parileno que dobra a longevidade do diafragma.

Recursos e benefícios

Todos os diafragmas de silicone são gravados a laser com as datas de cura e números de lote, garantindo que são completamente rastreáveis
Amplamente usado em aplicações farmacêuticas
Conformidade com CFR 21 177.2600

Resumo técnico

Variante(s) de diafragma	Foles, Reto
Atuadores compatíveis	AJS, AKS
Especificação do material	Grau médico (curado com platina), Silicone com tratamento em parilene
Normas	ASME BPE, RoHS

A tabela Resumo técnico lista os recursos disponíveis dentro da faixa. Consulte a guia "Especificações" para obter informações específicas do modelo.

Desempenho

Coeficiente de fluxo (sob configuração padrão)
Tamanho da válvula de tanque	C_V	K_V
0,5"	4,3	3,7
1,0"	15,8	13,7
1,5"	48,0	41,5
2,0"	72,0	62,2
3,0"	170,0	146,9
4,0"	302,0	260,9

Desempenho

Coeficiente de fluxo (sob configuração padrão)
Tamanho da válvula de tanque	C_V	K_V
0,5"	4,3	3,7
1,0"	15,8	13,7
1,5"	48,0	41,5
2,0"	72,0	62,2
3,0"	170,0	146,9

Especificações

Especificações técnicas

	Diafragmas de silicone	Diafragmas de silicone Plus
Tamanhos da válvula de tanque	0,5", 0,5" estendido, 1,0", 1,5", 2,0", 2,0" estendido, 3,0", 3,0" estendido, 4,0"	0,5", 1,0", 1,5", 2,0"
Tamanhos da válvula em linha	0,5", 0,75", 1,0", 1,5"
Cor	Branco/transparente	Branco
Variante(s) de diafragma	Foles, Reto	Foles, Reto
Tratamento com parilene	Sim	Sim
Faixa de temperatura de funcionamento	-65 °C a 135 °C	-65 °C a 135 °C
Faixa de temperatura de funcionamento	-85 °F a 275 °F	-85 °F a 275 °F
Atuadores compatíveis	AJS, AKS	AJS, AKS
Tipo de atuador	Manual, Pneumáticos	Manual, Pneumáticos
Agente de cura	Platina	Platina
Vaporização necessária antes da instalação	Não	Não
Classificação do ciclo de SIP ASME BPE apêndice K	100	200
Atuações totais durante o teste de ciclo de SIP	1000	2000
Vida útil	5 anos
Especificação do material	Grau médico (curado com platina)	Silicone com tratamento em parilene
Normas	ASME BPE, RoHS	ASME BPE, RoHS
Certificação	ADCF (livre de componente de origem animal), FDA 21 CFR 177.2600, Livre de BSE/TSE, USP <87>, USP <88> Classe VI	ADCF (livre de componente de origem animal), FDA 21 CFR 177.2600, Livre de BSE/TSE, USP <87>, USP <88> Classe VI

A pressão de operação máxima varia conforme o tamanho até o valor indicado

Materiais de construção

Diafragma	DuPont Q7-4765, Nusil MED-4065
Insertos	304 SS

Catálogos e Documentos

Catálogos

ASEPCO weirless radial diaphragm valves (PT-BR).pdf
PDF - 604,6kb

Ficha técnica

Silicone Diaphragms datasheet (PT-BR).pdf
PDF - 146,8kb
Silicone Plus Diaphragms datasheet (PT-BR).pdf
PDF - 145,4kb

Informações do pedido

Códigos de produto

Códigos de produto Diafragmas de silicone

Código	Gestão
FS05	Diafragma de passagem livre de silicone compacto branco 0,5"
IS08	Diafragma de passagem livre de silicone branco 0,75"
IS10	Diafragma de passagem livre de silicone branco 1"
IS15	Diafragma de passagem livre de silicone branco 1,5"
RS05	Diafragma radial de silicone branco 0,5"
SC05	Diafragma radial de silicone transparente 0,5"
SC10	Diafragma radial de silicone transparente 1"
SE17	Diafragma radial estendido de silicone branco 1,5"
SE20	Diafragma radial estendido de silicone branco USP 2"
SE30	Diafragma radial estendido de silicone branco USP 3"
SG05	Diafragma radial estendido de silicone branco 0,5"
SL05	Diafragma radial de silicone branco reto 0,5"
SL10	Diafragma radial de silicone foles brancos 1"
SL17	Diafragma radial de silicone branco reto 1,5"
SL20	Diafragma radial de silicone foles brancos 2"
SL20-002	Diafragma radial de silicone branco reto 2"
SL30	Diafragma radial de silicone branco reto 3"
SL40	Diafragma radial de silicone branco reto 4"

Códigos de produto Diafragmas de silicone Plus

Código	Gestão
PS05	Diafragma radial de silicone Plus branco de 0,5" com superfície reta de Parileno
PS10	Diafragma radial de silicone Plus branco de 1" com foles de superfície de Parileno
PS17	Diafragma radial de silicone Plus branco de 1,5" com superfície reta de Parileno
PS20	Diafragma radial de silicone Plus branco de 2" com Foles de superfície de Parileno
PS30	Diafragma radial de silicone Plus branco de 3" com superfície reta de Parileno
PSE20	Diafragma radial estendido de silicone Plus branco de 2" com superfície de Parileno
PSG05	Diafragma radial estendido de silicone Plus branco de 0,5" com superfície de Parileno
