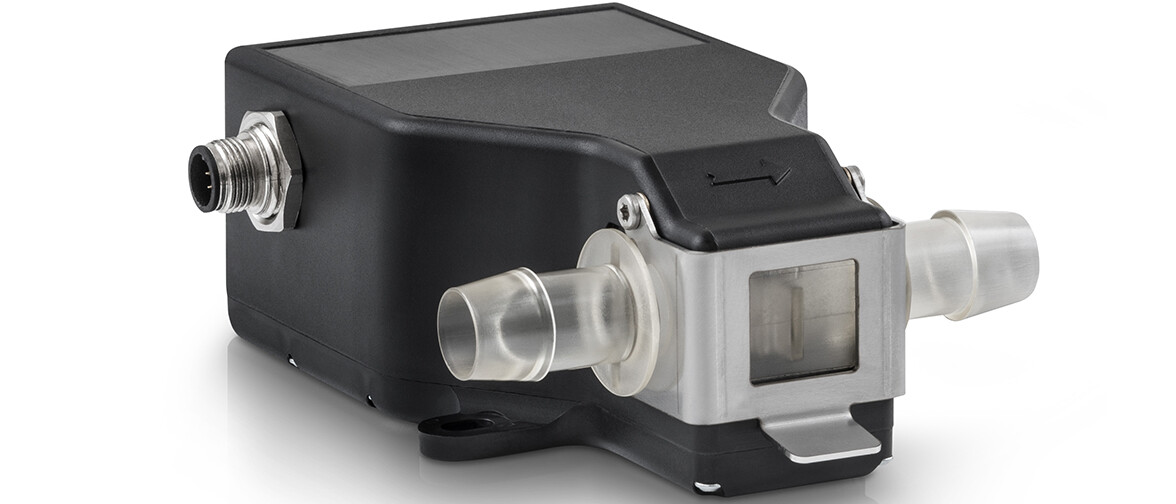

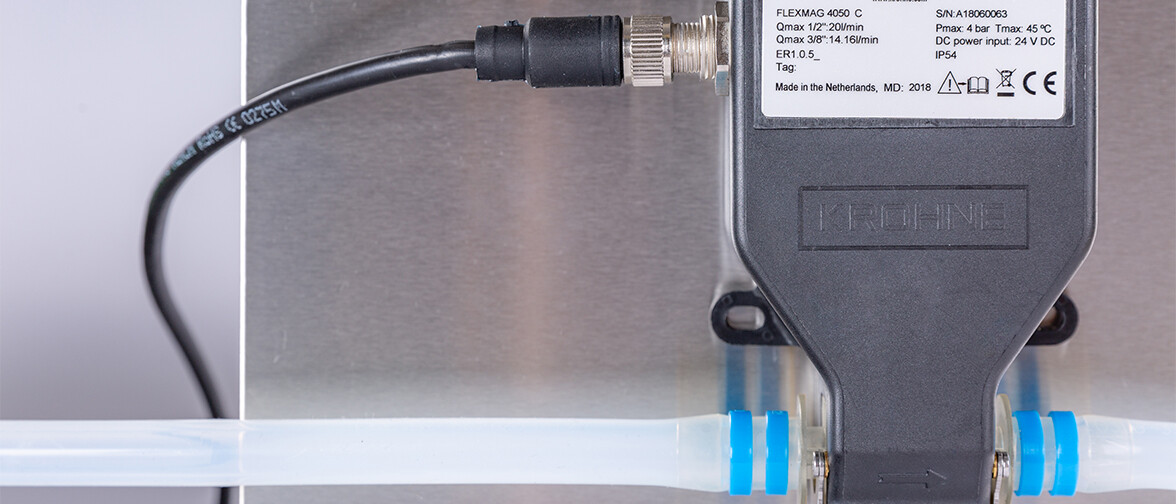

Przepływomierz KROHNE FLEXMAG 4050 C

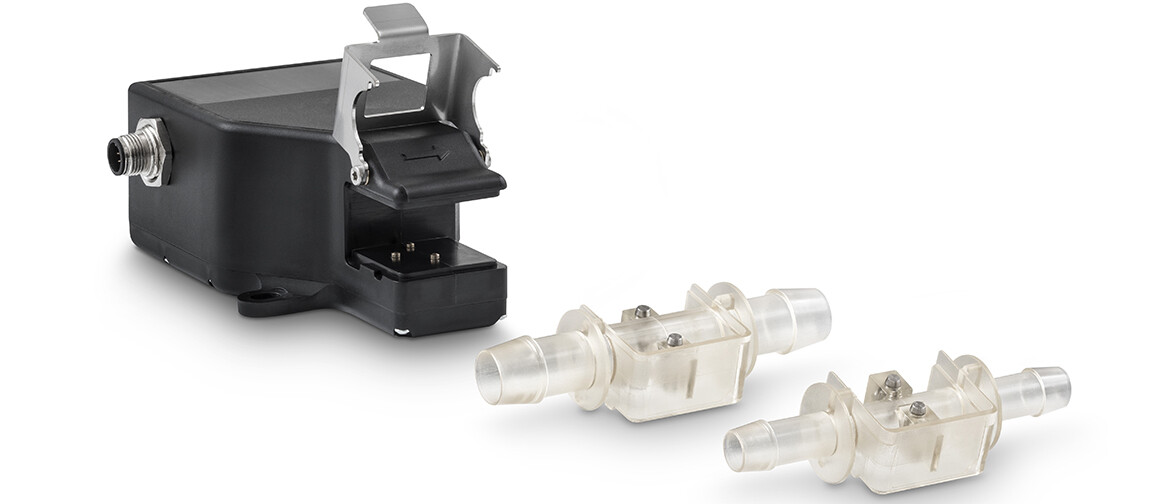

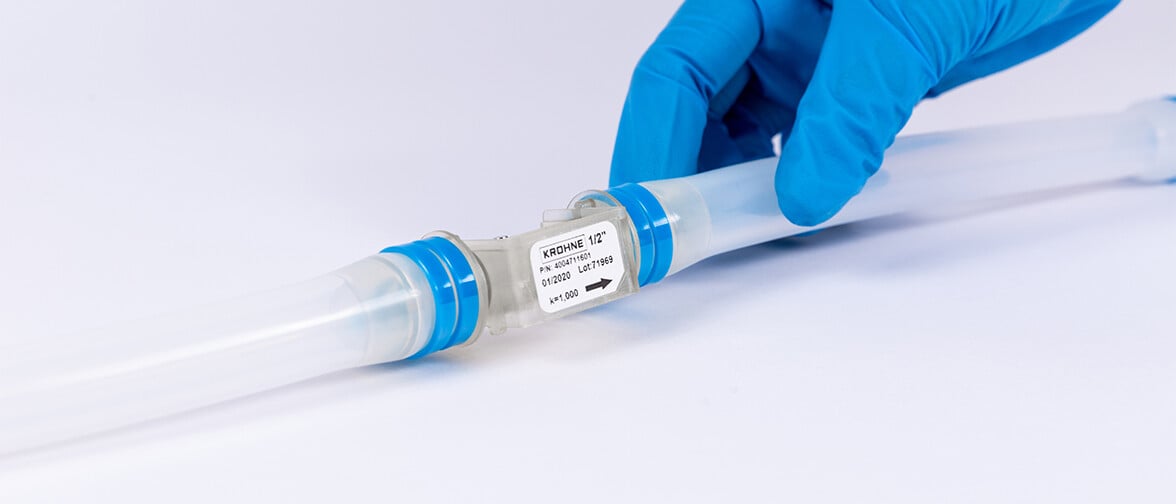

Zabezpieczenie procesu poprzez dokładny pomiar natężenia przepływu cieczy za pomocą przepływomierza elektromagnetycznego KROHNE FLEXMAG 4050 C®. Inne przepływomierze wykorzystujące technologię ultradźwiękową zależą od właściwości płynów, takich jak ciśnienie, temperatura i lepkość. Dzięki pracy w oparciu o zjawiska elektromagnetyczne i precyzję produkcji węża przepływowego, przepływomierz FLEXMAG zapewnia wysoce dokładny pomiar z wyjątkową powtarzalnością. Zapewnia całkowicie stabilny, bezpośredni i dokładny pomiar przepływu płynu bez zmiany z czasem. Przepływomierz jest wyposażony w jednorazowy, biokompatybilny i przystosowany do sterylizacji promieniowaniem gamma wąż przepływowy, która łatwo integruje się z niestandardowymi podzespołami jednorazowymi. Stanowi część szerokiej gamy akcesoriów i jest kompatybilny z:

Podzespoły jednorazowe WMArchitect
Pompy procesowe Watson-Marlow serii 530, 630 i 730 z PROFINET® i EtherNet/IP™

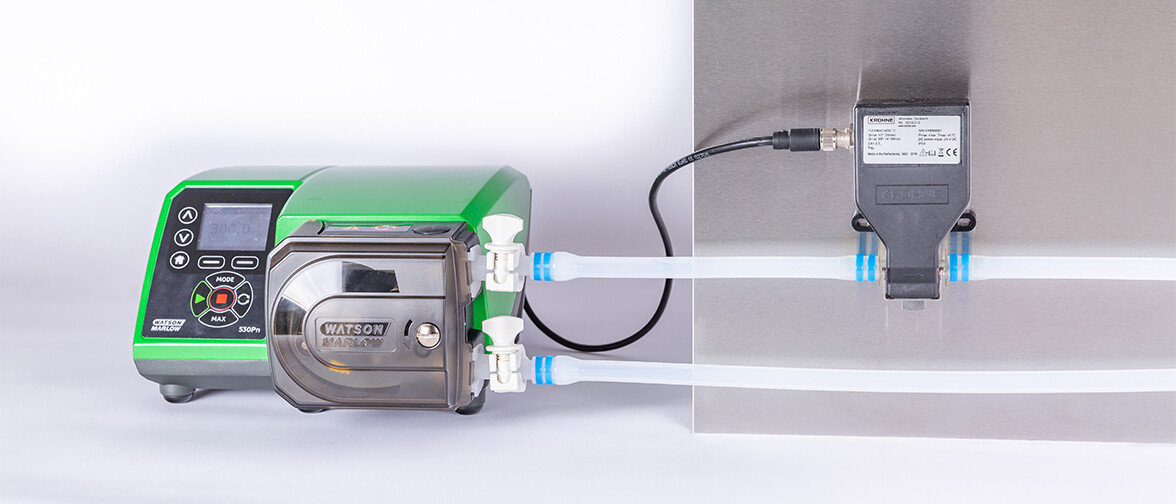

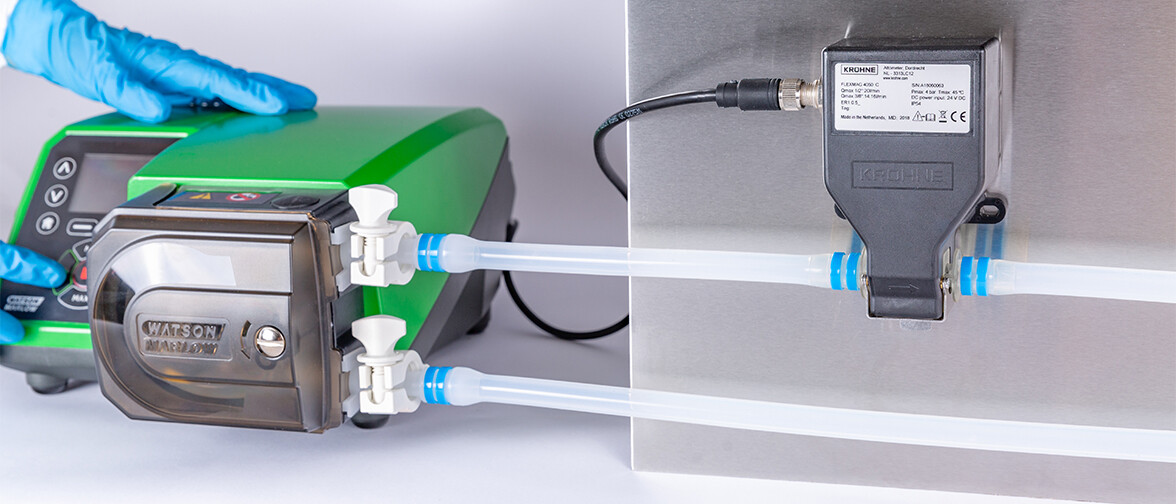

Przepływomierz dostępny jest jako zestaw z pompami Watson-Marlow i/lub zespołami WMArchitect.

Cechy i korzyści

Elektromagnetyczne przepływomierze zapewniają doskonałą dokładność i powtarzalność
Kontrola dokładnych stanów przepływu dla kompatybilnych pomp Watson-Marlow

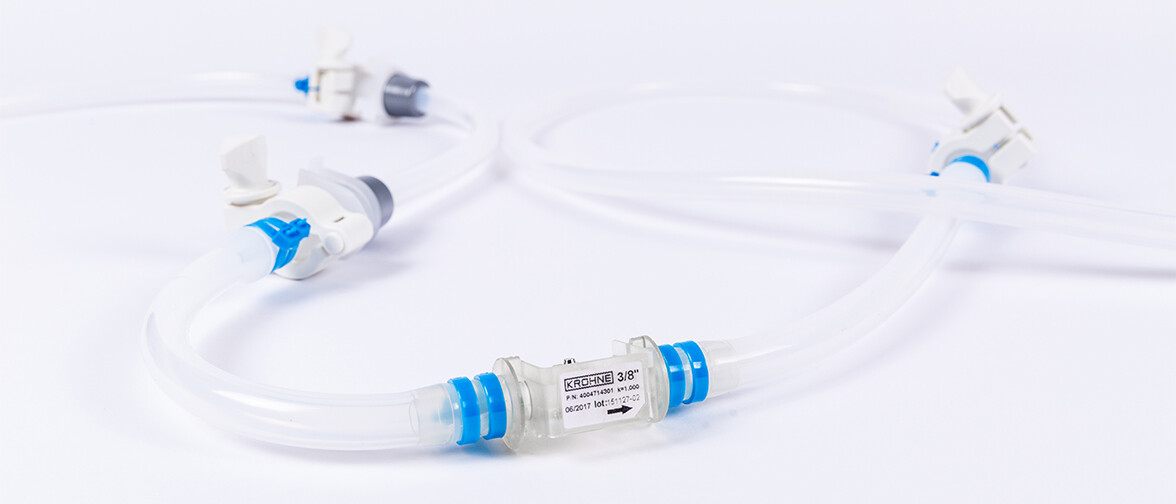

Umożliwia łatwą integrację z niestandardowymi podzespołami jednorazowymi WMArchitect w celu zapewnienia jakości produktu

Podsumowanie techniczne

Maks. ciśnienie robocze	4 bar
Maks. ciśnienie robocze	58 psi
Min. natężenie przepływu	0.015 l/min
Maks. natężenie przepływu	75 l/min
Wyjście impulsowe	0 to 1000 Hz
Min. wymagana przewodność płynu	≥20 µs/cm
Sterylność	Węże i torby przepływowe można sterylizować promieniowaniem gamma do 50 kGy i w autokawie w temperaturze do 121 °C przez 30 min
Certyfikaty i zgodność	FDA 21CFR177, USP klasa VI, Wolny od BSE/TSE

Identyfikator węża przepływu i otwór węża	Nadajnik	Zakres przepływu przepływomierza (l/min)	Błąd pomiaru zakresu natężenia przepływu i czujnika przepływu		Błąd pomiaru zakresu natężenia przepływu i czujnika przepływu		Pompy z osłoną Watson-Marlow
Średnica wewnętrzna 6,4 mm (1/4 cala)	Mały	0,015 do 3 l/min	0,1 do 1 l/min	do 3,5%	1 do 3 l/min	do 1,35%	530
Średnica wewnętrzna 6,4 mm (1/4 cala)	Mały	0,015 do 3 l/min	0,1 do 1 l/min		1 do 3 l/min		630
Średnica wewnętrzna 9,6 mm (3/8 cala)	Średnia	0,07 do 14 l/min	0,2 do 2 l/min		2 do 14 l/min		530
							630
							730
Średnica wewnętrzna 12,7 mm (1/2 cala)	Średnia	0,1 do 20 l/min	0,4 do 4 l/min		4 do 20 l/min		630
Średnica wewnętrzna 12,7 mm (1/2 cala)	Średnia	0,1 do 20 l/min	0,4 do 4 l/min		4 do 20 l/min		730
Średnica wewnętrzna 19,0 mm (3/4 cala)	Duży	0,3 do 62 l/min	0,9 do 8,5 l/min		8,5 do 62 l/min		730
Średnica wewnętrzna 25,4 mm (1 cal)	Duży	0,5 do 75 l/min	1,5 do 15 l/min		15 do 75 l/min		730

Specyfikacja techniczna

	Przepływomierz FLEXMAG 4050 C
Zakres temperatury roboczej	°C do °C
Zakres temperatury roboczej	°F do °F
Zakres temperatur przechowywania	°F do °F
Zakres temperatur przechowywania	°C do °C
Maks. ciśnienie robocze	4 bar
Maks. ciśnienie robocze	58 psi
Stopień ochrony	IP54
Zasilanie	+24 V DC
Masa	0.39 - 0.46 kg
Masa	0.86 - 1.01 lbs
Zakres natężenia przepływu	l/min do l/min
Wyjście impulsowe	0 to 1000 Hz
Min. wymagana przewodność płynu	≥20 µs/cm
Sterylność	Węże i torby przepływowe można sterylizować promieniowaniem gamma do 50 kGy i w autokawie w temperaturze do 121 °C przez 30 min
Złącze	8-stykowe M12
Przewód	w zestawie kabel o długości 2 m. Końcówka nadajnika: zamontowane 8-stykowe złącze M12. Końcówka sterowania: niezarobiona.
Certyfikaty i zgodność	FDA 21CFR177, USP klasa VI, Wolny od BSE/TSE

Mały: 0,40 kg (0,88 funta), Średni: 0,39 kg (0,86 funta), Duży: 0,46 kg (1,01 funta)

Wymiary przepływomierza FLEXMAG 4050 C

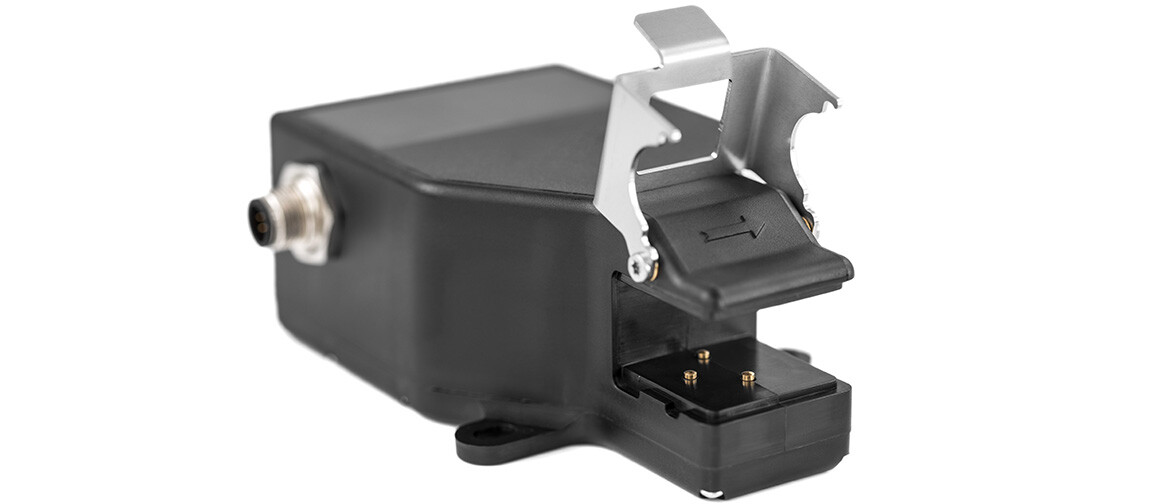

Wymiary nadajnika

Rozmiar nominalny	L	Bi	H	a	b	c	d
Duży	160 mm (6,30 cali)	100 mm (3,94 cali)	60 mm (2,36 cali)	23 mm (0,91 cali)	42 mm (1,65 cali)	100 mm (3,94 cali)	59 mm (2,32 cali)
Średnia	139 mm (5,47 cali)	90 mm (3,54 cali)	48 mm (1,89 cali)	23 mm (0,91 cali)	33 mm (1,30 cali)	82 mm (3,23 cali)	66 mm (2,60 cali)
Mały	144 mm (5,67 cali)	90 mm (3,54 cali)	48 mm (1,89 cali)	28 mm (1,10 cali)	33 mm (1,30 cali)	94 mm (3,70 cali)	66 mm (2,60 cali)
Średnica wszystkich otworów montażowych: 5,2 mm x 8,2 mm (0,20 cala x 0,32 cala). 2 dodatkowe otwory montażowe dla nadajnika dużego: c2 = 41 mm (1,61 cala); d2 = 84 mm (3,31 cala)

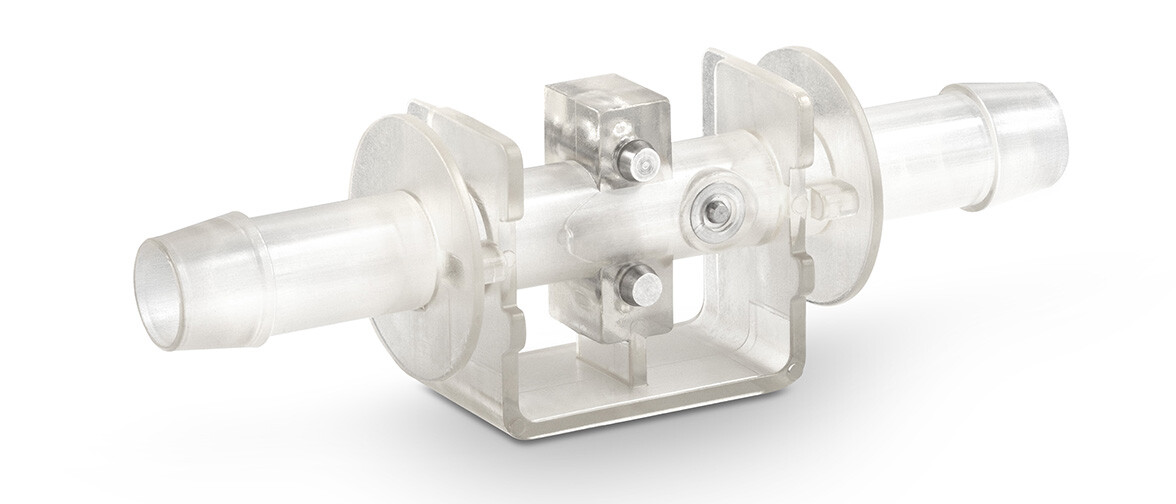

Wymiary węza przepływowego

Rozmiar nominalny	L	Bi	H	d1	d2	e
Śred. wew. 1/4 cala	70 mm (2,76 cali)	22 mm (0,87 cali)	17 mm (0,67 cali)	8,5 mm (0,33 cali)	6,0 mm (0,24 cali)	16,6 mm (0,65 cali)
Śred. wew. 3/8 cala	95 mm (3,74 cali)	30 mm (1,18 cali)	25 mm (0,98 cali)	12,6 mm (0,50 cali)	9,2 mm (0,36 cali)	25,6 mm (1,01 cali)
Śred. wew. 1/2 cala	95 mm (3,74 cali)	30 mm (1,18 cali)	25 mm (0,98 cali)	16,9 mm (0,67 cali)	12,5 mm (0,49 cali)	25,6 mm (1,01 cali)
Śred. wew. 3/4 cala	125 mm (4,92 cali)	45 mm (1,77 cali)	41 mm (1,61 cali)	23,4 mm (0,92 cali)	19,0 mm (0,75 cali)	36,0 mm (1,42 cali)
Śred. wew. 1 cal	140 mm (5,51 cali)	45 mm (1,77 cali)	41 mm (1,61 cali)	29,9 mm (1,18 cali)	25,4 mm (1,00 cali)	44,0 mm (1,73 cali)

Materiały konstrukcyjne

Materiał obudowy	akrylonitryl-butadien-styren (ABS), Poliwęglan (PC)
Materiał zwilżony	Hastelloy C22, Polysulfone (UDEL 1700)

Pakiet walidacyjny dla KROHNE FLEXMAG 4050 C

Zamówienie pakietu walidacyjnego dla KROHNE FLEXMAG 4050 C.

Pobierz przewodnik ogólny

Przewodnik podsumowujący walidację przepływomierza FLEXMAG 4050 C

Przewodnik podsumowujący walidację w formacie PDF - 514,1kb

Poproś o pełny przewodnik walidacji

Imię*

Nazwisko*

Adres e-mail*

Firma*

Wiadomość

Zrzeczenie się odpowiedzialności: Niniejszym oświadczasz, że udostępnione wytyczne walidacji są przeznaczone wyłącznie do użytku prywatnego jako pomoc w kwalifikacji produktów wymienionych w tych wytycznych.

Zgadzasz się także, że nie będziesz kopiować, przekazywać dalej, przesyłać, przypisywać, sprzedawać, transmitować, wypożyczać, udostępniać, modyfikować, adaptować, edytować ani przesyłać wytycznych walidacji innym stronom bez uprzedniej zgody WMFTS.

Tak

Arkusz danych

FLEXMAG 4050 C Flowmeter datasheet (PL).pdf
PDF - 951kb

Instrukcje

KROHNE FLEXMAG 4050 C manual (EN).pdf
PDF - 2,3mb
KROHNE FLEXMAG 4050 C quick start manual (EN).pdf
PDF - 821kb

Kody produktu

Dostępne są przepływomierze FLEXMAG w połączeniu z pompami w obudowie 530, 630, 730 oraz zintegrowane z zespołami WMArchitect. Dodatkowe funkcje dostępne w połączeniu z pompami w obudowie En/Pn. Produkty te nie są oferowane oddzielnie.
