Pompen - op paneel gemonteerde pompen

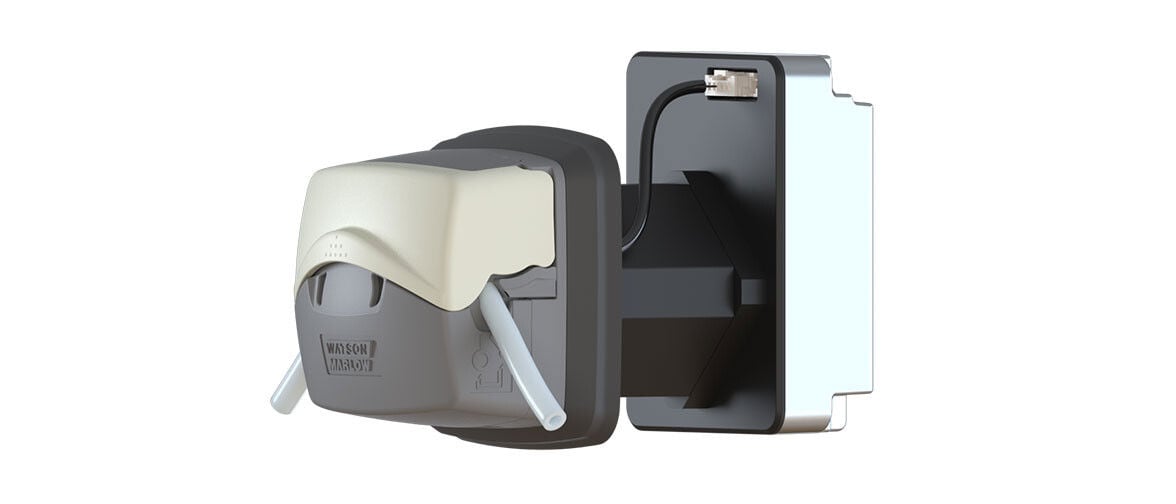

100 serie paneelmontage pompen

Overzicht

Pompen uit de 100 serie met lage opbrengst

De 100 serie combineert prestaties, functionaliteit en design. Met zijn iconische flip-top ontwerp is het een industrieel standaard OEM-product in medische apparatuur, biotechnologie en diagnostische toepassingen, en ook zeer populair in veel andere toepassingen. De 100 serie is populair vanwege de nauwkeurige en herhaalbare opbrengsten met lage pulsatie, aantrekkelijk ontwerp en compacte afmetingen.

Kenmerken

  • Hoge nauwkeurigheid en herhaalbare opbrengsten voor eenkanaals , continue slang toepassingen
  • Opbrengsten tot 349 ml/min voor continu gebruik en tot 510 ml/min voor periodiek gebruik
  • 0,5 mm tot 4,8 mm diameter, 1,6 mm wanddikte slang
  • Zeer nauwkeurige en herhaalbare opbrengsten tot aan gemiddelde drukwaarden

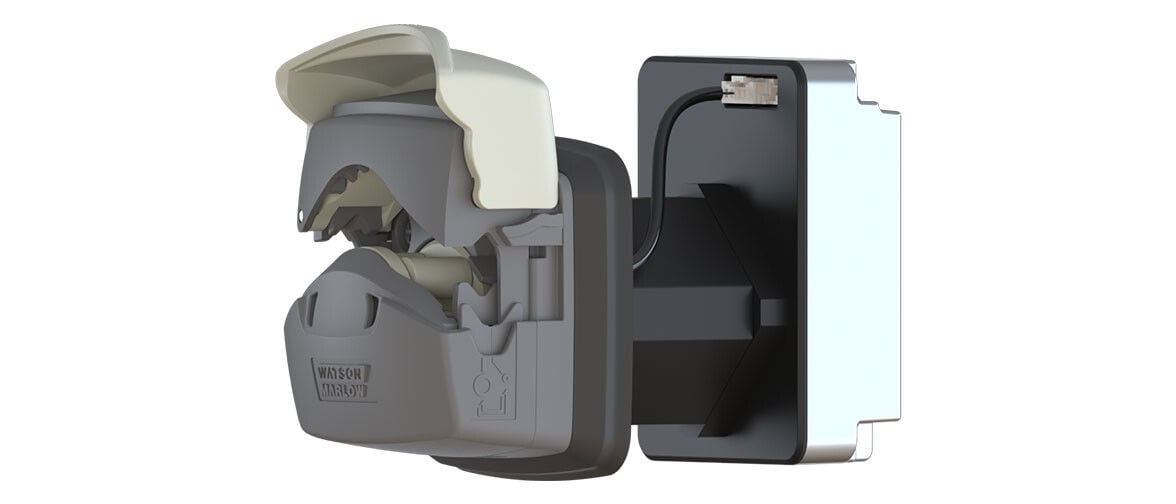

  • Foutloos slang wisselen in enkele seconden
  • 114 met vier rollers en 116 met 6 rollers voor lage pulsatie
  • DV versie voor slang levensduur en DVP voor hogere druk

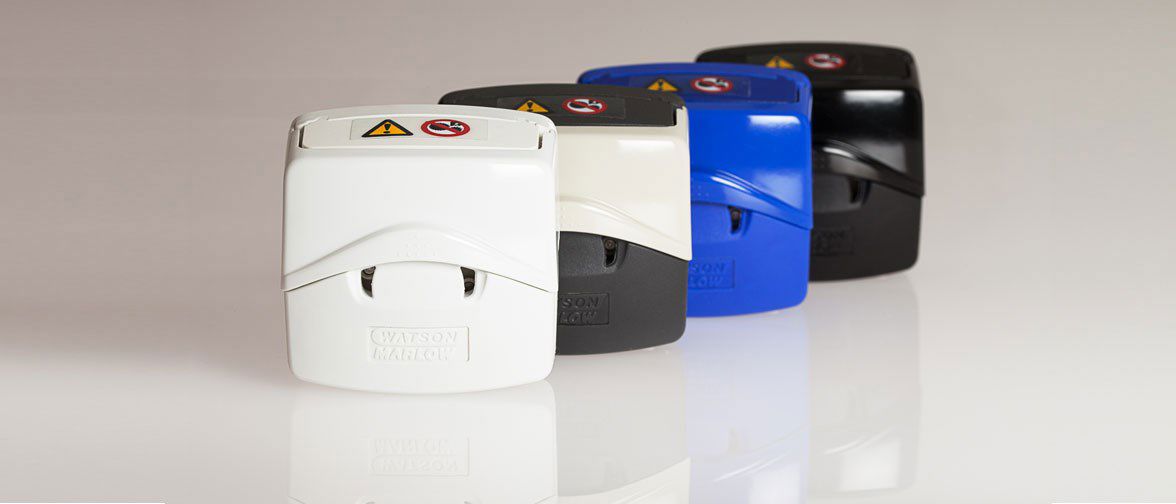

  • Een serie kleur opties
  • Andere opties zijn o.a. een afdekking-open sensor, een rotatiesensor en aangepaste occlusie.

Aandrijvingen

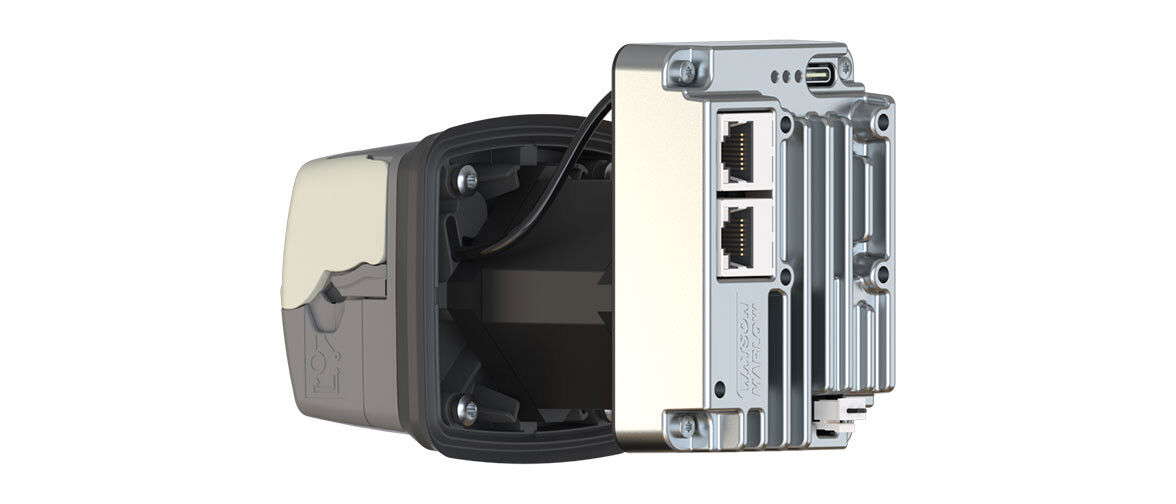

  • 100DriveSure: geïntegreerde 12 V tot 48 V gelijkstroom stappenmotor met Industrial Ethernet en analoge besturing, afgedichte montageplaat en PC software (WM Connect)

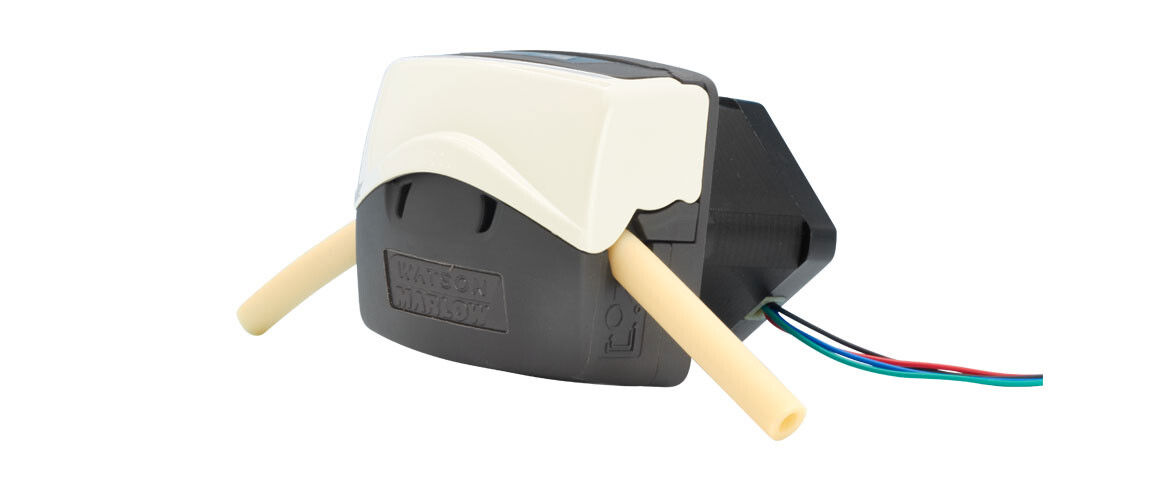

  • 100ST: compacte stappenmotor voor nauwkeurige, digitale toerentalregeling

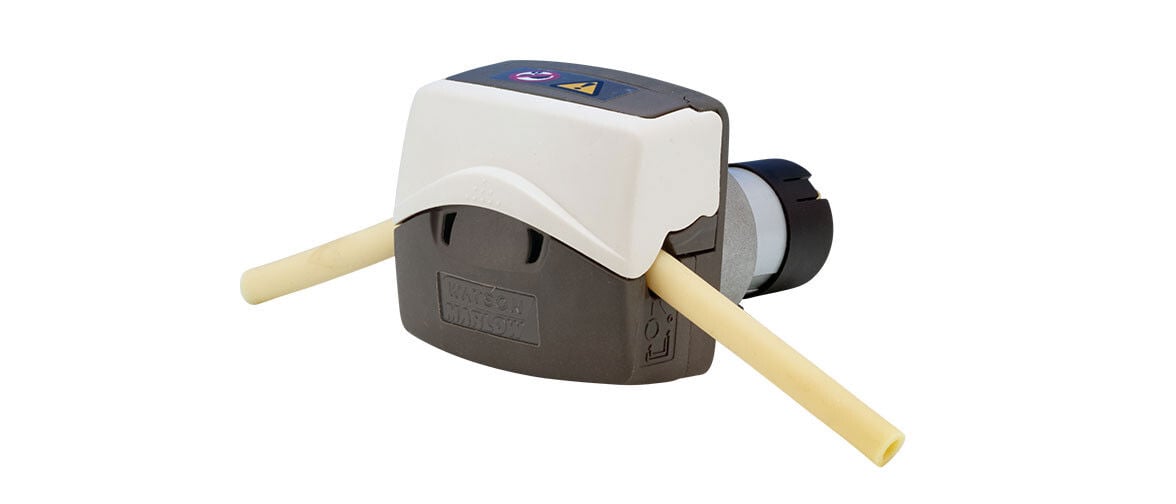

  • 100FD: Eenvoudige gelijkstroommotoren van 12 V en 24 V bij verschillende toerentallen
  • 100VDL: borstelloze gelijkstroom directe aandrijving met geïntegreerde 0-4 V analoge regeling

Technische samenvatting

MotortypenBorstelloze DC-motor met variabele snelheid, DC-motor met vaste snelheid, DriveSure borstelloze DC-motor, NEMA 17 stappenmotor, Stappenmotor
Pompkop opties114DV, 114DVP
StandaardenBS EN 55011-2016+A2-2021, BS EN 61010-1, BS EN IEC 61326-1-2021, CE, CSA C22.2 No. 61010-1-12/AMD1:2018, EN 61010-1:2010/A1:2019, FCC 47CFR (Deel 15), IEC 61010-1:2010/AMD1:2016, RoHS, UL 61010-1:2012/R:2019-07

De tabel met een technische samenvatting bevat een overzicht van de functies die binnen het bereik beschikbaar zijn. Zie het tabblad 'Specificaties' voor modelspecifieke informatie.

Deel

Prestaties

100 DriveSure ADC/En/Pn prestaties

Opbrengst (ml/min) per slangdiameter, gebaseerd op 0,1 tpm (Min.) tot 410 tpm (Max.)
Pompkop 0,5 mm 0,8 mm 1,6 mm 2,4 mm 3,2 mm 4,0 mm 4,8 mm
Min Max. Min Max. Min Max. Min Max. Min Max. Min Max. Min Max.
114DV 0,002 9,3 0,004 17,4 0,014 57,4 0,029 118 0,048 195 0,068 277 0,085 349
114DVP 0,002 9,3 0,004 17,4 0,014 57,4 0,029 118 0,048 195 0,068 277 0,085 349
116DV 0,002 7,1 0,003 12,0 0,011 43,4 0,022 90,8 0,032 127 0,043 158 0,048 184
116DVP 0,002 7,2 0,003 12,1 0,010 43,5 0,021 88,1 0,031 127 0,040 152 0,046 167

De prestatiegegevens zijn gebaseerd op 48 V DC voeding, verpompen van water, met 0 bar verschil tussen inlaat- en persdruk. Werkelijke prestaties zijn afhankelijk van het voltage van de voeding (DriveSure serie 12 V tot 48 V DC). Neem contact op met een plaatselijke vertegenwoordiger van Watson-Marlow voor meer informatie.

100 ST/DV prestaties

Opbrengst (ml/min) slang met een wanddikte van 1,6 mm
Slangbinnendiameter (mm) (ml/omw) Snelheid (tpm)
100 400 600 (intermitterend)
0,5 0,02 2,2 9,1 13,5
0,8 0,04 4,3 17 26
1,6 0,14 14 56 84
2,4 0,29 29 115 175
3,2 0,47 47,5 190 285
4,0 0,67 67 270 405
4,8 0,85 85 340 510
Motorcode (P/N) Stroom A/fase max. toerental laag koppel max. toerental medium koppel max. toerental hoog koppel
Z2 1,2 600* 400* 300*

*Globale cijfers, getest met een eenvoudige bipolaire aandrijving bij 24 V DC en nominale spanning, met toenemende snelheid.

Aangepaste opties
Geen zichtbare rotatie - bedekte gaten
Schakelaar voor logic uitschakeling en rotatiesensor
Aangepaste kleuren
Aangepaste occlusie-instellingen
Opbrengst (ml/min) slang met een wanddikte van 1,6 mm
Slangbinnendiameter (mm) (ml/omw) Snelheid (tpm)
60 190 350*
0,5 0,02 1,4 4,3 8,0
0,8 0,04 2,6 8,2 15
1,6 0,14 8,4 26,5 49
2,4 0,29 17,5 55 100
3,2 0,47 28,5 90,5 165
4,0 0,67 40,5 128 235
4,8 0,85 51 160 300

*Alleen toepassingen met lage druk. Pompsil tot een diameter van 4,8 mm. Andere slangen tot een diameter van 3,2 mm.

Aangepaste opties
Aandrijvingen Encoder met 3 pulsen per motoromwenteling
Alternatieve snelheden beschikbaar
Pompkoppen Geen zichtbare rotatie - bedekte gaten
Schakelaar voor logic uitschakeling en rotatiesensor
Aangepaste kleuren
Modellen voor slangen met dunne wand
Aangepaste occlusie-instellingen

Prestaties 100DriveSure/DV

Opbrengst (ml/min) slang met een wanddikte van 1,6 mm
Slangbinnendiameter (mm) Snelheid (tpm)
8 408
0,5 0,16 8
0,8 0,32 16
1,6 1,10 57
3,2 3,80 194
4,8 6,80 347

Opbrengsten zijn alleen bedoeld als richtlijn bij 0 bar. Test altijd de pompkopcapaciteit in het relevante vloeistofsysteem

Specificaties

Technische specificaties

100 DriveSure ADC/En/Pn100 ST/DV100 FD/DV
MotortypenNEMA 17 stappenmotor Stappenmotor DC-motor met vaste snelheid
Pompkop opties114DV, 114DVP 114DV 114DV
Aantal rollers4 4 4
Aantal kanalen1 1 1
Snelheid resolutie0.1 tpm
Voedingsspanning12 V tot 48 V DC +24V DC +24V DC, 12 V DC
Bedrijfstemperatuurbereik 5 °C tot 40 °C-10 °C tot 45 °C-10 °C tot 45 °C
Bedrijfstemperatuurbereik 41 °F tot 104 °F14 °F tot 113 °F14 °F tot 113 °F
Nominaal vermogen75 W
Stroomverbruik10W 5W
Max ingangsspanning3 A
Bedieningsopties0 V tot 10 V, 2 Hz tot 2000 Hz, 4 mA tot 20 mA, Aanzuigsnelheid, EtherNet/IP™, PROFINET®, Vast toerental Vast toerental
AlarmenAfdekking-open, Hardware fout, Onder/overspanning, Overstroom, Snelheid, Software fout, Stand, Te hoge temperatuur
OutputsStoring, Tacho
Externe inputsAanzuigschakelaar
Gewicht0.8 - 0.9 kg0.45 kg0.3 kg
Gewicht1.764 - 1.984 lbs
PlaatsBinnen, behuizing Binnen, behuizing Binnen, behuizing
Bescherming tegen indringen van vuilIP66 geschikte paneelafdichting
Vochtigheid80% tot 31 °C (88 °F), lineair dalend tot 50% bij 40 °C (104 °F)
Geluid<60 dB(A) EMI ruisonderdrukkingsfilter
Max. hoogte2000 m
Max. hoogte6561 ft
OverbrengingsverhoudingOverbrenging; 100:1, 30:1, 15:1
StandaardenBS EN 55011-2016+A2-2021, BS EN IEC 61326-1-2021, CSA C22.2 No. 61010-1-12/AMD1:2018, EN 61010-1:2010/A1:2019, FCC 47CFR (Deel 15), IEC 61010-1:2010/AMD1:2016, UL 61010-1:2012/R:2019-07
Certificatie en complianceCB certificaat, EMC, NRTL certificatie
Grootte compatibele slangdiameter 0.5, 0.8, 1.6, 2.4, 3.2, 4, 4.8 mm0.5, 0.8, 1.6, 2.4, 3.2, 4, 4.8 mm0.5, 0.8, 1.6, 2.4, 3.2, 4, 4.8 mm
Compatibele slangwanddikte 1.6 mm1.6 mm1.6 mm
DC weerstand/Zelfinductie3,5 ohm/6,4 mH +/-10%
Vereiste driverBipolair, tot 1,2 A
Benadering levensduur motorTot 3000 uur
Uitgangen alleen voor ADC versie. Alarmen zijn alleen voor EtherNet/IP™ & PROFINET versies. Voor gedetailleerde specificaties van individuele modellen kunt u de product referentiehandleiding raadplegen of contact opnemen met de vertegenwoordiger van WMFTS.

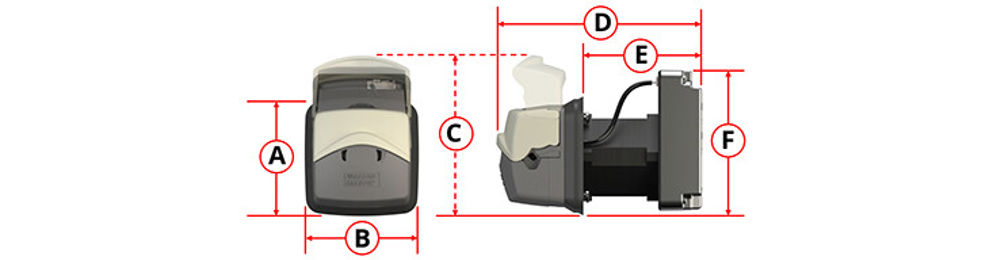

100 DriveSure ADC/En/Pn afmetingen

A B C D E F
mm in mm in mm in mm in mm in mm in
73 2,87 74 2,91 98 3,85 128 5,04 73 2,87 89 3,50

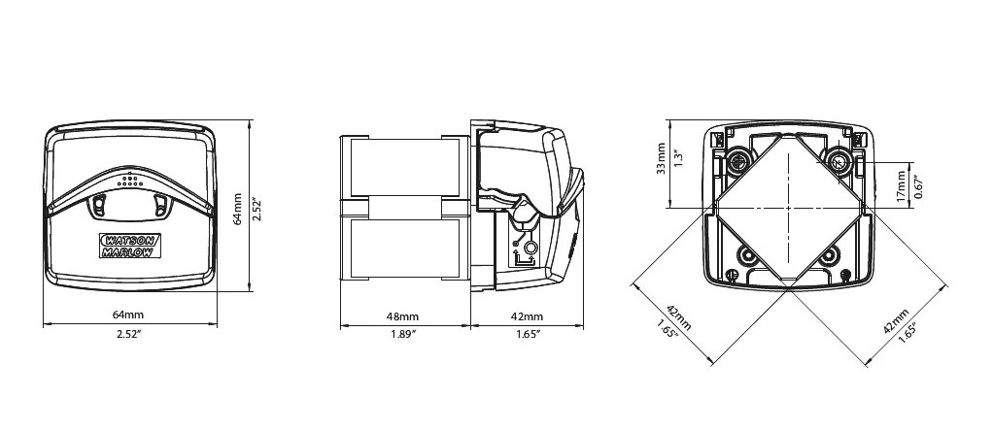

100 ST/DV Afmetingen

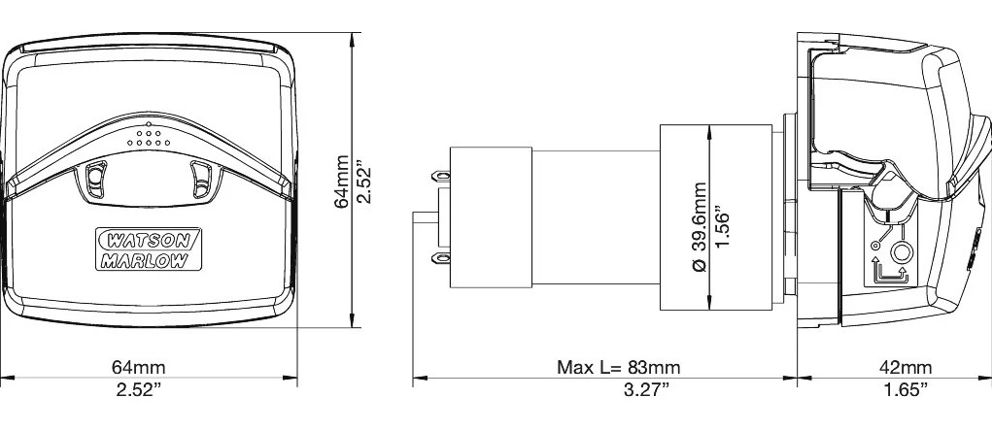

100 FD/DV Afmetingen

Constructie materialen

PompkopbehuizingGrilamid PA12, Polyacrylamide—IXEF (PARA)
PompkoprotorFPM-rubber, Polyacrylamide—IXEF (PARA), PTFE gevuld PBT, Roestvrij staal
PompkoprollerPTFE gevuld PBT
LagersRoestvrij staal
Adapterplaat.IXEF-PARA
AandrijfasRoestvrij staal
VerenRoestvrij staal
MotorAluminium, Plasma nitride gecoat roestvrij staal
Controller behuizingABS/PC, Aluminium
MontageplaatGeanodiseerd aluminium, Nitril, Polyarylamide (PARA)-halogeenvrij, UL94 V-0 geclassificeerd, Thermoplastisch elastomeer (TPE)

De vermelde informatie heeft betrekking op het volledige assortiment. Voor gedetailleerde specificaties van individuele modellen/componenten kunt u de product referentiehandleiding raadplegen of contact opnemen met de vertegenwoordiger van WMFTS.

Documentatie

Datasheet

  1. 100 DriveSure ADCEnPn datasheet (NL).pdf
    PDF - 1,3mb
  2. 100 VDLDV datasheet (NL).pdf
    PDF - 1,2mb
  3. 100 FDDV datasheet (NL).pdf
    PDF - 1,2mb
  4. 100 STDV datasheet (NL).pdf
    PDF - 1,2mb
  5. 100 DSDV datasheet (NL).pdf
    PDF - 837,8kb

Handleidingen

  1. 114 pumpheads manual (EN).pdf
    PDF - 1,6mb
  2. DriveSure ADC En Pn manual (NL).pdf
    PDF - 4,7mb

Overige hulpmiddelen

  1. 100 DriveSure En.step
    STEP - 25,9mb
  1. GSDML-V2.42-Watson Marlow-WM DrivesurePn-20230427.zip
    ZIP - 3,9kb
  2. WatsonMarlowConnectInstaller-1.16.1.zip
    ZIP - 67mb
  3. WatsonMarlowConnectInstaller-1.17.0.zip
    ZIP - 67mb
  1. WM-DrivesureEn-v1-6.eds
    EDS - 84,4kb
  2. WM-DrivesureEn-rev-1-5.eds
    EDS - 84,7kb
  1. drivesure-firmware-1.16.1.bundle
    BUNDLE - 596,8kb
  1. 100 panel cutout.stp
    STP - 43,4kb

Video's

Bestelinformatie

Productcodes

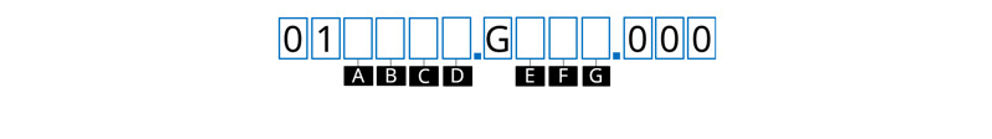

100 DriveSure ADC/En/Pn productcodes

A
B
C
D
E
F
Product
Besturing
Kabellengte
Pompkop kleur
Pompkop
Druk
0 = complete pomp 4 = ADC 1 = 1 m (3,28 ft) kabel 0 = Geen pompkop 0 = Geen pompkop 0 = Geen pompkop
6 = Alleen aandrijving 8 = En (EtherNet/IPTM) 3 = 3 m (9,84 ft) kabel 1 = Standaardkleur A = 114 S = Standaarddruk
9 = Pn (PROFINET®) 2 = Zwart B = 116 P = Plus druk
3 = Wit
Accessoires en reserveonderdelen
Product Productcode
100 Serie DriveSure afgedichte montageplaat/sensor 019.IPMP.DVS
DriveSure kabelset 24 V voeding/USB-C - alleen voor proeven* 009.24CP.DVS
DriveSure kabelset 48 V voeding/USB-C - alleen voor proeven* 009.48CP.DVS
1 m stroomkabel DriveSure ADC/En/Pn 009.1PW.DVS
3 m stroomkabel DriveSure ADC/En/Pn 009.3PW.DVS
1 m regelkabel DriveSure ADC 009.1CC.DVS
3 m regelkabel DriveSure ADC 009.3CC.DVS
Ethernet kabel, RJ45 naar RJ45, CAT 5e AFGESCHERMD, 3m 059.9123.000
PROFINET® Kabel, RJ45 naar RJ45, CAT 5e AFGESCHERMD, 3m 059.9128.000

*In de kabelset is de netstroomkabel niet inbegrepen. Indien nodig, een voor uw regio geschikt netsnoer bestellen.

100 ST/DV productcodes

Productcodes pomp
Omschrijving Voeding Snelheid (tpm) met 114DV met 114DVP
114ST-stappenmotor aandrijving 24VDC 0 - 600 010.5Z2S.00A 010.5Z2S.P0A
Productcodes voor slangen voor 114DV- en 114DVP pompkoppen
Diameter/wand Pumpsil Marprene Bioprene STA-PURE PFL PVC* STA-PURE PCS
0,5/1,6 mm 913.A005.016 902.0005.016 933.0005.016
0,8/1,6 mm 913.A008.016 902.0008.016 933.0008.016
1,6/1,6 mm 913.A016.016 902.0016.016 933.0016.016 965.0016.016 E3603.016.16 960.0016.016
2,4/1,6 mm 913.A024.016 902.0024.016 933.0024.016
3,2/1,6 mm 913.A032.016 902.0032.016 933.0032.016 965.0032.016 E3603.032.16 960.0032.016
4,0/1,6 mm 933.0040.016 E3603.040.16
4,8/1,6 mm 913.A048.016 902.0048.016 933.0048.016 965.0048.016 E3603.048.16 960.0048.016

*alleen aanbevolen voor 114DVP +druk pompkop

100 FD/DV productcodes

Productcodes pomp
Omschrijving Voeding Snelheid (tpm) met 114DV met 114DVP
114FD DC-motoraandrijving 12VDC 60 010.5AM0.00A 010.5AM0.P0A
24VDC 60 010.5BM0.00A 010.5BM0.P0A
12VDC 190 010.5AS0.00A 010.5AS0.P0A
24VDC 190 010.5BS0.00A 010.5BS0.P0A
12VDC 350 010.5AU0.00A# 010.5AU0.P0A#
24VDC 350 010.5BU0.00A# 010.5BU0.P0A#

# Alleen toepassingen met lage druk. Pompsil tot een diameter van 4,8 mm. Andere slangen tot een diameter van 3,2 mm

Productcodes voor slangen voor 114DV- en 114DVP pompkoppen
Diameter/wand Pumpsil Marprene Bioprene STA-PURE PFL PVC* STA-PURE PCS
0,5/1,6 mm 913.A005.016 902.0005.016 933.0005.016
0,8/1,6 mm 913.A008.016 902.0008.016 933.0008.016
1,6/1,6 mm 913.A016.016 902.0016.016 933.0016.016 965.0016.016 E3603.016.16 960.0016.016
2,4/1,6 mm 913.A024.016 902.0024.016 933.0024.016
3,2/1,6 mm 913.A032.016 902.0032.016 933.0032.016 965.0032.016 E3603.032.16 960.0032.016
4,0/1,6 mm 933.0040.016 E3603.040.16
4,8/1,6 mm 913.A048.016 902.0048.016 933.0048.016 965.0048.016 E3603.048.16 960.0048.016

*alleen aanbevolen voor 114DVP +druk pompkop

100DriveSure/DV Productcodes

Productcodes pomp
Omschrijving Motorregeling Productcode
PMD24CV114 0-10 V Neem contact op met uw plaatselijke Watson-Marlow-vertegenwoordiger
PMD24CI114 4-20 mA Neem contact op met uw plaatselijke Watson-Marlow-vertegenwoordiger

Neem voor montageplaatopties, meetsnoeren en andere pompkopconfiguraties contact op met uw plaatselijke Watson-Marlow-verkoopvertegenwoordiger

Productcodes voor slangen voor 114DV- en 114DVP-pompkoppen
Diameter/wand Pumpsil Marprene Bioprene STA-PURE PFL PVC* Neoprene* STA-PURE PCS
0,5/1,6 mm 913.A005.016 902.0005.016 933.0005.016
0,8/1,6 mm 913.A008.016 902.0008.016 933.0008.016 920.0008.016
1,6/1,6 mm 913.A016.016 902.0016.016 933.0016.016 965.0016.016 E3603.016.16 920.0016.016 960.0016.016
2,4/1,6 mm 913.A024.016 902.0024.016 933.0024.016
3,2/1,6 mm 913.A032.016 902.0032.016 933.0032.016 965.0032.016 E3603.032.16 920.0032.016 960.0032.016
4,0/1,6 mm 933.0040.016 E3603.040.16
4,8/1,6 mm 913.A048.016 902.0048.016 933.0048.016 965.0048.016 E3603.048.16 920.0048.016 960.0048.016

*alleen aanbevolen voor 114DVP +druk pompkop

Aanbevolen producten

  1. Pompkoppen uit de 100 serie

    Pompkoppen uit de 100 serie

    Iconische flip pompen voor lage opbrengsten tot 510 ml/min. Nauwkeurige opbrengsten tot een gemiddelde druk.

    Pompkoppen

  2. Pumpsil-slangen

    Pumpsil-slangen

    Platinum-cured siliconeslang met ultragladde binnenwand en uitstekende stroomstabiliteit. -20 ºC tot 80 ºC (-4 ºF tot 176 ºF).

    Slangen - peristaltisch

  3. Bioprene: Thermoplastische slangen

    Bioprene: Thermoplastische slangen

    Thermoplastische slangen met een lange peristaltische levensduur en lage doorlaatbaarheid. 5 ºC tot 80 ºC (23 ºF tot 176 ºF).

    Slangen - peristaltisch

Gerelateerde producten

  3. 400/B serie meerkanaals pompen

    400/B serie meerkanaals pompen

    Een tot drie-kanaals pompen voor lage opbrengsten tot 82 ml/min. Ondersteunt drie verschillende soorten slangen.

    Pompen - op paneel gemonteerde pompen

  4. Compacte pompen uit de 400/M serie

    Compacte pompen uit de 400/M serie

    Eén tot acht kanaalpompen voor gemiddelde opbrengsten tot 200 ml/min. Compact ontwerp en Luer-connectors voor 'fit and forget'-toepassingen.

    Pompen - op paneel gemonteerde pompen

  8. Compacte pompen uit de 400/M serie

    Compacte pompen uit de 400/M serie

    Eén tot acht kanaalpompen voor gemiddelde opbrengsten tot 200 ml/min. Compact ontwerp en Luer-connectors voor 'fit and forget'-toepassingen.

    Pompen - op paneel gemonteerde pompen

Onze specialisten op het gebied van pompen zijn er om u te helpen succesvol te zijn.

Om een product te bestellen of een vraag te stellen

Neem contact op met onze experts
