Pompen - op paneel gemonteerde pompen

400/RXMD serie paneelmontage pompen

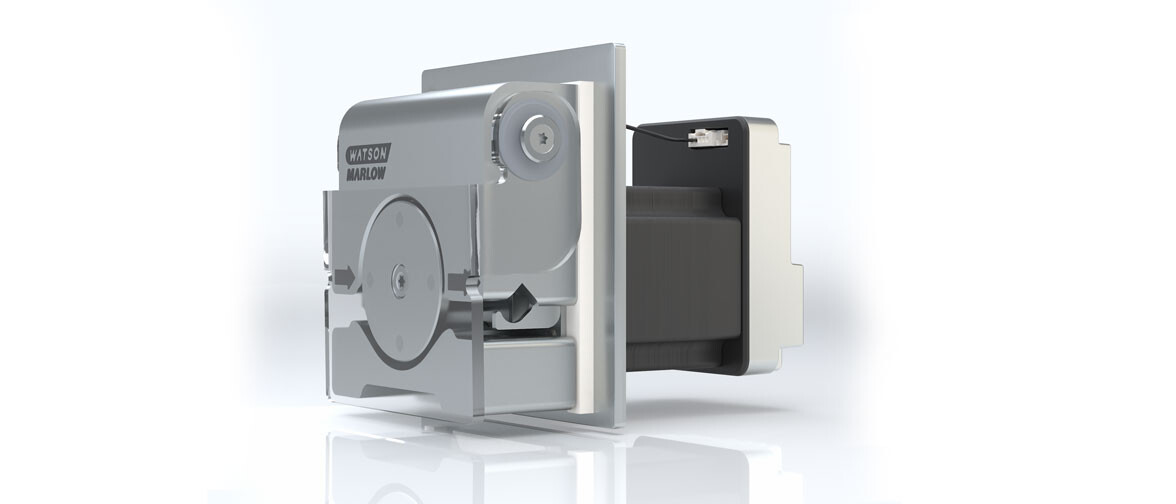

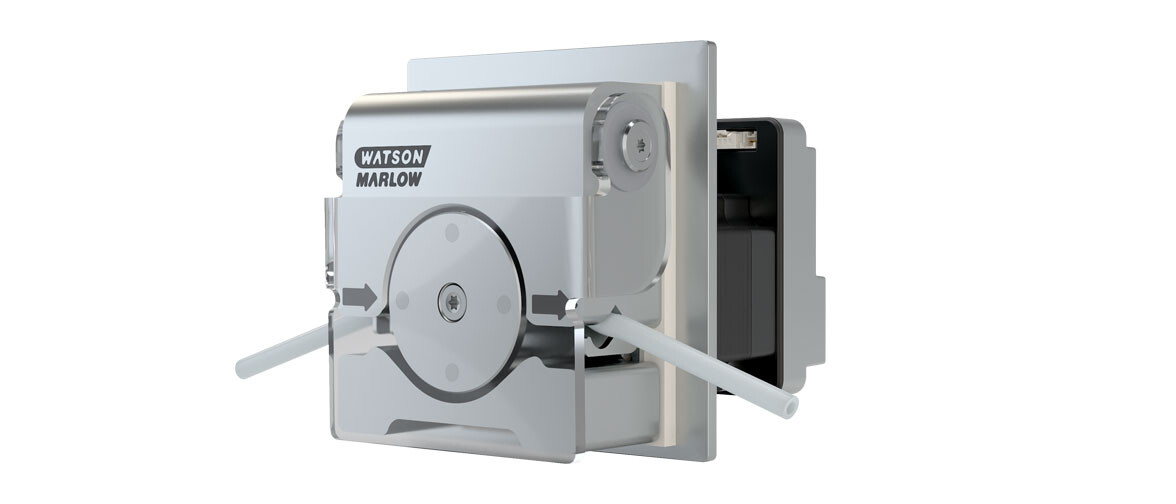

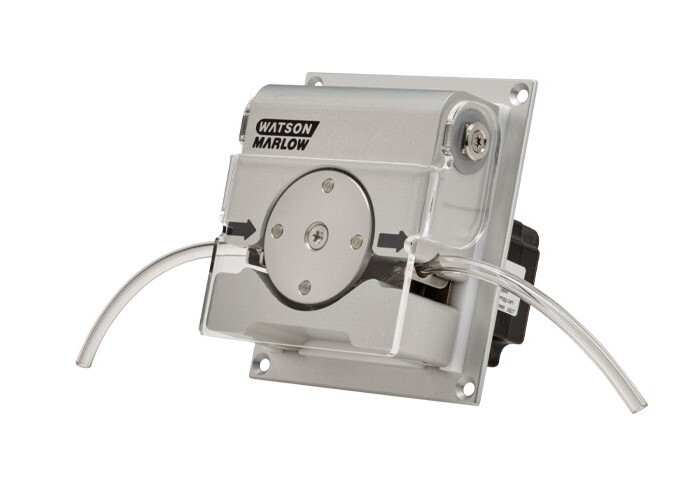

400RXMD drukgestuurde pomp

Speciaal ontworpen voor chirurgische koelingstoepassingen zoals RF- en microgolfablatie.

De pompen van de 400RXMD-serie voldoen aan de eisen van de markt voor medische toepassingen waar opbrengst- en drukregeling kritieke factoren zijn. In medische toepassingen zorgt de regelnauwkeurigheid van de 400RXMD voor een precieze aanvoer, wat de behandeling effectiever maakt. De 400RXMD minimaliseert het risico op menselijke fouten en beschermt uw proces vanuit het ontwerp. De mogelijkheid om de pomp in de fabriek in te stellen betekent dat het druk-opbrengst profiel kan worden afgestemd op de vereisten van elke toepassing. Daarom testen we elke pomp volgens het specifieke testprotocol van elke klant.

Aandrijvingen

400RXMD DriveSure: geïntegreerde 12 V tot 48 V gelijkstroom stappenmotor met Industrial Ethernet en analoge besturing, afgedichte montageplaat en PC software (WM Connect)
400ST/RXMD: Stappenmotor alleen voor integratie van de regeling door de klant
400VDL/RXMD: Borstelloze DC-motor met geïntegreerde regeling

Kenmerken

Opbrengsten tot 500 ml/min en een druk tot 8 bar
Eenvoudige vervanging van de slangen met geautomatiseerde slangklemmen en snel laden met hendels
Nauwkeurige en consistente vloeistoftoevoer via een innovatief afstelmechanisme voor de pomp
Nauwkeurig samengesteld voor high performance en een lange levensduur
Aangepaste end-of-line prestatietests
Stille loop
Eenvoudige reiniging

Technische samenvatting

Motortypen	Borstelloze DC-motor met variabele snelheid, DriveSure borstelloze DC-motor, NEMA 24 stappenmotor, Stappenmotor
Pompkop opties	RX, RXMD
Standaarden	BS EN 55011-2016+A2-2021, BS EN 61010-1, BS EN IEC 61326-1-2021, CAN/CSA C22.2 Nr. 61010-1, CE, CSA C22.2 No. 61010-1-12/AMD1:2018, EN 61010-1:2010/A1:2019, FCC 47CFR (Deel 15), IEC 61010-1, IEC 61010-1:2010/AMD1:2016, RoHS, UL 61010-1, UL 61010-1:2012/R:

De tabel met een technische samenvatting bevat een overzicht van de functies die binnen het bereik beschikbaar zijn. Zie het tabblad 'Specificaties' voor modelspecifieke informatie.

400 RXMD DriveSure ADC/En/Pn prestaties

Opbrengst (ml/min) per slangdiameter, gebaseerd op 0,1 tpm (Min.) tot 550 tpm (Max.)
Slangbinnendiameter (mm)	0,1 TPM	550 TPM
1,6	0,025 (ml/min)	137 (ml/min)
3,2	0,091 (ml/min)	500 (ml/min)

De prestatiegegevens zijn gebaseerd op 48 V DC voeding, verpompen van water, met 0 bar verschil tussen inlaat- en persdruk. Werkelijke prestaties zijn afhankelijk van het voltage van de voeding (DriveSure serie 12 V tot 48 V DC). Neem contact op met een plaatselijke vertegenwoordiger van Watson-Marlow voor meer informatie.

400 ST/RXMD pomp prestaties

Elektrische parameters
Standaardmotor	Min. vermogen (W)	Max. vermogen (W)	Stroomverbruik
Borstelloze 24 V.	10 W 2 bar binnendiameter 1,6 mm	30 W bij 4 bar binnendiameter 3,2 mm	Max. 1.250 mA
Stappenmotor 24 V.	60 W bij 2 bar binnendiameter 1,6 mm	60 W bij 4 bar binnendiameter 3,2 mm	Max. 2.500 mA

400 VDL/RXMD pomp prestaties

Elektrische parameters
Standaardmotor	Min. vermogen (W)	Max. vermogen (W)	Stroomverbruik
Borstelloze 24 V.	10 W 2 bar binnendiameter 1,6 mm	30 W bij 4 bar binnendiameter 3,2 mm	Max. 1.250 mA
Stappenmotor 24 V.	60 W bij 2 bar binnendiameter 1,6 mm	60 W bij 4 bar binnendiameter 3,2 mm	Max. 2.500 mA

Prestaties 400DriveSure/RXMD

Elektrische parameters
Standaardmotor	Min. vermogen (W)	Max. vermogen (W)	Stroomverbruik
DriveSure	15 W bij 2 bar binnendiameter 1,6 mm	25 W bij 4 bar binnendiameter 3,2 mm	Continu 1 A, piek 3,1 A.

Technische specificaties

	400 RXMD DriveSure ADC/En/Pn	400 ST/RXMD pomp	400 VDL/RXMD pomp
Motortypen	NEMA 24 stappenmotor	Stappenmotor	Borstelloze DC-motor met variabele snelheid
Pompkop opties	RXMD	RX, RXMD	RX, RXMD
Opbrengstbereik	0.025 ml/min tot 500 ml/min	0 ml/min tot 500 ml/min	0 ml/min tot 500 ml/min
Bedrijfssnelheidsbereik	0.1 tpm tot 550 tpm	1 tpm tot 450 tpm	100 tpm tot 550 tpm
Snelheid resolutie	0.1 tpm
Voedingsspanning	12 V tot 48 V DC	+24V DC	+24V DC
Bedrijfstemperatuurbereik	5 °C tot 40 °C	5 °C tot 40 °C	5 °C tot 40 °C
Bedrijfstemperatuurbereik	41 °F tot 104 °F	41 °F tot 104 °F	41 °F tot 104 °F
Nominaal vermogen	75 W	60 W	30 W
Max ingangsspanning	3 A
Bedieningsopties	0 V tot 10 V, 2 Hz tot 2000 Hz, 4 mA tot 20 mA, Aanzuigsnelheid, EtherNet/IP™, PROFINET®, Vast toerental		Vast toerental, 0 V tot 10 V, 4 mA tot 20 mA, Potentiometer
Alarmen	Afdekking-open, Hardware fout, Onder/overspanning, Overstroom, Snelheid, Software fout, Stand, Te hoge temperatuur
Outputs	Storing, Tacho		Tacho
Externe inputs	Aanzuigschakelaar
Gewicht	1.8 - 1.9 kg	1.37 kg	1.25 kg
Gewicht	3.968 - 4.189 lbs
Plaats	Binnen, behuizing
Vochtigheid	80% tot 31 °C (88 °F), lineair dalend tot 50% bij 40 °C (104 °F)
Max. hoogte	2000 m
Max. hoogte	6561 ft
Standaarden	BS EN 55011-2016+A2-2021, BS EN IEC 61326-1-2021, CSA C22.2 No. 61010-1-12/AMD1:2018, EN 61010-1:2010/A1:2019, FCC 47CFR (Deel 15), IEC 61010-1:2010/AMD1:2016, UL 61010-1:2012/R:2019-07
Certificatie en compliance	CB certificaat, EMC, NRTL certificatie
Grootte compatibele slangdiameter	1.6, 3.2 mm	1.6, 3.2 mm	1.6, 3.2 mm
Compatibele slangwanddikte	1.6 mm	1.6 mm	1.6 mm

Uitgangen alleen voor ADC versie. Alarmen zijn alleen voor EtherNet/IP™ & PROFINET versies. Voor gedetailleerde specificaties van individuele modellen kunt u de product referentiehandleiding raadplegen of contact opnemen met de vertegenwoordiger van WMFTS.

400 RXMD DriveSure ADC/En/Pn afmetingen

A		B		C		D		E		F
mm	in	mm	in	mm	in	mm	in	mm	in	mm	in
114	4,49	114	4,49	167	6,57	142	5,39	96	3,78	97	3,82

400 ST/RXMD pomp Afmetingen

400 VDL/RXMD pomp Afmetingen

400DriveSure/RXMD Afmetingen

Constructie materialen

Pompkopbehuizing	Acrylglas, Geanodiseerd aluminium
Pompkoprotor	Geanodiseerd aluminium, Roestvrij staal
Pompkoproller	Roestvrij staal
Lagers	Acetaal
Aandrijfas	Roestvrij staal
Veren	Roestvrij staal
Motor	Aluminium, Roestvrij staal
Controller behuizing	ABS/PC, Aluminium
Montageplaat	EPDM, Geanodiseerd aluminium, Roestvrij staal

De vermelde informatie heeft betrekking op het volledige assortiment. Voor gedetailleerde specificaties van individuele modellen/componenten kunt u de product referentiehandleiding raadplegen of contact opnemen met de vertegenwoordiger van WMFTS.

Brochures

Medical devices and diagnostics brochure (NL).pdf
PDF - 1,1mb

Datasheet

400 ST RXMD datasheet (EN).pdf
PDF - 907,4kb
400 VDL RXMD datasheet (EN).pdf
PDF - 906,8kb
400 RXMD DriveSure ADCEnPn datasheet (NL).pdf
PDF - 913kb

Handleidingen

DriveSure ADC En Pn manual (NL).pdf
PDF - 4,7mb

Overige hulpmiddelen

400RXMD DriveSure Pn.stp
STP - 9mb
400RXMD DriveSure En.stp
STP - 9mb
400RXMD DriveSure ADC.stp
STP - 8,6mb

GSDML-V2.42-Watson Marlow-WM DrivesurePn-20230427.zip
ZIP - 3,9kb
WatsonMarlowConnectInstaller-1.16.1.zip
ZIP - 67mb
WatsonMarlowConnectInstaller-1.17.0.zip
ZIP - 67mb

drivesure-firmware-1.17.0.bundle
BUNDLE - 598,2kb
drivesure-firmware-1.16.1.bundle
BUNDLE - 596,8kb

WM-DrivesureEn-v1-6.eds
EDS - 84,4kb
WM-DrivesureEn-rev-1-5.eds
EDS - 84,7kb

Productcodes

400 RXMD DriveSure ADC/En/Pn productcodes

A	B	C	D	E
Besturing	Kabellengte	Draairichting	Max. druk	Slangbinnendiameter
4 = ADC	1 = 1 m (3,28 ft) kabel	1 = Rechtsom	4 = 4 bar	3 = 1,6 mm
8 = En (Ethernet/IP)	3 = 3 m (9,84 ft) kabel	2 = Linksom	6 = 6 bar	4 = 3,2 mm
9 = Pn (PROFINET)

Accessoires en reserveonderdelen
Product	Productcode
DriveSure kabelset 24 V voeding/USB-C - alleen voor proeven*	009.24CP.DVS
DriveSure kabelset 48 V voeding/USB-C - alleen voor proeven*	009.48CP.DVS
1 m stroomkabel DriveSure ADC/En/Pn	009.1PW.DVS
3 m stroomkabel DriveSure ADC/En/Pn	009.3PW.DVS
1 m regelkabel DriveSure ADC	009.1CC.DVS
3 m regelkabel DriveSure ADC	009.3CC.DVS
Ethernet kabel, RJ45 naar RJ45, CAT 5e AFGESCHERMD, 3m	059.9123.000
PROFINET^® Kabel, RJ45 naar RJ45, CAT 5e AFGESCHERMD, 3m	059.9128.000

*In de kabelset is de netstroomkabel niet inbegrepen. Indien nodig, een voor uw regio geschikt netsnoer bestellen.

400 ST/RXMD pomp productcodes

Productcodes pomp
Onderdeelnummer	Produkt omschrijving
040.RW27.031	400ST/RXMD rechtsom 1,6 mm 2 bar
040.RW27.032	400ST/RXMD rechtsom 1,6 mm 4 bar
040.RW27.033	400ST/RXMD rechtsom 1,6 mm 6 bar
040.RW27.011	400ST/RXMD linksom 1,6 mm 2 bar
040.RW27.012	400ST/RXMD linksom 1,6 mm 4 bar
040.RW27.013	400ST/RXMD linksom 1,6 mm 6 bar
040.RW27.034	400ST/RXMD rechtsom 3,2 mm 2 bar
040.RW27.035	400ST/RXMD rechtsom 3,2 mm 4 bar
040.RW27.014	400ST/RXMD linksom 3,2 mm 2 bar
040.RW27.015	400ST/RXMD linksom 3,2 mm 4 bar

Slang productcodes
Diameter/wand	Tygon E-LFL	E3603 (PVC)
1,6 mm/1,6 mm	E-LFL.0016.016	E3603.016.16
3,2 mm/1,6 mm		E3603.032.16

400 VDL/RXMD pomp productcodes

Productcodes pomp
Onderdeelnummer	Produkt omschrijving
040.QW27.031	400VDL/RXMD rechtsom 1,6 mm 2 bar
040.QW27.032	400VDL/RXMD rechtsom 1,6 mm 4 bar
040.QW27.033	400VDL/RXMD rechtsom 1,6 mm 6 bar
040.QW27.011	400VDL/RXMD linksom 1,6 mm 2 bar
040.QW27.012	400VDL/RXMD linksom 1,6 mm 4 bar
040.QW27.013	400VDL/RXMD linksom 1,6 mm 6 bar
040.QW27.034	400VDL/RXMD rechtsom 3,2 mm 2 bar
040.QW27.035	400VDL/RXMD rechtsom 3,2 mm 4 bar
040.QW27.014	400VDL/RXMD linksom 3,2 mm 2 bar
040.QW27.015	400VDL/RXMD linksom 3,2 mm 4 bar

Slang productcodes
Diameter/wand	Tygon E-LFL	E3603 (PVC)
1,6 mm/1,6 mm	E-LFL.0016.016	E3603.016.16
3,2 mm/1,6 mm		E3603.032.16

400DriveSure/RXMD Productcodes

Productcodes pomp
Onderdeelnummer	Produkt omschrijving
040.TW27.031	400DS/RXMD rechtsom 1,6 mm 2 bar
040.TW27.032	400DS/RXMD rechtsom 1,6 mm 4 bar
040.TW27.033	400DS/RXMD rechtsom 1,6 mm 6 bar
040.TW27.011	400DS/RXMD linksom 1,6 mm 2 bar
040.TW27.012	400DS/RXMD linksom 1,6 mm 4 bar
040.TW27.013	400DS/RXMD linksom 1,6 mm 6 bar
040.TW27.034	400DS/RXMD rechtsom 3,2 mm 2 bar
040.TW27.035	400DS/RXMD rechtsom 3,2 mm 4 bar
040.TW27.014	400DS/RXMD linksom 3,2 mm 2 bar
040.TW27.015	400DS/RXMD linksom 3,2 mm 4 bar

Slang productcodes
Diameter/wand	Tygon E-LFL	E3603 (PVC)
1,6 mm/1,6 mm	E-LFL.0016.016	E3603.016.16
3,2 mm/1,6 mm		E3603.032.16
