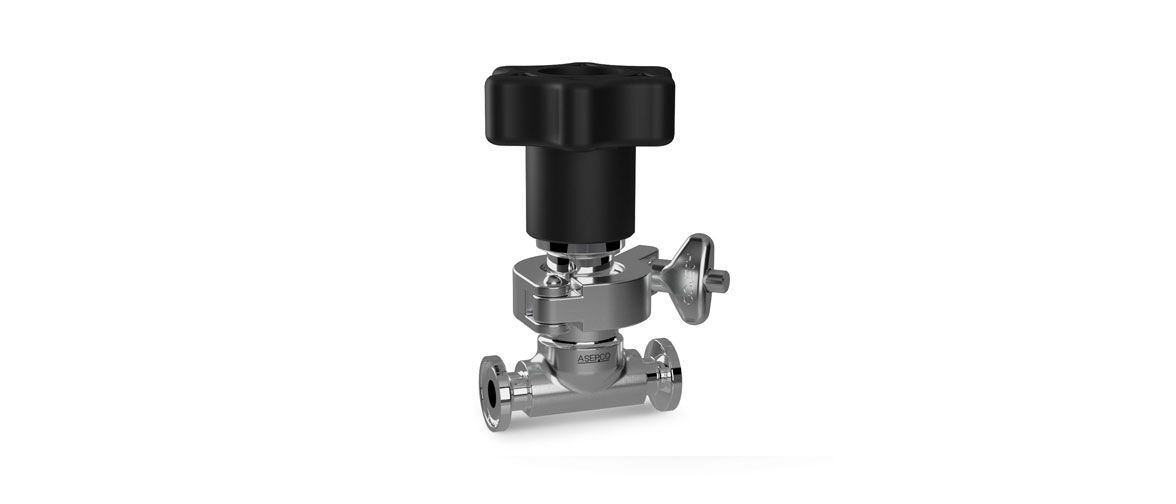

ASEPCO Weirless Radial diaphragm™ in-line klep

Met versnelde vervanging van het membraan en eenvoudig onderhoud is de nieuwe serie in-line kleppen van ASEPCO-kleppen ontwikkeld met tijd- en kostenbesparingen in het achterhoofd.

Membraanklep in één minuut verwisseld
Compatibel met EPDM- en silicone membraan opties
Flexibele installatiehoeken voor een onbelemmerd stroompad en veiligheid van de operator
Geprofileerde schouderafdichting beperkt contaminatie door insluiting tot een minimum

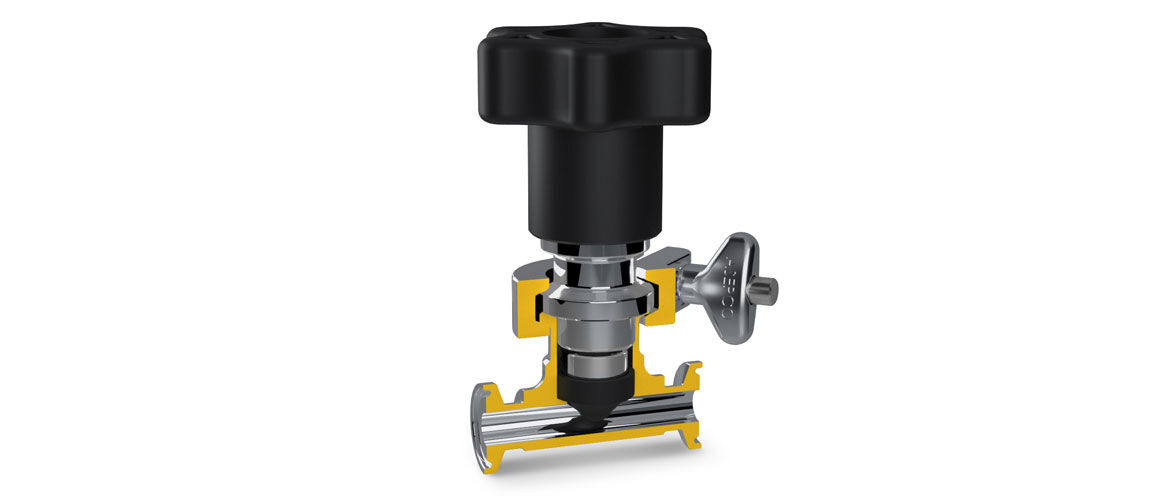

Het in-line ventiel heeft een gesmeed huis en is ontworpen om een zo vrij mogelijk stroompad te bieden vergeleken met traditionele ventielen met brug. Het innovatieve ontwerp van onze obstructieloze membraanklep voorkomt insluiting van verontreiniging.

Elk oppervlaktemateriaal dat in aanraking komt met uw te verwerken stof voldoet aan verschillende globale industrienormen zodat de veiligheid van uw proces is verzekerd.

Kenmerken en voordelen

Radiaal membraan - voorkomt inkapseling voor eenvoudige reiniging

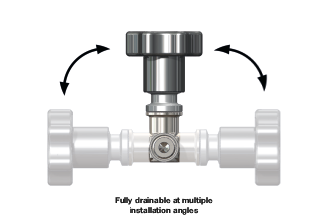

Volledig aftapbaar met installatiehoek bereik van 180 graden
Eenvoudige Tri-Clamp-montage maakt onderhoud 80% sneller dan bij een klep met obstructie
Geïntegreerde slagstops
Geen bijstelling of opnieuw vastdraaien

Technische samenvatting

Montagetype	Ingelast, Klem
Maximale werkdruk	10 bar
Maximale werkdruk	150 psi
Compatibele actuators	Handmatig, Mislukt gesloten, Pneumatisch
Compatibele membranen	EPDM, Silicone
Opties voor oppervlakteafwerking	Binnen: Max. 15 µin Ra (0,38 µm), Buiten: Max. 32 µin Ra (0,8 µm), Elektrolytisch gepolijst
Certificatie en compliance	ISO9001
Standaarden	ASME BPE, ASME BPVC, CE-PED

De tabel met een technische samenvatting bevat een overzicht van de functies die binnen het bereik beschikbaar zijn. Zie het tabblad 'Specificaties' voor modelspecifieke informatie.

Prestaties

Prestaties
		Cv (gpm)	Kv (m3/h) Kv = .865Cv
ASME BPE	0,5"	2,94	2,54
	0,75"	8,00	6,92
	1"	16,96	14,67
	1,5"	43,78	37,87
DIN 11866 DIN 32676 Serie A	DN 10 A	2,94	2,54
DIN 11866 DIN 32676 Serie A	DN 15 A	8,00	6,92

Technische specificaties

	In-line kleppen
Montagetype	Ingelast, Klem
Opbrengst (Cv)	2.94 - 43.78 gpm
Opbrengst (Kv)	2.54 - 37.87 m³/u
Montagematen	0,5 inch, 0,75 inch, 1,0 inch, 1,5 inch, DN 10 A, DN 15 A
Maximale werkdruk	10 bar
Maximale werkdruk	150 psi
Bedrijfstemperatuurbereik	-35 °C tot 135 °C
Bedrijfstemperatuurbereik	-30 °F tot 275 °F
Compatibele actuators	Handmatig, Mislukt gesloten, Pneumatisch
Compatibele membranen	EPDM, Silicone
Opties voor oppervlakteafwerking	Binnen: Max. 15 µin Ra (0,38 µm), Buiten: Max. 32 µin Ra (0,8 µm), Elektrolytisch gepolijst
Certificatie en compliance	ISO9001
Standaarden	ASME BPE, ASME BPVC, CE-PED
Gewicht	0.12 - 1.1 kg
Gewicht	0.27 - 2.43 lbs

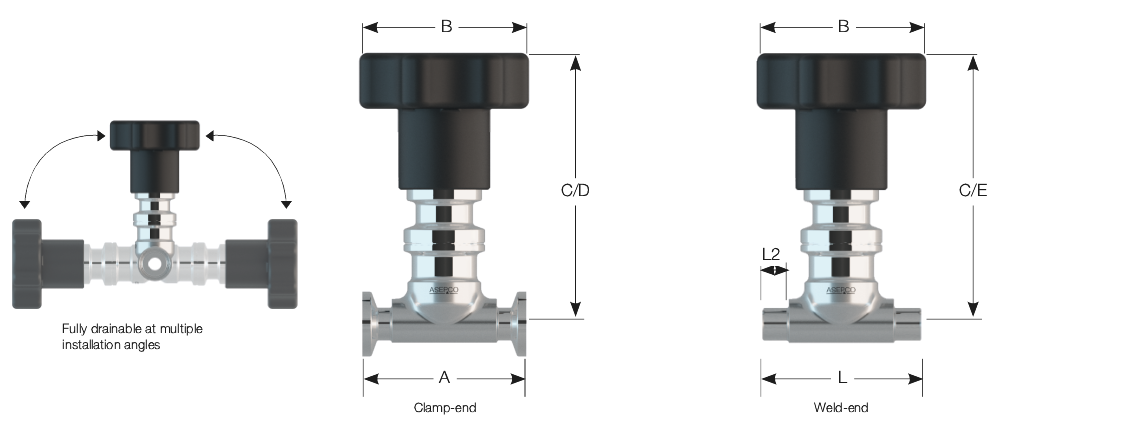

In-line kleppen Afmetingen

Afmetingen
Grootte		A mm (inch)	L mm (inch)	L2 mm (inch)	B - met handmatige actuator mm (inch)	B - met pneumatische actuator mm (inch)	C - met handmatige actuator mm (inch)	D - met pneumatische actuator mm (inch)	E - met pneumatische actuator mm (inch)
ASME BPE	0,5"	63,5 (2,5)	81,0 (3,19)	20,1 (0,79)	66,4 (2,6)	45,7 (1,8)	100,5 (4,0)	149,9 (5,9)	149,9 (5,9)
	0,5"	101,6 (4,0)	104,8 (4,13)	20,4 (0,80)	66,4 (2,6)	85,8 (3,4)	100,5 (4,0)	170,0 (6,7)	170,0 (6,7)
	1"	114,3 (4,5)	114,3 (4,5)	20,7 (0,81)	66,4 (2,6)	85,8 (3,4)	119,7 (4,7)	189,4 (7,5)	189,4 (7,5)
	1,5"	139,7 (5,5)	139,7 (5,5)	22,2 (0,87)	66,4 (2,6)	105,0 (4,1)	126,0 (5,0)	207,5 (8,2)	207,5 (8,2)
DIN 11866 DIN 32676 Serie A	DN 10 A	108,0 (4,25)	108,0 (4,25)	33,6 (1,32)	66,4 (2,6)	45,7 (1,8)	101,0 (4,0)	150,0 (5,9)	150,0 (5,9)
DIN 11866 DIN 32676 Serie A	DN 15 A	108,0 (4,25)	108,0 (4,25)	21,9 (0,86)	66,4 (2,6)	85,8 (3,4)	101,0 (4,0)	170,5 (6,7)	170,5 (6,7)
Afmeting C, D en E wordt weergegeven als de klep in de gesloten stand staat. Alle afmetingen dienen alleen ter referentie

Gewicht

			Klephuis gewicht		Assemblage unit gewicht
Grootte		Aansluiting	lbs	kg	Gewicht met handmatige actuator (lbs)	Gewicht met handmatige actuator (kg)	Gewicht met pneumatische actuator (lbs)	Gewicht met pneumatische actuator (kg)
ASME BPE	0,5"	klem-uiteinde	0,30	0,13	1,5	0,67	1,7	0,76
	0,5"	Laseind	0,27	0,12	1,4	0,65	1,6	0,75
	0,75"	klem-uiteinde	0,64	0,29	2,1	0,97	3,1	1,41
	0,75"	Laseind	0,62	0,28	2,1	0,96	3,1	1,40
	1"	klem-uiteinde	1,36	0,62	3,5	1,58	4,4	2,02
	1"	Laseind	1,13	0,51	3,2	1,47	4,2	1,91
	1,5"	klem-uiteinde	2,53	1,15	7,2	3,25	9,3	4,22
	1,5"	Laseind	2,43	1,10	7,1	3,20	9,2	4,17
DIN 11866 DIN 32676 Serie A	DN 10 A	klem-uiteinde	0,47	0,21	1,6	0,75	1,8	0,84
	DN 10 A	Laseind	0,27	0,12	1,4	0,65	1,6	0,75
	DN 15 A	klem-uiteinde	0,80	0,36	2,3	1,04	3,3	1,48
	DN 15 A	Laseind	0,61	0,28	2,1	0,96	3,1	1,40

Constructie materialen

Materiaal

Roestvrij staal 316L

Brochures

ASEPCO weirless radial diaphragm valves (EN).pdf
PDF - 600,3kb
ASEPCO valves (NL).pdf
PDF - 458,6kb

Datasheet

Inline Valves datasheet (NL).pdf
PDF - 697,5kb

Handleidingen

Inline valve manual (NL).pdf
PDF - 1,5mb

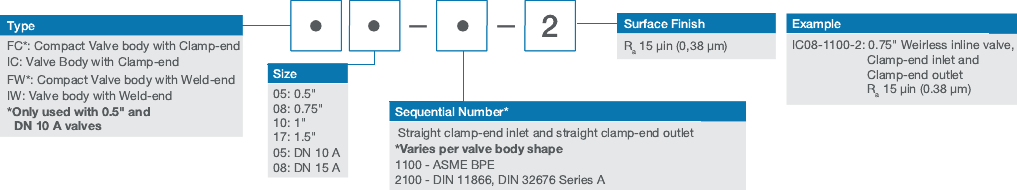

Productcodes
