펌프 - 패털 장착 펌프

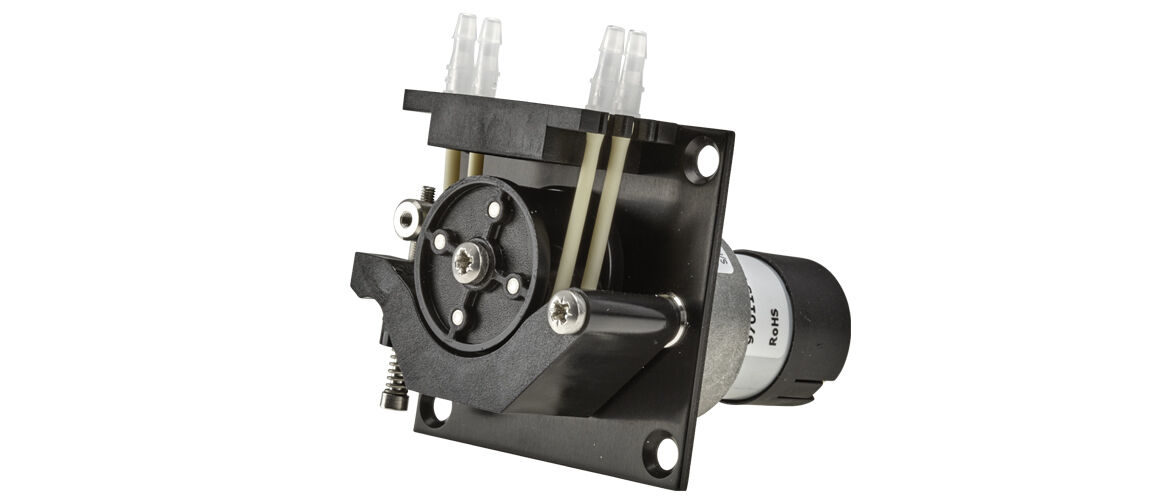

400/B 시리즈 패널 마운트 펌프

개요

400/B 시리즈 멀티 채널 펌프

낮은 유량을 위한 1채널, 2채널 및 3채널 기기 품질 연동 펌프 스프링식 트랙은 튜브 수명과 흐름 정확도를 높여줍니다. 조절식 트랙 암을 통해 압력 또는 튜브 수명을 최적화할 수 있습니다. 최대 3bar까지 작동할 수 있습니다. 내구성이 뛰어난 소재로 제작되었으며 다양한 브러시리스, DC 및 AC 모터와 통합되어 있습니다.

400/B1 단일 채널 펌프

6 보어 크기의 1.6 mm 벽 두께 연속 튜빙과 호환.

400/D2 및 DM2 소형 2채널 펌프

400/D2는 벽 두께가 1.0mm이고 보어 크기가 4개인 튜브 엘레멘트를 수용하므로 사용자가 펌프를 필요한 유량에 정확히 일치시킬 수 있습니다. 400/DM2는 표준 매니폴드 튜빙과 작동하며 19개 보어 크기로 제공됩니다.

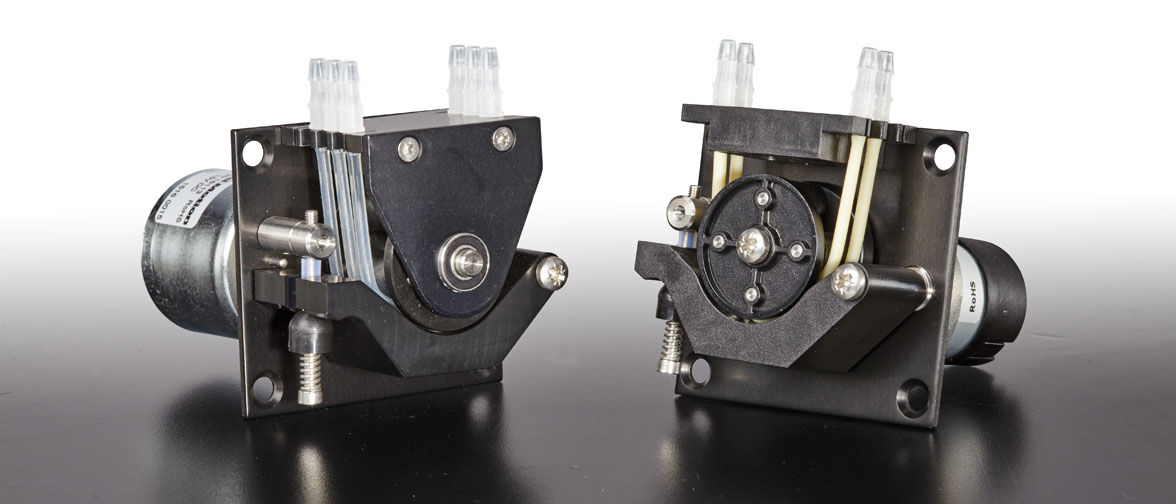

400/D3 및 400/DM3 소형 3채널 펌프

400/D3은 벽 두께가 1.0mm이고 보어 크기가 4개인 튜브 엘레멘트를 수용하므로 사용자가 펌프를 필요한 유량에 정확히 일치시킬 수 있습니다. 400/DM3은 표준 매니폴드 튜빙과 작동하며, 이 튜빙는 보어 크기가 19개 입니다.

특징 및 이점

  • 최대 유량 236 ml/min
  • 다양한 브러시리스, DC 및 AC 모터를 사용할 수 있습니다
  • 다중 채널, 연속 튜빙, 튜브 엘레멘트 및 매니폴드 튜빙 옵션을 통해 광범위한 응용 프로그램을 지원합니다.

기술 요약

모터 유형고정 속도 DC 모터, 스테퍼 모터
펌프헤드 옵션B1, D2, D3

기술 요약 표에는 범위 내에서 사용할 수 있는 기능이 나열되어 있습니다. 모델별 정보는 '사양' 탭을 참조하십시오.

공유

성능

400 FD/D2 성능

유량(ml/min) 1.0mm 벽 튜빙
튜브 내경(mm) 속도(rpm)
4 5 10 12 15 20 25 40 50 75 100 130 200 250
0.5 0.05 0.07 0.13 0.16 0.20 0.26 0.33 0.52 0.65 1.0 1.3 1.7 2.6 3.3
1.0 0.20 0.25 0.50 0.60 0.75 1.0 1.3 2.0 2.5 3.8 5.0 6.5 10 12
2.0 0.72 0.90 1.8 2.2 2.7 3.6 4.5 7.2 9.0 13 18 23 36 45
3.0 1.3 1.7 3.3 4.0 5.0 6.6 8.3 12.7 16 25 33 43 66 82

400 FD/D3 성능

유량(ml/min) 1.0mm 벽 튜빙
튜브 내경(mm) 속도(rpm)
4 5 10 12 15 20 25 40 50 75 100 130 200 250
0.5 0.05 0.07 0.13 0.16 0.2 0.26 0.33 0.52 0.65 1.0 1.3 1.7 2.6 3.3
1.0 0.2 0.25 0.5 0.6 0.75 1.0 1.3 2.0 2.5 3.8 5.0 6.5 10 12
2.0 0.72 0.9 1.8 2.2 2.7 3.6 4.5 7.2 9.0 13 18 23 36 45
3.0 1.3 1.7 3.3 4.0 5.0 6.6 8.3 12.7 16 25 33 43 66 82

사양

기술 사양

400 FD/D2400 FD/D3400 FD/B400 ST/B
모터 유형고정 속도 DC 모터 고정 속도 DC 모터 고정 속도 DC 모터 스테퍼 모터
펌프헤드 옵션D2 D3 B1 B1
펌프헤드 채널 수2 3
최소 유량 0.05 ml/min0.05 ml/min0.25 ml/min
최대 유량82 ml/min82 ml/min207 ml/min
최대 작동 속도200 rpm200 rpm350 rpm
공급 전압+24V DC, 12V DC +24V DC, 12V DC +24V DC, 12V DC
작동 온도 범위 -10°C - 45 °C-10°C - 45 °C
소비 전력5 W 5 W 5 W
기어박스 비율스퍼; 30:1, 75:1, 250:1 스퍼; 15:1; 30:1; 75:1; 250; 1 스퍼; 15:1, 스퍼; 250:1, 스퍼; 30:1, 스퍼; 75:1
호환 가능한 튜빙 보어 크기 0.5, 1, 2, 3 mm0.5, 1, 2, 3 mm
호환 가능한 튜빙 벽 두께 1 mm1 mm1.6 mm

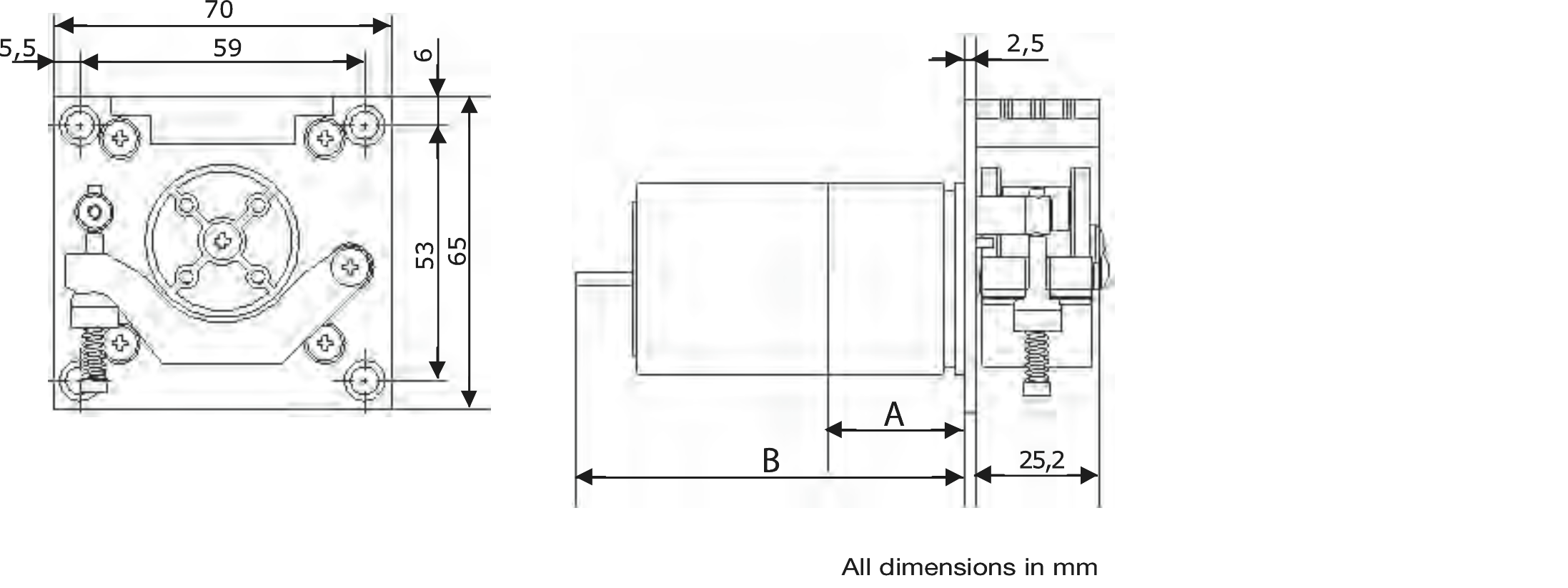

400 FD/D2 치수

모터 유형 400FD/D2 5W
치수 A L = 26.5mm x Ø39.6mm
치수 B L = 81.0mm * x Ø39.6mm
* = 마운팅 플레이트 뒤의 최대 길이

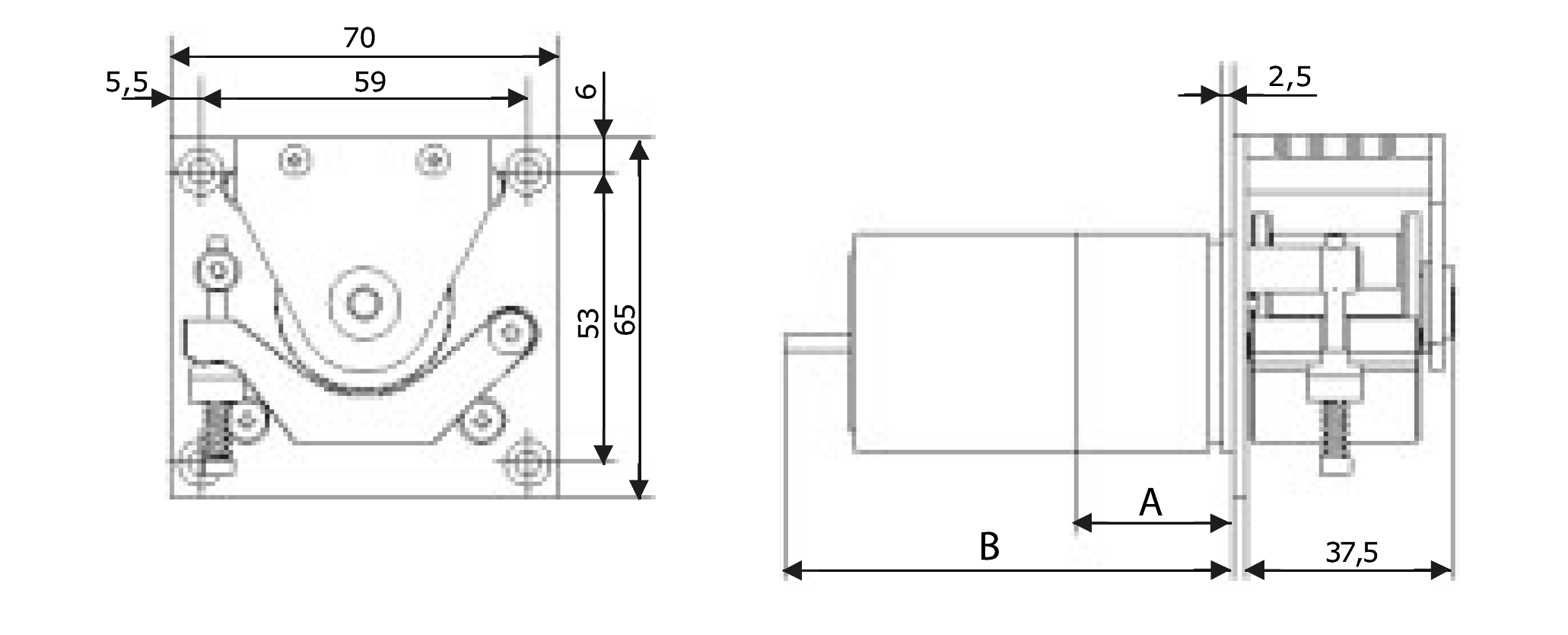

400 FD/D3 치수

모터 유형 400FD/D3 5W
치수 A L = 26.5mm x Ø39.6mm
치수 B L = 81.0mm * x Ø39.6mm
* = 마운팅 플레이트 뒤의 최대 길이

구성 재질

펌프헤드 바디 어셈블리아세탈(검은색)
펌프헤드 로터 어셈블리내산 스테인리스강, 아세탈(검은색)
펌프헤드 롤러 어셈블리아세탈(검은색)
면 플레이트양극화 알루미늄
구동축내산 스테인리스강
스프링내산 스테인리스강

나열된 정보는 전체 범위를 다룹니다. 개별 모델/구성 엘레멘트에 대한 자세한 사양은 제품 사용 매뉴얼을 참조하거나 WMFTS 담당자에게 문의하십시오.

데이터시트

데이터시트

  1. 400FD3 datasheet (EN).pdf
    PDF - 173.4kb
  2. 400FDM2 datasheet (EN).pdf
    PDF - 132.1kb
  3. 400FB1 datasheet (EN).pdf
    PDF - 76kb
  4. 400FD2 datasheet (EN).pdf
    PDF - 179.3kb
  5. 400FDM3 datasheet (EN).pdf
    PDF - 122.2kb

주문 정보

제품 코드

400 FD/D2 제품 코드

펌프 제품 코드
모터 유형 전압 속도(rpm) 제품 코드
표준 DC 5 W 24-30VDC 100 040.EP1D.N2C
표준 DC 5 W 24-30VDC 40 040.EH1D.N2C
표준 DC 5 W 24-30VDC 12 040.E81D.N2C
이코노미 DC 5W 24VDC 200 040.BS1D.N2C
이코노미 DC 5W 24VDC 75 040.BN1D.N2C
이코노미 DC 5W 24VDC 25 040.BC1D.N2C
브러시리스 DC 5 W 24VDC 250 040.FT1D.N2C
브러시리스 DC 5 W 24VDC 130 040.FQ1D.N2C
브러시리스 DC 5 W 24VDC 50 040.FK1D.N2C
브러시리스 DC 5 W 24VDC 15 040.F91D.N2C
동기 AC 2W 110VAC(60Hz) 25 040.HC1D.N2C
동기 AC 2W 220VAC(50Hz) 20 040.JA1D.N2C
동기 AC 2W 110VAC(60Hz) 12 040.H81D.N2C
동기 AC 2W 220VAC(50Hz) 10 040.J71D.N2C
동기 AC 2W 110VAC(60Hz) 5 040.H41D.N2C
동기 AC 2W 220VAC(50Hz) 4 040.J31D.N2C

튜빙 제품 코드
400F/D2 및 400F/D3 펌프헤드용 표준 430 튜브 엘레멘트
보어/벽면 Bioprene 과산화수소 경화 실리콘 에 연결
0.5/1.0 mm 049.EF6D.N05 - 튜브 보어 3.0
1.0 / 1.0 mm 049.EF6D.N10 049.EH6D.N10 튜브 보어 3.0
2.0 / 1.0 mm 049.EF6D.N20 049.EH6D.N20 튜브 보어 3.0
3.0 / 1.0 mm - 049.EH6D.N30 튜브 보어 3.0

400 FD/D3 제품 코드

펌프 제품 코드
모터 유형 전압 속도(rpm) 제품 코드
표준 DC 5 W 24-30VDC 100 040.EP1D.N3C
표준 DC 5 W 24-30VDC 40 040.EH1D.N3C
표준 DC 5 W 24-30VDC 12 040.E81D.N3C
이코노미 DC 5W 24VDC 200 040.BS1D.N3C
이코노미 DC 5W 24VDC 75 040.BN1D.N3C
이코노미 DC 5W 24VDC 25 040.BC1D.N3C
브러시리스 DC 5 W 24VDC 130 040.FQ1D.N3C
브러시리스 DC 5 W 24VDC 50 040.FK1D.N3C
브러시리스 DC 5 W 24VDC 15 040.F91D.N3C

튜빙 제품 코드
400F/D2 및 400F/D3 펌프헤드용 표준 430 튜브 엘레멘트
보어/벽면 Bioprene 과산화수소 경화 실리콘 에 연결
0.5/1.0 mm 049.EF6D.N05 - 튜브 보어 3.0
1.0 / 1.0 mm 049.EF6D.N10 049.EH6D.N10 튜브 보어 3.0
2.0 / 1.0 mm 049.EF6D.N20 049.EH6D.N20 튜브 보어 3.0
3.0 / 1.0 mm - 049.EH6D.N30 튜브 보어 3.0
