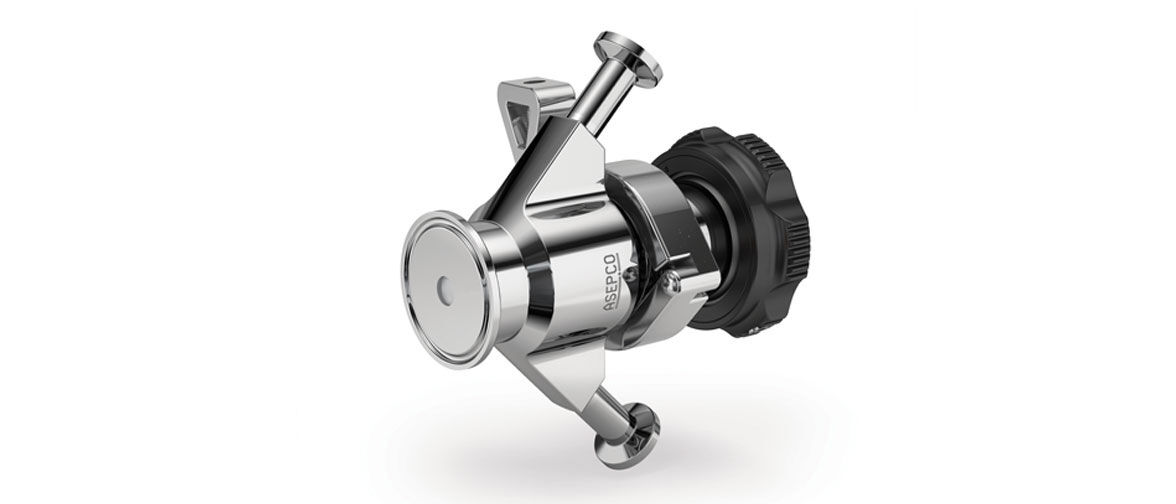

ASEPCO Weirless Radial Diaphragm™ 샘플 밸브
ASEPCO 샘플링 밸브는 누출, 데드레그, 교차 오염을 용납하지 않는 적용처에 맞게 특별히 설계되었습니다. 너클 바로 위 용기 벽에 장착된 이 샘플링 밸브는 독자적인 ASEPCO 포트가 장착되어 있어 샘플링간 CIP/SIP 흐름을 허용하므로 매번 믿을 만한 대표 샘플을 얻을 수 있습니다.
특징 및 이점
- 밸브 본체로 들어가는 피팅의 각도로 인해 개선된 청정성
- 밸브 챔버 안에 있는 다이아몬드 모양으로 만들어진 뛰어난 안치성
- 피팅이 용기에서 더 빠른 속도로 기울어져 있어 탱크에 더 가까운 재킷팅을 할 수 있습니다
- 다이어프램(diaphragm)이 용기 벽의 ID를 밀폐하기 때문에 탱크 세척 능력이 개선되었습니다
- 챔버 CIP/SIP를 통해 사용할 수 있는 독특한 ASEPCO 포트로 언제나 진정한 대표 샘플을 제공합니다
- 간단한 "샘플 및 스팀" 밸브 본체는 밸브가 닫혀 있는 동안 완전히 스팀을 분사할 수 있습니다
- 정비를 간소화하여 가동 중지 시간과 총 소유 비용을 줄입니다
- 공정 유체를 대표하는 샘플링
기술 요약
| 장착 유형 | 용접, 클램프 |
| 입구/출구 연결부 | 0.5" 위생용 클램프, 0.5" 튜브 엔드 |
| 최대 작동 압력 | 10 bar |
| 최대 작동 압력 | 150 psi |
| 호환되는 액추에이터 | 소형 공압, 수동 |
| 호환되는 다이어프램(diaphragm) | EPDM, PTFE, Silicone, Viton, 실리콘 플러스 |
| 표면 마감 옵션 | 전해 폴리싱됨, 최대 10 마이크로인치 Ra(0.25 µm Ra), 최대 15 마이크로인치 Ra(0.375 µm Ra), 최대 20 마이크로인치 Ra(0.5 µm Ra) |
| 인증 | ISO 9001 |
| 표준 | ASME BPE, CE-PED |
기술 요약 표에는 범위 내에서 사용할 수 있는 기능이 나열되어 있습니다. 모델별 정보는 '사양' 탭을 참조하십시오.
성능
| 입구 OD 크기(A) | 1psi(0.07bar)에서 Cv | ||
|---|---|---|---|
| inch | GPM | LPM | |
| 용접 | 1.23 | 4.66 | |
| 1.50 클램프 스타일 | 1.23 | 4.66 | |
| 2.00 클램프 스타일 | 1.23 | 4.66 | |
| 3.00 클램프 스타일 | 1.23 | 4.66 | |
유일한 변화는 tri-clamp 유입구 크기입니다.
사양
기술 사양
| 샘플 밸브 | |
|---|---|
| 장착 유형 | 용접, 클램프 |
| 유량 | 4.66 L/m |
| 유량 | 1.23 USGPM |
| 크기 | 0.5", 1.5", 2.0", 3.0" |
| 입구/출구 연결부 | 0.5" 위생용 클램프, 0.5" 튜브 엔드 |
| 최대 작동 압력 | 10 bar |
| 최대 작동 압력 | 150 psi |
| 작동 온도 범위 | -51°C - 260 °C |
| 작동 온도 범위 | -60°F - 500 °F |
| 호환되는 액추에이터 | 소형 공압, 수동 |
| 호환되는 다이어프램(diaphragm) | EPDM, PTFE, Silicone, Viton, 실리콘 플러스 |
| 표면 마감 옵션 | 전해 폴리싱됨, 최대 10 마이크로인치 Ra(0.25 µm Ra), 최대 15 마이크로인치 Ra(0.375 µm Ra), 최대 20 마이크로인치 Ra(0.5 µm Ra) |
| 인증 | ISO 9001 |
| 표준 | ASME BPE, CE-PED |
| 중량 | 0.68 - 1.02 kg |
| 중량 | 1.5 - 2.25 lbs |

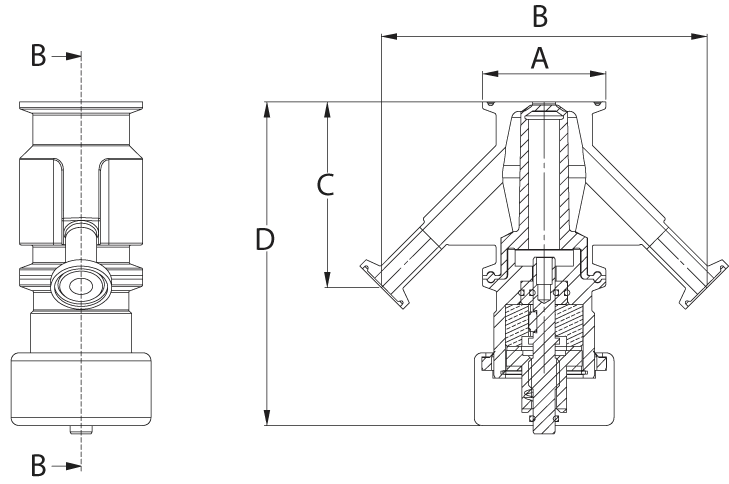

샘플 밸브 치수
| 크기 | A | B | C | D - 수동 액추에이터 포함 | D - 공압 액추에이터 포함 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| inch | in | mm | in | mm | in | mm | in | mm | in | mm |
| 용접 | 1.55 | 39.37 | 5.25 | 133.35 | 2.99 | 75.95 | 5.21 | 132.33 | 6.04 | 153.42 |
| 1.50 클램프 스타일 | 1.98 | 50.29 | 5.25 | 133.35 | 2.99 | 75.95 | 5.21 | 132.33 | 6.04 | 153.42 |
| 2.00 클램프 스타일 | 2.52 | 64.01 | 5.25 | 133.35 | 2.99 | 75.95 | 5.21 | 132.33 | 6.04 | 153.42 |
| 3.00 클램프 스타일 | 3.58 | 91.00 | 5.25 | 133.35 | 2.99 | 75.95 | 5.21 | 132.33 | 6.04 | 153.42 |
무게
| 크기 | 밸브 바디 | 수동 액추에이터 포함 총 중량 | 공압식 액추에이터 포함 총 중량 | |||
|---|---|---|---|---|---|---|
| inch | kg | lb | kg | lb | kg | lb |
| 용접 | 0.68 | 1.50 | 1.95 | 4.30 | 1.82 | 4.00 |
| 1.50 클램프 스타일 | 0.79 | 1.75 | 1.93 | 4.25 | 2.06 | 4.55 |
| 2.00 클램프 스타일 | 0.91 | 2.00 | 2.04 | 4.50 | 2.18 | 4.80 |
| 3.00 클램프 스타일 | 1.02 | 2.25 | 2.15 | 4.75 | 2.27 | 5.00 |
구성 재질
| 재질 | Hastelloy, 스테인리스강 316L, 스테인리스강 AL-6XN |
데이터시트
브로셔
-
ASEPCO weirless radial diaphragm valves (KO).pdf
PDF - 611.1kb
데이터시트
-
Sample Valves datasheet (KO).pdf
PDF - 904.2kb
탱크 샘플링
탱크 샘플링
ASEPCO의 4밸브 리그 사용은 제어되지 않은 환경에서 대표성 있는 샘플을 채취하는 가장 쉽고 믿을 수 있는 방법입니다.
단계별 절차:
- 필터가 있는 백에 든 샘플 병과 입구를 봉인하는 ASEPCO 밸브(V3)를 고압 증기 살균하십시오.
- 그림과 같이 샘플 병을 비우고 닫힌 V3를 닫힌 탱크 샘플 밸브 V2에 연결합니다.
- V2와 V3의 유동 경로 뒤에서 분홍 색으로 표시한 대로 스팀을 분사합니다.
- 스팀 소스(V1)와 응축수 드레인(V4)을 닫으십시오. 이제 공정과 샘플 병 사이에 멸균된 경로가 있습니다.
- 샘플 병(V3)과 탱크 샘플 밸브(V2)를 열고 파란색으로 표시한 것과 같이 샘플을 채취합니다.
- 샘플 밸브(V2)를 닫은 다음 샘플 소켓 밸브(V3)를 닫습니다. V4(ASEPCO 결합 응축수 밸브를 사용하여 15ml 미만의 제품 손실)를 배출하고 샘플 병을 제거합니다.
이러한 단계를 따르면 공정 중 언제든지 일관되고 반복 가능하며 신뢰할 수 있는 샘플링이 가능합니다. ASEPCO 밸브의 비하인드 더 시트 유동 경로 설계를 사용하면 시료의 무균 제어가 가능합니다.
액추에이터
액추에이터
탱크 밸브용 AKS 액추에이터 시리즈**는 플라스틱 하우징과 스테인레스강 다이어프램(diaphragm) 인터페이스로 만들어진 액추에이터로 내구성이 뛰어나고 유지보수가 쉽습니다. 그 결과 만들어진 액추에이터는 GMP를 준수하는 위생적인 디자인입니다. 또한 탱크 밸브 액추에이터는 AJS 액추에이터 시리즈에서도 사용할 수 있습니다. 이 시리즈는 모두 동일한 성능을 제공하는 스테인레스강 액추에이터지만 중부하 작업용 패키지로 제공됩니다. 두 버전 모두 수동 및 공압 옵션을 제공하며, 추적성을 위해 레이저 각인된 일련 번호가 제공되며, 시장을 선도하는 3년 보증을 제공합니다. 어느 제조업체의 스위치 또는 컨트롤러를 장착하여 공압 버전에 자동화를 추가하는 것은 간단합니다. 모든 제조업체의 선형 스위치 및 컨트롤러(예 Westlock, Stonel, Burkert 등) 사용 가능 **AKS 액추에이터 시리즈는 0.5" - 1.5" 크기에서만 사용할 수 있습니다
주문 정보
제품 코드
| 크기 | 모델 번호 | 설명 |
|---|---|---|
| 0.5 | SC05-101-1 | 레이디얼 밸브 0.5" 샘플 316L/EN 1.4435 1"/1.5" 클램프 엔드 입구 0.5" 클램프 엔드 출구 & 0.5" 클램프 엔드 포트 @180° 20 micro-inch Ra 표면 마감 전기 폴리싱 및 부동태화 처리 본체/액추에이터 클램프 포함 |
| 0.5 | SC05-105-1 | 레이디얼 밸브 0.5" 샘플 EN 1.4435 본체/EN1.4404 피팅 1" 클램프 엔드 입구 0.5" 클램프 엔드 출구 @180° 20 micro-inch Ra 표면 마감 전기 폴리싱 및 부동태화 처리 본체/액추에이터 클램프 포함 |
| 0.5 | SCA05-101-1 | 레이디얼 밸브 0.5" 샘플 AL6-XN 0.5" 클램프 엔드 입구 0.5" 클램프 엔드 출구 20 micro-inch Ra 표면 마감 전기 폴리싱 및 부동태화 처리 본체/액추에이터 클램프 포함 |
| 0.5 | SCA05-105-1 | 레이디얼 밸브 0.5" 샘플 AL-6XN 0.5" 클램프 엔드 입구 0.5" 클램프 엔드 출구 20 micro-inch Ra 표면 마감 전기 폴리싱 및 부동태화 처리 본체/액추에이터 클램프 포함 |
| 0.5 | SCH05-101-1 | 레이디얼 밸브 0.5" 샘플 C-276 /AL6-XN 1/1.5" 클램프 엔드 입구 0.5" 클램프 엔드 출구 & 0.5" 클램프 엔드 포트 @180° 20 micro-inch Ra 표면 마감 전기 폴리싱 및 부동태화 처리 본체/액추에이터 클램프 포함 |
| 0.5 | SCX05-101-1 | 레이디얼 밸브, 0.5" 샘플, 904L, 클램프 엔드 입구, 1.5" 0.5" 클램프 엔드 출구, & 0.5" 클램프 엔드 포트, @180°, 20 micro-inch Ra 표면 마감, 전기 폴리싱 및 부동태화 처리 본체/액추에이터 클램프 포함 |
| 0.5 | SVA05-104-1 | 레이디얼 밸브 0.5" 샘플 AL6-XN 클램프 엔드 입구 2" 0.5" 클램프 엔드 출구(비접지 용접, 용접은 내부 마감과 일치하도록 폴리싱됨) 20 micro-inch Ra 표면 마감 전기 폴리싱 및 부동태화 처리 본체/액추에이터 클램프 포함 |
| 0.5 | SW05-101-1 | 레이디얼 밸브 0.5" 샘플 EN 1.4435 본체/EN1.4404 피팅 용접 엔드 입구 0.5" 0.5" 클램프 엔드 출구 & 0.5" 클램프 엔드 포트 @180° (비접지 용접, 용접은 내부 마감과 일치하도록 폴리싱됨) 20 micro-inch Ra 표면 마감 전기 폴리싱 및 부동태화 처리 본체/액추에이터 클램프 포함 |
| 0.5 | SWA05-101-1 | 0.5" 샘플 밸브 본체, 0.5" 입구 유량의 용접 입구, AL6XN, 0.5" 직선 클램프 엔드 출구(중심선에서 3.07) @45 (0.5" 직선 클램프 엔드 포트(중심선에서 3.07) 반대쪽 각도) @45 (본체/액추에이터 클램프와의 각도), 20 micro inch Ra 최대, EP |
