개요

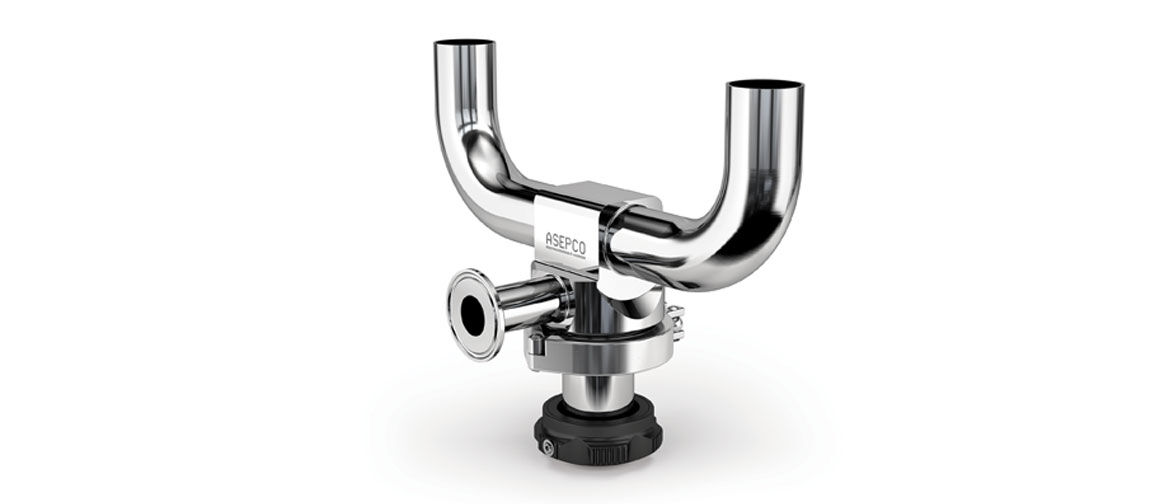

ASEPCO Weirless Radial Diaphragm™ 사용 지점 밸브

바이오프로세싱 산업의 엄격한 요구 사항을 충족하도록 특별히 설계된 Weirless Radial diaphragm 밸브는 가장 까다로운 작업에 적합한 솔루션을 제공합니다. 당사의 견고하고 두꺼운 용접 플랜지로 탱크 하단과 수평이 되게 밸브를 쉽게 용접할 수 있습니다. 개스킷, 볼트 또는 심이 없습니다.

특징 및 이점

배수를 촉진하고, 데드레그를 제거하고, 증기 정체를 처리하도록 설계되었습니다
스팀 또는 재료가 끼이지 않고 퍼지되도록 포트를 제공
파이프 루프의 배출 또는 샘플링을 위한 통합 엘보
L/D 비율이 최소화되어 청소가 용이합니다
탱크에 매립형, 데드 레그 또는 데드 스페이스 없음
청소가 용이하고 자체 배출이 가능한 CIP/SIP를 통해 고착을 제거할 수 있습니다

기술 요약

장착 유형	플러시
콘센트 연결부	맞대기 용접, 새니터리 플랜지
최대 작동 압력	17 bar
최대 작동 압력	250 psi
호환되는 액추에이터	소형 공압, 수동, 실패 종료, 열리지 않음
호환되는 다이어프램(diaphragm)	EPDM, PTFE, Silicone, Viton, 실리콘 플러스
표면 마감 옵션	전해 폴리싱됨, 최대 10 마이크로인치 Ra(0.25 µm Ra), 최대 15 마이크로인치 Ra(0.375 µm Ra), 최대 20 마이크로인치 Ra(0.5 µm Ra)
인증	ISO 9001
표준	ASME BPE, CE-PED

기술 요약 표에는 범위 내에서 사용할 수 있는 기능이 나열되어 있습니다. 모델별 정보는 '사양' 탭을 참조하십시오.

성능

사용 시점 밸브 유량
배출구 크기	1psi(0.07bar)에서 Cv
(inch)	GPM	LPM
0.50	2.7	10.2
0.75	10.6	40
1.00	15.8	59.8
1.50	48	180
2.00	72	272

사양

기술 사양

	사용 시점 밸브
장착 유형	플러시
유량	10.2 - 272 L/m
유량	2.7 - 72 USGPM
크기	0.5", 0.75", 1.0", 1.5", 2.0"
콘센트 연결부	맞대기 용접, 새니터리 플랜지
최대 작동 압력	17 bar
최대 작동 압력	250 psi
작동 온도 범위	-51°C - 177 °C
작동 온도 범위	-60°F - 350 °F
호환되는 액추에이터	소형 공압, 수동, 실패 종료, 열리지 않음
호환되는 다이어프램(diaphragm)	EPDM, PTFE, Silicone, Viton, 실리콘 플러스
표면 마감 옵션	전해 폴리싱됨, 최대 10 마이크로인치 Ra(0.25 µm Ra), 최대 15 마이크로인치 Ra(0.375 µm Ra), 최대 20 마이크로인치 Ra(0.5 µm Ra)
인증	ISO 9001
표준	ASME BPE, CE-PED
중량	1.5 - 17 kg
중량	3.33 - 37.43 lbs

사용 시점 밸브 치수

중심부터 중심까지 치수 (A)
라인 크기(BW)	0.50		0.75		1.00		1.50		2.00		2.50		3.00		4.00
배출구 크기(클램프)	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in
0.50	195.8	7.71	195.8	7.71	195.8	7.71	223.5	8.80	279.4	11.00	355.6	14.00	393.7	15.50	482.6	19.00
0.75			215.9	8.50	215.9	8.50	254.0	10.00	304.8	12.00	355.6	14.00	393.7	15.50	482.6	19.00
1.00					215.9	8.50	254.0	10.00	304.8	12.00	355.6	14.00	393.7	15.50	482.6	19.00
1.50							303.3	11.94	317.5	12.50	355.6	14.00	406.4	16.00	508.0	20.00
2.00									349.3	13.75	387.4	15.25	406.4	16.00	508.0	20.00
중심에서 면까지 치수 (B)
라인 크기(BW)	0.50		0.75		1.00		1.50		2.00		2.50		3.00		4.00
배출구 크기(클램프)	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in
0.50	52.8	2.08	52.8	2.08	52.8	2.08	52.8	2.08	57.9	2.28	64.3	2.53	64.3	2.53	64.3	2.53
0.75			64.3	2.53	64.3	2.53	64.3	2.53	64.3	2.53	70.6	2.78	70.6	2.78	64.3	2.53
1.00					64.3	2.53	64.3	2.53	64.3	2.53	70.6	2.78	70.6	2.78	64.3	2.53
1.50							85.1	3.35	85.1	3.35	85.1	3.35	85.1	3.35	82.6	3.25
2.00									82.6	3.25	82.6	3.25	82.6	3.25	82.6	3.25
중심에서 면까지 치수(C)
라인 크기(BW)	0.50		0.75		1.00		1.50		2.00		2.50		3.00		4.00
배출구 크기(클램프)	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in
0.50	89.7	3.53	96.0	3.78	96.0	3.78	121.2	4.77	152.1	5.99	192.5	7.58	217.9	8.58	273.6	10.77
0.75			103.1	4.06	103.1	4.06	131.8	5.19	163.6	6.44	190.5	7.50	220.7	8.69	270.3	10.64
1.00					103.1	4.06	128.8	5.07	160.5	6.32	187.2	7.37	217.7	8.57	267.2	10.52
1.50							147.6	5.81	179.3	7.06	205.0	8.07	230.1	9.06	287.0	11.30
2.00									173.0	6.81	198.6	7.82	223.8	8.81	280.7	11.05

모든 공정 라인 및 콘센트 크기는 inch 단위로 되어 있습니다

무게

무게
라인 크기(BW)	0.50		0.75		1.00		1.50		2.00		2.50		3.00		4.00
배출구 크기(클램프)	kg	lb	kg	lb	kg	lb	kg	lb	kg	lb	kg	lb	kg	lb	kg	lb
0.50	1.5	3.33	1.8	3.89	2.1	4.63	2.0	4.53	3.0	6.59	4.1	8.99	6.3	13.75	8.6	18.93
0.75			2.8	6.09	2.1	4.63	2.8	6.13	3.8	8.29	4.1	8.99	6.3	13.75	8.6	18.93
1.00					3.9	8.58	3.8	8.28	4.7	10.44	5.1	11.14	7.3	16.00	9.6	21.08
1.50							8.8	19.43	9.7	21.29	10.0	22.09	10.4	22.95	17.0	37.43
2.00									9.5	20.99	9.9	21.79	10.4	22.85	17.0	37.43
모든 중량에는 수동 액추에이터가 포함되어 있습니다.
모든 공정 라인 및 콘센트 크기는 inch 단위로 되어 있습니다.

구성 재질

재질	Hastelloy C22, Hastelloy C276, 스테인리스강 316L, 스테인리스강 AL-6XN

데이터시트

브로셔

ASEPCO weirless radial diaphragm valves (KO).pdf
PDF - 611.1kb

데이터시트

Point-of-use Valves datasheet (KO).pdf
PDF - 578.2kb

매뉴얼

Tank valve manual (KO).pdf
PDF - 2.2mb

액추에이터

탱크 밸브용 AKS 액추에이터 시리즈**는 플라스틱 하우징과 스테인레스강 다이어프램(diaphragm) 인터페이스로 만들어진 액추에이터로 내구성이 뛰어나고 유지보수가 쉽습니다. 그 결과 만들어진 액추에이터는 GMP를 준수하는 위생적인 디자인입니다.

또한 탱크 밸브 액추에이터는 AJS 액추에이터 시리즈에서도 사용할 수 있습니다. 이 시리즈는 모두 동일한 성능을 제공하는 스테인레스강 액추에이터지만 중부하 작업용 패키지로 제공됩니다.

두 버전 모두 수동 및 공압 옵션을 제공하며, 추적성을 위해 레이저 각인된 일련 번호가 제공되며, 시장을 선도하는 3년 보증을 제공합니다. 어느 제조업체의 스위치 또는 컨트롤러를 장착하여 공압 버전에 자동화를 추가하는 것은 간단합니다.

리니어 스위치 및 컨트롤러의 모든 제조업체와 협력(예: Westlock, Stonel, Burkert 등)

**AKS 액추에이터 시리즈는 0.5" - 1.5" 크기에서만 사용할 수 있습니다

다이어프램(diaphragm)

다양한 재질은 식품 및 바이오산업에서 거의 모든 온도, 압력 및 화학적 문제를 해결합니다.

재료는 다음과 같습니다.

Silicone
EPDM
실리콘 플러스
Viton A
Viton A(스팀 저항성)
Viton GF
PTFE

모든 다이어프램(diaphragm)에는 사용 기한과 배치 번호가 레이저 각인되어 있어, 완전한 추적이 가능합니다.

주문 정보

제품 코드

사용 시점 밸브 제품 코드

크기	모델 코드	부품 설명
1	UP10-103-1	레이디얼 밸브 1" 사용 시점 EN 1.4435 본체/EN1.4404 피팅 스풀 1" 용접 엔드 1" 90̊ 용접 엔드 출구 플러시 다이어프램 & 0.5" 용접 엔드 포트 중심선에서 2" 플러시 다이어프램 @ 270 20 micro-inch Ra 표면 마감 전기 폴리싱 및 부동태화 처리 본체/액추에이터 클램프 포함
1.5	UP15-103-1	레이디얼 밸브 1" 사용 시점 EN 1.4435 본체/EN1.4404 피팅 스풀 1" 용접 엔드 1" 90̊ 용접 엔드 출구 플러시 다이어프램 & 0.5" 용접 엔드 포트 중심선에서 2" 플러시 다이어프램 @ 270 20 micro-inch Ra 표면 마감 전기 폴리싱 및 부동태화 처리 본체/액추에이터 클램프 포함
2	UP20-102-1	레이디얼 밸브 2" 사용 시점 EN 1.4435 본체/EN1.4404 피팅 2" X 90° 용접 엔드 스풀 2" 클램프 엔드 출구 중앙선에서 4.5" 플러시 다이어프램 20 micro-inch Ra 표면 마감 전기 폴리싱 및 부동태화 처리 본체/액추에이터 클램프 포함

참고: 추가 구성에 대해서는 Watson-Marlow에 문의하십시오.
