ASEPTIPORT 프로브 마운트

데모 준비

개요

ASEPTIPORT 프로브 마운트 제품군

ASEPCO 근접 커넥터는 플러시 장착 프로브와 기기를 공정 라인에 연결하는 데 사용됩니다. 다른 제품보다 설치와 세척이 쉽고, ASEPCO의 특허를 받은 무균 씰이 있습니다. 이 무균 씰은 저희 밸브에서 볼 수 있는 것과 동일한 신뢰성의 씰을 기반으로 합니다.

특징 및 이점

청결한 무균 디자인
탱크의 커넥터 하나에 12mm 프로브를 여러 개 연결하여 공간을 절약할 수 있습니다
용기에 여러 개의 개구부가 필요하지 않으므로 시간과 비용을 절약할 수 있습니다
다양한 길이의 12mm 프로브를 사용할 수 있어 유연성이 뛰어납니다
나사산이나 클램핑 연결을 원하는 대로 장착할 수 있는 놀랍도록 간편한 슬리브 시스템
미래의 유연성, 포트에 블랭크를 설치하고 향후 사용을 위해 예약합니다
필요에 맞게 사용자 지정할 수 있습니다

기술 요약

장착 유형	스크류 인, 클램프
표면 마감 옵션	전해 폴리싱됨, 최대 10 마이크로인치 Ra(0.25 µm Ra), 최대 15 마이크로인치 Ra(0.375 µm Ra), 최대 20 마이크로인치 Ra(0.5 µm Ra)
인증 및 준수	ISO 9001
표준	ASME BPE, CE-PED

기술 요약 표에는 범위 내에서 사용할 수 있는 기능이 나열되어 있습니다. 모델별 정보는 '사양' 탭을 참조하십시오.

사양

기술 사양

	ASEPTIPORT 프로브 마운트
장착 유형	스크류 인, 클램프
작동 온도 범위	-80°C - 200 °C
작동 게이지 압력 범위	-14.5psig - 101.5 psig
표면 마감 옵션	전해 폴리싱됨, 최대 10 마이크로인치 Ra(0.25 µm Ra), 최대 15 마이크로인치 Ra(0.375 µm Ra), 최대 20 마이크로인치 Ra(0.5 µm Ra)
인증 및 준수	ISO 9001
표준	ASME BPE, CE-PED

구성 재질

재질	Hastelloy C22, Hastelloy C276, 스테인리스강 316L, 스테인리스강 AL-6XN

데이터시트

ASEPTIPORT Probe Mount datasheet (KO).pdf
PDF - 331.1kb

주문 정보

제품 코드

생산물 번호	생산물 설명

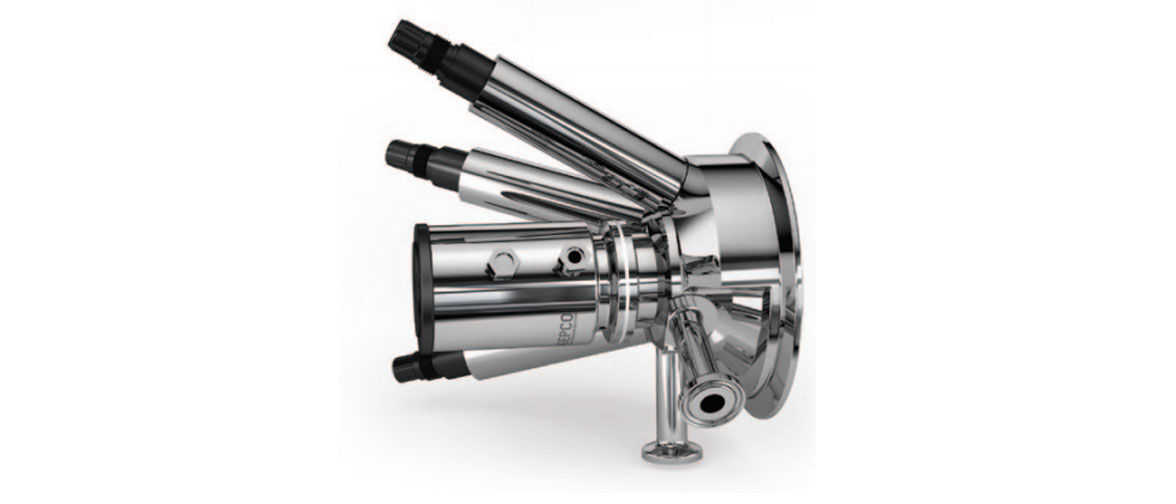

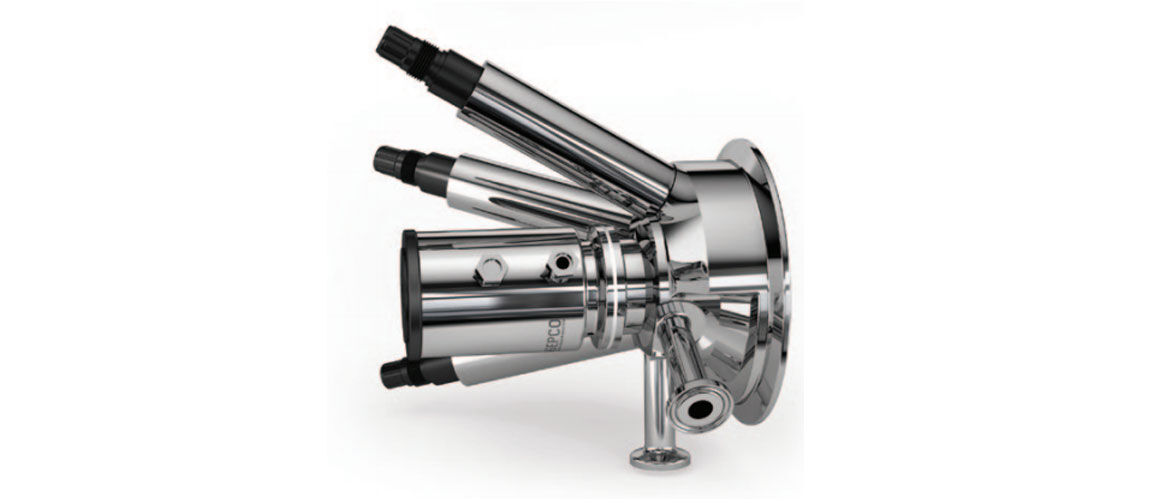

AM-0001-1	Aseptiport 프로브 매니폴드, 프로브 어셈블리 3개, 12mm, 0.5" 샘플 밸브, 0.5" 출구 및 스팀 포트, 316L, 20 micro inch Ra 최대, EP. 참고: 밸브에는 별도의 다이어프램과 액추에이터가 필요합니다.
AM-0200-0	Aseptiport 마운트 2" 클램프 엔드 더블 12mm 프로브 마운트, 나사형, 316L, 15 micro-inch Ra 표면 마감 전기 폴리싱 및 부동태화 처리
AM-0200-2	Aseptiport 어셈블리, 2" 클램프 엔드 더블 매니폴드 일체, 2 X 12mm 프로브, 나사 마운트 316L
AM-0202	Aseptiport 어셈블리, 2" 클램프 엔드 더블 매니폴드 일체, 나사 마운트 316L
AM-0300-2	Aseptiport 어셈블리 3 X 25mm 직경 X 120mm 길이 프로브 매니폴드 일체 3" 클램프 마운트 316L
AM-0400-2	Aseptiport 어셈블리 2 X 25mm 직경 X 120mm 길이 프로브 매니폴드 포트 일체 4" 클램프 마운트 316L
PA-0200	Aseptiport 인서트 슬리브는 25mm 인골드 포트에 적합 120mm 프로브에 적합 나사 마운트 Nitronic 60,15 micro-inch Ra 표면 마감 전기 폴리싱 및 부동태화 처리
PA-0201	Aseptiport 인서트 플러그는 25mm 인골드 포트에 적합 나사 마운트, Nitronic 60
