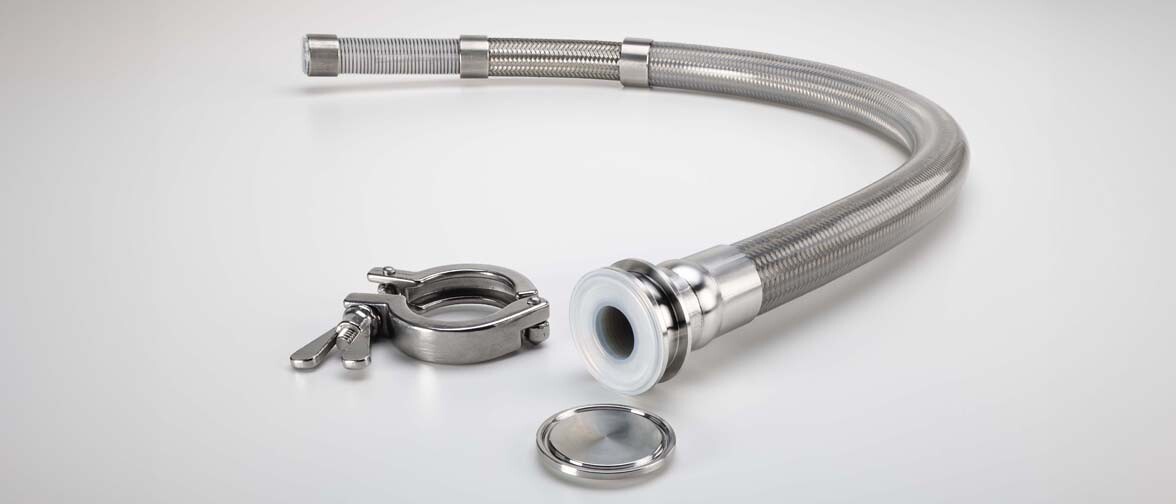

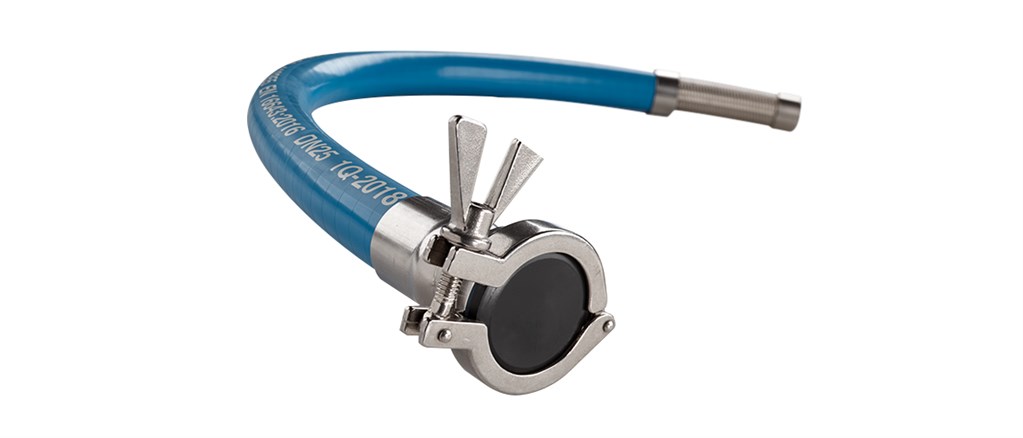

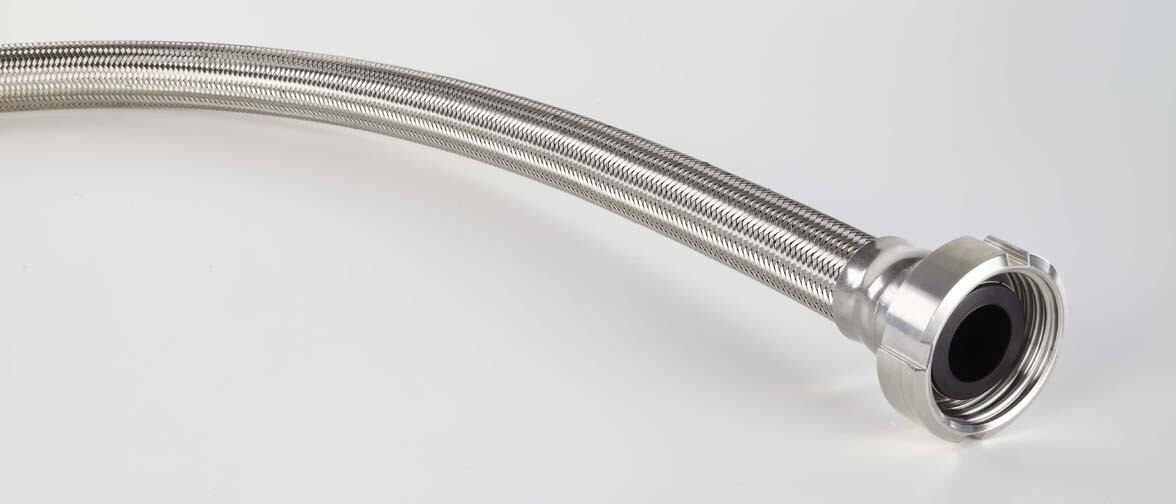

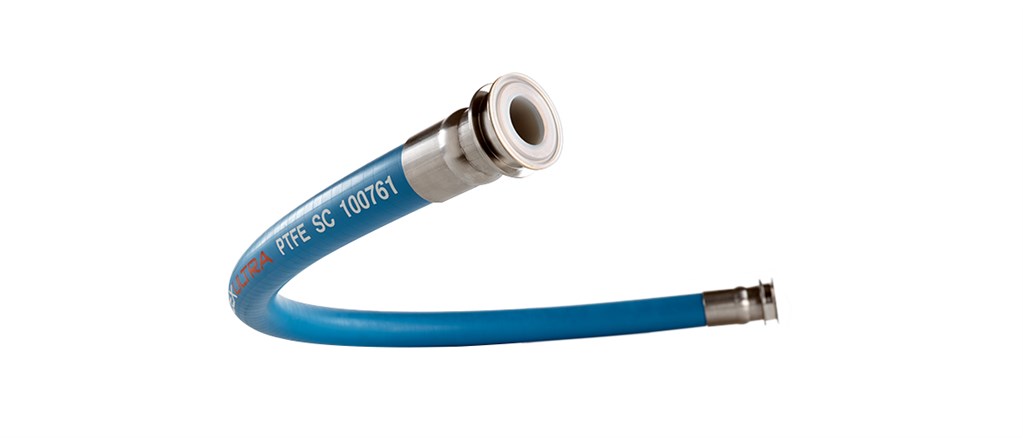

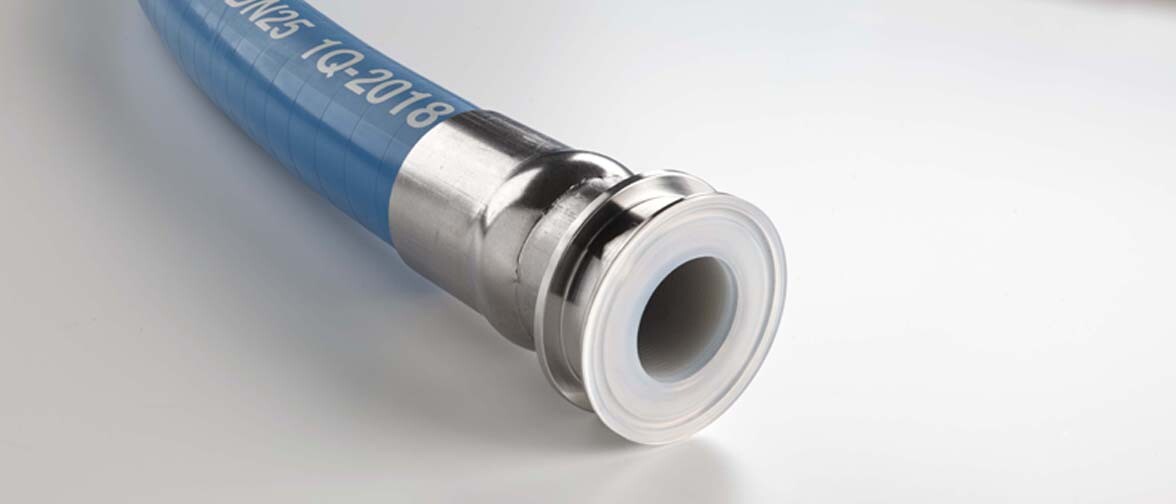

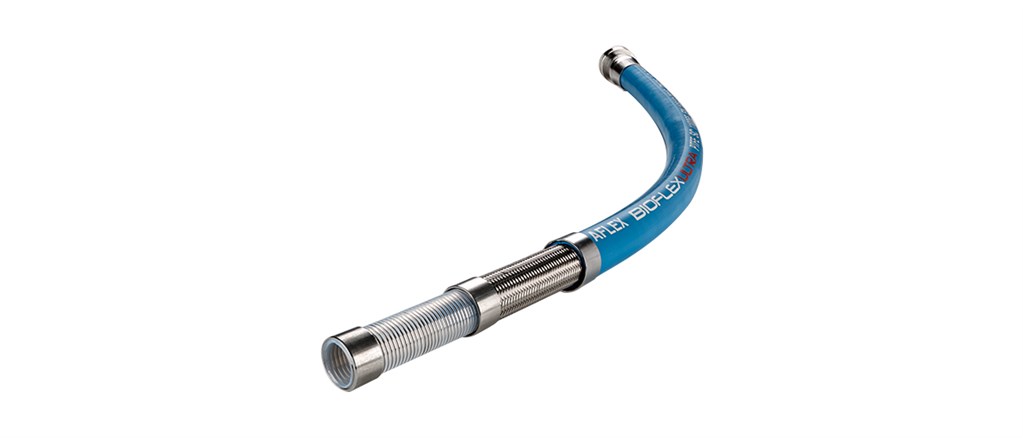

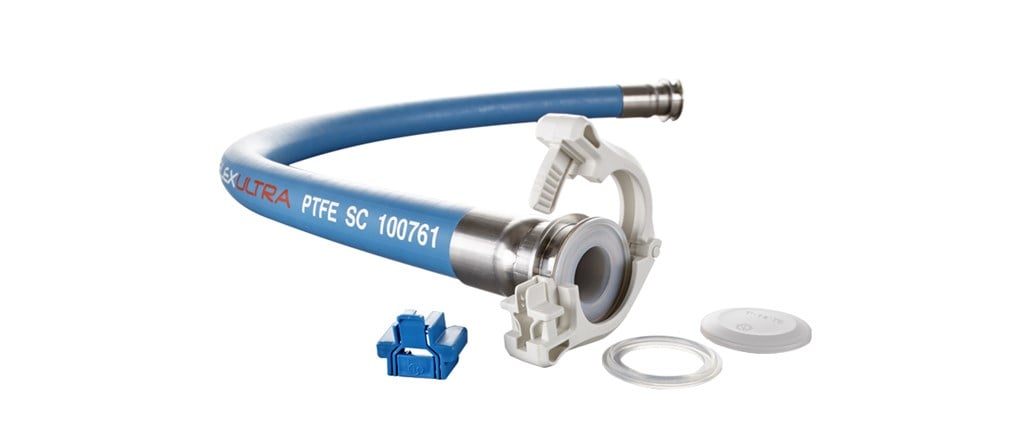

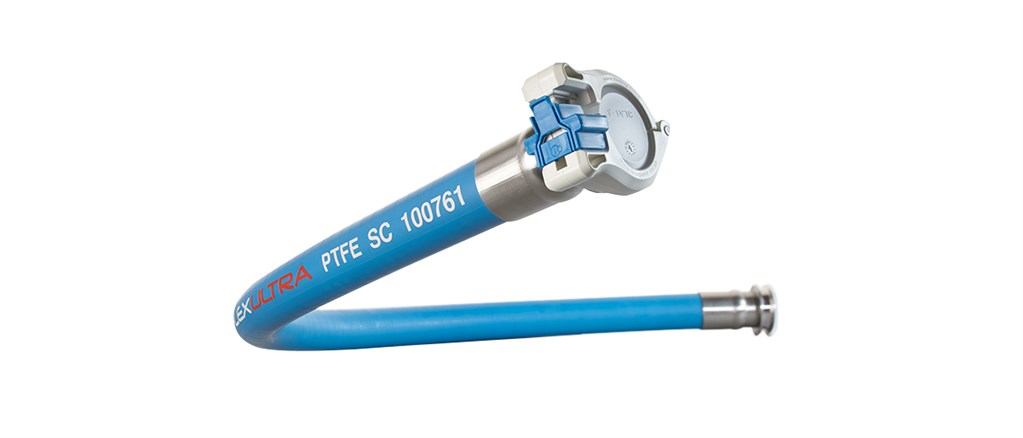

Bioflex Ultra

바이오테크놀로지 및 제약 유체 이송을 위한 PTFE 라인 호스

Bioflex Ultra는 화학적으로 비활성이고 세척이 간편한 호스로 제약, 식음료 및 화학 산업에서 사용할 수 있는 내부식성 호스입니다. 이 유연한 호스는 안정성, 성능 및 긴 서비스 기간을 제공합니다.

특징 및 이점

천연 또는 정전기 방지 PTFE 라이너
매우 유연하지만 꼬임에 강합니다
원활한 유체 흐름을 위한 매끄러운 내경, 쉬운 세척
고온 고압 가능
내화학성
최고의 추적성 확보를 위한 레이저 에칭 페럴이 추가된 PTFE 라인 및 비라인 엔드 피팅
다양한 브레이드, 커버 및 외부 보호 옵션 가능

기술 요약

공칭 보어 크기	9.5 - 80 mm
공칭 보어 크기	0.375 - 3 in
바깥 지름	12 - 94.8 mm
바깥 지름	0.47 - 3.732 in
최대 작동 압력	80 bar
최대 작동 압력	1160 psi
인증	3.1 추적성, 3-A 62-02, ATEX, BS5173절 103.13의 6.2 및 6.3 정전기 방지, BS5173절 103.13절 6.2 및 6.3 방염, EN16643:2016, EU 규정 10/2011, FDA(자료), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP Class VI
굽힘 반경	19 - 350 mm
굽힘 반경	0.75 - 13.75 in
브레이드	없음
커버	EPDM, 실리콘 고무, 없음

기술 요약 표에는 범위 내에서 사용할 수 있는 기능이 나열되어 있습니다. 모델별 정보는 '사양' 탭을 참조하십시오.

성능

공칭 호스 보어 크기		실제 보어 크기		Bioflex Ultra 등급(브레이드 및 커버)	나선형 와이어	** 호스의 최대 작동 압력		파열 압력		최소 굽힘 반경
in	mm	in	mm			bar	psi	bar	psi	in	mm
³⁄₈	9.5	0.382	9.7	TO	-	5	72	20	290	1³⁄₈	35
				SS	-	80	1,160	500	7,200	³⁄₄	19
				RC/BK/SI	-	80	1,160	500	7,200	³⁄₄	19
¹⁄₂	15	0.516	13.1	TO	✔	5	72	20	290	2³⁄₈	60
				SS	✔	70	1,015	400	5,800	1¹⁄₂	38
				PB	✔	35	500	140	2,000	1¹⁄₂	38
				RC/BK/SI	✔	70	1,015	400	5,800	1¹⁄₂	38
⁵⁄₈	16	0.638	16.2	TO	✔	5	72	20	2.90	2¹⁄₂	64
				SS	✔	65	940	380	5,500	1³⁄₄	45
				PB	✔	33	480	130	1,900	1³⁄₄	45
				RC/BK/SI	✔	65	940	380	5,500	1³⁄₄	45
³⁄₄	20	0.760	19.3	TO	✔	5	72	20	290	3	75
				SS	✔	60	870	300	4,350	2	50
				PB	✔	30	440	120	1,750	2	50
				RC/BK/SI	✔	60	870	300	4,350	2	50
* ⁷⁄₈	22	0.870	22.1	TO	✔	4	60	16	230	3¹⁄₂	90
				SS	✔	55	800	220	3,200	2¹⁄₈	55
				PB	✔	27.5	400	110	1,600	2¹⁄₈	55
				RC/BK/SI	✔	55	800	220	3,200	2¹⁄₈	55
1	25	1.012	25.7	TO	✔	4	60	16	230	4³⁄₄	110
				SS	✔	50	720	200	2,900	2³⁄₄	70
				PB	✔	25	360	100	1,450	2³⁄₄	70
				RC/BK/SI	✔	50	720	200	2,900	2³⁄₄	70
1¹⁄₄	32	1.268	32.2	TO	✔	3	43	12	175	5¹⁄₂	140
				SS	✔	45	650	180	2,600	4	100
				PB	✔	23	330	90	1,300	4	100
				RC/BK/SI	✔	45	650	180	2,600	4	100
* 1³⁄₈	35	1.370	34.8	TO	✔	2	29	8	116	6¹⁄₂	160
				SS	✔	40	580	160	2,320	4	100
				PB	✔	20	290	80	1,160	4	100
				RC/BK/SI	✔	40	580	160	2,320	4	100
1¹⁄₂	40	1.516	38.5	TO	✔	2	29	8	116	7	180
				SS	✔	40	580	160	2,320	5¹⁄₂	140
				PB	✔	20	290	80	1,160	5¹⁄₂	140
				RC/BK/SI	✔	40	580	160	2,320	5¹⁄₂	140
* 1⁷⁄₈	48	1.866	47.4	TO	✔	2	29	8	116	11	280
				SS	✔	35	500	140	2,000	6⁵⁄₈	170
				PB	✔	18	250	72	1,040	6⁵⁄₈	170
				RC/BK/SI	✔	35	500	140	2,000	6⁵⁄₈	170
2	50	2.012	51.1	TO	✔	2	29	8	116	12	300
				SS	✔	30	430	120	1,750	8	200
				PB	✔	15	215	60	870	8	200
				RC/BK/SI	✔	30	430	120	1,750	8	200
2¹⁄₂	65	2.508	63.7	SS	✔	20	290	80	1160	11⁷⁄₈	300
				PB	✔	12	174	48	696	11⁷⁄₈	300
				RC/BK/SI	✔	20	290	80	1,160	11⁷⁄₈	300
3	80	3.024	76.8	SS	✔	15	218	60	870	13³⁄₄	350
				PB	✔	10	145	40	580	13³⁄₄	350
				RC/BK/SI	✔	15	218	60	870	13³⁄₄	350
TO = 튜브 전용, SS = 스테인리스 강 브레이드, PB = 폴리프로필렌 브레이드, SS, RC/FP = 불연성 고무 커버, RC = 파란색 EPDM 고무 커버, BK= 검정색 EPDM 고무 커버, SI = 실리콘 고무 커버, KYB = Kynar 브레이드

* ⁷⁄₈", 1³⁄₈"와 1⁷⁄₈"호스 크기는 PTFE 라이닝 새니터리 클램프(또는 트라이오버) 엔드 피팅 및 PTFE 라이닝 I-라인 엔드 피팅과 함께 사용하는 경우에만 적합합니다.

** 호스 어셈블리의 최대 작동 압력(MWP)은 두 개의 엔드 피팅 또는 위의 목록에 있는 호스의 MWP 중 가장 낮은 값을 사용합니다. 작동 온도가 높아지면 호스의 MWP는 줄어들 수 있으므로 Aflex Hose에 문의하십시오.

참고: 2¹⁄₂" & 3” 튜브(TO 등급)는 어셈블리로 주문할 수 없습니다.

사양

기술 사양

	EPDM 고무 커버(RC/BK/) 등급 호스	폴리프로필렌 브레이드(PB) 등급 호스	실리콘 고무 커버(SI) 등급 호스	스테인레스강 브레이드(SS) 등급 호스	튜브만 해당(TO) 등급 호스
공칭 보어 크기	9.5 - 80 mm	15 - 80 mm	9.5 - 80 mm	9.5 - 80 mm	9.5 - 50 mm
공칭 보어 크기	0.375 - 3 in	0.5 - 3 in	0.375 - 3 in	0.375 - 3 in	0.375 - 2 in
실제 보어 크기	9.7 - 76.8 mm	13.1 - 76.8 mm	9.7 - 76.8 mm	9.7 - 76.8 mm	9.7 - 51.1 mm
실제 보어 크기	0.382 - 3.024 in	0.516 - 3.024 in	0.382 - 3.024 in	0.382 - 3.024 in	0.382 - 2.012 in
최대 길이	15 - 30 m	15 - 30 m	15 - 30 m	15 - 30 m	25 - 30 m
길이	15 - 30 m	15 - 30 m	15 - 30 m	15 - 30 m	25 - 30 m
길이	50 - 100 Ft	50 - 100 Ft	50 - 100 Ft	50 - 100 Ft	80 - 100 Ft
바깥 지름	15.5 - 92.8 mm	20.5 - 94.8 mm	15.5 - 92.8 mm	12.8 - 87.8 mm	12 - 58.9 mm
바깥 지름	0.61 - 3.654 in	0.8 - 3.732 in	0.61 - 3.654 in	0.5 - 3.457 in	0.47 - 2.32 in
최대 작동 압력	80 bar	35 bar	80 bar	80 bar	5 bar
최대 작동 압력	1160 psi	500 psi	1160 psi	1160 psi	72 psi
파열 압력	60 - 500 bar	40 - 140 bar	60 - 500 bar	60 - 500 bar	8 - 20 bar
파열 압력	870 - 7,200 psi	580 - 2,000 psi	870 - 7,200 psi	870 - 7,200 psi	116 - 290 psi
인증	3.1 추적성, 3-A 62-02, ATEX, BS5173절 103.13의 6.2 및 6.3 정전기 방지, BS5173절 103.13절 6.2 및 6.3 방염, EN16643:2016, EU 규정 10/2011, FDA(자료), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP Class VI	3.1 추적성, 3-A 62-02, ATEX, EN16643:2016, EU 규정 10/2011, FDA(자료), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP Class VI	3.1 추적성, 3-A 62-02, ATEX, EN16643:2016, EU 규정 10/2011, FDA(자료), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP Class VI	3.1 추적성, 3-A 62-02, ATEX, EN16643:2016, EU 규정 10/2011, FDA(자료), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP Class VI	3.1 추적성, 3-A 62-02, ATEX, EN16643:2016, EU 규정 10/2011, FDA(자료), ISO 14001:2015, ISO 9001:2015, OHSAS 18001:2015, USP Class VI
작동 온도 범위	-40°C - 150 °C	-30°C - 100 °C	-73°C - 240 °C	-73°C - 260 °C
작동 온도 범위	-40°F - 302 °F	-22°F - 212 °F	-100°F - 400 °F	-100°F - 500 °F
굽힘 반경	19 - 350 mm	38 - 350 mm	19 - 350 mm	19 - 350 mm	35 - 300 mm
굽힘 반경	0.75 - 13.75 in	1.5 - 13.75 in	0.75 - 13.75 in	0.75 - 13.75 in	1.375 - 12 in
브레이드					없음
커버	EPDM	없음	실리콘 고무	없음	없음
호스 외부 보호 옵션	보호 코일, 스커프 링, 안전장치	보호 코일, 스커프 링, 안전장치	보호 코일, 스커프 링, 안전장치	보호 코일, 스커프 링, 안전장치	보호 코일, 스커프 링, 안전장치
엔드 피팅	3-A 위생 설비, 90° 엘보 피팅, BSP 및 NPT 나사 피팅, DIN 11851 피팅, JIC 피팅, PTFE 딥 파이프 피팅, SMS 및 RJT 피팅, 새니터리 트라이클램프 피팅, 스위블 플랜지 피팅, 캠과 그루브 피팅	3-A 위생 설비, 90° 엘보 피팅, BSP 및 NPT 나사 피팅, DIN 11851 피팅, JIC 피팅, PTFE 딥 파이프 피팅, SMS 및 RJT 피팅, 새니터리 트라이클램프 피팅, 스위블 플랜지 피팅, 캠과 그루브 피팅	3-A 위생 설비, 90° 엘보 피팅, BSP 및 NPT 나사 피팅, DIN 11851 피팅, JIC 피팅, PTFE 딥 파이프 피팅, SMS 및 RJT 피팅, 새니터리 트라이클램프 피팅, 스위블 플랜지 피팅, 캠과 그루브 피팅	3-A 위생 설비, 90° 엘보 피팅, BSP 및 NPT 나사 피팅, DIN 11851 피팅, JIC 피팅, PTFE 딥 파이프 피팅, SMS 및 RJT 피팅, 새니터리 트라이클램프 피팅, 스위블 플랜지 피팅, 캠과 그루브 피팅	3-A 위생 설비, 90° 엘보 피팅, BSP 및 NPT 나사 피팅, DIN 11851 피팅, JIC 피팅, PTFE 딥 파이프 피팅, SMS 및 RJT 피팅, 새니터리 트라이클램프 피팅, 스위블 플랜지 피팅, 캠과 그루브 피팅
라벨링 옵션	색상 코드, 표준	색상 코드, 표준	색상 코드, 유선형 태그, 표준	색상 코드, 표준	색상 코드, 표준
진공 저항	최대 200°C(392°F)까지 -0.9bar의 진공에서 사용 가능	최대 200°C(392°F)까지 -0.9bar의 진공에서 사용 가능	최대 200°C(392°F)까지 -0.9bar의 진공에서 사용 가능	최대 200°C(392°F)까지 -0.9bar의 진공에서 사용 가능	최대 200°C(392°F)까지 -0.9bar의 진공에서 사용 가능

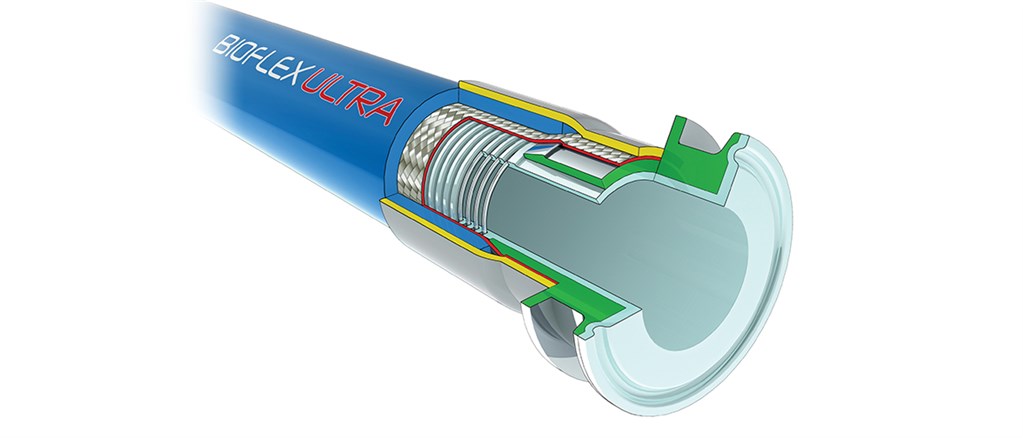

구성 재질

나선형 와이어	스테인레스강 316
라이너 튜브	PTFE
브레이드	스테인레스강, 폴리프로필렌

데이터시트

브로셔

PTFE hoses for Biotech and Pharmaceutical (EN).pdf
PDF - 1.9mb

데이터시트

Bioflex Ultra EPDM Rubber Covered (RCBK) Grade Hoses datasheet (KO).pdf
PDF - 368.9kb
Bioflex Ultra Stainless Steel Braid (SS) Grade Hoses datasheet (KO).pdf
PDF - 364.2kb
Bioflex Ultra Silicone Rubber Covered (SI) Grade Hoses datasheet (KO).pdf
PDF - 354.8kb
Bioflex Ultra Polypropylene Braid (PB) Grade Hoses datasheet (KO).pdf
PDF - 366.4kb
Bioflex Ultra Tube Only (TO) Grade Hoses datasheet (KO).pdf
PDF - 337.8kb

기타 리소스

configure-for-abrasion.pdf
PDF - 232.1kb
configure-for-bend.pdf
PDF - 164.2kb
special-usage-conditions-bfxu.pdf
PDF - 143.7kb
length-calculation.pdf
PDF - 192.4kb

ETH 호스 어셈블리

목적

공정 유체가 호스를 통과해 지나갈 때 공정 유체의 온도를 조절해야 하는 적용처에 사용됩니다. 일부 적용처에서는 추가적인 '용융' 시설도 필요할 수 있습니다.

설명

가열 엘레멘트는 호스 어셈블리 주위에 나선형으로 감겨 있는 자체 조절 엘레멘트로 구성됩니다. 특정 온도를 유지해야 하는 경우 자체 조절 엘레멘트에 센서와 제어기가 필요할 수 있습니다. 자세한 내용은 Aflex Hose에 문의하십시오. 전원 리드 및 온도 센서 리드(해당하는 경우)는 호스 어셈블리의 한쪽 끝에서 글랜드와 도관을 통해 나옵니다. 단열재는 발포 고무, 실리콘 발포 고무입니다. 외부 커버는 파란색 또는 검은색 EPDM 고무 커버가 있는 폴리프로필렌 브레이드 또는 SS 와이어 브레이드일 수 있습니다.

설계

각 호스는 맞춤 설계 및 제작되었습니다. 어플리케이션 세부 정보는 웹 사이트에서 제공되는 "ETH 호스 설문지"를 작성하여 제공해야 합니다. 일반적으로, 위험 구역, 특히 "Zone 1"의 경우 온도 센서 및 제어 유무에 관계없이 자체 조절 유형의 가열 엘레멘트가 사용되고 내화 글랜드 및 도관도 필요합니다. 가열 엘레멘트의 미터 당 와트, 호스 나선의 피치 및 단열재 두께는 모두 정해진 공식에 따라 계산되어 필요한 유지 온도를 제공합니다.

사양

특정 설계에 따라 최소 굽힘 반경이 3배 증가하고 외부 직경과 중량이 크게 증가한다는 점을 제외하고 Bioflex Ultra GP, SS의 사양은 이전과 동일합니다. CH/ETH 호스의 최대 길이는 10m(33ft)입니다.

제한 사항

가열된 호스의 1인치 PTFE 라이닝 PN10 플랜지 스피곳은 최대 플레어 직경이 63mm가 아닌 50mm 한 가지뿐입니다. 호스가 자중만 작용하는 상태로 "매달려 있거나", 직선 또는 90˚인 경우 특수 구조가 필요하므로, 상황에 따라 Aflex Hose에 문의하십시오. 칼라를 사용할 경우 최소 ETH 호스 어셈블리 길이 1m

ETH 호스 어셈블리

옵션 및 부속품

브레이드, 커버 및 외부 보호

호스
	Bioflex Ultra	Pharmaline N	Pharmaline X	FaBLINE	Corroflon	Corroline+	Smoothbore	Hyperline FX	Visiflon
튜브만 해당 - TO	✔				✔		✔	✔	✔
스테인레스강 - SS	✔				✔		✔	✔	✔
고무 커버 - RC	✔			✔	✔	✔
폴리프로필렌 브레이드 - PB	✔				✔
백금 경화 - SI	✔	✔	✔	✔	✔
브레이드
	Bioflex Ultra	Pharmaline N	Pharmaline X	FaBLINE	Corroflon	Corroline+	Smoothbore	Hyperline FX	Visiflon
플라스틱 고무 옵션					✔		✔	✔
아라미드								✔
Kynar 브레이드					✔
Hastelloy 브레이드					✔
파란색 EPDM	✔			✔	✔
검정색 EPDM	✔				✔	✔
외부 보호
	Bioflex Ultra	Pharmaline N	Pharmaline X	FaBLINE	Corroflon	Corroline+	Smoothbore	Hyperline FX	Visiflon
세이프가드 보호 슬리브 - SG	✔	✔	✔	✔	✔	✔
스커프링- SR	✔	✔	✔	✔	✔	✔
보호 코일 - PC	✔	✔	✔	✔	✔	✔
이중 고무 커버 엔드 보호 - RC300	✔		✔	✔	✔	✔
이중 고무 커버 엔드 보호 - DBK300	✔				✔		✔	✔	✔

엔드 피팅

	Bioflex Ultra	Pharmaline N	Pharmaline X	FaBLINE	Corroflon	Corroline+	Smoothbore	Hyperline FX	Visiflon
스위블 플랜지 피팅 - 비(非)라인	✔	✔	✔	✔	✔	✔
스위블 플랜지 피팅 - 라인	✔			✔	✔	✔
캠 및 그루브 피팅 수형 비(非)라인	✔	✔	✔	✔	✔	✔
캠 및 그루브 피팅 수형 라인	✔			✔	✔	✔
캠 및 그루브 피팅 암형 비(非)라인	✔	✔	✔	✔	✔	✔
캠 및 그루브 피팅 암형 라인	✔			✔	✔	✔
새니터리 트라이클램프 피팅 PTFE - 비(非)라인	✔			✔	✔
새니터리 트라이클램프 피팅 - 비(非)라인	✔	✔	✔	✔	✔	✔
새니터리 및 미니 새니터리	✔	✔	✔	✔	✔	✔
새니터리 트라이클램프 피팅 - 90° 엘보 피팅	✔	✔	✔	✔	✔	✔
DIN 11851 / SMS 피팅 - PTFE 라인	✔			✔	✔
DIN 11851 피팅 - 비(非)라인	✔	✔	✔	✔	✔	✔
RJT 암형 피팅 - 비(非)라인	✔	✔	✔	✔	✔	✔
BSP 및 NPT 나사형 피팅 - NPT 및 BSPT 피팅	✔	✔	✔	✔	✔	✔	✔	✔	✔
BSP 및 NPT 나사형 피팅 - BSP 60° 콘 시트 암형 피팅	✔	✔	✔	✔	✔	✔	✔	✔	✔
JIC 피팅	✔	✔	✔	✔	✔	✔	✔	✔	✔
PTFE 딥 파이프 피팅	✔	✔	✔	✔	✔
3-A 새니터리 피팅	✔	✔	✔	✔
90° 엘보 피팅	✔	✔	✔	✔	✔	✔	✔	✔	✔
그루브 스탠드 파이프 피팅	✔	✔	✔	✔	✔	✔	✔	✔	✔
IDF 암형/수형 피팅 - 비(非)라인	✔	✔	✔	✔	✔
ENCAP 피팅	✔	✔	✔	✔	✔
PTFE 테일 또는 유압 피팅							✔	✔	✔
PTFE 테일 피팅					✔		✔	✔	✔

주문 방법

아래의 순서 대로 요구 사항 지정:

수량
호스 크기
PTFE 라이너
브레이드
외부 커버
보호 시스템
길이
엔드 피팅

예
요구 사항	4 x 1” 보어 Bioflex Ultra, AS, SS, RC, DRC-300 호스 x 3.00 미터. 양 끝은 비(非)라인의 ANSI 150# S/S 플랜지
부품 번호	4 x Part No. 16-BFXU/AS-RC-00-3.00m-12-12, 양 끝에 DRC 300 있음.

특별 요구 사항:

호스 구성
태그 정보
인증
특수 테스트

문의 또는 구매 주문서에 사양에 대한 전체 내용 기입:

호스 등급:

PTFE 라이너	브레이드	고무 커버
천연 (GP)	316 스테인레스강 (SS)	백금 경화 실리콘
정전기 방지 (AS)	폴리프로필렌(PB)	파란색 EPDM 고무 코팅(RC)
		검정색 EPDM 고무 커버(BK)

외부 보호 가능 - 브레이드 및 엔드 피팅 페이지를 참조하십시오.

Bioflex Ultra 어셈블리 길이 및 제한 사항

나열된 최소 길이는 피팅에 적용하지 마십시오.

호스 길이 + 엔드 피팅 = 총 호스 어셈블리 길이 (씰링 페이스에서 실링 페이스까지)

길이는 고객의 요구에 맞게 제작합니다. 공차 2 %/-0 %. 특별 주문하면 더 작은 공차도 가능합니다.

호스 공칭 치수	피팅 사이 최소 호스 길이			최대 호스 어셈블리 길이 특별 주문하면 더 긴 길이도 가능합니다
	직선 길이	90°로 굽힘
	모든 등급	TO, KYB 등급	SS, RC RC 등급
in (mm)	in (mm)	in (mm)	in (mm)	m (ft)
³/₈ (10)	3 (75)	3.00 (75)	3.00 (75)	100 (30)
¹/₂ (15)	3 (75)	3.00 (75)	3.00 (75)	100 (30)
⁵/₈ (16)	3 (75)	4.00 (100)	3.00 (75)	100 (30)
³/₄ (20)	3 (75)	4.72 (120)	4.00 (100)	100 (30)
⁷/₈ (22)	3 (75)	5.71 (145)	4.00 (100)	100 (30)
1 (25)	3 (75)	6.89 (175)	4.33 (110)	100 (30)
1¹/₄ (32)	4 (100)	8.66 (220)	6.30 (160)	100 (30)
1³/₈ (35)	4 (100)	10.04 (255)	7.48 (190)	100 (30)
1¹/₂ (40)	4 (100)	11.22 (285)	8.66 (220)	100 (30)
1⁷/₈(48)	4 (100)	17.32 (440)	11.81 (300)	100 (30)
2 (50)	4 (100)	18.70 (475)	12.40 (315)	100 (30)
2¹/₂ (65)	4 (100)	27.95 (710)	18.70 (475)	60 (18)
3 (80)	4 (100)	32.48 (825)	21.65 (550)	50 (15)

엔드 피팅

매우 다양한 ‘스탠다드’ 엔드 피팅 사용 가능.

특별 주문 - SS의 비표준 등급 또는 Hastelloy 또는 Monel 등의 재질.

동급 사양
등급	BS 영국 표준	AISI 미국 표준 또는 C = 케이싱 등급	EN 유럽 표준
316L SS	BS 316 S11	AISI 316 L	EN1.4404
316C SS	BS 316 C16	CF8M	EN 1.4408
304 SS	BS 304 S15	AISI 304	EN 1.4301
