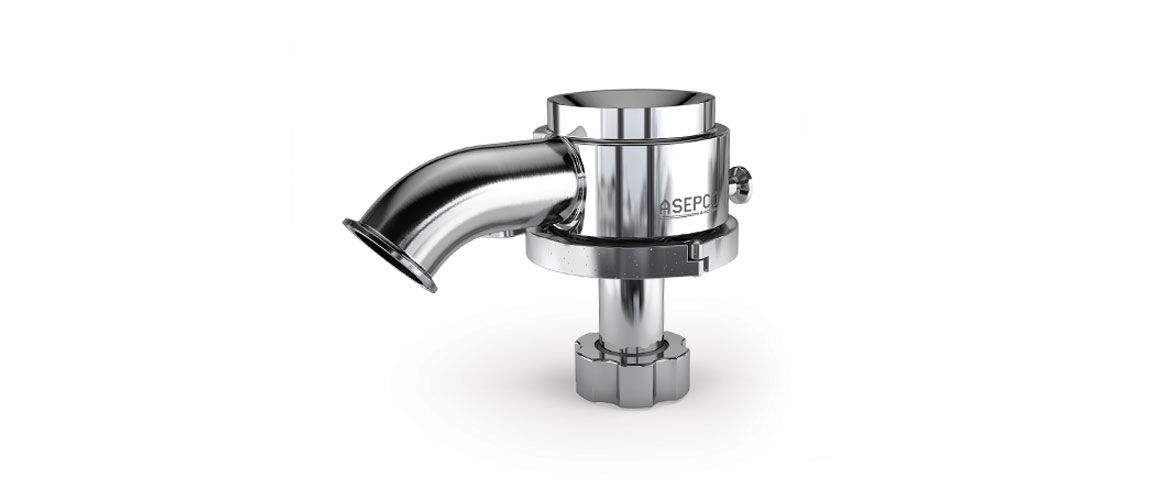

ASEPCO Weirless Radial diaphragm ™タンク底バルブ

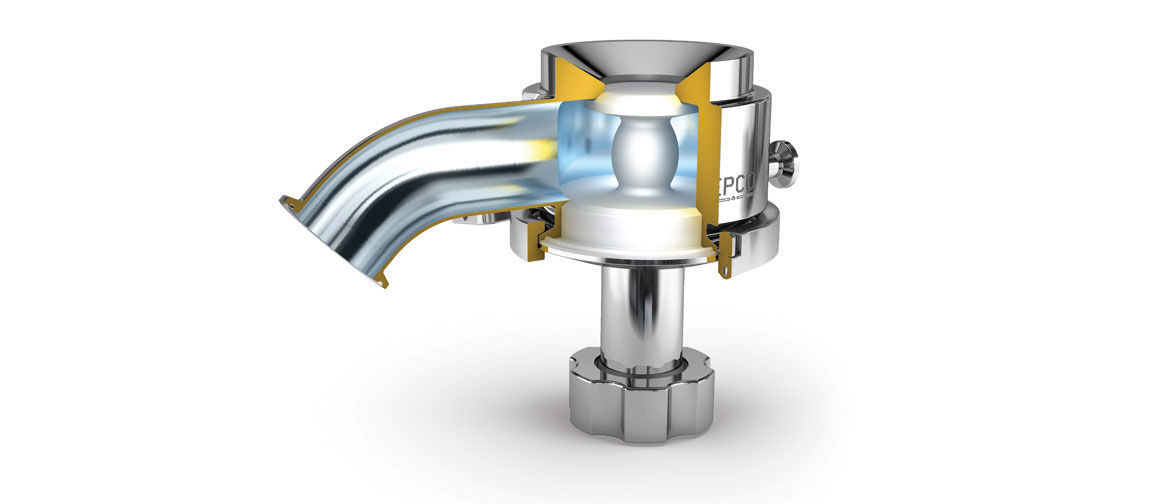

バイオプロセシング業界の厳しい要件を満たすように特別に設計された Weirless Radial diaphragm タンクバルブは、最も困難な用途に対応するソリューションを提供します。高耐久性の極太の溶接フランジにより、当社バルブをタンクの底に、完全に平らに、簡単に溶着できます。ガスケット、ボルト、シームはありません。
機能と利点
- 特許取得済みのラジアルダイヤフラムで、滞留をなくし簡単な洗浄を実現
- シンプルな Tri-Clamp アセンブリにより、メンテナンス時間が 80% 短縮されています
- ガスケットやボルト、継ぎ目がない埋め込み型デザイン
- 一体式トラベルストップ
- 再調整または再締め付け不要
- 閉塞状態で最大3つのCIP/SIP用または洗浄用ポートを利用可能
- バルブサイズ:0.5”, 1”, 1.5”, 2”, 3”, 4”
技術概要
取り付けタイプ | フラッシュ |
アウトレット接続部 | サニタリークランプ, チューブエンド |
最大使用圧力 | 10 bar |
最大使用圧力 | 150 psi |
互換性のあるアクチュエータ | フェイルクローズ, フェールオープン, マニュアル, 空圧式 |
互換性のあるダイアフラム | EPDM, Silicone, Viton, シリコーンプラス |
表面仕上げオプション | 最大 10 マイクロインチ RA (0.25 μ m RA), 最大 15 マイクロインチ RA (0.375 μ m RA), 最大 20 マイクロインチ RA ( 0.5 µ m RA ), 電解研磨 |
証明書 | ISO 9001 |
規格 | ASME BPE, CE-PED |
技術概要の表には、その範囲内で使用可能な機能が一覧表示されますモデル固有の情報については、「技術仕様」を参照してください。
性能
タンク底バルブ流量 | |
---|---|
流量 | |
サイズ(インチ) | LPM* |
0.5 | 10.2 (2.7) |
1.0 | 59.8 (15.8) |
1.5 | 180.0 (48.0) |
2.0 | 272.0 (72.0) |
2.5 | 340.7 (90.0) |
3.0 | 643.0 (170.0) |
4.0 | 1143.0 (302.0) |
* 流量は、周囲温度で 1 psi ( 0.007 MPa )の水に基づいています
仕様
技術仕様
タンク底バルブ | |
---|---|
取り付けタイプ | フラッシュ |
流量 | 10.2 - 1,143 L/m |
流量 | 2.7 - 302 USGPM |
サイズ | 0.5", 1.0", 1.5", 2.0", 2.5", 3.0", 4.0" |
アウトレット接続部 | サニタリークランプ, チューブエンド |
最大使用圧力 | 10 bar |
最大使用圧力 | 150 psi |
動作温度範囲 | -51℃~177 °C |
動作温度範囲 | -60℉~350 °F |
互換性のあるアクチュエータ | フェイルクローズ, フェールオープン, マニュアル, 空圧式 |
互換性のあるダイアフラム | EPDM, Silicone, Viton, シリコーンプラス |
表面仕上げオプション | 最大 10 マイクロインチ RA (0.25 μ m RA), 最大 15 マイクロインチ RA (0.375 μ m RA), 最大 20 マイクロインチ RA ( 0.5 µ m RA ), 電解研磨 |
証明書 | ISO 9001 |
規格 | ASME BPE, CE-PED |
重さ | 0.3 - 31.1 kg |
重さ | 0.6 - 68.6 lbs |

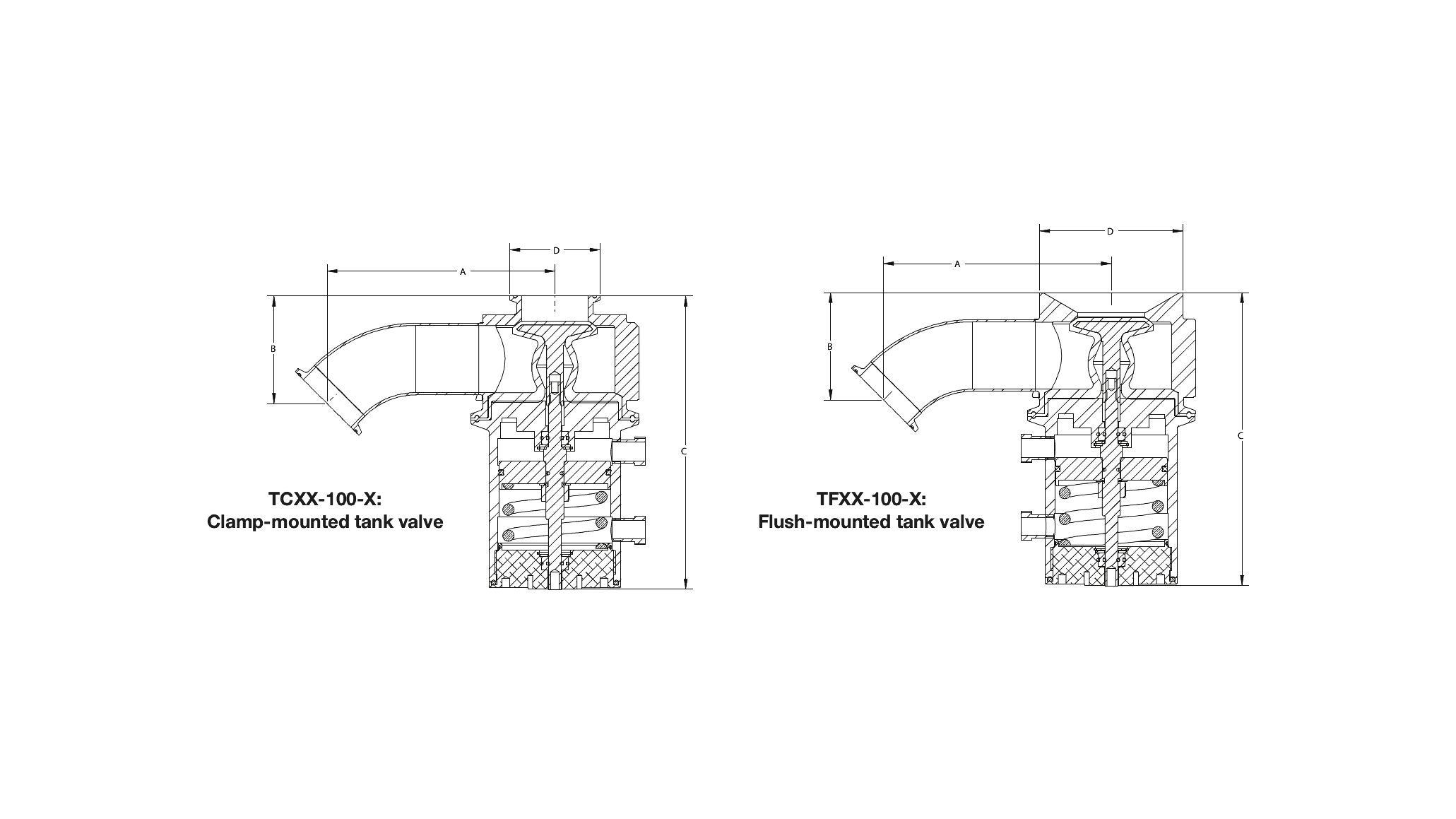

タンク底バルブ寸法
TCXX-100-X :クランプ取り付けタンクバルブ | |||||
---|---|---|---|---|---|
サイズ(インチ) | A | B | C-空圧式アクチュエータを使用 | C-手動式アクチュエータを使用 | D |
mm | mm | mm | mm | mm | |
0.5 | 該当なし | 該当なし | 該当なし | 該当なし | 該当なし |
1.0 | 113.0 (4.4) | 52.0 (2.1) | 173.0 (6.8) | 148.0 (5.8) | 50.0 (2.0) |
1.5 | 132.0 (5.2) | 64.0 (2.5) | 187.0 (7.4) | 146.0 (5.8) | 50.0 (2.0) |
2.0 | 162.0 (6.4) | 76.0 (3.0) | 208.0 (8.2) | 186.0 (7.3) | 64.0 (2.5) |
2.5 | 該当なし | 該当なし | 該当なし | 該当なし | 該当なし |
3.0 | 200.0 (7.9) | 100.0 (4.0) | 271.0 (10.7) | 212.0 (8.3) | 91.0 (3.6) |
4.0 | 243.0 (9.6) | 146.0 (5.7) | 381.0 (15.0) | 284.0 (11.2) | 119.0 (4.7) |
TFXX-100-X :フラッシュマウントタンクバルブ | |||||
---|---|---|---|---|---|
サイズ(インチ) | A | B | C-空圧式アクチュエータを使用 | C-手動式アクチュエータを使用 | D |
mm | mm | mm | mm | mm | |
0.5 | 87.0 (3.4) | 56.0 (2.2) | 129.0 (5.1) | 108.0 (4.3) | 50.0 (2.0) |
1.0 | 113.0 (4.4) | 52.0 (2.1) | 173.0 (6.8) | 148.0 (5.8) | 76.0 (3.0) |
1.5 | 132.0 (5.2) | 64.0 (2.5) | 187.0 (7.4) | 146.0 (5.8) | 76.0 (3.0) |
2.0 | 162.0 (6.4) | 76.0 (3.0) | 208.0 (8.2) | 186.0 (7.3) | 102.0 (4.0) |
2.5 | 192.0 (7.5) | 101.0 (4.0) | 271.0 (10.7) | 212.0 (8.3) | 125.0 (4.9) |
3.0 | 200.0 (7.9) | 100.0 (4.0) | 271.0 (10.7) | 212.0 (8.3) | 125.0 (4.9) |
4.0 | 243.0 (9.6) | 146.0 (5.7) | 381.0 (15.0) | 284.0 (11.2) | 178.0 (7.0) |
重量
重量 | ||||||
---|---|---|---|---|---|---|
サイズ | バルブ本体 | 手動式アクチュエータ使用時の合計重量 | 空圧式アクチュエータ使用時の合計重量 | |||
インチ | kg | lb | kg | lb | kg | lb |
0.5 | 0.3 | 0.6 | 1.2 | 2.7 | 1.1 | 2.4 |
1.0 | 1.6 | 3.6 | 3.5 | 7.8 | 3.9 | 8.7 |
1.5 | 1.8 | 3.9 | 3.2 | 7.1 | 4.4 | 9.7 |
2.0 | 7.4 | 16.4 | 10.0 | 23.0 | 11.2 | 24.7 |
2.5 | 17.5 | 38.6 | 21.0 | 45.6 | 28.3 | 62.3 |
3.0 | 17.5 | 38.6 | 21.0 | 45.6 | 28.3 | 62.3 |
4.0 | 31.1 | 68.6 | 38.0 | 83.8 | 54.9 | 121.0 |
構成材質
材質 | Hastelloy C22, ステンレススチール 316L, ステンレススチール、 AL-6XN, ハステロイC276 |
資料
パンフレット
-
ASEPCO weirless radial diaphragm valves (EN).pdf
PDF - 600.3kb -
ASEPCO valves (NL).pdf
PDF - 458.6kb
データシート
-
ASEPCO tank bottom valve datasheet (NL).pdf
PDF - 312.1kb
マニュアル
-
Tank valve manual (NL).pdf
PDF - 2.4mb
アクチュエータ
アクチュエータ
タンクバルブ用の AKS アクチュエータシリーズ ** は、プラスチックハウジングとステンレススチール製ダイアフラムインターフェイスで構成される耐久性が高く、メンテナンスが容易です。その結果、 GMP に準拠したサニタリー設計になります。
タンクバルブアクチュエータは、 AJS アクチュエータシリーズにも用意されています。すべてステンレス製アクチュエータは、すべて同じ性能を発揮しますが、ヘビーデューティパッケージになっています。
どちらのバージョンも手動および空圧オプションを提供し、トレーサビリティのためにレーザーエッチングされたシリアル番号が提供され、市場をリードする 3 年間の保証が付いています。どのメーカーのスイッチまたはコントローラを取り付けることで、空圧バージョンに自動化を簡単に追加できます。
すべてのメーカーのリニアスイッチおよびコントローラ( Westlock 、 Stonel 、 Burkert など)
**AKSアクチュエータシリーズは0.5~1.5インチサイズでのみ使用できます
ダイヤフラム
ダイヤフラム
複数の材料は、食品および バイオ医薬品業界のほぼすべての温度、圧力、化学的課題に対応します。
材料には以下が含まれます:
- Silicone
- EPDM
- シリコーンプラス
- Viton A
- Viton A (蒸気耐性)
- Viton GF
- PTFE
すべてのダイアフラムに硬化日とバッチ番号がレーザーエッチングされているため、完全に追跡可能です。
注文情報
製品コード
サイズ | モデルコード | 説明 |
---|---|---|
0.5 | TF05-100 | ラジアルバルブ、0.5"フラッシュタンク、EN 1.4435本体/316L継手、(装着先)厚さ0.375"以下のヘッド、0.5" 45°クランプエンドアウトレット、フラッシュダイアフラム、(未研磨溶接、溶接は内部仕上げに合わせて研磨)、x ミクロインチRa表面仕上げ、電解研磨および不動態化、本体/アクチュエータクランプ含む |
1.0 | TF10-100 | ラジアルバルブ、1"フラッシュタンク、EN 1.4435本体/316L継手、(装着先)厚さ0.375"以下のヘッド、1" 45°クランプエンドアウトレット、フラッシュダイアフラム、(未研磨溶接、溶接は内部仕上げに合わせて研磨)、x ミクロインチRa表面仕上げ、電解研磨および不動態化、本体/アクチュエータクランプ含む |
1.5 | TF17-100 | ラジアルバルブ、15"フラッシュタンク、EN 1.4435本体/316L継手、(装着先)厚さ0.375"以下のヘッド、1.5" 45°クランプエンドアウトレット、フラッシュダイアフラム、(未研磨溶接、溶接は内部仕上げに合わせて研磨)、x ミクロインチRa表面仕上げ、電解研磨および不動態化、本体/アクチュエータクランプ含む |
2.0 | TF20-100 | ラジアルバルブ、2"フラッシュタンク、EN 1.4435本体/316L継手、(装着先)厚さ0.375"以下のヘッド、2" 45°クランプエンドアウトレット、フラッシュダイアフラム、(未研磨溶接、溶接は内部仕上げに合わせて研磨)、x ミクロインチRa表面仕上げ、電解研磨および不動態化、本体/アクチュエータクランプ含む |
2.5 | TF25-100 | ラジアルバルブ、3"フラッシュタンク、EN 1.4435本体/316L継手、(装着先)厚さ0.375"以下のヘッド、2.5" 45°クランプエンドアウトレット、フラッシュダイアフラム、(未研磨溶接、溶接は内部仕上げに合わせて研磨)、x ミクロインチRa表面仕上げ、電解研磨および不動態化、本体/アクチュエータクランプ含む |
3.0 | TF30-100 | ラジアルバルブ、3"フラッシュタンク、EN 1.4435本体/316L継手、(装着先)厚さ0.375"以下のヘッド、3" 45°クランプエンドアウトレット、フラッシュダイアフラム、(未研磨溶接、溶接は内部仕上げに合わせて研磨)、x ミクロインチRa表面仕上げ、電解研磨および不動態化、本体/アクチュエータクランプ含む |
4.0 | TF40-100 | ラジアルバルブ、4"フラッシュタンク、EN 1.4435本体/316L継手、(装着先)厚さ0.375"以下のヘッド、4" 45°クランプエンドアウトレット、フラッシュダイアフラム、(未研磨溶接、溶接は内部仕上げに合わせて研磨)、x ミクロインチRa表面仕上げ、電解研磨および不動態化、本体/アクチュエータクランプ含む |
