バルブ - インラインバルブ
ブロックアンドブリードバルブ
概要

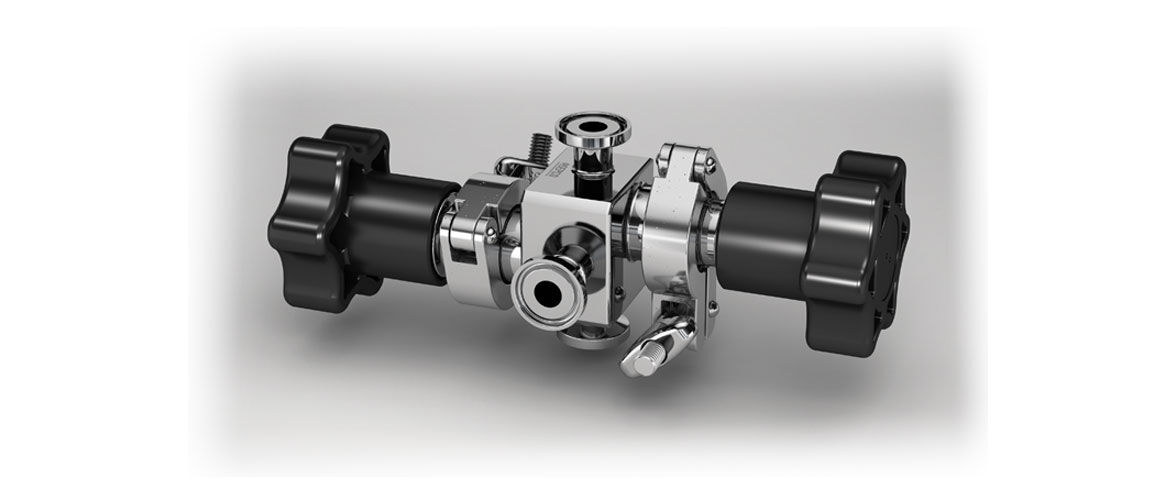

ASEPCO Weirless Radial diaphragm™ブロックアンドブリードバルブ
信頼性の高いブロックアンドブリードバルブにより、シールポイント間の通常のデッドレッグをなくします。
機能と利点
- 組み立てと検査が簡単:
- 汚染源を除去し、洗浄時間を短縮します
- 清潔な自動排出設計
- ブロックボディ設計により滞留領域を除去
- 特許取得済みのラジアルダイヤフラムで、滞留をなくし簡単な洗浄を実現
- 保守コストを最大80%削減
- 締め直しや調整が不要
技術概要
| 取り付けタイプ | インライン, クランプ |
| 最大使用圧力 | 10 bar |
| 最大使用圧力 | 150 psi |
| 互換性のあるアクチュエータ | フェイルクローズ, フェールオープン, マニュアル, 空圧式 |
| 互換性のあるダイアフラム | EPDM |
| 表面仕上げオプション | 最大 10 マイクロインチ RA (0.25 μ m RA), 最大 15 マイクロインチ RA (0.375 μ m RA), 最大 20 マイクロインチ RA （ 0.5 µ m RA ）, 電解研磨 |
| 証明書 | ISO 9001 |
| 規格 | ASME BPE, CE-PED |
技術概要の表には、その範囲内で使用可能な機能が一覧表示されますモデル固有の情報については、「技術仕様」を参照してください。
性能
| 流量 | ||
|---|---|---|
| サイズ（インチ） | 0.007MPaでのCv | |
| LPM | USGPM | |
| 0.5 x 0.5 | 17.8 | 4.70 |
| 0.75 x 0.5 | 36 | 9.51 |
| 0.75 x 0.75 | 36 | 9.51 |
仕様
技術仕様
| ブロックアンドブリードバルブ | |
|---|---|
| 取り付けタイプ | インライン, クランプ |
| 流量 | 17.8 - 36 L/m |
| 流量 | 4.7 - 9.5 USGPM |
| 取り付けサイズ | 0.5 インチ, 0.75 インチ, 1.0 インチ, 1.5 インチ |
| インレット・アウトレット接続部 | サニタリークランプ, チューブエンド |
| 最大使用圧力 | 10 bar |
| 最大使用圧力 | 150 psi |
| 動作温度範囲 | -35℃～135 °C |
| 動作温度範囲 | -30℉～275 °F |
| 互換性のあるアクチュエータ | フェイルクローズ, フェールオープン, マニュアル, 空圧式 |
| 互換性のあるダイアフラム | EPDM |
| 表面仕上げオプション | 最大 10 マイクロインチ RA (0.25 μ m RA), 最大 15 マイクロインチ RA (0.375 μ m RA), 最大 20 マイクロインチ RA （ 0.5 µ m RA ）, 電解研磨 |
| 証明書 | ISO 9001 |
| 規格 | ASME BPE, CE-PED |
| 重さ | 0.68 - 2.5 kg |
| 重さ | 1.5 - 5.6 lbs |

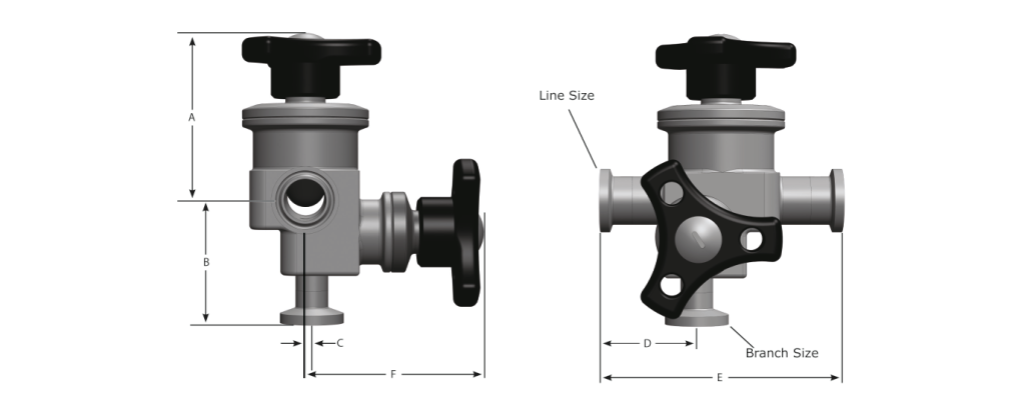

ブロックアンドブリードバルブ寸法
| ブロックアンドブリードバルブの寸法 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 線 x 分岐サイズ ( インチ ) | A | B | C | D | E | F | ||||||
| mm | インチ | mm | インチ | mm | インチ | mm | インチ | mm | インチ | mm | インチ | |
| 0.5 x 0.5 | 110.5 | 4.35 | 43.2 | 1.70 | 0.0 | 0.00 | 31.5 | 1.24 | 69.9 | 2.75 | 67.3 | 2.65 |
| 0.75 x 0.5 | 114.8 | 4.52 | 48.8 | 1.92 | 2.5 | 0.10 | 38.1 | 1.50 | 95.2 | 3.75 | 69.9 | 2.75 |
| 0.75 x 0.75 | 133.4 | 5.25 | 67.3 | 2.65 | 0.0 | 0.00 | 41.4 | 1.63 | 94.0 | 3.70 | 65.5 | 2.58 |
重量
| ブロックアンドブリードバルブの重量 | ||||
|---|---|---|---|---|
| サイズ（インチ） | バルブ本体 | 手動式アクチュエータ使用時の合計重量 | ||
| kg | lb | kg | lb | |
| 0.5 x 0.5 | 0.68 | 1.50 | 1.20 | 2.60 |
| 0.75 x 0.5 | 1.00 | 2.2 | 2.80 | 6.20 |
| 0.75 x 0.75 | 2.50 | 5.60 | 4.20 | 9.30 |
構成材質
| 材質 | ステンレススチール 316L, ステンレススチール、 AL-6XN, ハステロイ |
資料
パンフレット
-
ASEPCO weirless radial diaphragm valves (JA).pdf
PDF - 694.2kb
データシート
-
ASEPCO block-and-bleed valve datasheet (EN).pdf
PDF - 167.9kb -
ASEPCO blockandbleedvalve datasheet (JA).pdf
PDF - 830.2kb
マニュアル
-
Inline valve manual (JA).pdf
PDF - 1.7mb
アクチュエータ
AKS アクチュエータシリーズ
- 完全な製品トレーサビリティを実現するためにシリアルナンバーをレーザーでエッチングし、衛生的な設計を実現
- 304 SS スリーブとナイロンハンドルを備えた軽量プラスチック構造
- オープン/クローズ状態を視覚的に把握可能
- 最大 150 psig のシーリング力
ダイヤフラム
ダイヤフラム
シリコーンおよびEPDMを選択可能。長期間の使用寿命を保証するために徹底的にテストされた特許取得済みの漏れのないスタティックショルダーシール。メンテナンスを最小限に抑えながら高性能を発揮
注文情報
製品コード
ブロックアンドブリードバルブ製品コード
| モデルコード | 品目名称 |
|---|---|
| BC05-125-1 | Weirless valve 0.5 インチ、ブロックおよびブリード、 316L クランプエンドインレット、クランプエンドアウトレット、 2.75 インチフェイスツーフェイスおよび 0.5 インチブリードバルブ（クランプエンドアウトレット付き）、 20 マイクロインチ RA 表面仕上げ、電動研磨および不動態化、ボディ / アクチュエータクランプを含む |
| BC08-125-1 | ワインレスバルブ 0.75 インチ、ブロックおよびブリード、 316L クランプエンドインレット、クランプエンドアウトレット、 3.75 インチフェイスツーフェイスおよび 0.5 インチブリードバルブ（クランプエンドアウトレット付き）、 20 マイクロインチ RA 表面仕上げ、電動ポリッシュおよびパッシブ型、ボディ / アクチュエータクランプを含む |
| BC08-126-1 | ワインレスバルブ 0.75 インチ、ブロックおよびブリード、 316L クランプエンドインレット、クランプエンドアウトレット、 3.75 インチフェイスツーフェイス、 0.75 インチブリードバルブ（クランプエンドアウトレット付き）、 20 マイクロインチ RA 表面仕上げ、電動研磨および不動態化、ボディ / アクチュエータクランプを含む |
