Bredel ホースポンプ (10-50)

デモの準備
デモの準備

概要

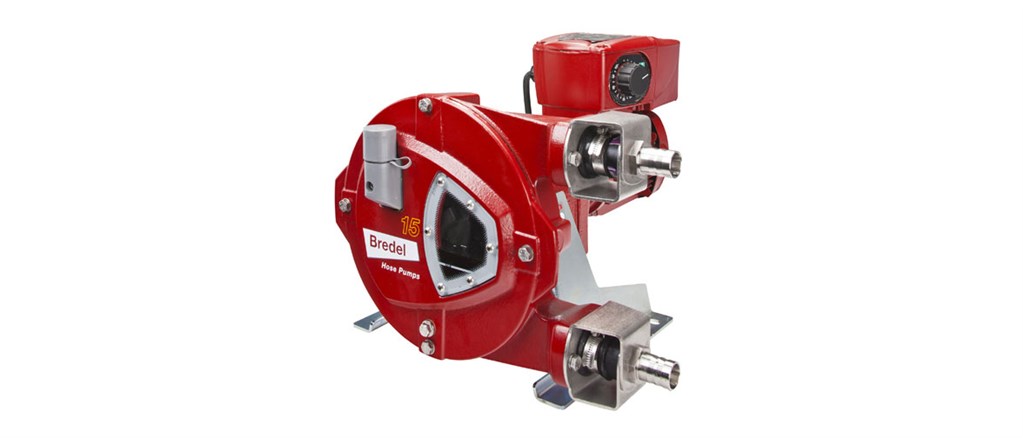

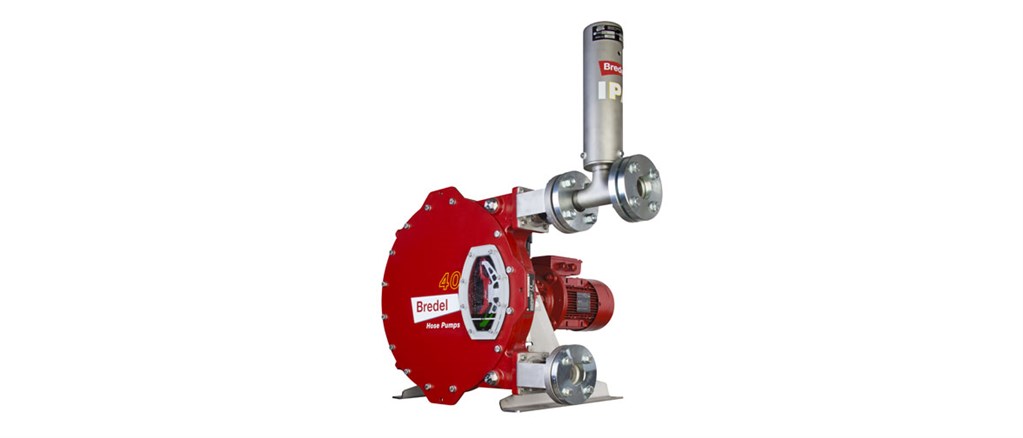

Bredel ホースポンプ (10-50)

Bredel ホースポンプには、漏れ、詰まり、交換が必要なバルブやシールがなく、 17,520 L/h までの流量と 1.6MPaまでの圧力を提供します。

ビスカスと研磨スラリー、ペースト、スラッジをポンプで処理し、サスペンションに最大 80% の固体を使用できます。

他のポンプタイプと異なり、環境市場では、グリット充填汚泥や石灰スラリーの研磨性が高いため、蠕動ホースポンプの寿命には影響しません。

Bredel ホースポンプは、ドライラン保護、シール水フラッシュシステム、インラインチェックバルブなどの補助装置を排除します。また、リバーシブルでラインをフラッシュすることもできます。

化学適合性ガイド

機能と利点

  • ドライランニングとセルフプライミング
  • 最大9.5mWC（354inWC）の吸込力
  • シールなし、ボールチェック、ダイアフラム、グランド、浸漬ロータ、 漏れ、詰まり、腐食、または交換するステータまたはピストン
  • 研磨スラリー、腐食性酸、気体液体を処理します
  • 滑らないため、正確で反復可能な計量を行うための本格的な容積式動作が可能
  • 補助装置、チェックバルブ、水洗浄システムのシーリング、またはランドライ保護は必要ありません
  • 完全に正逆転可能で、吸引ラインとドレーンラインを安全にブローアウトできます

技術概要

最大流量10512 L/h
最大流量2774 USGPH
1回転あたりの吐出量0.022 - 2.92 L
最大連続動作速度60 - 100 rpm
最大使用圧力16 bar
最大使用圧力232 psi
最小始動トルク47 - 620 N m
最小始動トルク416 - 5,487 in.lbs
重さ30 - 325 kg

技術概要の表には、その範囲内で使用可能な機能が一覧表示されますモデル固有の情報については、「技術仕様」を参照してください。

共有

性能

Bredel 10性能

Bredel 15性能

Bredel 20性能

Bredel 25性能

Bredel 32性能

Bredel 40性能

Bredel 50性能

仕様

技術仕様

Bredel 10Bredel 15Bredel 20Bredel 25Bredel 32Bredel 40Bredel 50
最大流量105 L/h375 L/h600 L/h1800 L/h3200 L/h5985 L/h10512 L/h
最大流量28 USGPH99 USGPH158 USGPH475 USGPH844 USGPH1579 USGPH2774 USGPH
瞬間最大流量160 L/h525 L/h820 L/h2740 L/h5250 L/h9576 L/h17520 L/h
瞬間最大流量 42 USGPH139 USGPH216 USGPH723 USGPH1385 USGPH2527 USGPH4623 USGPH
1回転あたりの吐出量0.022 L0.083 L0.152 L0.3 L0.625 L1.33 L2.92 L
1回転あたりの吐出量0.0058 USG0.0219 USG0.0402 USG0.079 USG0.165 USG0.35 USG0.77 USG
最大連続動作速度80 rpm75 rpm65 rpm100 rpm85 rpm75 rpm60 rpm
最大作動速度210 rpm105 rpm90 rpm155 rpm140 rpm120 rpm100 rpm
最大使用圧力12 bar12 bar10 bar16 bar16 bar16 bar16 bar
最大使用圧力174 psi174 psi145 psi232 psi232 psi232 psi232 psi
最大入口圧力2 bar ABS2 bar ABS2 bar ABS3.5 bar ABS3 bar ABS2.5 bar ABS2.5 bar ABS
最大入口圧力30 psi ABS30 psi ABS30 psi ABS51 psi ABS44 psi ABS38 psi ABS38 psi ABS
最大吸込力9.5 mWC9.5 mWC9.5 mWC9.5 mWC9.5 mWC9.5 mWC9.5 mWC
最大吸込力 374 inWC374 inWC374 inWC374 inWC374 inWC374 inWC374 inWC
吸引力（流量80%）9.5 mWC9.5 mWC9.5 mWC9.5 mWC9 mWC9 mWC8 mWC
吸引力（流量80%）374 inWC374 inWC374 inWC374 inWC354 inWC354 inWC315 inWC
動作温度範囲 -20℃～45 °C-20℃～45 °C-20℃～45 °C-20℃～45 °C-20℃～45 °C-20℃～45 °C-20℃～45 °C
動作温度範囲 -4℉～113 °F-4℉～113 °F-4℉～113 °F-4℉～113 °F-4℉～113 °F-4℉～113 °F-4℉～113 °F
流体温度の範囲 ℃～ °C-20℃～80 °C-20℃～80 °C-20℃～80 °C-20℃～80 °C-20℃～80 °C-20℃～80 °C
流体温度の範囲 ℉～ °F-4℉～176 °F-4℉～176 °F-4℉～176 °F-4℉～176 °F-4℉～176 °F-4℉～176 °F
最小始動トルク47 N m60 N m85 N m115 N m210 N m320 N m620 N m
最小始動トルク416 in.lbs531 in.lbs752 in.lbs1018 in.lbs1859 in.lbs2832 in.lbs5487 in.lbs
重さ30 kg45 kg45 kg90 kg130 kg180 kg325 kg
重さ66 lbs99 lbs99 lbs198 lbs287 lbs397 lbs717 lbs
必要なホース潤滑油0.25 L0.5 L0.5 L2 L3.5 L5 L10 L
必要なホース潤滑油0.07 USG0.1 USG0.1 USG0.53 USG0.92 USG1.32 USG2.64 USG
ポートの設定上へ, 下へ, 右, 左（ Left ） 上へ, 下へ, 右, 左（ Left ） 上へ, 下へ, 右, 左（ Left ） 上へ, 下へ, 右, 左（ Left ） 上へ, 下へ, 右, 左（ Left ） 上へ, 下へ, 右, 左（ Left ） 上へ, 下へ, 右, 左（ Left ）
互換性のあるホース素材CSM, EPDM, F-NBR, NBR, NR-移送, NR-計量, 食品用NBRホース CSM, EPDM, F-NBR, NBR, NR-移送, NR-計量, 食品用NBRホース CSM, EPDM, F-NBR, NBR, NR-移送, NR-計量, 食品用NBRホース CSM, EPDM, F-NBR, NBR, NR-移送, NR-計量, 食品用NBRホース CSM, EPDM, F-NBR, NBR, NR-移送, NR-計量, 食品用NBRホース CSM, EPDM, F-NBR, NBR, NR-移送, NR-計量, 食品用NBRホース CSM, EPDM, F-NBR, NBR, NR-移送, NR-計量, 食品用NBRホース
互換性のあるチューブ材質Bioprene Bioprene
フランジアセンブリタイプANSI, DIN ANSI, DIN ANSI, DIN ANSI, DIN, JIS ANSI, DIN, JIS ANSI, DIN, JIS ANSI, DIN, JIS
低温または高温での動作については、 Bredel 社の担当者にお問い合わせください。 許容周囲温度はポンプの能力に基づいており、ギヤボックスの周囲の能力によってさらに制限される場合があります。

Bredel 10寸法

種類 A A1 B C D Ø E F G H H1 H2max J K Lmax L1 L2max M N O Ø P
Bredel 10 （ mm ） 337 311 171 62 116 16 235 265 225 127 254 78 51 501 46 378 150 65 25 12
Bredel 10 （インチ） 13.3 12.2 6.7 2.44 4.6 16mm 9.3 10.4 8.9 5.0 10.0 3.1 2 19.7 1.8 14.9 5.9 2.6 1.0 12mm
コネクタの寸法 MNPT EN DIN JIS
Bredel 10 0.5" 10 mm 10mm

Bredel 15寸法

種類 A A1 B C D Ø E F G H H1 H2max J K Lmax L1 L2max M N O Ø P
Bredel 15 （ mm ） 427 431 230 63 195 20 285 315 304 167 294 82 61 505 46 378 150 75 25 12
Bredel 15 （インチ） 16.8 17.0 9.1 2.5 7.7 20mm 11.2 12.4 12.0 6.6 11.6 3.2 2.4 19.9 1.8 14.9 5.9 3.0 1.0 12mm
コネクタの寸法 MNPT EN DIN JIS
Bredel 15 0.75" 20 mm 20mm

Bredel 20寸法

種類 A A1 B C D Ø E F G H H1 H2max J K Lmax L1 L2max M N O Ø P
Bredel 20 （ mm ） 427 431 230 63 195 20/25.5* 285 315 304 167 294 82 61 505 46 378 150 75 25 12
Bredel 20 （インチ） 16.8 17.0 9.1 2.5 7.7 20mm / 25.5mm * 11.2 12.4 12.0 6.6 11.6 3.2 2.4 19.9 1.8 14.9 5.9 3.0 1.0 12mm
コネクタの寸法 MNPT EN DIN JIS
Bredel 20 0.75" 20 mm 20mm

Bredel 25寸法

種類 A B C D E F G H H1 H2max J K Lmax L1 L2max M N O Ø P Ø Q R
Bredel 25 （ mm ） 521 304 2.5 264 98 279 315 460 222 359 66 97 592 58 468 305 120 15 12 14 85
Bredel 25 （インチ） 20.5 12 0.09 10.4 3.9 11 12.4 18.1 8.7 14.1 2.6 3.8 23.3 2.3 18.4 12 4.7 0.6 0.47 0.6 3.3
コネクタの寸法 ANSI 150# EN DIN JIS
Bredel 25 1" 25 mm 25mm

Bredel 32寸法

種類 A B C D E F G H H1 H2max J K Lmax L1 L2max M N O Ø P Ø Q R
Bredel 32 （ mm ） 631 375 2.5 330 105 324 360 538 260 402 72 93 684 68 544 370 120 20 12 18 100
Bredel 32 （インチ） 24.8 14.8 0.09 13 4.1 12.8 14.2 21.2 10.2 15.8 2.8 3.7 26.9 2.7 21.4 14.6 4.7 0.79 0.47 0.71 3.94
コネクタの寸法 ANSI 150# EN DIN JIS
Bredel 32 1.25"/1.5" 32 mm 32mm

Bredel 40寸法

種類 A B C D E F G H H1 J K Lmax L1 L2max M N O Ø P Ø Q R
Bredel 40 （ mm ） 705 412 2.5 430 110 490 540 643 325 73 84 906 91 301 300 120 30 18 18 110
Bredel 40 （インチ） 27.8 16.2 0.09 16.9 4.3 19.3 21.3 25.3 12.8 2.9 3.3 35.7 3.6 11.9 11.8 4.7 1.2 0.71 0.71 4.3
コネクタの寸法 ANSI 150# EN DIN JIS
Bredel 40 1.5" 40 mm 40mm

Bredel 50寸法

種類 A B C D E F G H H1 J K Lmax L1 L2max M N O Ø P Ø Q R
Bredel 50 （ mm ） 838 475 3 554 143 620 680 811 420 84 95 975 112 339 380 155 40 18 18 125
Bredel 50 （インチ） 32.9 18.7 0.12 21.8 5.6 24.4 26.8 31.9 16.5 3.3 3.7 38.4 4.4 13.3 15 6.1 1.6 0.71 0.71 4.9
コネクタの寸法 ANSI 150# EN DIN JIS
Bredel 50 2" 50 mm 50mm

構成材質

ホース材質Bioprene（チューブ）, CSM, EPDM, F-NBR, NBR, NR-移送, NR-計量, 食品用NBRホース
ハウジングISO12944 カテゴリ C4M, 鋳鉄
ローターアセンブリISO12944 カテゴリ C4M, 鋳鉄
カバーアセンブリISO12944 カテゴリ C4M, 鋳鉄
ブラケットおよび留め具SUS316相当, スチール、亜鉛メッキ
サポートフレームSUS316相当, スチール、亜鉛メッキ
ホースクランプSUS316相当, スチール、亜鉛メッキ
カップリングブッシュ合金鋼
シールEPDM, Neoprene, ニトリル
