Corroflon

Scopo

Per l’uso in applicazioni in cui la temperatura del fluido di processo che entra nel gruppo tubo flessibile deve essere regolata durante il passaggio attraverso il tubo flessibile. Ciò è solitamente necessario per impedire la solidificazione o un aumento della viscosità del fluido. Il riscaldamento elettrico è spesso preferito al riscaldamento a vapore perché è più conveniente, più controllabile e di solito più facilmente disponibile. È possibile soddisfare i requisiti relativi alle “aree pericolose della zona 1”.

Descrizione

L’elemento riscaldante comprende un elemento autoregolante avvolto a spirale attorno al gruppo tubo flessibile. Gli elementi autoregolanti possono richiedere un sensore e un controller se è richiesta una temperatura di mantenimento specifica. Per ulteriori chiarimenti, consultare Aflex Hose. I cavi di alimentazione e (se applicabile) i cavi del sensore di temperatura fuoriescono dal gruppo tubo flessibile su un’estremità, attraverso pressacavi e condotti. L’isolamento termico è costituito da gomma espansa, gomma schiuma siliconica ignifuga a celle chiuse per temperature superiori a 80 °C. La copertura esterna può essere una treccia in polipropilene o una treccia in filo SS con una copertura in gomma EPDM.

Progettazione

Ogni tubo flessibile è progettato e costruito su misura per soddisfare i requisiti dell’applicazione specifica. I dettagli dell’applicazione devono essere forniti compilando un “questionario sui tubi flessibili ETH”, disponibile presso Aflex Hose. In genere, per le aree pericolose, viene utilizzato il tipo di elemento riscaldante autoregolante, con o senza sensore di temperatura e controllo, e sono necessari anche pressacavi e condotti ignifughi. I watt per metro dell’elemento riscaldante, il passo della spirale sul tubo flessibile e lo spessore dell’isolamento termico sono tutti calcolati secondo formule prestabilite per fornire la temperatura mantenuta richiesta per il fluido di processo che passa attraverso.

Specifiche

Come per Corroflon GP, acciaio inox nelle specifiche e nelle proprietà, con l’eccezione che il raggio di piegatura minimo è triplicato e il diametro esterno e il peso sono notevolmente aumentati in linea con il design particolare. La lunghezza massima di un tubo flessibile CH/ETH è di 10 m (33 ft).

Limitazioni

I codoli flangiati PN10 da 1″ rivestiti in PTFE sui tubi flessibili riscaldati possono avere solo un diametro massimo di svasatura di 50 mm, non 63 mm. Se il tubo flessibile è “sospeso”, dritto o a 90°, sotto il proprio peso, è necessaria una struttura speciale, quindi consigliare Aflex Hose di conseguenza. Lunghezza minima del gruppo tubo flessibile ETH, quando si utilizzano collari, è di 1 m.

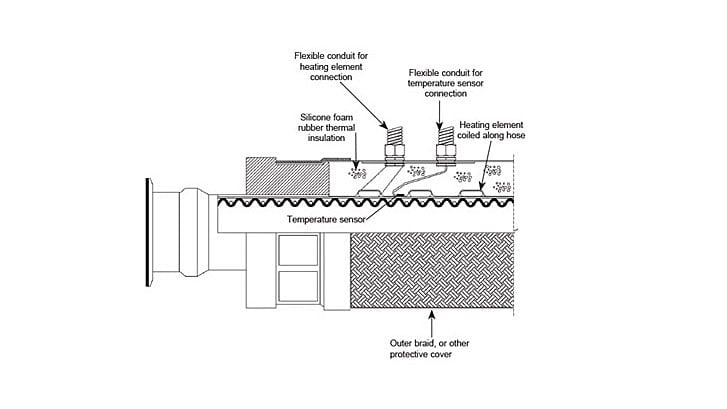

Gruppo tubo flessibile ETH

Trecce, coperture e protezioni esterne

Giunti terminali

Specificare tutti i requisiti nell’ordine mostrato di seguito:

• Quantità
• Dimensioni tubo flessibile
• Sottostrato in PTFE
• Treccia
• Copertura esterna
• Sistema di protezione
• Lunghezza
• Raccordi terminali

Requisiti speciali:

• Struttura del tubo flessibile
• Informazioni per l’etichetta
• Certificazione
• Verifica speciale

Specificare la descrizione completa per iscritto nella richiesta o nell’ordine di acquisto:

Grado di tubo flessibile

Sono disponibili protezioni esterne: vedere pagina trecce, coperture e giunti terminali.  

Lunghezza e limitazioni per kit Corroflon

LE LUNGHEZZE MINIME ELENCATE NON INCLUDONO I GIUNTI.

Lunghezza tubo flessibile + giunti terminali = Lunghezza totale del gruppo di tubi flessibili (da faccia di tenuta a faccia di tenuta)

Lunghezze realizzate su richiesta del cliente.

Tolleranza +5% / -0%.

Giunti terminali

Disponibile vasta gamma di giunti terminali “standard”.

Ordini speciali - gradi non standard di SS o materiali come Hastelloy o Monel.
