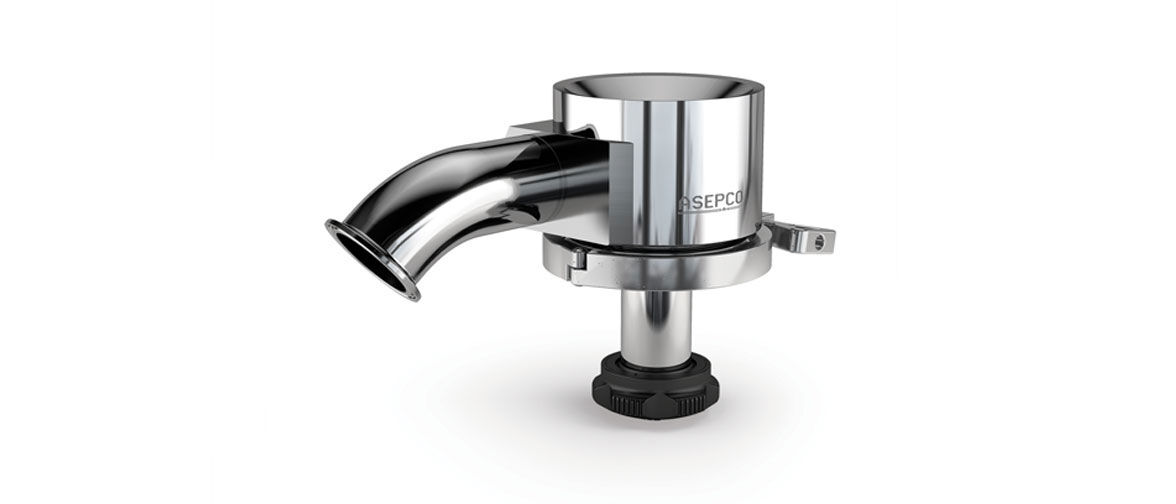

Valvola tangenziale ASEPCO Weirless Radial Diaphragm™

Progettate specificamente per soddisfare i requisiti più severi del settore di bioprocesso, le valvole per serbatoi Weirless Radial Diaphragm offrono soluzioni per le applicazioni più impegnative. Grazie alla nostra robusta flangia a saldare dallo spessore elevato, è facile saldare le valvole perfettamente a filo sul fondo dei serbatoi. Non servono guarnizioni, bulloni o cordoni di saldatura.

Caratteristiche e vantaggi

Membrana radiale, elimina l’intrappolamento semplificando la pulizia
Uscita decentrata per un drenaggio completo se installata sulla pendenza di una testa del recipiente
Il facile sistema di montaggio Tri-Clamp consente una manutenzione dell’80 % piùveloce
Non necessita di ulteriori regolazioni o serraggio

Riepilogo tecnico

Raccordi di uscita	Estremità tubo, morsetto igienico
Pressione di esercizio max.	17 bar
Pressione di esercizio max.	250 psi
Attuatori compatibili	Fail closed, Fail-open, Manuale, Pneumatico compatto
Membrane compatibili	EPDM, Silicone, Silicone plus, Viton
Opzioni di finitura superficiale	Elettrolucidato, Max. 10 micropollici Ra (0,25 µm Ra), Max. 15 micropollici Ra (0,375 µm Ra), Max. 20 micropollici Ra (0,5 µm Ra)
Certificazione	ISO 9001
Norme	ASME BPE, CE-PED

La tabella Riepilogo tecnico elenca le caratteristiche disponibili nella gamma. Vedere la scheda “Specifiche” per informazioni specifiche su ogni modello.

Prestazioni

Portate valvola tangenziale
Dimensioni	Cv a 0,07 bar (1 psi)
pollici	litri/min	Gal USA/min
1,00	59,8	15,8
1,50 (esatto)	180	48
1,50	212	56
2,00	272	72
2,50	340	90
3,00	643	170

Specifiche

Specifiche tecniche

	Valvole tangenziali
Portata	59.8 - 643 l/m
Portata	15.8 - 170 Gal USA/min
Dimensioni	1,0″, 1,5″, 2,0″, 2,5″, 3,0″
Raccordi di uscita	Estremità tubo, morsetto igienico
Pressione di esercizio max.	17 bar
Pressione di esercizio max.	250 psi
Gamma di temperatura di esercizio	Da -51 °C a 177 °C
Gamma di temperatura di esercizio	Da -60 °F a 350 °F
Attuatori compatibili	Fail closed, Fail-open, Manuale, Pneumatico compatto
Membrane compatibili	EPDM, Silicone, Silicone plus, Viton
Opzioni di finitura superficiale	Elettrolucidato, Max. 10 micropollici Ra (0,25 µm Ra), Max. 15 micropollici Ra (0,375 µm Ra), Max. 20 micropollici Ra (0,5 µm Ra)
Certificazione	ISO 9001
Norme	ASME BPE, CE-PED
Peso	1.63 - 17.5 kg
Peso	3.6 - 38.59 lb

La gamma di temperatura dipende dal materiale della membrana.

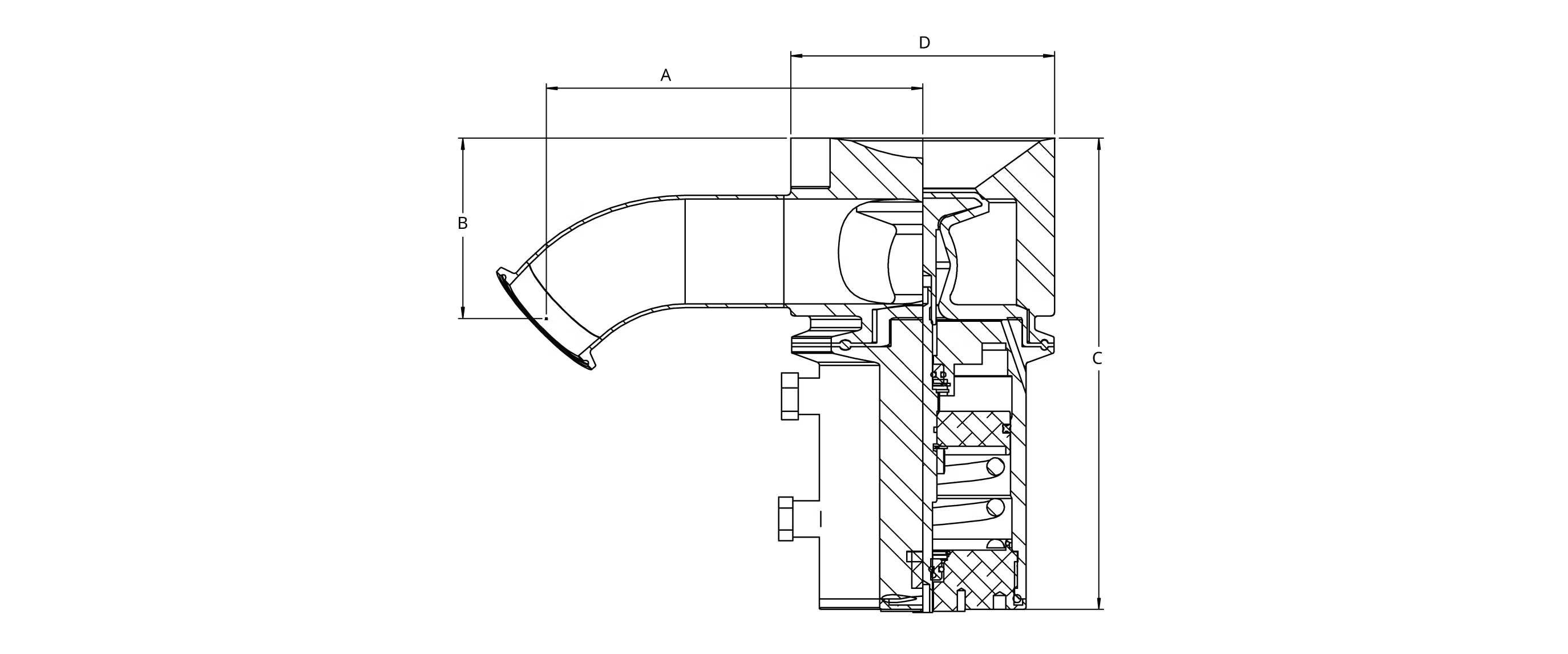

Dimensioni Valvole tangenziali

TR/TLXX-100-X: Valvola tangenziale incassata
Dimensioni	B		B		C - con attuatore pneumatico		C - con attuatore manuale		D
pollici	mm	poll.	mm	poll.	mm	poll.	mm	poll.	mm	poll.
1,00	111	4,37	52	2,04	173	6,82	134	5,26	76	2,98
1,50	132	5,19	66	2,60	189	7,42	144	5,65	66	2,60
2,00	171	6,72	82	3,22	213	8,40	193	7,59	120	4,71
2,50	192	7,54	102	4,00	274	10,77	214	8,43	125	4,91
3,00	171	6,75	101	3,97	274	10,77	214	8,42	125	4,91

Pesi

Pesi
Dimensioni	Corpo valvola		Peso totale con attuatore manuale		Peso totale con attuatore pneumatico
pollici	kg	lb	kg	lb	kg	lb
1,00	1,63	3,60	3,5	7,80	3,92	8,65
1,50	2,15	4,75	3,78	8,35	4,44	9,80
2,00	7,43	16,38	10	22,93	11,22	24,73
2,50	17,50	38,59	21	45,59	28,28	62,34
3,00	17,50	38,59	21	45,58	28,27	62,33

Materiali di costruzione

Materiale

Acciaio inox 316L, Acciaio inox AL-6XN, Hastelloy C22, Hastelloy C276

Letteratura

Brochure

ASEPCO weirless radial diaphragm valves (IT).pdf
PDF - 476,5kb

Scheda tecnica

Tangential Valves datasheet (IT).pdf
PDF - 411,9kb

Manuali

Tank valve manual (IT).pdf
PDF - 2,2mb

Attuatori

La serie di attuatori AKS** per valvole per serbatoi è un attuatore durevole e di facile manutenzione realizzato con un alloggiamento in plastica e un’interfaccia a membrana in acciaio inox. L’attuatore risultante è un design igienico conforme a GMP.

I nostri attuatori con valvola a serbatoio sono disponibili anche nella serie di attuatori AJS, un attuatore completamente in acciaio inox che offre le stesse prestazioni, ma in un pacchetto per impieghi pesanti.

Entrambe le versioni offrono opzioni manuali e pneumatiche, sono fornite con numeri di serie incisi al laser per la tracciabilità e hanno una garanzia di tre anni leader del mercato. È semplice aggiungere l’automazione alle versioni pneumatiche montando interruttori o controller di qualsiasi produttore.

Funzionano con i cotroller e gli interruttori lineari di tutti i produttori (ad es. Westlock, Stonel, Burkert, ecc.)

** La serie di attuatori AKS è disponibile solo nelle dimensioni da 0,5″ a 1,5″

Membrane

I materiali multipli sono in grado di affrontare praticamente ogni sfida di temperatura, pressione e sostanze chimiche nei settori alimentare e biofarmaceutico.

I materiali comprendono:

Silicone
EPDM
Silicone Plus
Viton A
Viton A (resistente al vapore)
Viton GF
PTFE

Tutte le membrane offrono una tracciabilità completa grazie alle date e ai numeri di lotto incisi a laser.

Informazioni sugli ordini

Codici prodotto

Codici prodotto Valvole tangenziali

Codice modello	Descrizione parte
TL10-100-1	Valvola radiale, 1″ Serbatoio di scarico, Tangenziale sinistra Corpo EN 1.4435 / Raccordi EN1.4404, per testa da 0,375″ o meno, uscita da 1″a 45° estremità a morsetto, Membrana di lavaggio, Finitura superficiale Ra 20 micro‑inch, elettrolucidata e passivata, con morsetto per corpo/attuatore
TL17-100-1	Valvola radiale, 1,5″ Serbatoio di scarico, Tangenziale sinistra Corpo EN 1.4435 / Raccordi EN1.4404, per testa da 0,375″ o meno, uscita da 1,5″ a 45° estremità a morsetto, Membrana di lavaggio, Finitura superficiale Ra 20 micro‑inch, elettrolucidata e passivata, con morsetto per corpo/attuatore
TL20-100-1	Valvola radiale, 2″ Serbatoio di scarico, Tangenziale sinistra Corpo EN 1.4435 / Raccordi EN1.4404, per testa da 0,375″ o meno, uscita da 2″ a 45° estremità a morsetto, Membrana di lavaggio, Finitura superficiale Ra 20 micro‑inch, elettrolucidata e passivata, con morsetto per corpo/attuatore
TL30-100-1	Valvola radiale, 3″ Serbatoio di scarico, Tangenziale sinistra Corpo EN 1.4435 / Raccordi EN1.4404, per testa da 0,375″ o meno, uscita da 3″ a 45° estremità a morsetto, Membrana di lavaggio, Finitura superficiale Ra 20 micro‑inch, elettrolucidata e passivata, con morsetto per corpo/attuatore
TR10-100-1	Valvola radiale, 1″ Serbatoio di scarico, Tangenziale destra Corpo EN 1.4435 / Raccordi EN1.4404, per testa da 0,375″ o meno, uscita da 1″ a 45° estremità a morsetto, Membrana di lavaggio, Finitura superficiale Ra 20 micro‑inch, elettrolucidata e passivata, con morsetto per corpo/attuatore
TR15-100-1	Valvola radiale, 1,5″ Serbatoio di scarico, Tangenziale destra Corpo EN 1.4435 / Raccordi EN1.4404, per testa da 0,375″ o meno, uscita da 1,5″ a 45° estremità a morsetto, Membrana di lavaggio, Finitura superficiale Ra 20 micro‑inch, elettrolucidata e passivata, con morsetto per corpo/attuatore
TR20-100-1	Valvola radiale, 2″ Serbatoio di scarico, Tangenziale destra Corpo EN 1.4435 / Raccordi EN1.4404, per testa da 0,375″ o meno, uscita da 2″ a 45° estremità a morsetto, Membrana di lavaggio, Finitura superficiale Ra 20 micro‑inch, elettrolucidata e passivata, con morsetto per corpo/attuatore
TR30-100-1	-+Valvola radiale, 3″ Serbatoio di scarico, Tangenziale destra Corpo EN 1.4435 / Raccordi EN1.4404, per testa da 0,375″ o meno, uscita da 3″ a 45° estremità a morsetto, Membrana di lavaggio, Finitura superficiale Ra 20 micro‑inch, elettrolucidata e passivata, con morsetto per corpo/attuatore

Nota: per ulteriori configurazioni, contattare Watson-Marlow.

Prodotti raccomandati

Membrane in EPDM

Membrane in EPDM. Non adatta all’uso con solventi o derivati del petrolio.

Valvole - membrane
Membrane in PTFE

Membrane di lunga durata e rapidamente sostituibili. Estremamente resistente agli agenti chimici e al vapore. Disponibile solo per valvole per serbatoi.

Valvole - membrane
Membrane in silicone e Silicone Plus

Membrane per valvole. Silicone medicale disponibile in finitura bianca o trasparente. Disponibile nella versione con trattamento superficiale al parilene.

Valvole - membrane
Membrane in Viton

Eccellente resistenza a calore e sostanze chimiche. Non adatta per l’uso con chetoni ed esteri. Disponibile versione resistente al vapore.

Valvole - membrane

Prodotti correlati

Valvole di isolamento

Utilizzare con serbatoi di congelamento o serbatoi che richiedono un controllo critico della temperatura. Corpo e membrana allungati.

Valvole - valvole per serbatoi
Valvole Sterillite

Abbiamo aggiunto una valvola per vapore integrata alla nostra valvola di fondo serbatoio. Consente di effettuare la sterilizzazione steam-in-place il flussaggio senza punti morti.

Valvole - valvole per serbatoi
Valvole deviatrici

Questa valvola è stata concepita per consentire la separazione e combinazione di due o tre circuiti di flusso in un solo sistema, Elimina i punti morti.

Valvole - valvole per serbatoi
Valvole per il punto di utilizzo

Creata per il drenaggio in punti bassi o per il prelievo nelle tubature, questa valvola elimina i punti morti e contribuisce a facilitare il drenaggio.

Valvole - valvole per serbatoi
Valvole retrofit

Una valvola con una semplice connessione a morsetto, facilmente installabile. Consente di effettuare la sterilizzazione steam-in-place il flussaggio senza punti morti.

Valvole - valvole per serbatoi
Valvole di riconfigurazione

Utilizzata per aggiungere valvole ASEPCO a serbatoi esistenti. Varie opzioni per soddisfare esigenze specifiche.

Valvole - valvole per serbatoi
Valvole di fondo serbatoio

La valvola di fondo serbatoio asettica leader del settore. Disponibile in diverse configurazioni, con rettifica come da specifiche del cliente inclusa.

Valvole - valvole per serbatoi
Valvole assenza punto morto

Per l’uso in situazioni in cui è necessario campionare, drenare, trasferire o dirigere il fluido da una linea.
