Tube - péristaltique

Éléments de tube pour pompes montées sur panneau

Commander un échantillon

Présentation

Les tubes de précision pour les pompes montées sur panneau offrent une longue durée de vie et une excellente compatibilité chimique. Les tubes continus et éléments de tube se déclinent en sept matières et jusqu'à 50 diamètres intérieurs/épaisseur de paroi couvrant toute la gamme de pompes. Nos tubes complètent nos pompes péristaltiques et permettent à nos clients de déployer des solutions complètes adaptées à leurs besoins.

Caractéristiques et avantages

Débits homogènes et précis
Durée de vie du tube optimisée
Les éléments de tube permettent de s’adapter à la conception de chaque type de pompe

Spécifications

Spécifications techniques

	Éléments de tube 400/A	Éléments de tube 400/D	Éléments de tube 400/M	Éléments de tube 400/N	Éléments de tube 400/L
Diamètre intérieur	0.13 - 2.06 mm	0.5 - 3 mm	1.6 - 4 mm	0.5 - 3 mm	0.8 - 4.8 mm
Épaisseur de paroi	0.85 mm	1 mm	1.6 mm	1 mm	1.6 mm
Pompes compatibles	400/A	400F/D2, 400F/D3	400F/M1	400F/N2	400F/L2

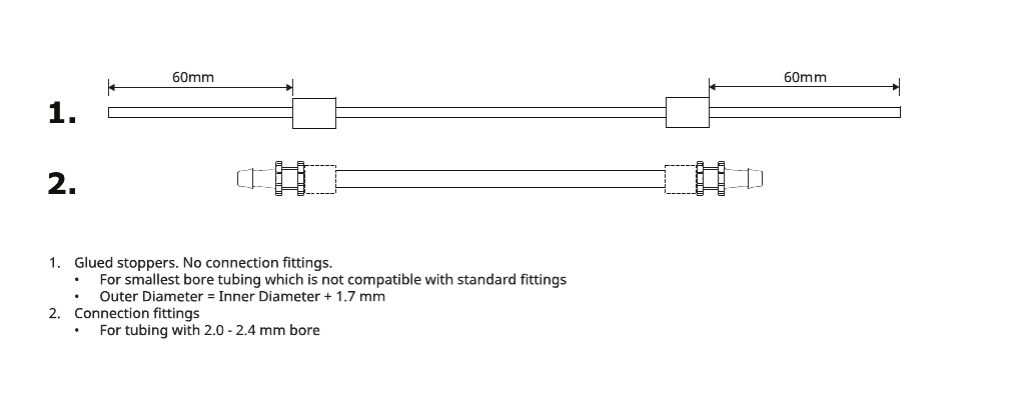

Dimensions : Éléments de tube 400/A

Dimensions : Éléments de tube 400/D

Dimensions : Éléments de tube 400/M

Matériaux de construction

Matière	Élastomère thermoplastique, PVC, Santoprene, Silicone
Tubes	Élastomère thermoplastique, PVC, Silicone
Matière du connecteur	Polypropylène

Documentation

Brochures

Fittings for science and industry (EN).pdf
PDF - 10,8mb

Fiche technique

400 L tube elements datasheet (EN).pdf
PDF - 210,1kb
400 N tube elements datasheet (EN).pdf
PDF - 280,4kb
400 VM tube elements datasheet (EN).pdf
PDF - 518,2kb
400 D tube elements datasheet (EN).pdf
PDF - 257,5kb
400A standard tube elements datasheet (FR).pdf
PDF - 493,9kb
400 M tube elements datasheet (EN).pdf
PDF - 264,7kb

Informations sur la commande

Codes produit

Codes produit : Éléments de tube 400/A

Éléments de tube en PVC pour pompes 400/A.
Dia. int. en mm	Distance du pont (mm)	Stator	Code produit	Conception
0,13	52	+ pression	049.ET0A.013	1
0,25	52	+ pression	049.ET0A.025	1
0,38	52	+ pression	049.ET0A.038	1
0,44	52	+ pression	049.ET0A.044	1
0,51	52	+ pression	049.ET0A.051	1
0,57	52	+ pression	049.ET0A.057	1
0,64	52	+ pression	049.ET0A.064	1
0,76	52	+ pression	049.ET0A.076	1
0,89	52	+ pression	049.ET0A.089	1
0,95	52	+ pression	049.ET0A.095	2
1,02	52	+ pression	049.ET0A.102	2
1,09	52	+ pression	049.ETJA.109	2
1,14	52	+ pression	049.ETJA.114	2
1,22	52	+ pression	049.ETJA.122	2
1,30	52	+ pression	049.ETJA.130	2
1,42	52	+ pression	049.ETJA.142	2
1,52	52	+ pression	049.ETJA.152	2
1,65	52	+ pression	049.ETJA.165	2
1,75	52	+ pression	049.ETJA.175	2
1,85	52	+ pression	049.ETJA.185	2
2,06	52	+ pression	049.ETJA.206	2
Éléments de tube Santoprene® pour pompes 400/A.
Dia. int. en mm	Distance du pont (mm)	Stator	Code produit	Conception
0,25	52	standard	049.EF0A.025	1
0,38	52	standard	049.EF0A.038	1
0,51	52	standard	049.EF0A.051	1
0,64	52	standard	049.EF0A.064	1
0,76	52	standard	049.EF0A.076	1
0,89	52	standard	049.EF0A.089	1
1,02	52	+ pression/standard	049.EFJA.102	2
1,14	52	+ pression/standard	049.EFJA.114	2
1,30	52	+ pression/standard	049.EFJA.130	2
1,42	52	+ pression/standard	049.EFJA.142	2
1,52	52	+ pression	049.EFJA.152	2
1,65	52	+ pression	049.EFJA.165	2
1,85	52	+ pression	049.EFJA.185	2
Éléments de tube en silicone pour pompes 400/A
Dia. int. en mm	Distance du pont (mm)	Stator	Code produit	Conception
0,51	52	standard	049.EB0A.051	1
0,64	52	standard	049.EB0A.064	1
0,76	52	standard	049.EB0A.076	1
0,89	52	standard	049.EB0A.089	1
1,02	52	standard	049.EBJA.102	2
1,14	52	standard	049.EBJA.114	2
1,30	52	standard	049.EBJA.130	2
1,42	52	standard	049.EBJA.142	2
1,52	52	+ pression	049.EBJA.152	2
1,65	52	+ pression	049.EBJA.165	2
1,85	52	+ pression	049.EBJA.185	2
2,06	52	+ pression	049.EBJA.206	2

Codes produit : Éléments de tube 400/D

Diamètre intérieur/paroi	Bioprene	Silicone catalysé au péroxyde	Se connecte à
0,5/1,0 mm	049.EF6D.N05	-	Tube de diamètre intérieur de 3,0
1,0/1,0 mm	049.EF6D.N10	049.EH6D.N10	Tube de diamètre intérieur de 3,0
2,0/1,0 mm	049.EF6D.N20	049.EH6D.N20	Tube de diamètre intérieur de 3,0
3,0/1,0 mm	-	049.EH6D.N30	Tube de diamètre intérieur de 3,0

Codes produit : Éléments de tube 400/M

Diamètre intérieur/paroi	Bioprene	Tygon® E-3603	Silicone catalysé au péroxyde	Se connecte à
1,6/1,6 mm	049.EF6M.E16	049.ET6M.E16	049.EH6M.E16	FTLL, voir connexions de transfert ci-dessous
2,4/1,6 mm	049.EF6M.E24	049.ET6M.E24	049.EH6M.E24	FTLL, voir connexions de transfert ci-dessous
3,2/1,6 mm	049.EF6M.E32	049.ET6M.E32	049.EH6M.E32	FTLL, voir connexions de transfert ci-dessous
4,0/1,6 mm	049.EF6M.E40	049.ET6M.E40	049.EH6M.E40	FTLL, voir connexions de transfert ci-dessous

Connexions de transfert
Se connecte à	Codes de commande
Tube de diamètre intérieur de 1,6	FTLL210-6005
Tube de diamètre intérieur de 2,4	FTLL220-6005
Tube de diamètre intérieur de 3,2	FTLL230-6005
Tube de diamètre intérieur de 4,0	FTLL240-6005
Tube de diamètre intérieur de 4,8	FTLL250-6005

Codes produit : Éléments de tube 400/N

Diamètre intérieur/paroi	Bioprene	Silicone catalysé au péroxyde	Se connecte à
0,5/1,0 mm	049.EF6N.N05	-	Tube de diamètre intérieur de 3,0
1,0/1,0 mm	049.EF6N.N10	049.EH6N.N10	Tube de diamètre intérieur de 3,0
2,0/1,0 mm	049.EF6N.N20	049.EH6N.N20	Tube de diamètre intérieur de 3,0
3,0/1,0 mm	049.EF6N.N30	049.EH6N.N30	Tube de diamètre intérieur de 3,0

Codes produit : Éléments de tube 400/L

Diamètre intérieur/paroi	Bioprene	Silicone	PVC
0,8/1,6 mm	049.EF6L.E08	049.EH6L.E08	-
1,6/1,6 mm	049.EF6L.E16	049.EH6L.E16	049.ET6L.E16
2,4/1,6 mm	049.EF6L.E24	049.EH6L.E24	049.ET6L.E24
3,2/1,6 mm	049.EF6L.E32	049.EH6L.E32	049.ET6L.E32
4,0/1,6 mm	049.EF6L.E40	049.EH6L.E40	049.ET6L.E40
4,8/1,6 mm	049.EF6L.E48	049.EH6L.E48	049.ET6L.E48

Codes produit : Éléments de tube de manifold 400/VM

Code couleur du tube	Alésage	Pharmed PBT (Distance du pont = 152 mm)	Tygon E3603 (Distance du pont = 152 mm)	Tygon LFL (Distance du pont = 152 mm)	Silicone catalysé platine (Distance du pont = 140 mm)
Orange/Noir	0,13		980.A013.152
Orange/Rouge	0,19		980.A019.152
Orange/Bleu	0,25	978.A025.152	980.A025.152	987.A025.152
Orange/Vert	0,38	978.A038.152	980.A038.152	987.A038.152
Vert/Jaune	0,44		980.A044.152
Orange/Jaune	0,51	978.A051.152	980.A051.152	987.A051.152	983.A051.140
Blanc/Jaune	0,57		980.A057.152
Orange/Blanc	0,64	978.A064.152	980.A064.152	987.A064.152
Noir/Noir	0,76	978.A076.152	980.A076.152	987.A076.152	983.A076.140
Orange/Orange	0,89	978.A089.152	980.A089.152	987.A089.152
Blanc/Noir	0,95		980.A095.152
Blanc/Blanc	1,02	978.A102.152	980.A102.152	987.A102.152	983.A102.140
Blanc/Rouge	1,09		980.A109.152
Rouge/Rouge	1,14	978.A114.152	980.A114.152	987.A114.152	983.A114.140
Rouge/gris	1,22		980.A122.152
Gris/Gris	1,30		980.A130.152	987.A130.152	983.A130.140
Jaune/Jaune	1,42	978.A142.152	980.A142.152	987.A142.152	983.A142.140
Jaune/Bleu	1,52	978.A152.152	980.A152.152	987.A152.152
Bleu/Bleu	1,65	978.A165.152	980.A165.152	987.A165.152
Bleu/Vert	1,75		980.A175.152
Vert/Vert	1,85	978.A185.152	980.A185.152	987.A185.152
Violet/Violet	2,06	978.A206.152	980.A206.152	987.A206.152	983.A206.140
Violet/Noir	2,29	978.A229.152	980.A229.152	987.A229.152	983.A229.140
Violet/Orange	2,54	978.A254.152	980.A254.152	987.A254.152	983.A254.140
Violet/Blanc	2,79	978.A279.152	980.A279.152	987.A279.152	983.A279.140
