Pompes - pompes compactes

Pompes à accouplement direct série 600

Présentation

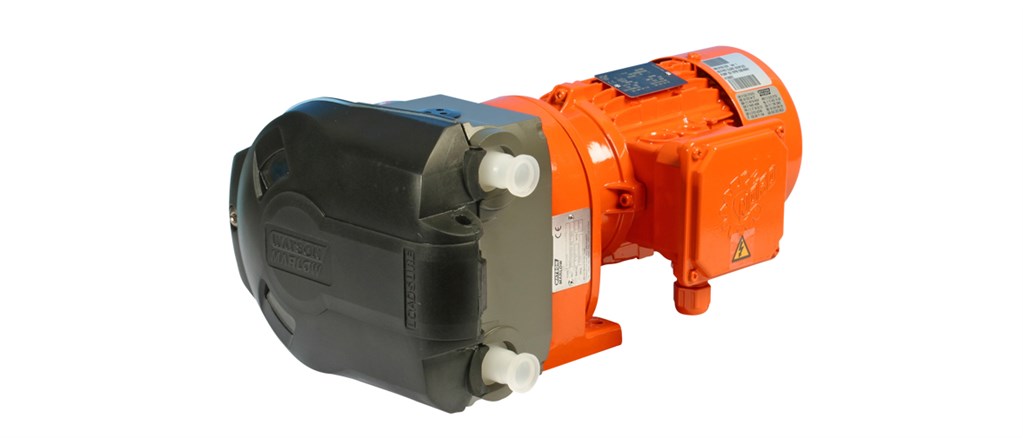

Pompe industrielle à accouplement direct avec tête de pompe 620RE pour élément LoadSure

621F/RE, 62VI/RE, 621I/RE, 621FX/RE: Pompes IP55, 0 à 2 bars, équipées de têtes de pompe à éléments de tube LoadSure®

Les pompes à accouplement direct 621 ont un niveau d’étanchéité IP55 pour les environnements d'industrie légère. Elles permettent un pompage efficace dans les environnements industriels difficiles avec toutes les fonctionnalités offertes par les têtes de pompe associées, mais au coût d'exploitation le plus bas possible.

  • Têtes de pompe RE : débits jusqu'à 19 l/min à une pression de pointe de 2 bars
  • Têtes de pompe RE utilisant des éléments GORE STA-PURE PCS : débits jusqu'à 19 l/min à une pression de pointe de 4 bars
  • Galets rétractables pour le chargement de tubes et processus NEP/SEP
  • Dispositif de protection robuste et incrochetable

 Les entraînements 621VI Varmeca à accouplement direct offrent un contrôle de la vitesse de 10:1, une puissance totale constante et une fiabilité absolue pour les environnements industriels. Les entraînements présentent des options d'alimentation triphasées de 230 V et 400 V, ou monophasées de 110 V et 230 V. Le contrôle se fait au moyen d’un bouton de vitesse et de touches permettant de commuter entre la marche avant et la marche arrière.

  • Inverseur Varmeca intégral permettant un ratio de contrôle de 10:1. Vitesse maximale de 77 tr/min, 146 tr/min et 261 tr/min
  • Débits de 0,09 l/min à 19 l/min
  • Commande arrêt/marche avant/marche arrière et options de commande analogique, numérique, à distance et PROFIBUS

 Les entraînements à vitesse fixe 621F sont alimentés en triphasé

  • Plusieurs vitesses sont proposées : 77 et 251 tr/min
  • Débits de 0,1 l/min à 18 l/min
  • Autres vitesses également disponibles sur demande

 Les entraînements à vitesse fixe 621FX comportent deux têtes de pompe pour le pompage sur deux canaux.

  • Plusieurs vitesses sont proposées : 69 et 183 tr/min
  • Débits jusqu’à 12,2 l/min sur chaque canal

 Les entraînements à vitesse variable contrôlés par inverseur 621Iincluent un inverseur autonome Siemens pour contrôler la vitesse de la pompe.

  • L'onduleur peut se monter latéralement à la pompe ou à distance
  • Trois gammes de vitesses : 6 à 60 tpm ; 21 à 213 tpm ; 29 à 291 tpm
  • Débits jusqu’à 18,1 l/min

Caractéristiques et avantages

  • Débits Simplex allant jusqu’à 18 l/min
  • Pressions de refoulement jusqu'à 4 bars avec les têtes de pompe de type élément
  • Tête de pompe 620RE à deux galets ou 620RE4 à quatre galets avec rotor pour NEP/SEP et remplacement rapide des tubes à encliqueter ; la tête de pompe accepte à la fois les éléments LoadSure industriels et sanitaires, de 12 et 17 mm
  • Conception compacte avec réducteur monté sur pied
  • Utilisation continue 24h/24 garantie deux ans
  • Opération réversible
  • Options à vitesse fixe : 230/460 Vca, 60 Hz triphasé ou 120/240 Vca, 60 Hz monophasé. Options à vitesse variable disponibles avec l’entraînement à fréquence variable 230/3/60, 460/3/60, 120/1/60 ou 220/1/60

Fiche technique

Débit max. 18 l/min
Débit min.0.92 l/min
Pression de service max.4 bars
Pression de service max.60 psi
Plage de températures ambiantes5 °C à 40 °C
Plage de températures ambiantes41 °F à 104 °F
Types de moteurMoteur à vitesse fixe
Vitesse de fonctionnement max250 tr/min
NormesATEX 2014/34/UE, ATEX II 2G Ex h IIB T4 Gb X, CE
Protection contre l’infiltrationIP55
Poids18.5 - 26 kg
Branchements électriques230/400 V triphasé, 50 Hz

Le tableau de synthèse technique affiche la liste des fonctionnalités disponibles dans la gamme. Pour plus d’informations sur le modèle, reportez-vous à l’onglet « Spécifications ».

Performance

Performances : 621F avec tête de pompe 620R

Diamètre intérieur du tube et débits (ml/min) Éléments
Fixe Tube continu 620R 620RE LoadSure 620RE4 LoadSure
Matière tr/min 6,4 mm 9,6 mm 12,7 mm 15,9 mm 12,0 mm 17,0 mm 12,0 mm 17,0 mm
Marprene, Bioprene TM 77/250 2,9/9,3 4,5/14,8 2,4/7,9 3,2/10,3
Marprene, Bioprene TL 77/250 1,0/3,3 1,9/6,3 3,1/10 4,2/11 2,9/9,3 4,7/16,9 2,4/7,9 3,6/11,8
Pumpsil, silicone catalysé platine, néoprène, STA-PURE PCS 77/250 0,92/3,0 2,1/6,8 3,2/11 4,7-14 3,0/9,7 4,7/15 2,5/8,3 3,3/11
STA-PURE PFL 77/250 0,92/3,0 1,9/6,3 3,1/10 4,7-15 3,1/10,0 5,6/18 2,6/8,5 3,9/13
Diamètre intérieur du tube et débits (ml/min) Éléments
Fixe Tube continu 620R 620RE LoadSure 620RE4 LoadSure
Matière tr/min 6,4 mm 9,6 mm 12,7 mm 15,9 mm 12,0 mm 17,0 mm 12,0 mm 17,0 mm
Marprene, Bioprene TM 77/250 2,9/9,3 4,5/14,8 2,4/7,9 3,2/10,3
Marprene, Bioprene TL 77/250 1,0/3,3 1,9/6,3 3,1/10 4,2/11 2,9/9,3 4,7/16,9 2,4/7,9 3,6/11,8
Pumpsil, silicone catalysé platine, néoprène, STA-PURE PCS 77/250 0,92/3,0 2,1/6,8 3,2/11 4,7-14 3,0/9,7 4,7/15 2,5/8,3 3,3/11
STA-PURE PFL 77/250 0,92/3,0 1,9/6,3 3,1/10 4,7-15 3,1/10,0 5,6/18 2,6/8,5 3,9/13
Diamètre intérieur du tube et débits (ml/min) Éléments
Fixe Tube continu 620R 620RE LoadSure 620RE4 LoadSure
Matière tr/min 6,4 mm 9,6 mm 12,7 mm 15,9 mm 12,0 mm 17,0 mm 12,0 mm 17,0 mm
Marprene, Bioprene TM 77/250 2,9/9,3 4,5/14,8 2,4/7,9 3,2/10,3
Marprene, Bioprene TL 77/250 1,0/3,3 1,9/6,3 3,1/10 4,2/11 2,9/9,3 4,7/16,9 2,4/7,9 3,6/11,8
Pumpsil, silicone catalysé platine, néoprène, STA-PURE PCS 77/250 0,92/3,0 2,1/6,8 3,2/11 4,7-14 3,0/9,7 4,7/15 2,5/8,3 3,3/11
STA-PURE PFL 77/250 0,92/3,0 1,9/6,3 3,1/10 4,7-15 3,1/10,0 5,6/18 2,6/8,5 3,9/13

Performances : 621DF avec tête de pompe 620RA (ATEX)

Diamètre intérieur du tube et débits (ml/min) Éléments
Tube continu 620RA Loadsure 620REA Loadsure 620RE4A
Matière tr/min 6,4 mm 9,6 mm 12,7 mm 15,9 mm 12,0 mm 17,0 mm 12,0 mm 17,0 mm
Marprene, Bioprene TM 79/245 2,9-9,1 4,7-14 2,5-7,7 3,3-10
Marprene, Bioprene TL 79/245 1,0-3,2 2,0-6,1 3,2-9,8 4,3-11 2,9-9,1 5,3-16 2,5-7,7 3,7-12
Pumpsil, Néoprène, STA-PURE PCS 79/245 0,95-2,9 2,1-6,6 3,3-10 4,9-14 3,1-9,5 4,8-15 2,6-8,1 3,4-10
STA-PURE PFL 79/245 0,95-2,9 2,0-6,1 3,2-9,8 4,8-15 3,1-9,8 5,7-18 2,7-8,3 4,0-12

Performances : 621DF avec tête de pompe 620REA (ATEX)

Diamètre intérieur du tube et débits (ml/min) Éléments
Tube continu 620RA Loadsure 620REA Loadsure 620RE4A
Matière tr/min 6,4 mm 9,6 mm 12,7 mm 15,9 mm 12,0 mm 17,0 mm 12,0 mm 17,0 mm
Marprene, Bioprene TM 79/245 2,9-9,1 4,7-14 2,5-7,7 3,3-10
Marprene, Bioprene TL 79/245 1,0-3,2 2,0-6,1 3,2-9,8 4,3-11 2,9-9,1 5,3-16 2,5-7,7 3,7-12
Pumpsil, Néoprène, STA-PURE PCS 79/245 0,95-2,9 2,1-6,6 3,3-10 4,9-14 3,1-9,5 4,8-15 2,6-8,1 3,4-10
STA-PURE PFL 79/245 0,95-2,9 2,0-6,1 3,2-9,8 4,8-15 3,1-9,8 5,7-18 2,7-8,3 4,0-12

Performances : 621DF avec tête de pompe 620RE4A (ATEX)

Diamètre intérieur du tube et débits (ml/min) Éléments
Tube continu 620RA Loadsure 620REA Loadsure 620RE4A
Matière tr/min 6,4 mm 9,6 mm 12,7 mm 15,9 mm 12,0 mm 17,0 mm 12,0 mm 17,0 mm
Marprene, Bioprene TM 79/245 2,9-9,1 4,7-14 2,5-7,7 3,3-10
Marprene, Bioprene TL 79/245 1,0-3,2 2,0-6,1 3,2-9,8 4,3-11 2,9-9,1 5,3-16 2,5-7,7 3,7-12
Pumpsil, Néoprène, STA-PURE PCS 79/245 0,95-2,9 2,1-6,6 3,3-10 4,9-14 3,1-9,5 4,8-15 2,6-8,1 3,4-10
STA-PURE PFL 79/245 0,95-2,9 2,0-6,1 3,2-9,8 4,8-15 3,1-9,8 5,7-18 2,7-8,3 4,0-12

Spécifications

Spécifications techniques

621F avec tête de pompe 620R621F avec tête de pompe 620RE621F avec tête de pompe 620RE4 621DF avec tête de pompe 620RA (ATEX) 621DF avec tête de pompe 620REA (ATEX)621DF avec tête de pompe 620RE4A (ATEX)
Débit max. 15 l/min18 l/min13 l/min15 l/min18 l/min12 l/min
Débit min.0.92 l/min0.92 l/min0.92 l/min0.95 l/min2.9 l/min2.5 l/min
Débit max.3.96 USGPM4.75 USGPM3.43 USGPM
Débit min.0.24 USGPM0.24 USGPM0.24 USGPM
Pression de service max.2 bars4 bars4 bars2 bars4 bars4 bars
Pression de service max.30 psi60 psi60 psi30 psi60 psi60 psi
Plage de températures ambiantes5 °C à 40 °C5 °C à 40 °C5 °C à 40 °C5 °C à 40 °C5 °C à 40 °C5 °C à 40 °C
Plage de températures ambiantes41 °F à 104 °F41 °F à 104 °F41 °F à 104 °F41 °F à 104 °F41 °F à 104 °F41 °F à 104 °F
Types de moteurMoteur à vitesse fixe Moteur à vitesse fixe Moteur à vitesse fixe Moteur à vitesse fixe Moteur à vitesse fixe Moteur à vitesse fixe
Vitesse de fonctionnement max246 tr/min250 tr/min250 tr/min245 tr/min245 tr/min245 tr/min
NormesCE CE CE ATEX 2014/34/UE, ATEX II 2G Ex h IIB T4 Gb X, CE ATEX 2014/34/UE, ATEX II 2G Ex h IIB T4 Gb X, CE ATEX 2014/34/UE, ATEX II 2G Ex h IIB T4 Gb X, CE
Protection contre l’infiltrationIP55 IP55 IP55 IP55 IP55 IP55
Bruit75 dB(A) à 1 m 75 dB(A) à 1 m 75 dB(A) à 1 m <70 dB(A) à 1 m <70 dB(A) à 1 m <70 dB(A) à 1 m
Poids18.5 kg18.5 kg18.5 kg26 kg26 kg26 kg
Poids40.43 lb40.43 lb40.43 lb57 lb57 lb57 lb
Branchements électriques230/400 V triphasé, 50 Hz 230/400 V triphasé, 50 Hz 230/400 V triphasé, 50 Hz 230/400 V triphasé, 50 Hz 230/400 V triphasé, 50 Hz 230/400 V triphasé, 50 Hz
Le tableau comporte des informations détaillées sur les pompes à vitesse fixe. Pour plus de détails sur les entraînements, le moteur c.a. et l'inverseur en option, contactez votre représentant Watson-Marlow Fluid Technology Solutions local.

Dimensions : 621F avec tête de pompe 620R

Dimensions : 621F avec tête de pompe 620RE

Dimensions : 621F avec tête de pompe 620RE4

Dimensions : 621DF avec tête de pompe 620RA (ATEX)

Dimensions : 621DF avec tête de pompe 620REA (ATEX)

Dimensions : 621DF avec tête de pompe 620RE4A (ATEX)

Matériaux de construction

RéducteurAluminium, Fonte
MoteurAlliage d’aluminium moulé, Fonte
Tête de pompe - Assemblage rotorFortron 1140L0 (PPS), PPS/brins en acier inoxydable (10 %)
JointsNéoprène
Assemblage pince de maintien du tubePP (polypropylène)

Les informations figurant ici couvrent l’ensemble de la gamme de pompes à vitesse fixe. Pour les spécifications détaillées de modèles/composants individuels et autres entraînements/têtes de pompe en option, voir le manuel d'utilisation ou contactez un représentant WMFTS.

Documentation

Brochures

  1. Mining Sector Brochure (FR).pdf
    PDF - 777,1kb
  2. Biotechnology and Pharmaceutical overview (FR).pdf
    PDF - 931,6kb
  3. Brewing industry (EN).pdf
    PDF - 210,3kb

Fiche technique

  1. 621DF with 620RE4A (ATEX) pumphead datasheet (FR).pdf
    PDF - 594,8kb
  2. 621F with 620R pumphead datasheet (FR).pdf
    PDF - 765,6kb
  3. 621DF with 620RA (ATEX) pumphead datasheet (FR).pdf
    PDF - 643,9kb
  4. 621F with 620RE4 pumphead datasheet (FR).pdf
    PDF - 739,1kb
  5. 621DF with 620REA (ATEX) pumphead datasheet (FR).pdf
    PDF - 618,7kb
  6. 621F with 620RE pumphead datasheet (FR).pdf
    PDF - 739,1kb

Manuels

  1. 621 close-coupled manual (FR).pdf
    PDF - 497,1kb

Têtes de pompe

620R : tête de pompe à tubes continus

  • La tête de pompe 620R est compatible avec les tubes continus d’une épaisseur de 3,2 mm et disponible dans quatre tailles de diamètre intérieur allant de 6,4 à 15,9 mm, pour un débit pouvant atteindre 16 l/min (4,2 GPM) à une pression de 2 bars (30 psi) maximum.
  • Un choix de huit matières de tube permet de répondre à quasiment tous les besoins des applications chimiques.

620RE : tête de pompe à élément de tube LoadSure

  • La 620RE est une tête de pompe à deux galets hautes performances et précise, dotée de la technologie de changement rapide d'élément de tube LoadSure.
  • Les parois de 4 mm et les diamètres intérieurs de 12 ou 17 mm permettent d’atteindre des pressions allant jusqu'à 4 bars (60 psi) et des débits de 18 l/min(4,8 GPM).
  • Les éléments sont livrés avec des raccords sanitaires Tri-clamp standards et des raccords cam & groove conçus pour l’industrie.

620RE4 : élément de tube LoadSure pour tête de pompe

  • La 620RE4 est une tête de pompe à quatre galets hautes performances et précise, dotée de la technologie de changement rapide d'élément de tube LoadSure.
  • Les parois de 4 mm et les diamètres intérieurs de 12 ou 17 mm permettent d’atteindre des pressions allant jusqu'à 4 bars (60 psi) et des débits de 13 l/min (3,32 GPM) avec pulsation minimisée.
  • Les éléments sont livrés avec des raccords sanitaires Tri-clamp standards et des raccords cam & groove conçus pour l’industrie.

Tête de pompe double canal 620L

La 620L est une tête de pompe 2 bar à six galets spécialement conçue pour une distribution precise à ±0,5 %. Une pulsation minimale est obtenue en divisant le débit d'entrée en deux tubes passant par des pistes doubles décalées. Les deux séries de pulsations déphasées s'annulent mutuellement lorsque les canaux fusionnent.

  • Utilise des éléments de paroi en Y d’une épaisseur de 4,0 mm et avec un choix de six matières ou tube continu
  • Deux canaux simples sont également disponibles
  • Choix de tubes : Diamètre intérieur de 8, 12 et 16 mm, assurant des débits de 0,002 l/min à 12,4 l/min (0,00053 à 3,3 GPM)
  • Distribue 500 mL en 3,5 secondes

Informations sur la commande

Codes produit

Codes produit : 621F avec tête de pompe 620R

Pompe tr/min Alimentation Code produit
621F/R 77 230/400 V 50 Hz triphasé 0,37 kW 060.8122.020 - *10:1
250 230/400 V 50 Hz triphasé 0,37 kW 060.8152.020 - *5:1

*réduction de vitesse 10:1 ou 5:1 disponible avec entraînement à fréquence variable
*Réduction de vitesse 10:1 pour pompes ATEX disponibles avec entraînement à fréquence variable sur les unités à réducteur équipées de thermistances PTC
Pour connaître les autres vitesses et options de moteur, contacter le service d'ingénierie des applications de Watson-Marlow.

Tête de pompe Description Code produit
620R Tête de pompe à deux galets et tube continu pour un pic de pression de 2 bars 064.0211.000
Tubes
Diamètre intérieur/paroi (mm) Bioprene Marprene Silicone catalysé platine PureWeld XL
6.4x3.2 933.0064.032 902.0064.032 913.A064.032
9.6x3.2 933.0096.032 902.0096.032 913.A096.032 942.0096.032
12.7x3.2 933.0127.032 902.0127.032 913.A127.032 942.0127.032
15.9x3.2 933.0159.032 902.0159.032 913.A159.032
Diamètre intérieur/paroi (mm) STA-PURE STA-PURE PFL
6.4x3.2 961.0064.032 966.0064.032
9.6x3.2 961.0096.032 966.0096.032
12.7x3.2 961.0127.032 966.0127.032
15.9x3.2 961.0159.032 966.0159.032
Éléments LoadSure
Matière Connecteurs Tri-clamp 3/4” en PVDF de 12 mm Connecteurs Tri-clamp 3/4” en PVDF de 17 mm C&G avec connecteurs PP 3/4” de 12 mm C&G avec connecteurs PP 3/4” de 12 mm
Bioprene TL 0-2 bars (pic) 933.0120.PFT 933.0170.PFT
Bioprene TM 0-4 bars (pic) 933.M120.PFT 933.M170.PFT
STA-PURE PCS 0-4 bars (pic) 961.0120.PFT 961.0170.PFT
Pumpsil (pic de 0-2 bars) 913.A120.PFT 913.A170.PFT
Marprene TL 0-2 bars (pic) 902.0120.PPC 902.0170.PPC
Marprene TM 0-4 bars (pic) 902.P120.PPC 902.P170.PPC
Pumpsil 0-2 bars (pic) 913.A120.PPC 913.A170.PPC

Codes produit : 621F avec tête de pompe 620RE

Pompe tr/min Alimentation Code produit
621F/RE 77 230/400 V 50 Hz triphasé 0,37 kW 060.8122.E20 - *10:1
250 230/400 V 50 Hz triphasé 0,37 kW 060.8152.E20 - *5:1

*réduction de vitesse 10:1 ou 5:1 disponible avec entraînement à fréquence variable
*Réduction de vitesse 10:1 pour pompes ATEX disponibles avec entraînement à fréquence variable sur les unités à réducteur équipées de thermistances PTC
Pour connaître les autres vitesses et options de moteur, contacter le service d'ingénierie des applications de Watson-Marlow.

Tête de pompe Description Code produit
620RE Tête de pompe à deux galets et élément LoadSure pour un pic de pression de 4 bars 064.0231.000
Tubes
Diamètre intérieur/paroi (mm) Bioprene Marprene Silicone catalysé platine PureWeld XL
6.4x3.2 933.0064.032 902.0064.032 913.A064.032
9.6x3.2 933.0096.032 902.0096.032 913.A096.032 942.0096.032
12.7x3.2 933.0127.032 902.0127.032 913.A127.032 942.0127.032
15.9x3.2 933.0159.032 902.0159.032 913.A159.032
Diamètre intérieur/paroi (mm) STA-PURE STA-PURE PFL
6.4x3.2 961.0064.032 966.0064.032
9.6x3.2 961.0096.032 966.0096.032
12.7x3.2 961.0127.032 966.0127.032
15.9x3.2 961.0159.032 966.0159.032
Éléments LoadSure
Matière Connecteurs Tri-clamp 3/4” en PVDF de 12 mm Connecteurs Tri-clamp 3/4” en PVDF de 17 mm C&G avec connecteurs PP 3/4” de 12 mm C&G avec connecteurs PP 3/4” de 12 mm
Bioprene TL 0-2 bars (pic) 933.0120.PFT 933.0170.PFT
Bioprene TM 0-4 bars (pic) 933.M120.PFT 933.M170.PFT
STA-PURE PCS 0-4 bars (pic) 961.0120.PFT 961.0170.PFT
Pumpsil (pic de 0-2 bars) 913.A120.PFT 913.A170.PFT
Marprene TL 0-2 bars (pic) 902.0120.PPC 902.0170.PPC
Marprene TM 0-4 bars (pic) 902.P120.PPC 902.P170.PPC
Pumpsil 0-2 bars (pic) 913.A120.PPC 913.A170.PPC

Codes produit : 621F avec tête de pompe 620RE4

Pompe tr/min Alimentation Code produit
621F/RE4 77 230/400 V 50 Hz triphasé 0,37 kW 060.8122.E40 - *10:1
250 230/400 V 50 Hz triphasé 0,37 kW 060.8152.E40 - *5:1

*réduction de vitesse 10:1 ou 5:1 disponible avec entraînement à fréquence variable
*Réduction de vitesse 10:1 pour pompes ATEX disponibles avec entraînement à fréquence variable sur les unités à réducteur équipées de thermistances PTC
Pour connaître les autres vitesses et options de moteur, contacter le service d'ingénierie des applications de Watson-Marlow.

Tête de pompe Description Code produit
620RE4 Tête de pompe à quatre galets et élément LoadSure pour un pic de pression de 4 bars 064.0431.000
Tubes
Diamètre intérieur/paroi (mm) Bioprene Marprene Silicone catalysé platine PureWeld XL
6.4x3.2 933.0064.032 902.0064.032 913.A064.032
9.6x3.2 933.0096.032 902.0096.032 913.A096.032 942.0096.032
12.7x3.2 933.0127.032 902.0127.032 913.A127.032 942.0127.032
15.9x3.2 933.0159.032 902.0159.032 913.A159.032
Diamètre intérieur/paroi (mm) STA-PURE STA-PURE PFL
6.4x3.2 961.0064.032 966.0064.032
9.6x3.2 961.0096.032 966.0096.032
12.7x3.2 961.0127.032 966.0127.032
15.9x3.2 961.0159.032 966.0159.032
Éléments LoadSure
Matière Connecteurs Tri-clamp 3/4” en PVDF de 12 mm Connecteurs Tri-clamp 3/4” en PVDF de 17 mm C&G avec connecteurs PP 3/4” de 12 mm C&G avec connecteurs PP 3/4” de 12 mm
Bioprene TL 0-2 bars (pic) 933.0120.PFT 933.0170.PFT
Bioprene TM 0-4 bars (pic) 933.M120.PFT 933.M170.PFT
STA-PURE PCS 0-4 bars (pic) 961.0120.PFT 961.0170.PFT
Pumpsil (pic de 0-2 bars) 913.A120.PFT 913.A170.PFT
Marprene TL 0-2 bars (pic) 902.0120.PPC 902.0170.PPC
Marprene TM 0-4 bars (pic) 902.P120.PPC 902.P170.PPC
Pumpsil 0-2 bars (pic) 913.A120.PPC 913.A170.PPC

Codes produit : 621DF avec tête de pompe 620RA (ATEX)

Pompe tr/min Alimentation Code produit
PTC à vitesse fixe ATEX 621DF/RA 79 230/400 V 50 Hz triphasé 0,37 kW 060.8622.020 - *10:1
245 230/400 V 50 Hz triphasé 0,37 kW 060.8652.020 - *10:1

*réduction de vitesse 10:1 ou 5:1 disponible avec entraînement à fréquence variable
*Réduction de vitesse 10:1 pour pompes ATEX disponibles avec entraînement à fréquence variable sur les unités à réducteur équipées de thermistances PTC
Pour connaître les autres vitesses et options de moteur, contacter le service d'ingénierie des applications de Watson-Marlow.

Tête de pompe Description Code produit
620RA (ATEX) Tête de pompe à deux galets et tube continu pour un pic de pression de 2 bars 064.0211.A00
Tubes
Diamètre intérieur/paroi (mm) Bioprene Marprene Silicone catalysé platine PureWeld XL
6.4x3.2 933.0064.032 902.0064.032 913.A064.032
9.6x3.2 933.0096.032 902.0096.032 913.A096.032 942.0096.032
12.7x3.2 933.0127.032 902.0127.032 913.A127.032 942.0127.032
15.9x3.2 933.0159.032 902.0159.032 913.A159.032
Diamètre intérieur/paroi (mm) STA-PURE STA-PURE PFL
6.4x3.2 961.0064.032 966.0064.032
9.6x3.2 961.0096.032 966.0096.032
12.7x3.2 961.0127.032 966.0127.032
15.9x3.2 961.0159.032 966.0159.032
Éléments LoadSure
Matière Connecteurs Tri-clamp 3/4” en PVDF de 12 mm Connecteurs Tri-clamp 3/4” en PVDF de 17 mm C&G avec connecteurs PP 3/4” de 12 mm C&G avec connecteurs PP 3/4” de 12 mm
Bioprene TL 0-2 bars (pic) 933.0120.PFT 933.0170.PFT
Bioprene TM 0-4 bars (pic) 933.M120.PFT 933.M170.PFT
STA-PURE PCS 0-4 bars (pic) 961.0120.PFT 961.0170.PFT
Pumpsil (pic de 0-2 bars) 913.A120.PFT 913.A170.PFT
Marprene TL 0-2 bars (pic) 902.0120.PPC 902.0170.PPC
Marprene TM 0-4 bars (pic) 902.P120.PPC 902.P170.PPC
Pumpsil 0-2 bars (pic) 913.A120.PPC 913.A170.PPC

Codes produit : 621DF avec tête de pompe 620REA (ATEX)

Pompe tr/min Alimentation Code produit
PTC à vitesse fixe ATEX 621DF/REA 79 230/400 V 50 Hz triphasé 0,37 kW 060.8622.E20 - *10:1
245 230/400 V 50 Hz triphasé 0,37 kW 060.8652.E20 - *10:1

*réduction de vitesse 10:1 ou 5:1 disponible avec entraînement à fréquence variable
*Réduction de vitesse 10:1 pour pompes ATEX disponibles avec entraînement à fréquence variable sur les unités à réducteur équipées de thermistances PTC
Pour connaître les autres vitesses et options de moteur, contacter le service d'ingénierie des applications de Watson-Marlow.

Tête de pompe Description Code produit
620REA (ATEX) Tête de pompe à deux galets et élément LoadSure pour un pic de pression de 4 bars 064.0231.A00
Tubes
Diamètre intérieur/paroi (mm) Bioprene Marprene Silicone catalysé platine PureWeld XL
6.4x3.2 933.0064.032 902.0064.032 913.A064.032
9.6x3.2 933.0096.032 902.0096.032 913.A096.032 942.0096.032
12.7x3.2 933.0127.032 902.0127.032 913.A127.032 942.0127.032
15.9x3.2 933.0159.032 902.0159.032 913.A159.032
Diamètre intérieur/paroi (mm) STA-PURE STA-PURE PFL
6.4x3.2 961.0064.032 966.0064.032
9.6x3.2 961.0096.032 966.0096.032
12.7x3.2 961.0127.032 966.0127.032
15.9x3.2 961.0159.032 966.0159.032
Éléments LoadSure
Matière Connecteurs Tri-clamp 3/4” en PVDF de 12 mm Connecteurs Tri-clamp 3/4” en PVDF de 17 mm C&G avec connecteurs PP 3/4” de 12 mm C&G avec connecteurs PP 3/4” de 12 mm
Bioprene TL 0-2 bars (pic) 933.0120.PFT 933.0170.PFT
Bioprene TM 0-4 bars (pic) 933.M120.PFT 933.M170.PFT
STA-PURE PCS 0-4 bars (pic) 961.0120.PFT 961.0170.PFT
Pumpsil (pic de 0-2 bars) 913.A120.PFT 913.A170.PFT
Marprene TL 0-2 bars (pic) 902.0120.PPC 902.0170.PPC
Marprene TM 0-4 bars (pic) 902.P120.PPC 902.P170.PPC
Pumpsil 0-2 bars (pic) 913.A120.PPC 913.A170.PPC

Codes produit : 621DF avec tête de pompe 620RE4A (ATEX)

Pompe tr/min Alimentation Code produit
PTC à vitesse fixe ATEX 621DF/RE4A 79 230/400 V 50 Hz triphasé 0,37 kW 060.8622.E40 - *10:1
245 230/400 V 50 Hz triphasé 0,37 kW 060.8652.E40 - *10:1

*réduction de vitesse 10:1 ou 5:1 disponible avec entraînement à fréquence variable
*Réduction de vitesse 10:1 pour pompes ATEX disponibles avec entraînement à fréquence variable sur les unités à réducteur équipées de thermistances PTC
Pour connaître les autres vitesses et options de moteur, contacter le service d'ingénierie des applications de Watson-Marlow.

Tête de pompe Description Code produit
620RE4A (ATEX) Tête de pompe à quatre galets et élément LoadSure pour un pic de pression de 4 bars 064.0431.A00
Tubes
Diamètre intérieur/paroi (mm) Bioprene Marprene Silicone catalysé platine PureWeld XL
6.4x3.2 933.0064.032 902.0064.032 913.A064.032
9.6x3.2 933.0096.032 902.0096.032 913.A096.032 942.0096.032
12.7x3.2 933.0127.032 902.0127.032 913.A127.032 942.0127.032
15.9x3.2 933.0159.032 902.0159.032 913.A159.032
Diamètre intérieur/paroi (mm) STA-PURE STA-PURE PFL
6.4x3.2 961.0064.032 966.0064.032
9.6x3.2 961.0096.032 966.0096.032
12.7x3.2 961.0127.032 966.0127.032
15.9x3.2 961.0159.032 966.0159.032
Éléments LoadSure
Matière Connecteurs Tri-clamp 3/4” en PVDF de 12 mm Connecteurs Tri-clamp 3/4” en PVDF de 17 mm C&G avec connecteurs PP 3/4” de 12 mm C&G avec connecteurs PP 3/4” de 12 mm
Bioprene TL 0-2 bars (pic) 933.0120.PFT 933.0170.PFT
Bioprene TM 0-4 bars (pic) 933.P120.PFT 933.P170.PFT
STA-PURE PCS 0-4 bars (pic) 961.0120.PFT 961.0170.PFT
Pumpsil (pic de 0-2 bars) 913.A120.PFT 913.A170.PFT
Marprene TL 0-2 bars (pic) 902.0120.PPC 902.0170.PPC
Marprene TM 0-4 bars (pic) 902.M120.PPC 902.M170.PPC
Pumpsil 0-2 bars (pic) 913.A120.PPC 913.A170.PPC

Produits recommandés

  1. Tubes Marprene

    Tubes Marprene

    Tubes en élastomère thermoplastique particulièrement résistants aux agents oxydants. 5 à 80 ºC (23 à 176 ºF) à 7 bars (100 psi).

    Tube - péristaltique

  2. Bioprene : Tubes thermoplastiques

    Bioprene : Tubes thermoplastiques

    Tubes thermoplastiques à longue durée de vie péristaltique et faible perméabilité. 5 à 80 ºC (23 à 176 ºF).

    Tube - péristaltique

  3. Tube GORE® STA-PURE séries PCS

    Tube GORE® STA-PURE séries PCS

    Tubes en silicone renforcé, parfaitement adaptés aux applications biopharmaceutiques. -20 à 80 ºC (-4 à 176 ºF) à 7 bars (100 psi).

    Tube - péristaltique

Produits liés

  1. Pompes de process série 800

    Pompes de process série 800

    Débits jusqu'à 8 000 l/h (35 USGPM) et pressions jusqu'à 3,5 bars (50 psi).

    Pompes - pompes compactes

Nos spécialistes des pompes de process feront tout leur possible pour trouver la solution qui vous convient.

Pour commander un produit ou poser une question

Contactez nos experts
