Pumput – letkupumput

Bredel CIP 20, 25 j 32

Järjestä demo

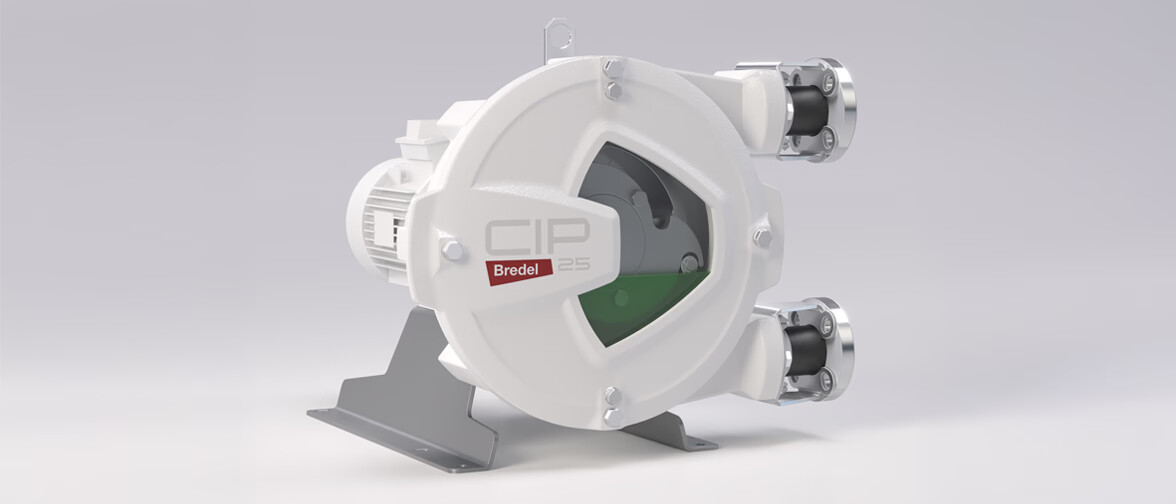

Bredel CIP -pumppu

Bredelin CIP-pumppu on suunniteltu elintarvike- ja juomateollisuuden prosesseihin, jotka edellyttävät optimaalista tehokkuutta ja säännöllistä CIP-puhdistusta (Clean-In-Place).

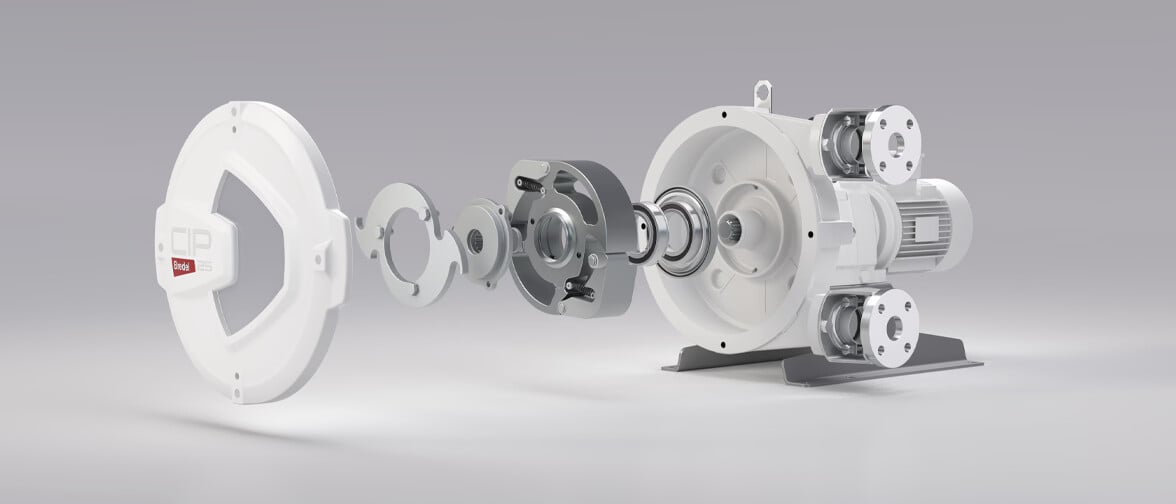

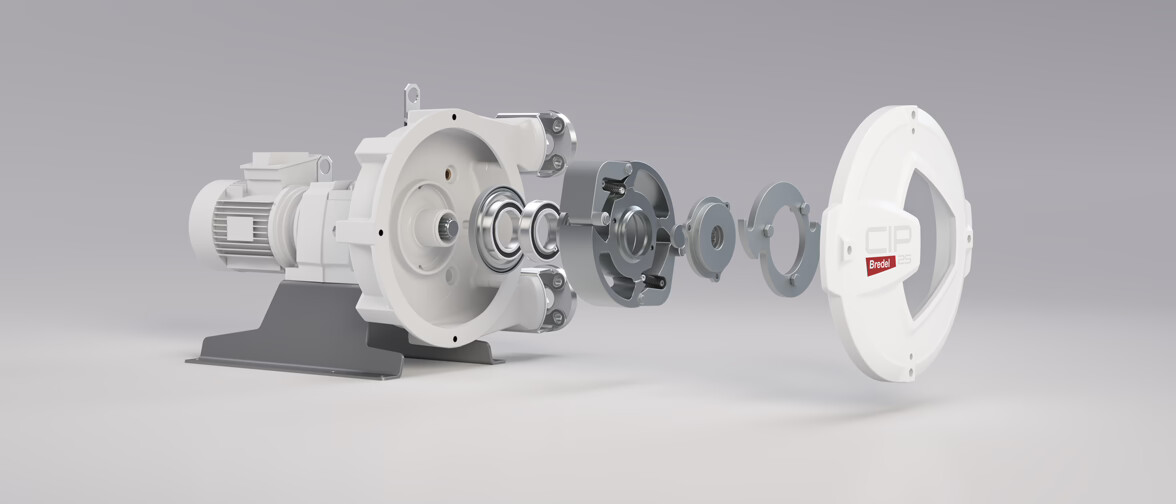

Innovatiivinen muotoilu ja automaattisesti sisäänvedettävät kengät on suunniteltu erityisesti CIP-prosesseja varten, mikä takaa kontaminaatiovapaan pumppauksen ja yksinkertaistaa huoltoa mahdollisimman pienillä komponenteilla.

Ominaisuudet ja edut

Parempi hygienia: Täyttää kaikki CIP-vaatimukset (Clean-In-Place) varmistaen järjestelmän puhtauden
Automaattinen kengän takaisinveto: Pumppua peruutetaan kenkien takaisinvetämiseksi ilman manuaalista työtä. Aja pumppua eteenpäin ja kengät tarttuvat takaisin vaivatta
Pienempi tehonkäyttö: Puhdistuksen aikana CIP-roottori mahdollistaa kenkien takaisinvedon ja pumpun sammutuksen
Pidempi letkun käyttöikä: Vähentää letkujen puristumista erityisesti korkean lämpötilan/kemiallisten puhdistusprosessien aikana.
Jälkiasennettava: Minimoi investointikuluja mahdollistamalla roottorin helpon vaihdon

Tekninen tiivistelmä

Suurin jatkuva virtausnopeus	3200 L/h
Suurin jatkuva virtausnopeus	844 Gallonaa/tunti
Tilavuus kierrosta kohden	0.152 - 0.625 L
Suurin jatkuva käyttönopeus	65 - 100 rpm
Enimmäiskäyttöpaine	16 baaria
Enimmäiskäyttöpaine	232 psi
Pienin käynnistysmomentti	85 - 210 N m
Pienin käynnistysmomentti	752 - 1,859 tuuma-paunaa
Paino	42 - 130 kg

Tekninen tiivistelmä -taulukossa on lueteltu käyttöalueen ominaisuudet. Katso mallikohtaiset tiedot Tekniset tiedot -välilehdeltä.

CIP 20 suorituskyky

Tekniset tiedot

	CIP 20
Suurin jatkuva virtausnopeus	600 L/h
Suurin jatkuva virtausnopeus	158 Gallonaa/tunti
Suurin mahdollinen hetkellinen virtausnopeus	820 L/h
Suurin mahdollinen hetkellinen virtausnopeus	216 Gallonaa/tunti
Tilavuus kierrosta kohden	0.152 L
Tilavuus kierrosta kohden	0.0402 US-gallona
Suurin jatkuva käyttönopeus	65 rpm
Suurin hetkellinen käyttönopeus	90 rpm
Enimmäiskäyttöpaine	10 baaria
Enimmäiskäyttöpaine	145 psi
Suurin tulopaine	2 baaria abs
Suurin tulopaine	30 psi abs
Maks. imukyky	9.5 mWC
Maks. imukyky	374 inWC
Imukyky (80 %:n virtausnopeus)	9.5 mWC
Imukyky (80 %:n virtausnopeus)	374 inWC
Käyttölämpötila-alue	-20 °C – 45 °C
Käyttölämpötila-alue	-4 °F – 113 °F
Nesteen lämpötila-alue	-20 °C – 80 °C
Nesteen lämpötila-alue	-4 °F – 176 °F
Pienin käynnistysmomentti	85 N m
Pienin käynnistysmomentti	752 tuuma-paunaa
Paino	42 kg
Paino	93 naulaa
Pumppupään paino	25.2 kg
Pumppupään paino	56 naulaa
Roottorin paino	5.8 kg
Roottorin paino	13 lbs
Tarvittava voiteluaine letkuille	0.5 L
Tarvittava voiteluaine letkuille	0.1 US-gallona
Porttikokoonpanot	Alas, Oikea, Vasen, Ylös
Pumppaussuunta	Myötäpäivään, Vastapäivään
Yhteensopivat letkumateriaalit	Biopreeni, CSM, EPDM, F-NBR, NBR, NR-annostelu, NR-siirto
Laippakokoonpanon tyyppi	ANSI, DIN, JIS
Saniteettiliitäntävaihtoehdot	DIN 11851, DIN 11864, IDF, RJT, SMS, Tri-clamp

Pyydä Bredel-edustajalta matalampaa tai korkeampaa toimintalämpötilaa. Sallittu ympäristön lämpötila perustuu pumpun ominaisuuksiin, ja vaihteiston ympäristön ominaisuudet voivat rajoittaa sitä entisestään.

CIP 20 mitat

Tyyppi	A	A1	B	C	D	ØE	F	G	H	H1	H2max	J	K	Lmax	L1	L2max	M	N	O	ØP
Bredel 20 (mm)	427	431	230	63	195	20/25,5*	285	315	304	167	294	82	61	505	46	378	150	75	25	12
Bredel 20 (in)	16,8	17,0	9,1	2,5	7,7	20 mm / 25,5 mm*	11,2	12,4	12,0	6,6	11,6	3,2	2,4	19,9	1,8	14,9	5,9	3,0	1,0	12 mm

Liittimien koot	MNPT	EN DIN	JIS
Bredel 20	0,75"	20 mm	20 mm

Rakennemateriaalit

Letkumateriaali	Biopreeni (letku), CSM, EPDM, F-NBR, NBR, NBR elintarvikkeille, NR-annostelu, NR-siirto
Kotelo	ISO12944-luokka C4M, Valurauta
Roottori osineen	ISO12944-luokka C4M, Valurauta
Kansi	ISO12944-luokka C4M, Valurauta
Kannattimet ja kiinnikkeet	Ruostumaton teräs 316
Tukikehys	Galvanoitu teräs, Ruostumaton teräs 316
Letkunkiristimet	Ruostumaton teräs 316
Liitäntäholkki	Seosteräs
Tiivisteet	EPDM, NBR
Kengän materiaali	Alumiini, Teräs

Esitteet

Bredel CIP flyer (EN).pdf
PDF - 163kb

Tietolehti

CIP 20 datasheet (FI).pdf
PDF - 1,5mb

Käyttöoppaat

Bredel CIP 20 pump manual (EN).pdf
PDF - 12,9mb
