Paso de fluido: accesorios

Accesorios para pasos de fluido

Solicite una demostración
Solicite una demostración

Resumen

Accesorios para pasos de fluido

Entre los accesorios de paso de fluidos para productos Flexicon se encuentran: ua gama de boquillas de llenado, conectores de manguera (conectores en Y de PVDF o PP), pesos para mangueras, colectores de mangueras, soportes de llenado y una gama de piezas de formato para taponadoras de sobremesa (con herramientas de frascos para una amplia gama de diámetros, cabezales de taponado por prensado y herramientas de taponado para tapones roscados).

Características y ventajas

  • Boquillas de llenado para volúmenes de llenado desde microvolúmenes hasta más de 5000 ml
  • Boquillas de un solo uso, esterilizables en autoclave o por radiación gamma, de acero inoxidable, de purga de gas, manuales, neumáticas o de llenado, con válvula antigoteo
  • Pasos de fluido estériles y listos para un solo uso
  • Conectores de mangueras sin EEB/TSE según FDA USP Clase VI y FDA CFR 177.2510
  • Pesos para mangueras para mantener las mangueras en la parte inferior del tanque de producto
  • Colectores de mangueras de acero inoxidable soldados con láser con 2 o 4 salidas en cada colector

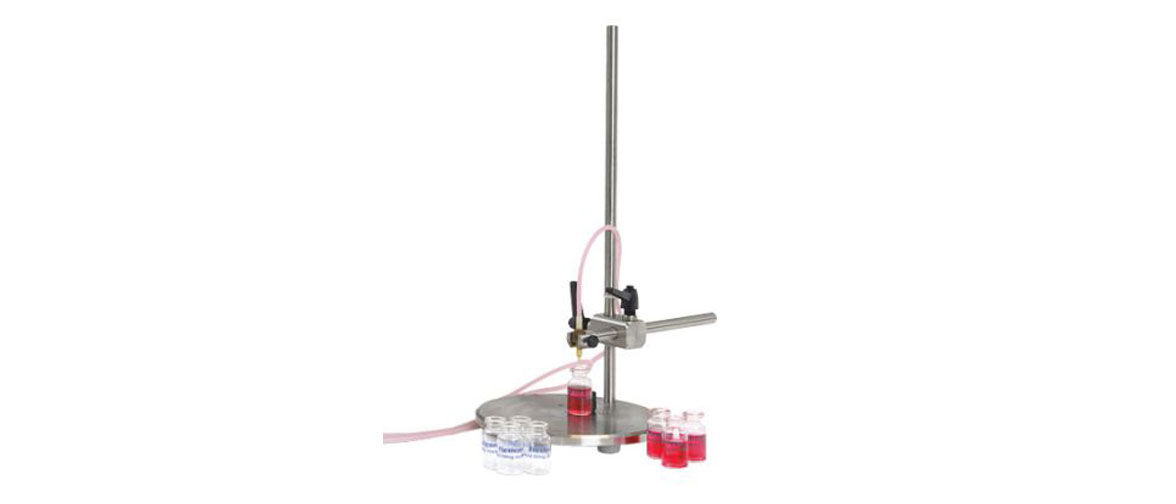

  • Soportes de llenado de acero inoxidable para sujetar las boquillas de llenado por encima de los frascos que se van a llenar; alturas de 380 mm a 750 mm

Resumen técnico

CertificaciónFDA 21 CFR 177.1595, FDA 21 CFR 177.2415, FDA 21 CFR 177.2510, Sin EEB/EET, USP clase IV, USP clase VI
Estabilidad a la radiación gammaEsterilizables por rayos gamma

La tabla Resumen técnico muestra las funciones disponibles en la gama. Consulte la ficha 'Especificaciones' para obtener información específica del modelo.

Compartir

Especificaciones

Especificaciones técnicas

Colector de 2 manguerasColector para 4 manguerasBoquilla de llenado: PEI 100 desechableBoquilla de llenado: purga de gasBoquilla de llenado: manualBoquilla de llenado: acero inoxidable AISI316LBoquilla de llenado: esterilizable en autoclave o por radiación gammaBoquilla de llenado: con válvula antigoteoBoquilla de llenado: con válvula neumáticaSoporte de llenadoEnsamble del colectorPeso de las manguerasConectores en Y de polipropilenoConectores en Y de PVDF/kynar
Tamaños0,6 a 6,0 mm de DI 0,6 a 6,0 mm de DI 0,8 a 6,0 mm de DI 1,3 a 5,1 mm de DI 0,6 a 8,0 mm de DI 0,6 a 8,0 mm de DI 5,0 a 12,0 mm de DI H380 mm 1" a 1,5" de diámetro interno 1,6 a 8,0 mm de DI 1,2 a 10,2 mm de DI 1,2 a 4,8 mm de DI
CertificaciónFDA 21 CFR 177.1595, USP clase VI FDA 21 CFR 177.2415, Sin EEB/EET, USP clase VI FDA 21 CFR 177.2510, Sin EEB/EET, USP clase IV
Estabilidad a la radiación gammaEsterilizables por rayos gamma

Dimensiones de Colector de 2 mangueras

Conector de manguera para 2 mangueras: número de parte A (D. E.) (mm) B (D. I.) (mm)
84-081-106 0,6 1,0
84-081-110 1,0 1,5
84-081-116 1,6 2,1
84-081-132 3,2 3,8
84-081-145 4,5 5,5
84-081-160 6,0 7,0

Dimensiones de Colector para 4 mangueras

Conector para 4 mangueras: número de parte A (D. E.) (mm) B (D. I.) (mm)
84-082-106 0,6 1,0
84-082-110 1,0 1,5
84-082-116 1,6 2,1
84-082-132 3,2 3,8
84-082-145 4,5 5,5
84-082-160 6,0 7,0

Dimensiones de Boquilla de llenado: PEI 100 desechable

ESPECIFICACIONES
Materiales PEI 1000 (polieterimida)
A (D. I.) B (D. E.) Llenar volúmenes desde Número de parte
Esquemas de dimensiones Ø 0,8 Ø 2,2 0,5 ml 30-033-008
Ø 1,2 Ø 2,6 1,0 ml 30-033-012
Ø 1,6 Ø 3,0 1,7 ml 30-033-016
Ø 3,2 Ø 4,6 6,5 ml 30-033-032
Ø 4,8 Ø 6,5 12,0 ml 30-033-048
Ø 6,0 Ø 8,0 22,0 ml 30-033-060
Ensamble de todos los tamaños 30-700-053
Conformidad FDA 21 CFR § 177.1595 y USP Clase VI
Declaración de conformidad - Tipo 2.1 según: DS/EN 10204 Incluido

Dimensiones de Boquilla de llenado: purga de gas

ESPECIFICACIONES
Materiales AISI 316L + Viton
C (D. I.) D (D. E.) Número de parte
Esquemas de dimensiones Ø 4,5 Ø 5,3 30-031-050
Ø 8,5 Ø 10,1 30-031-090
Junta tórica para la boquilla de llenado de gas 54-020-116
Soporte de boquilla con brazo para soporte de llenado 30-700-053
Declaración de conformidad - Tipo 2.1 según: DS/EN 10204 Incluido
Número de parte Descripción
81-100-200 Soporte de llenado de Ø12 x 380 mm de altura para boquillas de llenado 30-030-xxx
81-200-050 Soporte de llenado de Ø20 x 500 mm de altura para cabezales de llenado 30-200-xxx
81-200-000 Soporte de llenado de Ø20 x 750 mm de altura para cabezales de llenado 30-200-xxx
30-700-053 Brazo de soporte para boquillas de llenado 30-030-xxx, 30-033-xxx y 30-040-xxx. Se puede montar en todos los soportes de llenado. (Incluido en 81-100-200)
30-710-052 Brazo de soporte de boquillas para cabezales de llenado 30-200-xxx. Se puede montar en todos los soportes de llenado. (Incluido en 81-200-050 y 81-200-000)

Dimensiones de Boquilla de llenado: manual

ESPECIFICACIONES
Materiales AISI 316L
A (D. I.) B (D. E.) Llenar volúmenes desde Número de parte
Esquemas de dimensiones Ø 1,3 Ø 2,3 1,0 ml 30-015-020
Ø 3,1 Ø 4,0 6,5 ml 30-015-040
Ø 4,1 Ø 5,0 12,0 ml 30-015-050
Ø 5,1 Ø8,5 y 6,0 22,0 ml 30-015-060
Declaración de conformidad - Tipo 2.1 según: DS/EN 10204 Incluido

Dimensiones de Boquilla de llenado: acero inoxidable AISI316L

ESPECIFICACIONES
Materiales AISI 316L
A (D. I.) B (D. E.) Llenar volúmenes desde Número de parte
Esquemas de dimensiones Ø 0,6 Ø 1,0 0,1 ml 30-030-006
Ø 1,0 Ø 1,5 0,5 ml 30-030-010
Ø 1,6 Ø 2,1 1,7 ml 30-030-016
Ø 3,2 Ø 3,8 6,5 ml 30-030-032
Ø 4,5 Ø 5,5 12,0 ml 30-030-045
Ø 6,0 Ø 7,0 22,0 ml 30-030-060
Ø 8,0 Ø 9,0 35,0 ml 30-030-080
Ensamble de todos los tamaños 82-100-010
Soporte de boquilla con brazo para soporte de llenado 30-700-053
Declaración de conformidad - Tipo 2.1 según: DS/EN 10204 Incluido

Dimensiones de Boquilla de llenado: esterilizable en autoclave o por radiación gamma

ESPECIFICACIONES
Materiales AISI 316L y PEEK
A (D. I.) B (D. E.) Llenar volúmenes desde Número de parte
Esquemas de dimensiones Ø 0,6 Ø 1,0 0,1 ml 30-040-006
Ø 1,0 Ø 1,5 0,5 ml 30-040-010
Ø 1,6 Ø 2,1 1,7 ml 30-040-016
Ø 3,2 Ø 3,8 6,5 ml 30-040-032
Ø 4,5 Ø 5,5 12,0 ml 30-040-045
Ø 6,0 Ø 7,0 22,0 ml 30-040-060
Ø 8,0 Ø 9,0 35,0 ml 30-040-080
Soporte de boquilla con brazo para soporte de llenado 30-700-053
Conformidad Sin EEB/EET según FDA USP, Clase VI y FDA 21 CFR Parte 177.2415, 2008
Certificado de calidad Incluido

Dimensiones de Boquilla de llenado: con válvula antigoteo

ESPECIFICACIONES
Materiales AISI 316
A (D. I.) B (D. E.) Llenar volúmenes desde Número de parte
Esquemas de dimensiones Ø 8,5 Ø 6,0 25,0 ml 30-200-085
Ø 12,0 Ø 8,0 100,0 ml 30-200-120
Ø 15,0 Ø 10,0 150,0 ml 30-200-150
Posición Número de parte
1.2 - Placa de válvulas de caucho nitrílico 30-200-086
1.2 A - Placa de válvula de PTFE (Teflon) 30-200-084
1.3 - Inserto de válvula de PTFE (Teflon) 30-200-082
1.4 - Tuerca 30-200-010
ESPECIFICACIONES
Materiales AISI 316
A B (D. E.) C (D. I.) Llenar volúmenes desde Número de parte
Esquemas de dimensiones 75 Ø 8,0 Ø 5,0 25,0 ml 30-210-050
75 Ø 10,0 Ø 7,0 50,0 ml 30-210-070
75 Ø 12,0 Ø 9,0 150,0 ml 30-210-090
35 Ø 15,0 Ø 10,0 150,0 ml 30-210-091
75 Ø 16,0 Ø 12,0 300,0 ml 32-210-120
La red en la punta de la boquilla evita que gotee al llenar con aceite 75 Ø 12,0 Ø 8,0 100,0 ml 32-215-080
75 Ø 16,0 Ø 11,0 300,0 ml 32-215-110

Dimensiones de Boquilla de llenado: con válvula neumática

A = CUERPO DE LA BOQUILLA
Para usar con Número de parte
A Incluye caja neumática de control PD12, PD22, GD30 82-510-000
A1 No incluye la caja neumática de control PF22, DF32, GF30 30-100-000
B = CONECTOR DE LA MANGUERA
D. I. DE Número de parte
Esquemas de dimensiones 7 10 30-100-105
10 13 30-100-110
C = BOQUILLA DE LLENADO CON VÁLVULA EXTERIOR
D. I. DE Longitud de la boquilla Número de parte
Esquemas de dimensiones 8 10 110/60 30-100-250
12 14 110/60 30-100-260
8 10 300/250 30-100-270
12 14 300/250 30-100-280
D = BOQUILLA DE LLENADO CON VÁLVULA INTERIOR
Esquemas de dimensiones D. I. DE Longitud de la boquilla Número de parte
6 14 110/63 30-100-208
7,5 14 110/53 30-100-210
PIEZAS DE REPUESTO PARA A / A1
Pos. Descripción Número de parte
1 Cuerpo de la boquilla 30-100-005
2 Brazo 30-700-050
3 Bastidor para la junta 30-100-012
4 Junta 54-190-060
5 Culata del cilindro 30-100-010
6 Resorte 30-100-015
7 Resorte superior 30-100-020
8+9 Cilindro neumático 30-100-050
10 Junta 30-100-053
11 Junta 30-100-051

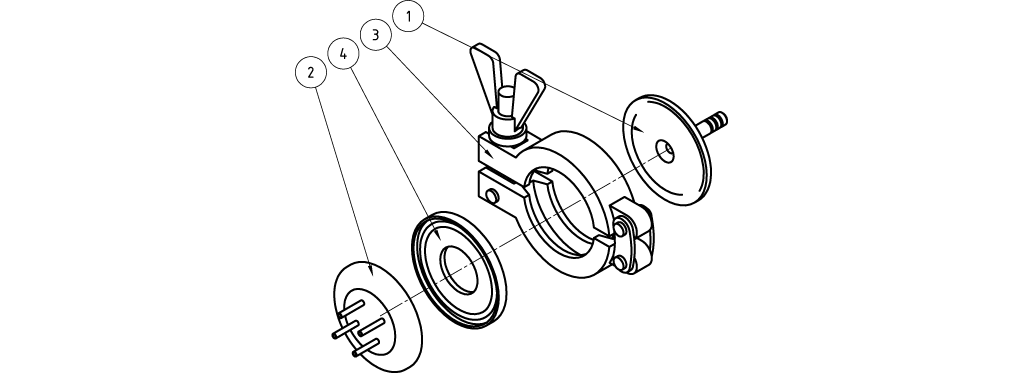

Dimensiones de Ensamble del colector

Junta de abrazadera: número de parte Descripción D. I. (mm)
84-085-220 diámetro interno de 1”, nitrilo 25,4
84-085-222 diámetro interno de 1½”, nitrilo 38,1
84-085-230 diámetro interno de 1”, silicona 25,4
84-085-232 diámetro interno de 1½”, silicona 38,1

Dimensiones de Peso de las mangueras

Peso de la manguera: número de parte A (D. I.) (mm) B (D. E.) (mm)
30-032-016 1,6 2,1
30-032-032 3,2 3,8
30-032-045 4,5 5,5
30-032-060 6,0 7,0
30-032-080 8,0 9,0

Dimensiones de Conectores en Y de polipropileno

Conector en Y con certificado: número de pieza A (D. E.) (mm) B (D. I.) (mm) Para manguera de D. I. (mm)
84-011-002 2,4 1,2 0,5-0,8
84-011-004 3,6 1,8 1,2-1,6
84-011-006 5,9 3,0 3,0-3,2
84-011-008 7,2 3,6 3,2-4,8
84-011-010 9,5 4,8 4,8-6,5
84-011-012 12,4 7,5 8,0-10,0
84-011-014 15,9 10,2 10,0-12,5

Dimensiones de Conectores en Y de PVDF/kynar

Número de parte A (D. E.) (mm) B (D. I.) (mm) Para manguera de D. I. (mm)
84-012-002 2,4 1,2 0,5-0,8
84-012-004 3,6 1,8 1,2-1,6
84-012-006 5,9 3 3,0-3,2
84-012-008 7,2 3,6 3,2-4,8
84-012-010 9,5 4,8 4,8-6,5

Materiales de construcción

MaterialAcero inoxidable AISI 316L, El PTFE, Hule nitrílico, Kynar®, Nitrilo, PEEK, PEI 1000 (polieterimida), Polipropileno, PVDF, Silicona
