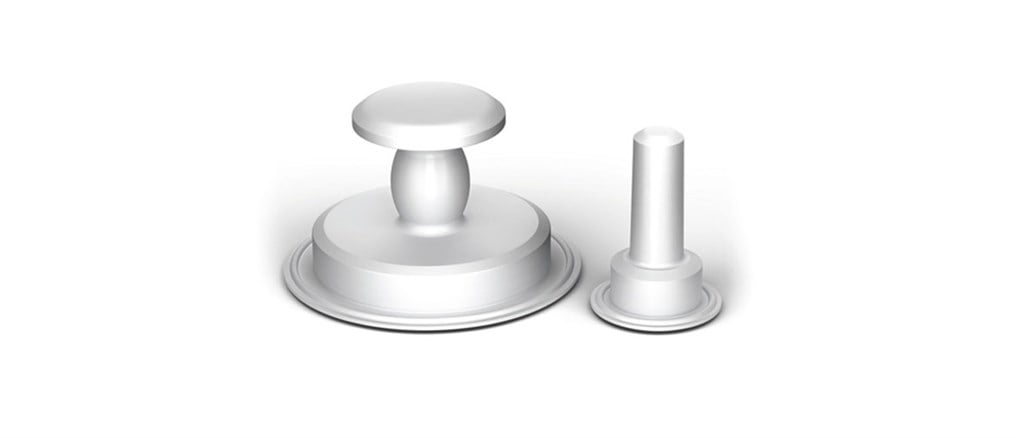

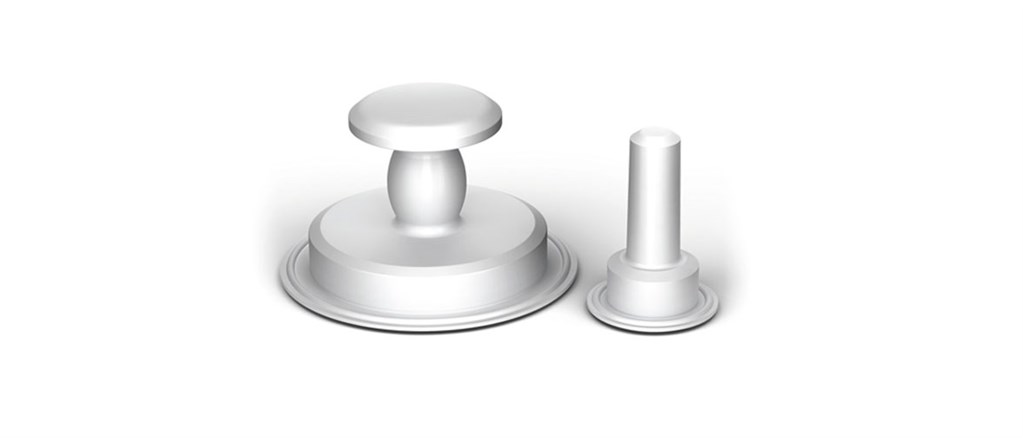

Viton® es una clase de elastómero fluoropolímero (caucho sintético) muy conocido por su excelente resistencia al calor, los ácidos y los productos químicos. El rendimiento de los fluoroelastómeros con productos químicos agresivos depende del grado del elastómero.
Existen tres grados de Viton que utilizamos actualmente para nuestros diafragmas de Viton:
Variante(s) de diafragma | Fuelles, Recto |
Actuadores compatibles | AJS, AKS |
Especificación del material | Fluoropolímero elastómero, Polímeros de caucho tipo F curados al peróxido, Viton A resistente al vapor |
Normas | ASME BPE, RoHS |
La tabla Resumen técnico muestra las funciones disponibles en la gama. Consulte la ficha 'Especificaciones' para obtener información específica del modelo.
Coeficiente de caudal (según la configuración estándar) | ||
---|---|---|
Tamaño de la válvula de tanque | CV | KV |
0,5" | 4,3 | 5,0 | 1,0" | 15,8 | 18.3 |
2,0" | 72.0 | 83,2 |
3,0" | 170,0 | 196,5 |
Coeficiente de caudal (según la configuración estándar) | ||
---|---|---|
Tamaño de la válvula de tanque | CV | KV |
0,5" | 4,3 | 5,0 | 1,0" | 15,8 | 18.3 |
2,0" | 72.0 | 83,2 |
3,0" | 170,0 | 196,5 |
Coeficiente de caudal (según la configuración estándar) | ||
---|---|---|
Tamaño de la válvula de tanque | CV | KV |
0,5" | 4,3 | 5,0 |
1,0" | 15,8 | 18.3 |
1,5" | 48,0 | 55,5 |
2,0" | 72.0 | 83,2 |
3,0" | 170,0 | 196,5 |
Diafragmas de Viton A | Diafragmas de Viton A (SR) | Diafragmas de Viton GF | |
---|---|---|---|
Tamaños de la válvula de tanque | 0,5", 0,5" Extendido, 1,0", 2,0" | 0,5", 1,0", 2,0", 3,0" | 0,5" Extendido, 1,0", 1,5" Extendido, 2,0", 3,0", 3,0" Extendido |
Color | Crema | Negro | Negro |
Variante(s) de diafragma | Fuelles, Recto | Fuelles, Recto | Recto |
Tratamiento con parileno | No | No | No |
Rango de temperatura de operación | -20 °C a 177 °C | -20 °C a 177 °C | -20 °C a 177 °C |
Rango de temperatura de operación | -4 °F a 350 °F | -4 °F a 350 °F | -4 °F a 350 °F |
Presión máx. de operación | 4.8 barg | 4.8 barg | 4.8 barg |
Presión máx. de operación | 70 psig | 70 psig | 70 psig |
Actuadores compatibles | AJS, AKS | AJS, AKS | AJS, AKS |
Tipo de actuador | Manual, Neumático | Manual, Neumático | Manual, Neumático |
Agente de curado | BPA | BPA | Peróxido |
Es necesario un tratamiento al vapor previo a la instalación | No | No | No |
Ciclo SIP según ASME BPE apéndice K | 200 | 200 | |
Activaciones totales durante las pruebas de ciclo SIP | 2000 | 2000 | |
Vida útil | 4 años | 4 años | 4 años |
Especificación del material | Fluoropolímero elastómero | Viton A resistente al vapor | Polímeros de caucho tipo F curados al peróxido |
Normas | ASME BPE, RoHS | ASME BPE, RoHS | ASME BPE, RoHS |
Certificación | ADCF, FDA 21 CFR 177.2600, Sin EEB/EET, USP <87>, USP <88> Clase VI | ADCF, FDA 21 CFR 177.2600, Sin EEB/EET, USP <87>, USP <88> Clase VI | ADCF, FDA 21 CFR 177.2600, Sin EEB/EET, USP <87>, USP <88> Clase VI |
Diafragma | Compuesto de caucho sintético, Elastómero fluoropolímero en crema de Viton® A, Viton® A apto para vapor 42563, Viton® GF 17340 |
Piezas de inserción | 304 SS |
Código | Producto |
---|---|
VG05 |
Diafragma radial extendido de 0,5", crema de Viton A |
VT05 |
Diafragma radial de 0,5", crema de Viton A, recto |
VT10 |
Diafragma radial de 1", crema de Viton A, fuelles |
VT20 |
Diafragma radial de 2", crema de Viton A, fuelles |
VT30 |
Diafragma radial de 3", crema de Viton A, fuelles |
Código | Producto |
---|---|
VA05 |
Diafragma radial de 0,5" de Viton "A" - negro de calidad para vapor, recto |
VA10 |
Diafragma radial de 1" de Viton "A" - negro de calidad para vapor, recto |
VA20 |
Diafragma radial de 2" de Viton "A" - negro de calidad para vapor, recto, USP |
VA30 |
Diafragma radial de 3" de Viton "A" - negro de calidad para vapor, recto |
Código | Producto |
---|---|
VF10 |
Diafragma radial de Viton "GF" de 1" negro, recto |
VF20 |
Diafragma radial de Viton "GF" de 2" negro, recto |
VF30 |
Diafragma radial de Viton "GF" de 3" negro, recto |
VFE17 |
Diafragma radial extendido de Viton "GF" de 1,5" negro |
VFE30 |
Diafragma radial extendido de Viton "GF" de 3" negro |
VGF05 |
Diafragma radial extendido de Viton "GF" de 0,5" negro |
