Resumen

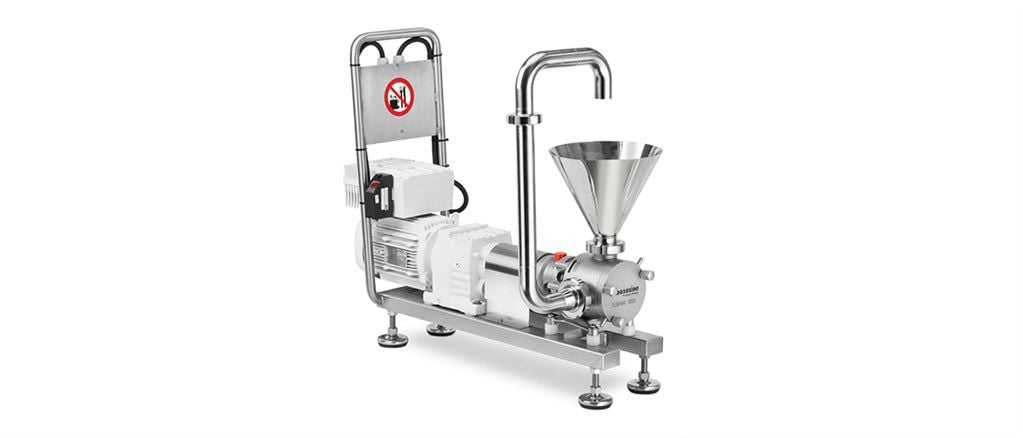

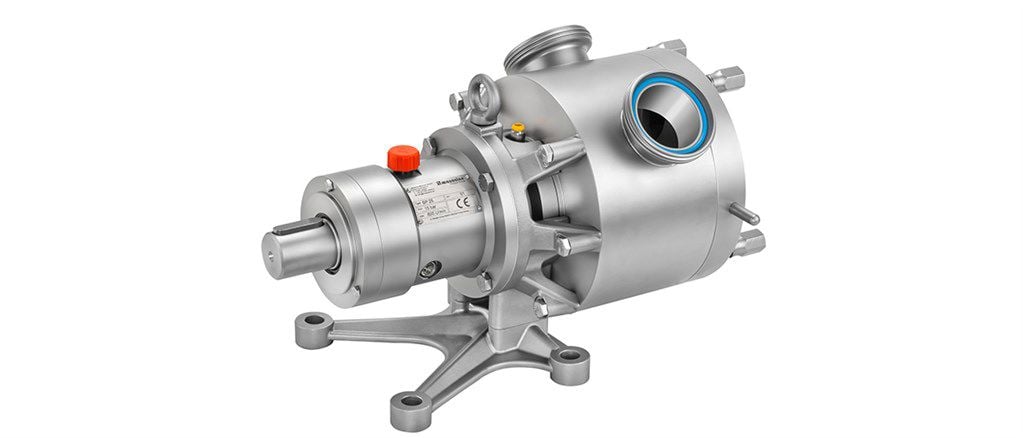

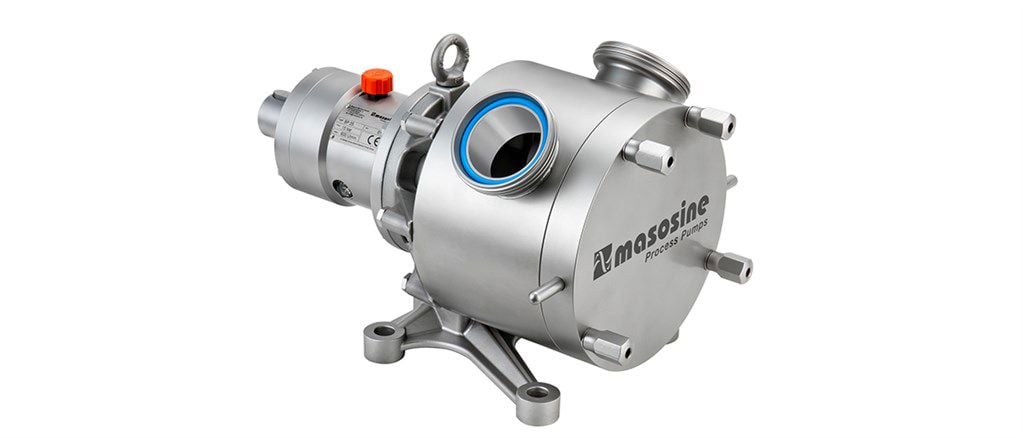

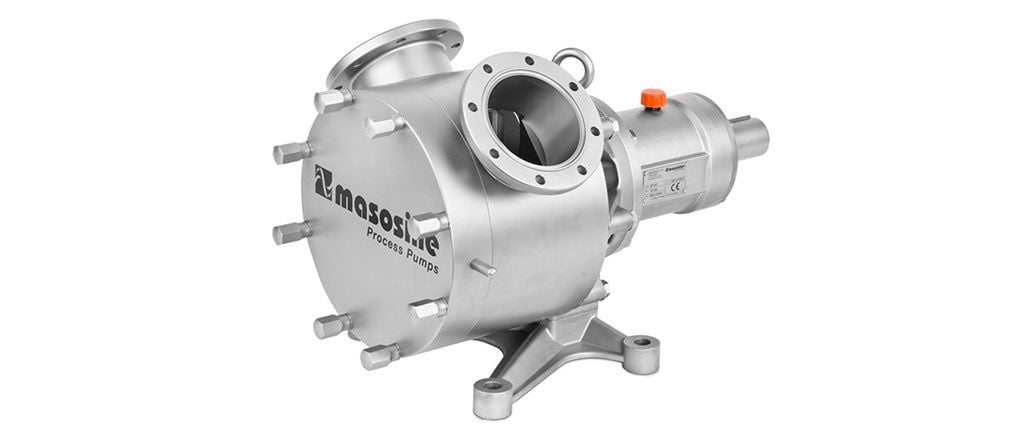

Bombas de proceso SPS

Las bombas SPS proporcionan una acción de bombeo suave y de bajo cizallamiento que transfiere productos delicados de forma segura y sin riesgo de degradación.

Adecuadas para aplicaciones industriales de hasta 15 bar de presión con caudales de hasta 99.000 l/h, las unidades SPS pueden transferir productos con viscosidades de 1 cP a 8 millones de cP con una potente succión de hasta 0,85 bar.

Son capaces de manejar sólidos blandos de forma segura hasta 60 mm, manteniendo la calidad del producto final y ofreciendo altos índices de rendimiento.

El mantenimiento puede realizarlo un operario de la línea de producción en el sitio y en cuestión de minutos. Las bombas serie SPS tienen 20 años de garantía en la carcasa y la cubierta delantera.

Características y ventajas

  • Bomba de transferencia de bajo cizallamiento, con caudal de hasta 99000 l/h a presiones de hasta 15 bar
  • Excelente manipulación de fluidos viscosos
  • Caudal constante con alta capacidad de succión de hasta 0,85 bar
  • Configuración flexible, incluyendo la carcasa, tipo, tamaño y orientación de puertos, accionamiento y base
  • Capacidad higiénica para CIP y SIP
  • Conformidad con FDA y CE 1935/2004
  • Temperaturas de operación de hasta 180 °C
  • 20 años de garantía en la cubierta delantera y la carcasa de la bomba

Resumen técnico

Caudal máximo99000 l/h
Caudal máximo434.2 USGPM
Volumen por revolución0.08 - 2.75 L
Volumen por revolución0.021 - 0.724 USG
Tamaño máximo de partículas10 - 60 mm
Tamaño máximo de partículas0.39 - 2.36 pulg
NormasATEX
CertificaciónEC 1935/2004, FDA

La tabla Resumen técnico muestra las funciones disponibles en la gama. Consulte la ficha 'Especificaciones' para obtener información específica del modelo.

Compartir

Características

Rendimiento de la SPS 100

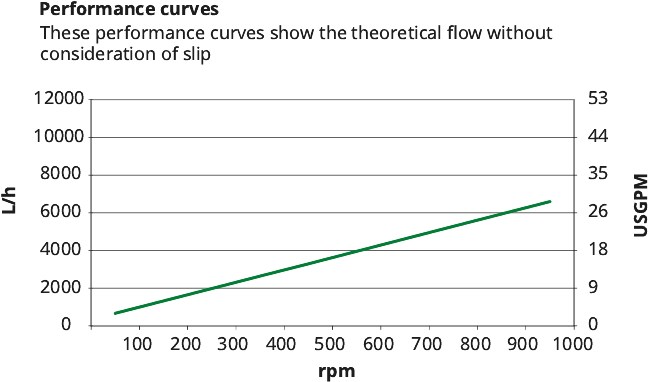

Rendimiento de la SPS 200

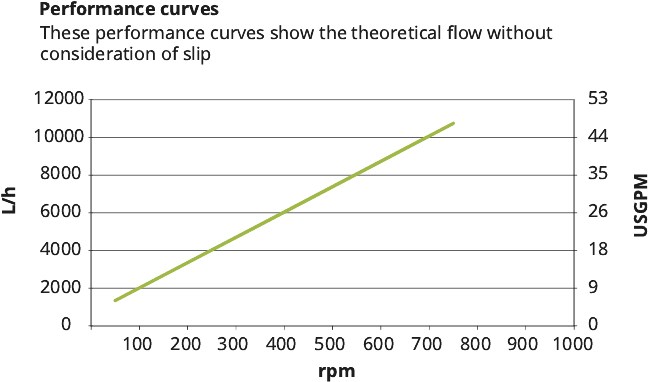

Rendimiento de la SPS 250

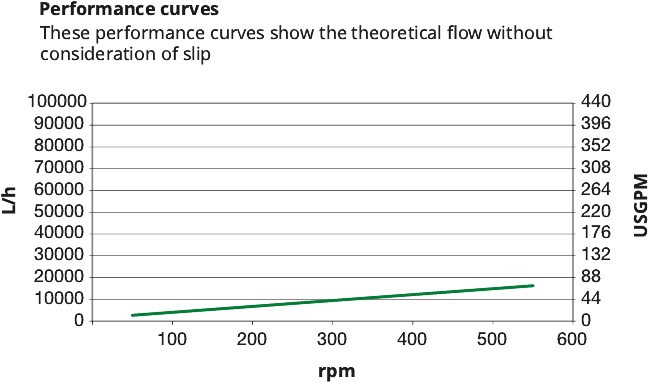

Rendimiento de la SPS 300

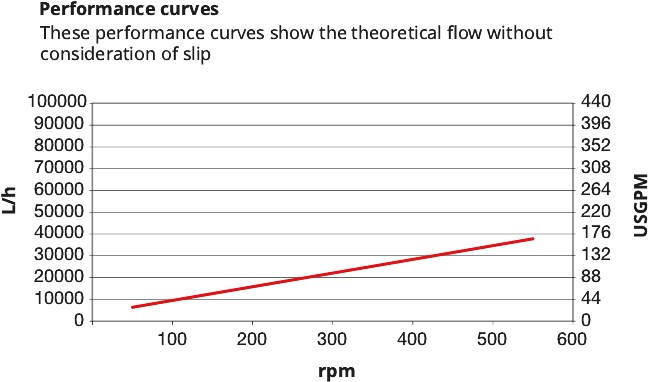

Rendimiento de la SPS 400

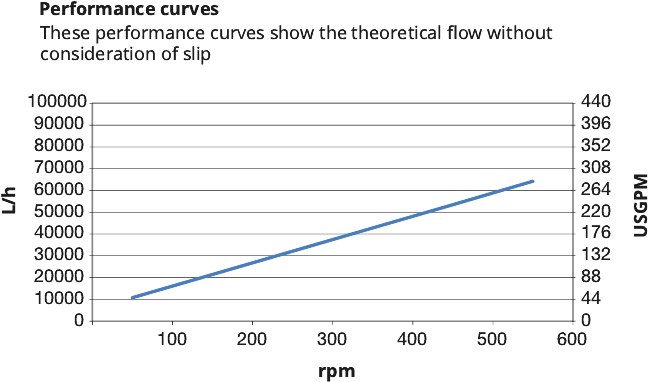

Rendimiento de la SPS 500

Rendimiento de la SPS 600

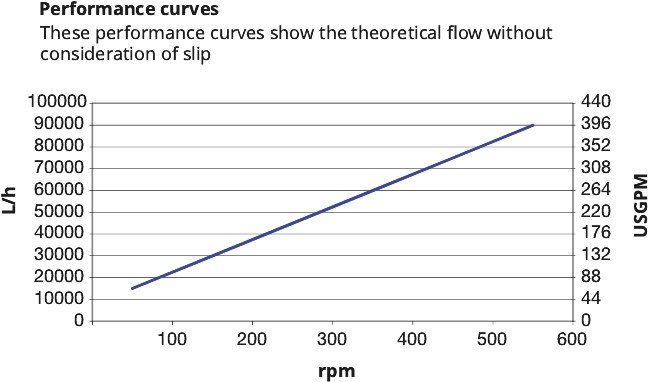

Rendimiento de la SPS 600L

Especificaciones

Especificaciones técnicas

SPS 100SPS 200SPS 250SPS 300SPS 400SPS 500SPS 600SPS 600L
Caudal máximo4800 l/h7800 l/h11520 l/h18000 l/h41760 l/h69120 l/h99000 l/h99000 l/h
Caudal máximo21.1 USGPM34.2 USGPM50.5 USGPM78.9 USGPM183.2 USGPM303.2 USGPM434.2 USGPM434.2 USGPM
Volumen por revolución0.08 L0.13 L0.24 L0.5 L1.16 L1.92 L2.75 L2.75 L
Volumen por revolución0.021 USG0.034 USG0.063 USG0.132 USG0.305 USG0.505 USG0.724 USG0.724 USG
Tamaño máximo de partículas10 mm20 mm22 mm30 mm48 mm50 mm60 mm60 mm
Tamaño máximo de partículas0.39 pulg0.79 pulg0.87 pulg1.18 pulg1.89 pulg1.97 pulg2.36 pulg2.36 pulg
Presión de succión85% de vacío 85% de vacío 85% de vacío 85% de vacío 85% de vacío 85% de vacío 85% de vacío 85% de vacío
Velocidad máxima de operación1000 rpm1000 rpm800 rpm600 rpm600 rpm600 rpm600 rpm600 rpm
Presión máx. de operación10 bar10 bar15 bar15 bar15 bar15 bar15 bar10 bar
Presión máx. de operación145 a <  bar145 a <  bar217 a <  bar217 a <  bar217 a <  bar217 a <  bar217 a <  bar145 a <  bar
Rango de temperatura de operación -20 °C a 180 °C-20 °C a 180 °C-20 °C a 180 °C-20 °C a 180 °C-20 °C a 180 °C-20 °C a 180 °C-20 °C a 180 °C-20 °C a 180 °C
Rango de temperatura de operación -4 °F a 356 °F-4 °F a 356 °F-4 °F a 356 °F-4 °F a 356 °F-4 °F a 356 °F-4 °F a 356 °F-4 °F a 356 °F-4 °F a 356 °F
NormasATEX ATEX ATEX ATEX ATEX ATEX ATEX ATEX
CertificaciónEC 1935/2004, FDA EC 1935/2004, FDA EC 1935/2004, FDA EC 1935/2004, FDA EC 1935/2004, FDA EC 1935/2004, FDA EC 1935/2004, FDA EC 1935/2004, FDA
Orientación del puertoVarias opciones para satisfacer sus necesidades Varias opciones para satisfacer sus necesidades Varias opciones para satisfacer sus necesidades Varias opciones para satisfacer sus necesidades Varias opciones para satisfacer sus necesidades Varias opciones para satisfacer sus necesidades Varias opciones para satisfacer sus necesidades Varias opciones para satisfacer sus necesidades
Tipo de puertoAccesorio para leche, Brida, RJT, SMS, TC Accesorio para leche, Brida, RJT, SMS, TC Accesorio para leche, Brida, RJT, SMS, TC Accesorio para leche, Brida, RJT, SMS, TC Accesorio para leche, Brida, RJT, SMS, TC Accesorio para leche, Brida, RJT, SMS, TC Accesorio para leche, Brida, RJT, SMS, TC Accesorio para leche, Brida, RJT, SMS, TC
Diámetro del eje18 mm28 mm28 mm45 mm50 mm50 mm65 mm65 mm
Diámetro del eje0.71 pulg.1.1 pulg.1.1 pulg.1.77 pulg.1.97 pulg.1.97 pulg.2.56 pulg.2.56 pulg.
Altura del eje2.83 pulg.3.74 pulg.5.75 pulg.5.91 pulg.7.68 pulg.9.25 pulg.9.25 pulg.9.25 pulg.
Altura del eje72 mm95 mm146 mm150 mm195 mm235 mm235 mm235 mm

Dimensiones de SPS 100

Modelo L L1 L2 S1 B B1 H1 H2
mín. máx. mín. máx. mín. máx. mín. máx.
mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg.
SPS 100 735 28,9 860 33,9 292 11,5 800 31,5 89 3,5 210 8,3 97 3,8 121 4,8 300 11,8 330 13,0 202 8,0 232 9,1

Dimensiones de SPS 200

Modelo L L1 L2 S1 B B1 H1 H2
mín. máx. mín. máx. mín. máx. mín. máx.
mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg.
SPS 200 740 29,1 960 37,8 345 13,6 800 31,5 95 3,7 210 8,3 106 4,2 137 5,4 314 12,4 344 13,5 208 8,2 238 9,4

Dimensiones de SPS 250

Modelo L L1 L2 S1 B B1 H1 H2
mín. máx. mín. máx. mín. máx. mín. máx.
mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg.
SPS 250 872 34,3 1091 43 428 16,9 800 31,5 114 4,5 210 8,3 126 4,96 156 6,14 375 14,8 445 17,5 250 9,84 290 11,4

Dimensiones de SPS 300

Modelo L L1 L2 S1 B B1 H1 H2
mín. máx. mín. máx. mín. máx. mín. máx.
mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg.
SPS 300 985 38,8 1382 54,4 492 19,4 1100 43,3 128 5,0 280 11,0 156 6,1 182 7,2 426 16,8 490 19,3 270 10,6 310 12,2

Dimensiones de SPS 400

Modelo L L1 L2 S1 B B1 H1 H2
mín. máx. mín. máx. mín. máx. mín. máx.
mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg.
SPS 400 1235 48,6 1805 71,1 619 24,4 1300 51,2 169 6,7 380 15,0 192 7,6 208 8,2 505 19,9 567 22,3 318 12,5 358 14,1

Dimensiones de SPS 500

Modelo L L1 L2 S1 B B1 H1 H2
mín. máx. mín. máx. mín. máx. mín. máx.
mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg.
SPS 500 1300 51,2 1640 64,6 659 25,9 1300 51,2 131 5,16 380 15 212 8,35 235 9,25 560 22 623 24,5 348 13,7 388 15,3

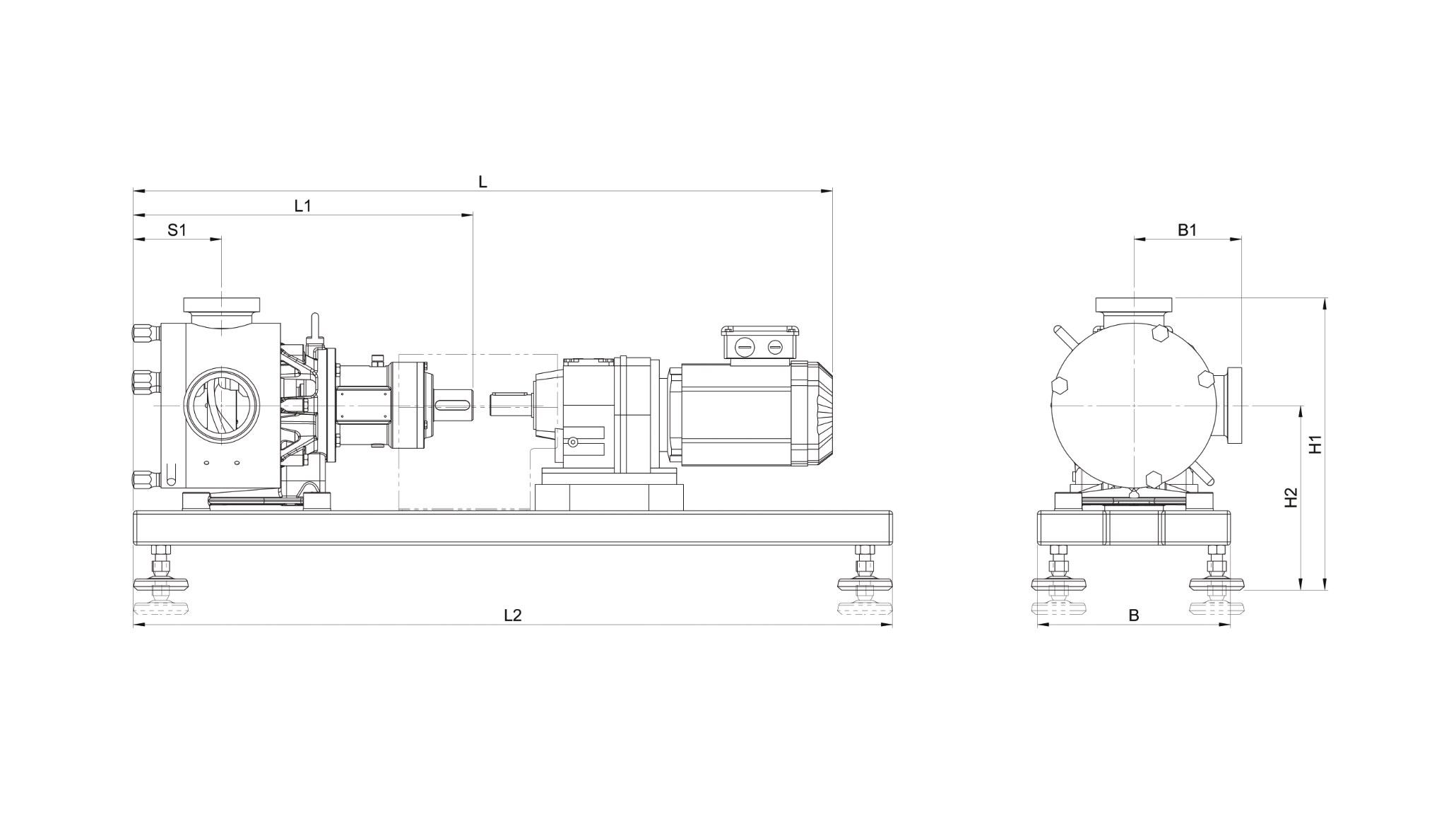

Dimensiones de SPS 600

Modelo L L1 L2 S1 B B1 H1 H2
mín. máx. mín. máx. mín. máx. mín. máx.
mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg.
SPS 600 1755 69,1 2200 86,6 771 30,4 1400 55,1 319 12,6 400 15,8 274 10,8 274 10,8 630 24,8 700 27,6 353 13,9 433 17,1

Dimensiones de SPS 600L

Modelo L L1 L2 S1 B B1 H1 H2
mín. máx. mín. máx. mín. máx. mín. máx.
mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm pulg.
SPS 600L 1302 51,3 2100 82,7 686 27,0 1400 55,1 234 9,2 400 15,8 270 10,6 274 10,8 675 26,2 757 29,8 390 13,4 487 19,2

Materiales de construcción

CarcasaAcero inoxidable 1.4404, Acero inoxidable 316L
Caja de rodamientosAcero inoxidable 1.4301, Acero inoxidable 304
RotorAcero inoxidable 1.4404, Acero inoxidable 316L
Compuerta y revestimientos internosPoliamida
Sellos/juntasEl PTFE, EPDM, FFKM, FKM, NBR

Información

Catálogos

  1. MasoSine confectionary (EN).pdf
    PDF - 509.8kb
  2. SPS pumps (EN).pdf
    PDF - 1005kb

Ficha de datos técnicos

  1. SPS 200 Datasheet (ESLA).pdf
    PDF - 774.4kb
  2. SPS 250 Datasheet (ESLA).pdf
    PDF - 765.9kb
  3. SPS 300 Datasheet (ESLA).pdf
    PDF - 828.8kb
  4. SPS 600L Datasheet (ESLA).pdf
    PDF - 840.6kb
  5. SPS 100 Datasheet (ESLA).pdf
    PDF - 766.2kb
  6. SPS 400 Datasheet (ESLA).pdf
    PDF - 835kb
  7. SPS 600 Datasheet (ESLA).pdf
    PDF - 840.8kb
  8. SPS 500 Datasheet (ESLA).pdf
    PDF - 836.5kb

Manuales

  1. MasoSine SPS 600 pump manual (EN).pdf
    PDF - 1.4mb
  2. MasoSine SPS 600 ATEX pump manual (EN).pdf
    PDF - 5.5mb
  3. MasoSine-PUMP MR 160 SPS 600L (EN).pdf
    PDF - 1.5mb
  4. SPS pump manual (ES-LA).pdf
    PDF - 6.8mb

Opciones y accesorios

  • Sistema de camisa de calentamiento y enfriamiento para mantener constante la temperatura del fluido de proceso
  • Materiales intercambiables según el fluido de proceso: materiales alternativos para estatores, soportes delanteros, juntas tóricas y sistemas de sello
  • Tenemos sistemas de enjuague estático y dinámico
