Bombas: bombas de montaje en panel

Placas de control de velocidad

Resumen

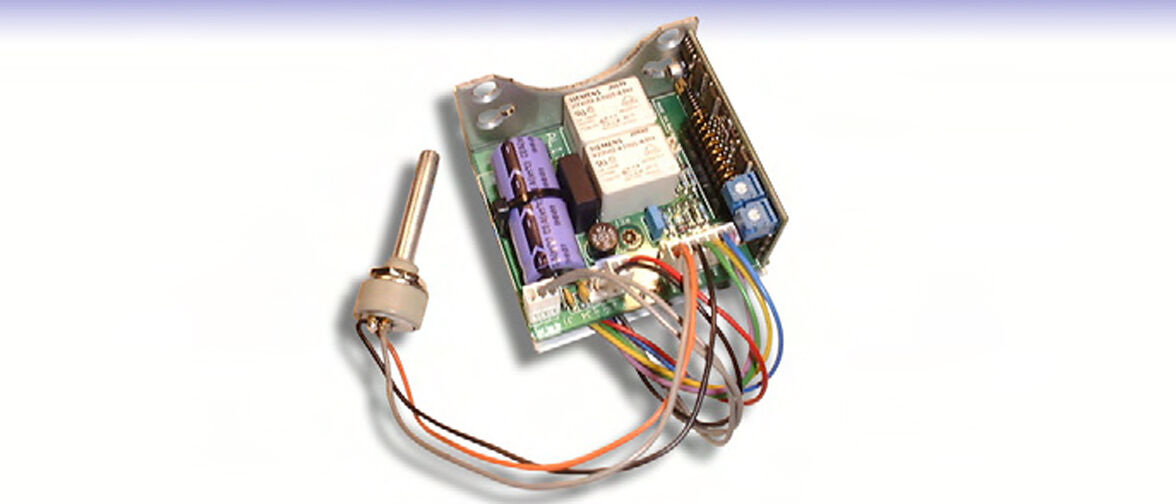

Placas de control de velocidad

La placa está diseñada para proporcionar control de velocidad y funciones de parada remota a las bombas 102FD/R y 313FD/D de 12 V CC, y es capaz de aceptar una entrada de señal de control de velocidad remota desde el equipo de los usuarios. Con la adición de componentes adicionales a la placa estándar, están disponibles opciones de inversión de dirección, indicación LED de encendido, entrada de alimentación de CA, potenciómetro de control de velocidad montado en placa y cebado instantáneo.

Hay dos placas diferentes disponibles, ambas en formato Eurocard con un conector de borde de 32 vías. La placa de control de velocidad serie 100 para el modelo 102FD/R incorpora un transistor de potencia integrado. El transistor de potencia para la placa serie 300 está apto para cargas más altas y debe montarse en un disipador térmico externo con una superficie de 1000 cm cuadrados.

Se incluyen todas las instrucciones de conexión y calibración y están disponibles las funciones opcionales que requieren componentes adicionales.

Características y ventajas

Control de velocidad manual mediante un potenciómetro externo (no provisto)
Control de velocidad automático mediante señal de control de 0 a 5 V CC
Control de arranque/parada del motor mediante interruptor remoto, LTT o CMOS
El motor puede estar conectado para rotación en sentido horario o antihorario
Cambio de dirección instantáneo
Indicación LED de encendido
Interruptor de velocidad máxima para cebado
Potenciómetro montado en placa para control de velocidad

Resumen técnico

Relación de control de la velocidad

20:1

La tabla Resumen técnico muestra las funciones disponibles en la gama. Consulte la ficha 'Especificaciones' para obtener información específica del modelo.

Especificaciones

Especificaciones técnicas

	400 SCB/424	400 SCB/534
Relación de control de la velocidad	20:1	20:1
Tensión de alimentación	100 a 115 V CA, 50/60 Hz, 220 a 240 V CA, 50/60 Hz	15 a 30 V CC o 12 a 22 V CA, 50/60 Hz
Rango de temperatura de trabajo	-30 °C a 40 °C	-30 °C a 40 °C

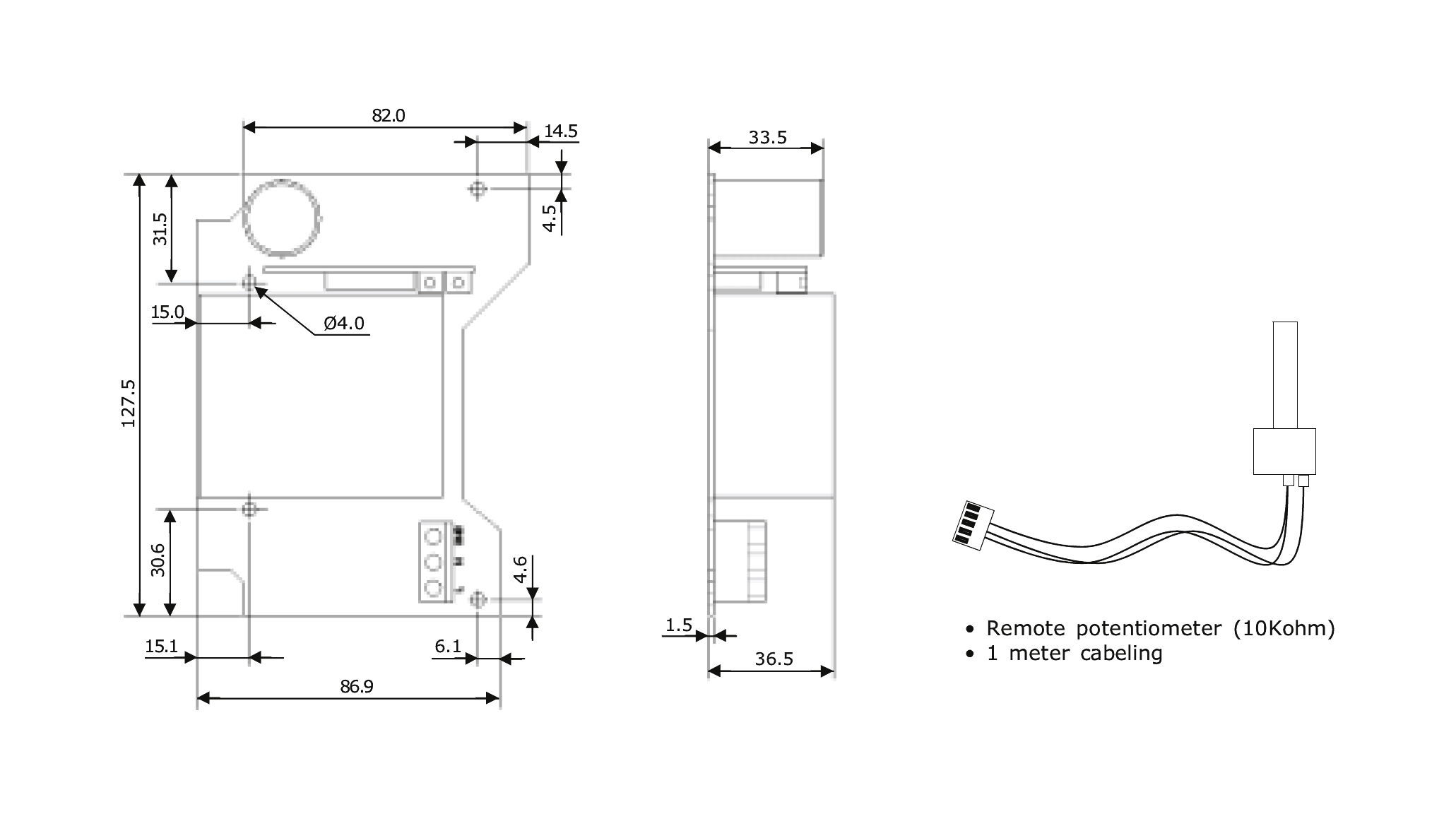

Dimensiones de 400 SCB/424

Montado detrás del panel de montaje en accionamientos FDC y FDP
	Longitud	Altura	Ancho
Motor FDC de 5 W con reductor de Ø40 mm	-	2 x 1,5	40*
Motor FDC/FDP de 5 W con reductor de Ø68 mm	30	15	-
Motor FDC/FDP de 30 W con reductor de Ø68 mm	-	30	-

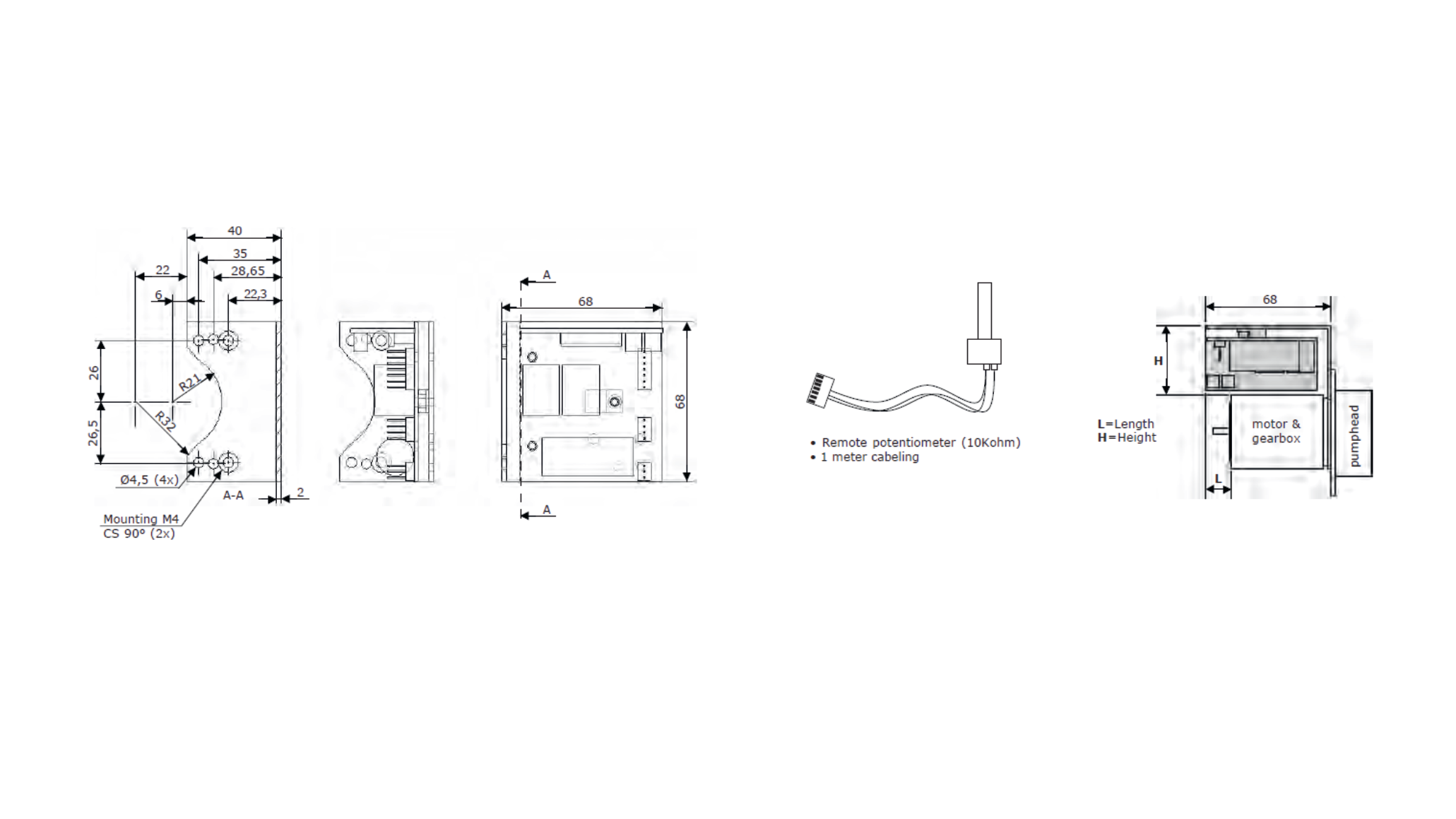

Dimensiones de 400 SCB/534

Montado detrás del panel de montaje en accionamientos FDC y FDP
	Longitud	Altura	Ancho
Motor FDC de 5 W con reductor de Ø40 mm	-	2 x 1,5	40*
Motor FDC/FDP de 5 W con reductor de Ø68 mm	30	15	-
Motor FDC/FDP de 30 W con reductor de Ø68 mm	-	30	-

Información

Ficha de datos técnicos

400 SCB 424 datasheet (EN).pdf
PDF - 457,5kb
400 SCB 534 datasheet (EN).pdf
PDF - 442,3kb

Información para hacer pedidos

Códigos de productos

Códigos de producto de 400 SCB/424

Tensión de alimentación	Motor de 0-12 VCC, 5 W	Motor de 0-21 VCC, 30 W
100-115 VCA, 50/60 Hz	049.C424.05A	049.C424.30A
220-240 VCA, 50/60 Hz	049.C424.05E	049.C424.30E

Códigos de producto de 400 SCB/534

Tensión de alimentación	Tensión de salida	Motor	Código de producto
15-30 VCC o 12-22 VCA, 50/60 Hz	0-12 VCC o 0-24 VCC	5 W, 12 V/30 W, 24 V	049.C534.000
