Resumen

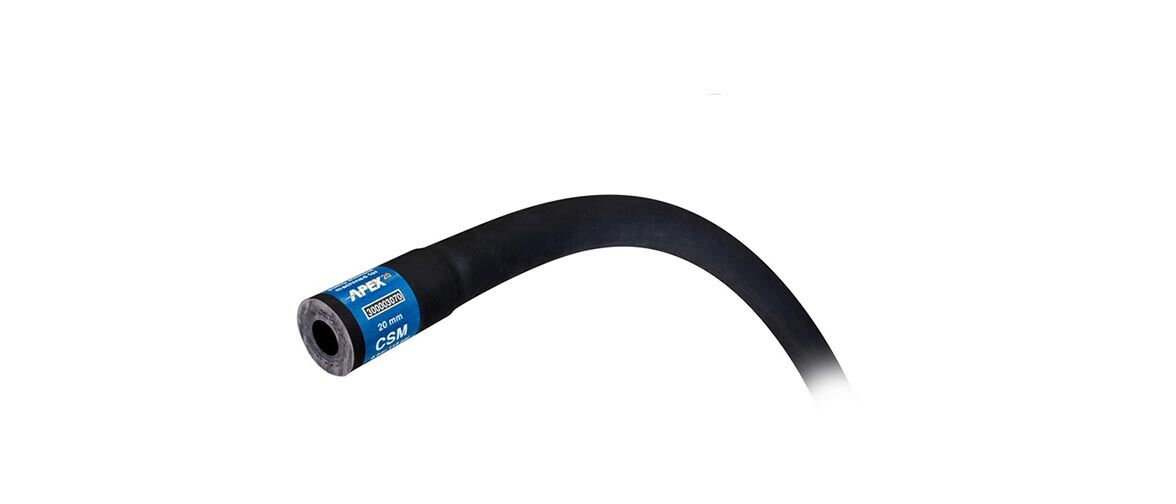

Elementos de manguera APEX de CSM

El elemento de manguera es crítico para garantizar el rendimiento, la durabilidad y la eficiencia de la bomba. Los mangueras de material compuesto APEX de Bredel, mecanizadas y reforzadas, están fabricadas con cauchos compuestos de alta calidad reforzados con varias capas individuales de nylon tramado y acabadas con un mecanizado de alta precisión. Las capas internas y externas se extruyen y, tras su construcción, se mecanizan para garantizar que se mantengan las tolerancias críticas. Las mangueras APEX de CSM solo están disponibles para las bombas APEX 10/15/20. Excelente resistencia a productos fuertes y oxidantes, y a ácidos y bases concentrados.

Una compresión perfecta del 100 % elimina el deslizamiento, que puede destruir los productos sensibles al cizallamiento y reducir la precisión de la dosificación.

Ejemplos de fluidos compatibles:

  • Peróxido de hidrógeno hasta el 60 %
  • Floculante catiónico (polímero)
  • Ácido sulfúrico muy concentrado

Guía de compatibilidad química

Características y ventajas

  • Excelente resistencia a productos fuertes y oxidantes, y a ácidos y bases concentrados.
  • Compresión perfecta para prolongar la vida útil
  • Excelente capacidad de succión de hasta 9 mCA (354 pulg.CA)
  • Capacidad de alta presión 8 bar (116 a <  bar)
  • Precisión volumétrica repetible de ±1 %
  • Capacidad homogénea independiente de las variaciones en las condiciones de succión y descarga
  • Rendimiento excepcional con productos de alta viscosidad
  • Temperatura máx. del fluido: 80 °C (176 °F); Temperatura mín. del fluido: -10 °C (14 °F)

Resumen técnico

Presión máx. de operación8 bar
Presión máx. de operación116 a <  bar
Diámetro interno10 - 20 mm
Diámetro interno0.39 - 0.79 pulg
Grosor de pared8.5 mm
Grosor de pared0.335 pulg

La tabla Resumen técnico muestra las funciones disponibles en la gama. Consulte la ficha 'Especificaciones' para obtener información específica del modelo.

Compartir

Especificaciones

Especificaciones técnicas

Manguera APEX de CSM 10Manguera APEX de CSM 15Manguera APEX de CSM 20
Presión máx. de operación8 bar8 bar8 bar
Presión máx. de operación116 a <  bar116 a <  bar116 a <  bar
Capacidad máx. de succión9 mCA9 mCA9 mCA
Capacidad máx. de succión 354 pulg.CA354 pulg.CA354 pulg.CA
Capacidad de succión (caudal del 80 %)8 mCA8 mCA8 mCA
Capacidad de succión (caudal del 80 %)315 pulg.CA315 pulg.CA315 pulg.CA
Rango de temperatura de trabajo -20 °C a 45 °C-20 °C a 45 °C-20 °C a 45 °C
Rango de temperatura de trabajo -4 °F a 113 °F-4 °F a 113 °F-4 °F a 113 °F
Rango de temperaturas del fluido -10 °C a 80 °C-10 °C a 80 °C-10 °C a 80 °C
Rango de temperaturas del fluido 14 °F a 176 °F14 °F a 176 °F14 °F a 176 °F
Diámetro interno10 mm15 mm20 mm
Diámetro interno0.39 pulg0.59 pulg0.79 pulg
Grosor de pared8.5 mm8.5 mm8.5 mm
Grosor de pared0.335 pulg0.335 pulg0.335 pulg
Longitud700 mm690 mm690 mm
Longitud27.5 pulg27.2 pulg27.2 pulg
Peso0.4 kg0.52 kg0.61 kg
Peso0.88 lb1.21 lb1.32 lb
Su oficina de ventas/distribuidor local de Bredel puede aconsejarle la manguera adecuada para su aplicación. Para obtener un resultado óptimo, utilice Bredel Genuine Hose Lubricant (categoría H1 según en el Programa de registro de compuestos no alimenticios NSF).

Composición de la manguera

Materiales de construcción

MaterialCSM
Capa interiorCSM
Capa exteriorCaucho natural (NR)
