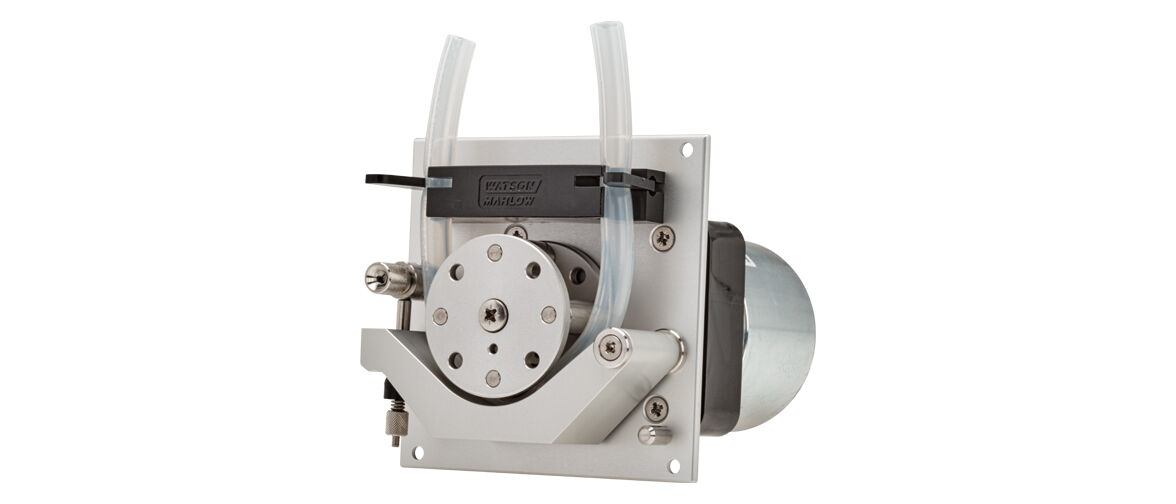

Bombas de montaje en panel serie 400/R
Resumen
Diseños personalizados basados en la serie 400/R
Las bombas 400/R (monocanal) y 400/L2 (dos canales) son productos precisos de calidad instrumental para caudales medios. El mecanizado de precisión y los rotores de altas especificaciones garantizan una alta calidad y una operación silenciosa.
Plataforma para diseños personalizados
La calidad, flexibilidad y opciones de la serie 400/R la convierten en la plataforma ideal para diseños altamente personalizados. Hemos sido capaces de satisfacer cumplir con muchos plazos breves de desarrollo para diseñar soluciones personalizadas utilizando esta gama como punto de partida.
Características y ventajas
- Control preciso del caudal con caudales de hasta 1000 ml/min.
- Cuatro u ocho rodillos para mayor precisión y bajas pulsaciones

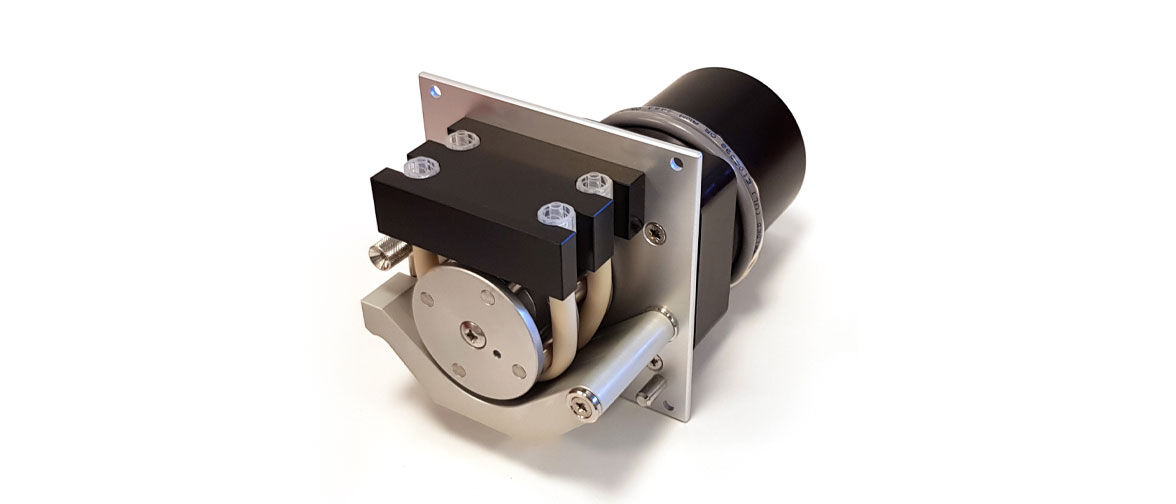

- 400/L2 para dos canales independientes, o combinado con elemento Y para lograr las menores pulsaciones
- Acepta mangueras continuas en siete tamaños de hasta 4,8 mm de diámetro interno
Resumen técnico
| Tipos de motor | Motor de CC sin escobillas de velocidad variable |
| Opciones de cabezal | L2, R1 |
La tabla Resumen técnico muestra las funciones disponibles en la gama. Consulte la ficha 'Especificaciones' para obtener información específica del modelo.
Características
Rendimiento de 400 VDL/R1
| Caudales (ml/min.) | |||||||
|---|---|---|---|---|---|---|---|
| Diámetro interno de la manguera (mm) | Velocidad (rpm) | ||||||
| 12 | 25 | 30 | 60 | 100 | 200 | 350 | |
| 0,8 | 0,66 | 1,38 | 1,65 | 3,3 | 5,5 | 11 | 19 |
| 1,6 | 2,6 | 5,5 | 6,6 | 13 | 22 | 44 | 77 |
| 2,4 | 5,9 | 12 | 15 | 29 | 49 | 98 | 172 |
| 3,2 | 10 | 21 | 26 | 51 | 85 | 170 | 298 |
| 4 | 16 | 33 | 39 | 79 | 131 | 262 | 459 |
| 4,8 | 22 | 46 | 55 | 110 | 184 | 367 | 642 |
| 6,4 | 36 | 76 | 90 | 180 | 300 | 600 | 1060 |
Especificaciones
Especificaciones técnicas
| 400 VDL/L2 | 400 VDL/R1 | |
|---|---|---|
| Tipos de motor | Motor de CC sin escobillas de velocidad variable | Motor de CC sin escobillas de velocidad variable |
| Opciones de cabezal | L2 | R1 |
| Caudal mínimo | 0.66 ml/min | |
| Caudal máximo | 1060 ml/min | |
| Velocidad de operación mínima | 10 rpm | 3 rpm |
| Velocidad máxima de operación | 350 rpm | 350 rpm |
| Tensión de alimentación | +24 V CC | |
| Rango de temperatura de trabajo | -10 °C a 45 °C | |
| Consumo eléctrico | 35W | |
| Peso | 1.56 kg | |
| Relación del reductor | Espolón; 10:1, Espolón; 37.5:1 | Espolón; 10:1, 37.5:1 |
| Diámetro interno de manguera compatible | 0.8, 1.6, 2.4, 3.2, 4, 4.8, 6.4 mm | |
| Espesor de pared de manguera compatible | 1.6 mm |

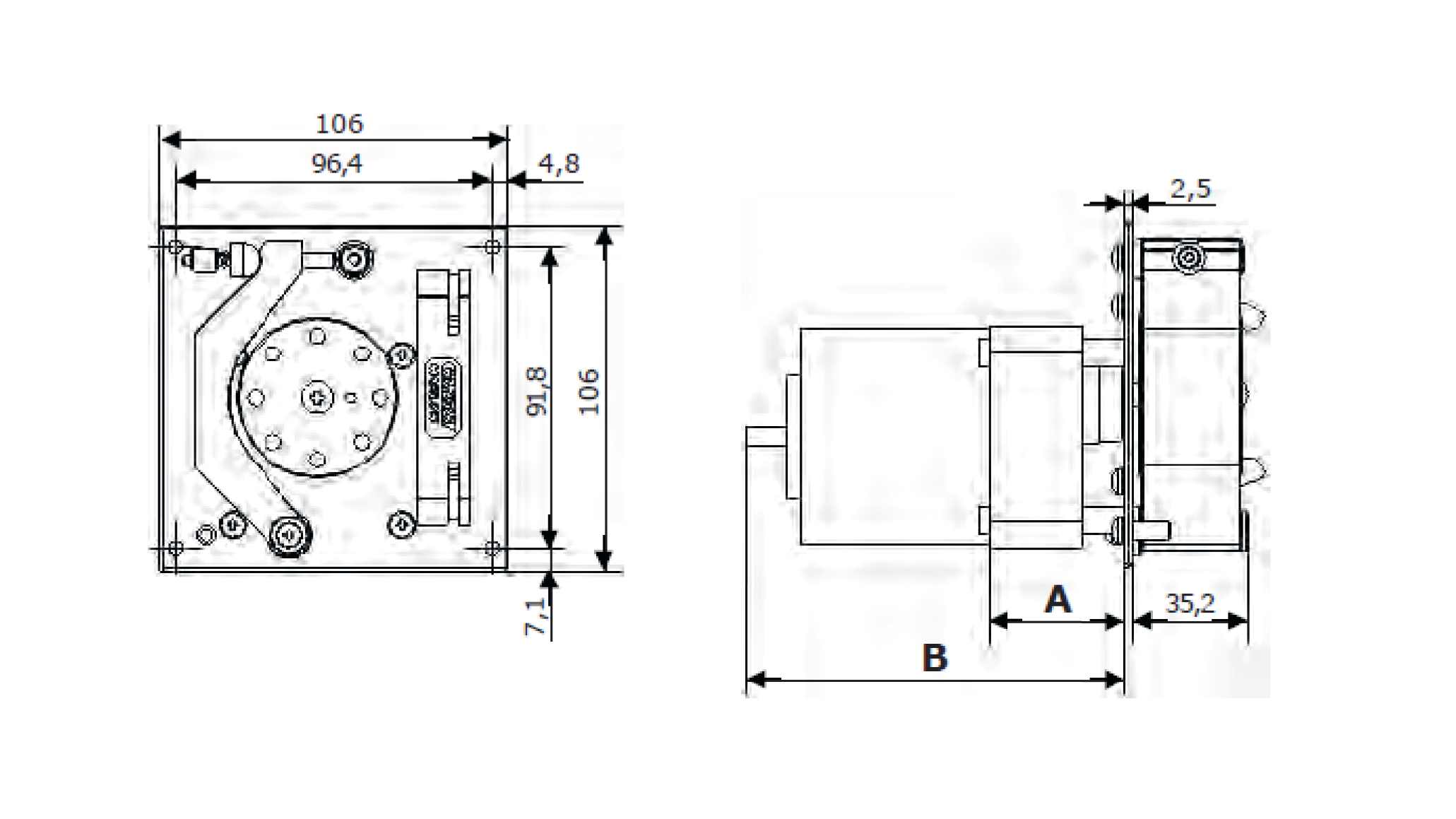

Dimensiones de 400 VDL/R1
| 400VDL/R1 | |
|---|---|
| Tipo de motor | 400VDL 35W |
| A | L=41,3mm x Ø68,0mm |
| B | L=103,4mm* x Ø68,0mm |
| *= longitud máxima detrás de la placa de montaje | |
Materiales de construcción
| Ensamble del cuerpo del cabezal | Aluminio anodizado, Resina de poliéster (PET) |
| Ensamble del rotor del cabezal | Acero inoxidable resistente al ácido, Aluminio |
| Ensamble del rodillo del cabezal | Acero al carbono, Acero inoxidable resistente al ácido, Acero inoxidable y |
| Placa frontal | Aluminio anodizado |
| Eje motriz | Acero inoxidable resistente al ácido |
| Resortes | Acero inoxidable resistente al ácido |
La información que se muestra cubre la gama completa. Para obtener especificaciones detalladas de modelos o componentes individuales, consulte el manual de referencia del producto o comuníquese con un representante de WMFTS.
Información
Ficha de datos técnicos
-
400FR1 datasheet (EN).pdf
PDF - 248,2kb
Información para hacer pedidos
Códigos de productos
Códigos de productos de 400 VDL/R1
| Códigos de producto de las bombas | |||
|---|---|---|---|
| Tipo de motor | Tensión | Velocidad (rpm) | Código de producto |
| Estándar de CC y 30W | 24-30 V CC | 200 | 040.LS1R.01S |
| Estándar de CC y 30W | 24-30 V CC | 100 | 040.LP1R.01S |
| Estándar de CC y 5W | 24-30 V CC | 60 | 040.EM1R.01S |
| Estándar de CC y 5W | 24-30 V CC | 25 | 040.EC1R.01S |
| Estándar de CC y 5W | 24-30 V CC | 12 | 040.E81R.01S |
| Sin escobillas de CC y 35W | 24 V CC | 350 | 040.NU1R.01S |
| Sin escobillas de CC y 35W | 24 V CC | 100 | 040.NP1R.01S |
| Sin escobillas de CC y 35W | 24 V CC | 30 | 040.NE1R.01S |
| Códigos de producto de las mangueras | |||||||
|---|---|---|---|---|---|---|---|
| Diámetro interno/pared | Pumpsil | Marprene | El tubo para bombas peristálticas Bioprene | STA-PURE-PFL | PVC | Neoprene | STA-PURE PCS |
| 0,5/1,6 mm | 913.A005.016 | 902.0005.016 | 933.0005.016 | ||||
| 0,8/1,6 mm | 913.A008.016 | 902.0008.016 | 933.0008.016 | 920.0008.016 | |||
| 1,6/1,6 mm | 913.A016.016 | 902.0016.016 | 933.0016.016 | 965.0016.016 | E3603.016.16 | 920.0016.016 | 960.0016.016 |
| 2,4/1,6 mm | 913.A024.016 | 902.0024.016 | 933.0024.016 | ||||
| 3,2/1,6 mm | 913.A032.016 | 902.0032.016 | 933.0032.016 | 965.0032.016 | E3603.032.16 | 920.0032.016 | 960.0032.016 |
| 4,0/1,6 mm | 902.0040.016 | 933.0040.016 | E3603.040.16 | ||||
| 4,8/1,6 mm | 913.A048.016 | 902.0048.016 | 933.0048.016 | 965.0048.016 | E3603.048.16 | 920.0048.016 | 960.0048.016 |
