Resumen

Bombas peristálticas APEX

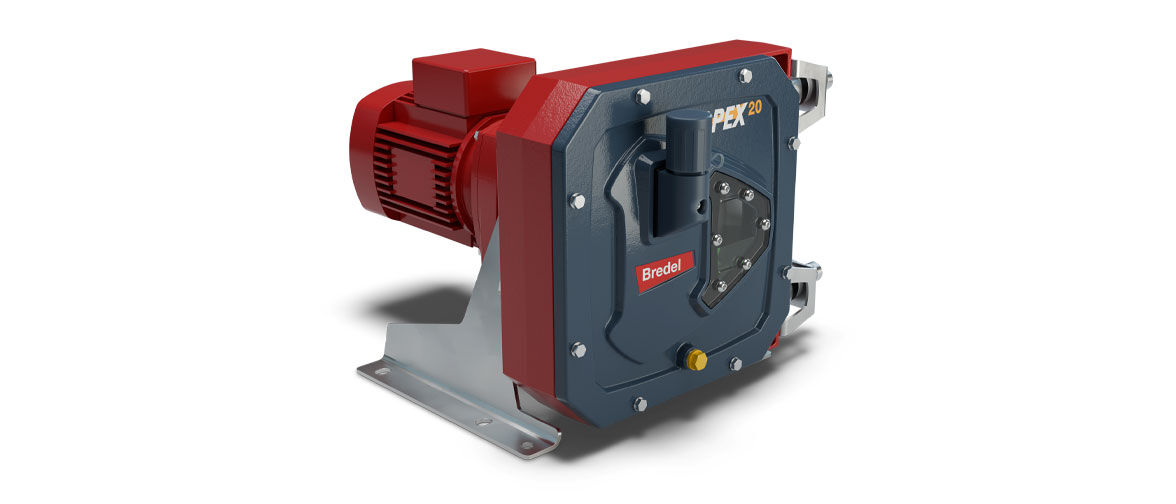

La nueva gama ampliada de bombas peristálticas APEX es ideal para aplicaciones agresivas y abrasivas de hasta 8 bar (116 psi). Gracias a su diseño sin sellos y sin válvulas, las bombas APEX están diseñadas para ofrecer una relación precio/rendimiento más competitiva que las bombas peristálticas de alta presión. Diseñadas para adaptarse a todas las aplicaciones de dosificación, medición y transferencia con una estabilidad de caudal inigualable de 2,8 a 6200 l/h.

La bomba APEX incorpora la muy probada tecnología de acoplamiento directo de Bredel, que combina mucha confiabilidad con una pequeña huella de instalación. El reductor de APEX se monta directamente en la carcasa de la bomba y el rotor de la bomba se sustenta en su propio rodamiento sellado, aislando y protegiendo al reductor contra fuerzas axiales.

Guía de compatibilidad química

Características y ventajas

  • Diseño sin sellos ni válvulas
  • Elementos de manguera mecanizados con precisión para obtener un rendimiento preciso y repetible
  • Compresión de la manguera optimizada para lograr una estabilidad insuperable del caudal
  • Accionamiento de acoplamiento directo y máxima flexibilidad: sin acoplamientos independientes que alinear o mantener
  • Diseño ultracompacto con flexibilidad para montar motores de engranajes estándar: rotor sostenido por cojinetes propios para maximizar la vida útil del reductor
  • Menores costos de mantenimiento: el cambio de un único componente implica menos inventario de repuestos

Resumen técnico

Caudal máximo continuo5310 l/h
Caudal máximo continuo1401 USGPH
Volumen por revolución0.046 - 0.74 L
Velocidad de operación continua máxima100 - 140 rpm
Presión máx. de operación8 bar
Presión máx. de operación116 a <  bar
Torque de arranque mínimo48 - 230 N m
Torque de arranque mínimo425 - 2,040 pulg.lb
Peso40 - 140 kg

La tabla Resumen técnico muestra las funciones disponibles en la gama. Consulte la ficha 'Especificaciones' para obtener información específica del modelo.

Compartir

Características

Rendimiento de la APEX10

Rendimiento de la APEX15

Rendimiento de la APEX20

Rendimiento de la APEX 28

Rendimiento de la APEX35

Especificaciones

Especificaciones técnicas

APEX10APEX15APEX20APEX 28APEX35
Caudal máximo continuo275 l/h550 l/h875 l/h3020 l/h5310 l/h
Caudal máximo continuo73 USGPH145 USGPH231 USGPH797 USGPH1401 USGPH
Caudal máx. intermitente385 l/h770 l/h1225 l/h3450 l/h6200 l/h
Caudal máx. intermitente 102 USGPH203 USGPH323 USGPH910 USGPH1636 USGPH
Volumen por revolución0.046 L0.091 L0.145 L0.36 L0.74 L
Volumen por revolución0.0122 USG0.024 USG0.038 USG0.095 USG0.195 USG
Velocidad de operación continua máxima100 rpm100 rpm100 rpm140 rpm120 rpm
Velocidad de operación intermitente máxima140 rpm140 rpm140 rpm160 rpm140 rpm
Presión máx. de operación8 bar8 bar8 bar8 bar8 bar
Presión máx. de operación116 a <  bar116 a <  bar116 a <  bar116 a <  bar116 a <  bar
Presión de succión0.05 bar abs0.05 bar abs0.05 bar abs0.05 bar abs0.05 bar abs
Presión de succión0.73 psi abs0.73 psi abs0.73 psi abs0.73 psi abs0.73 psi abs
Máx. presión de entrada2 bar abs2 bar abs2 bar abs2.5 bar abs2.5 bar abs
Máx. presión de entrada30 psi abs30 psi abs30 psi abs37 psi abs37 psi abs
Rango de temperatura de operación -20 °C a 45 °C-20 °C a 45 °C-20 °C a 45 °C-20 °C a 45 °C-20 °C a 45 °C
Rango de temperatura de operación -4 °F a 113 °F-4 °F a 113 °F-4 °F a 113 °F-4 °F a 113 °F-4 °F a 113 °F
Rango de temperaturas del fluido -20 °C a 80 °C-20 °C a 80 °C-20 °C a 80 °C-20 °C a 80 °C-20 °C a 80 °C
Rango de temperaturas del fluido -4 °F a 176 °F-4 °F a 176 °F-4 °F a 176 °F-4 °F a 176 °F-4 °F a 176 °F
Torque de arranque mínimo48 N m57 N m57 N m150 N m230 N m
Torque de arranque mínimo425 pulg.lb505 pulg.lb505 pulg.lb1330 pulg.lb2040 pulg.lb
Peso40 kg40 kg40 kg100 kg140 kg
Peso88 lb88 lb88 lb220 lb309 lb
Lubricante de mangueras necesario1 L1 L1 L2 L4 L
Lubricante de mangueras necesario0.26 USG0.26 USG0.26 USG0.53 USG1.05 USG
Configuraciones de los puertosAbajo, Arriba, Derecha, Izquierda Abajo, Arriba, Derecha, Izquierda Abajo, Arriba, Derecha, Izquierda Abajo, Arriba, Derecha, Izquierda Abajo, Arriba, Derecha, Izquierda
Materiales de manguera compatiblesCSM, EPDM, F-NBR, NBR, NBR for food, NR CSM, EPDM, F-NBR, NBR, NBR for food, NR CSM, EPDM, F-NBR, NBR, NBR for food, NR EPDM, NBR, NBR for food, NR EPDM, NBR, NBR for food, NR
Tipo de ensamble de bridaANSI, DIN ANSI, DIN ANSI, DIN ANSI, DIN, JIS ANSI, DIN, JIS

Dimensiones de APEX10

  A A1 B E H2max Lmax L2max
APEX10 (mm) 388,5 374,5 197,5 Ø 16 170 545,5 401
APEX10 (pulgadas) 15,3 17,7 7,8 NPT de 1/2" 6,7 21,5 15,8
Tamaños de conector MNPT EN DIN JIS
APEX10 0,5" 10 mm 10 mm

Dimensiones de APEX15

  A A1 B E H2max Lmax L2max
APEX15 (mm) 394,5 380,5 197,5 Ø 20 170 545,5 401
APEX15 (pulgadas) 15,5 15 7,8 NPT de 3/4" 6,7 21,5 15,8
Tamaños de conector MNPT EN DIN JIS
APEX15 0,75" 20 mm 20 mm

Dimensiones de APEX20

  A A1 B E H2max Lmax L2max
APEX20 (mm) 394,5 380,5 197,5 Ø 20 170 545,5 401
APEX20 (pulgadas) 15,5 15 7,8 NPT de 3/4" 6,7 21,5 15,8
Tamaños de conector MNPT EN DIN JIS
APEX20 0,75" 20 mm 20 mm

Dimensiones de APEX 28

  A B C Teléfono directo E F G H H1 H2max J K Lmax L1 L2max M N O ØP
APEX28 (mm) 481 297 2,5 264 98 338 370 415 221 359 124 82,5 714 63 528 152 121 27 12
APEX28 (pulgadas) 18,9 11,7 0,1 10,4 3,9 13,3 14,6 16,3 8,7 14,1 4,9 3,2 28,1 2,5 20,8 6,0 4,8 1,1 0,5
Tamaños de conector ASME B16.5, 150# (ANSI) EN 1092-1, PN40 (DIN) JIS B2220, 10/16/20 kgf/cm2
APEX28 DN 1" DN 25 25 mm

Dimensiones de APEX35

  A B C Teléfono directo E F G H H1 H2max J K Lmax L1 L2max M N O ØP
APEX35 (mm) 557 335 2,5 330 100 406 442 490 255 373 126 95 734 66 528 140 140 30 12
APEX35 (pulgadas) 21,9 13,2 0,1 13,0 3,9 16,0 17,4 19,3 10,0 14,7 5,0 3,7 28,9 2,6 20,8 5,5 5,5 1,2 0,5
Tamaños de conector ASME B16.5, 150# (ANSI) EN 1092-1, PN40 (DIN) JIS B2220, 10/16/20 kgf/cm2
APEX35 DN 1,5" DN 32 32mm

Materiales de construcción

Material de la mangueraCaucho natural (NR), CSM, EPDM, F-NBR, NBR, NBR for food
CarcasaAluminio fundido (RAL 3011), Hierro fundido
Ensamble del rotorAluminio fundido, Hierro fundido
Ensamble de la cubiertaAluminio fundido, EPDM, PMMA
Soportes y sujetadoresAcero inoxidable 316
SoportesAcero inoxidable AISI 316, Hierro fundido
Elementos de fijaciónAcero galvanizado, Acero inoxidable AISI 316
Armazón de soporteAcero galvanizado, Acero inoxidable AISI 316
Abrazaderas de mangueraAcero inoxidable 316
Manguito de acoplamientoAleación de acero
SellosEPDM, NBR

Información

Catálogos

  1. Tunnel boring (EN).pdf
    PDF - 1,8mb
  2. Brewing industry (EN).pdf
    PDF - 210,3kb
  3. Bredel pumps (ES-LA).pdf
    PDF - 2mb

Ficha de datos técnicos

  1. Bredel APEX 35 datasheet (ES-LA).pdf
    PDF - 1,2mb
  2. Bredel APEX 15 datasheet (ES-LA).pdf
    PDF - 1,2mb
  3. Bredel APEX 20 datasheet (ES-LA).pdf
    PDF - 1,3mb
  4. Bredel APEX 10 datasheet (ES-LA).pdf
    PDF - 1,3mb
  5. Bredel APEX 28 datasheet (ES-LA).pdf
    PDF - 1,2mb

Manuales

  1. Bare shaft configuration Bredel and APEX 10-20 (EN).pdf
    PDF - 1,8mb
  2. Bredel APEX10, 15, 20 manual (ES-LA).pdf
    PDF - 2,8mb
  3. Bredel APEX28, 35 manual (ES-LA).pdf
    PDF - 3,4mb
  4. Bredel APEX28, 35 hose replacement guide (EN).pdf
    PDF - 787,3kb

Videos

Productos recomendados

  1. Manguera APEX de NR

    Manguera APEX de NR

    Elemento de manguera de caucho natural para bombas peristálticas APEX. En general, resiste alcoholes y ácidos diluidos.

    Elementos de manguera para bombas

  2. Manguera APEX de NBR

    Manguera APEX de NBR

    Elemento de manguera de NBR para bombas peristálticas APEX. Resistente a aceites no minerales, grasas, álcalis y detergentes

    Elementos de manguera para bombas

  3. Manguera APEX de EPDM

    Manguera APEX de EPDM

    Elemento de manguera de EPDM para bombas peristálticas APEX. Excelente resistencia química, especialmente a cetonas, alcoholes y ácidos concentrados

    Elementos de manguera para bombas

  4. Manguera APEX de F-NBR

    Manguera APEX de F-NBR

    Elemento de manguera de F-NBR para bombas peristálticas APEX. Apta para una amplia gama de productos alimenticios, incluso lácteos. Conforme a EC1935/2004 y FDACFR177,2600
