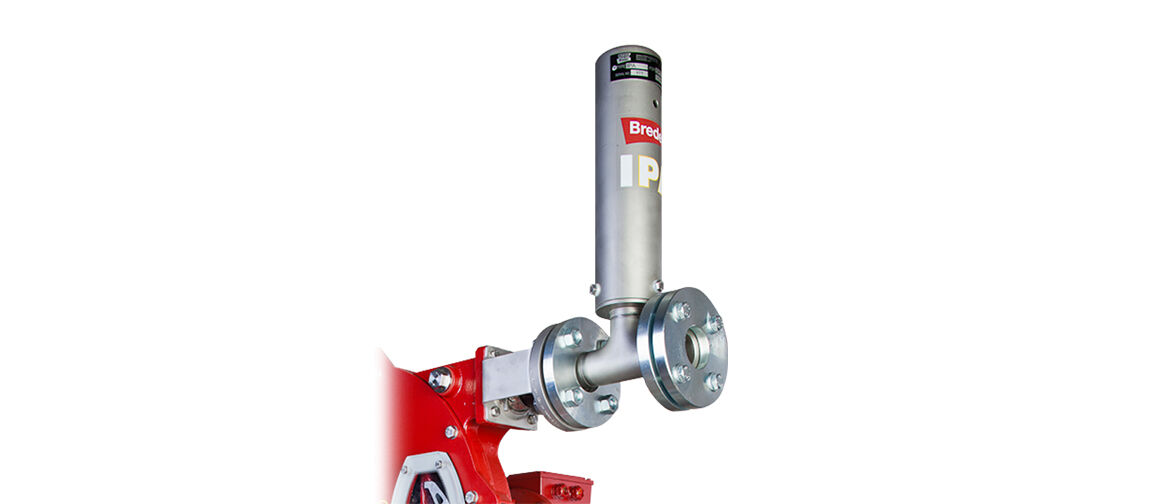

Acumulador de impulsos de entrada

Al instalarlo en el lado de la succión, el acumulador de impulsos de entrada (IPA, por sus siglas en inglés) reduce los picos positivos y negativos cuando varían las condiciones de entrada. Esto logra una operación más tranquila y una óptima vida útil de la manguera.

Características y ventajas

Reduce los picos positivos y negativos cuando varían las condiciones en el lado de succión
Elimina hasta un 90 % de las pulsaciones de succión de la bomba
Proporciona un funcionamiento más silencioso y prolonga al máximo la vida útil de la manguera
Configuración de bajo mantenimiento, apta para cualquier bomba Bredel y APEX con tamaño de mangueras de entre 25 mm (1") y 100 mm (4")
Manejo seguro

Resumen técnico

Presión máx. de operación	6 bar
Presión máx. de operación	87 a < bar

Especificaciones técnicas

	IPA 40	IPA 65	IPA 100
Presión máx. de operación	6 bar	6 bar	6 bar
Presión máx. de operación	87 a < bar	87 a < bar	87 a < bar
Rango de temperatura de almacenamiento	-40 °C a 70 °C	-40 °C a 70 °C	-40 °C a 70 °C
Rango de temperatura de almacenamiento	-40 °F a 158 °F	-40 °F a 158 °F	-40 °F a 158 °F
Rango de temperatura del producto	-10 °C a 80 °C	-10 °C a 80 °C	-10 °C a 80 °C
Rango de temperatura del producto	14 °F a 176 °F	14 °F a 176 °F	14 °F a 176 °F

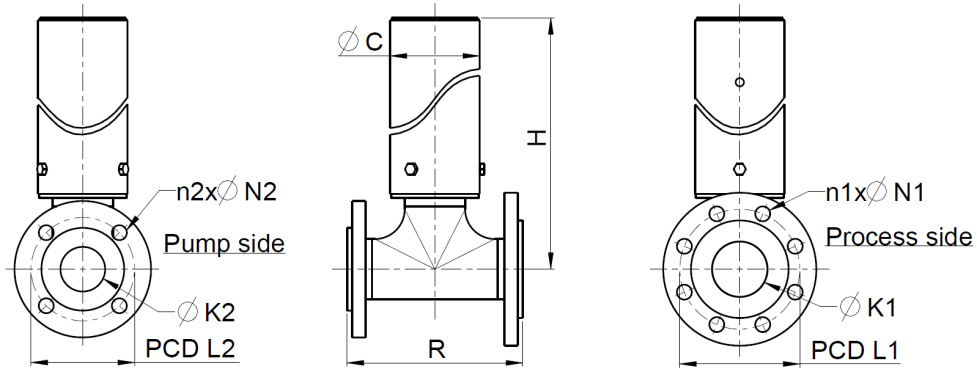

Dimensiones de IPA 40

Dimensiones en mm (para bridas DIN/EN)
Tipo IPA	Tipo de bomba		SS	PVC	DIN/EN			DIN/EN			SS	PVC
		C	H	H	K1	L1	n1 x N1	K2	L2	n2 x N2	R	R
IPA40	APEX28	89	402	396	DN40	110	4 x 18	DN 25	85	4 x 14	180	190
IPA40	APEX35	89	402	396	DN40	110	4 x 18	DN32	100	4 x 18	180	190
IPA40	Bredel 25	89	402	396	DN40	110	4 x 18	DN 25	85	4 x 14	180	190
IPA40	Bredel 32	89	402	396	DN40	110	4 x 18	DN32	100	4 x 18	180	190
IPA40	Bredel 40	89	402	396	DN40	110	4 x 18	DN40	110	4 x 18	180	190

Dimensiones en pulgadas (para bridas ANSI)
Tipo IPA	Tipo de bomba		SS	PVC	ANSI			ANSI			SS	PVC
		C	H	H	K1	L1	n1 x N1	K2	L2	n2 x N2	R	R
IPA40	APEX28	3,5	15,8	15,6	1 1/2	3 7/8	4 x 5/8	1	3 1/8	4 x 5/8	7,1	7,5
IPA40	APEX35	3,5	15,8	15,6	1 1/2	3 7/8	4 x 5/8	1 1/2	3 7/8	4 x 5/8	7,1	7,5
IPA40	Bredel 25	3,5	15,8	15,6	1 1/2	3 7/8	4 x 5/8	1	3 1/8	4 x 5/8	7,1	7,5
IPA40	Bredel 32	3,5	15,8	15,6	1 1/2	3 7/8	4 x 5/8	1 1/4	3 1/2	4 x 5/8	7,1	7,5
IPA40	Bredel 40	3,5	15,8	15,6	1 1/2	3 7/8	4 x 5/8	1 1/2	3 7/8	4 x 5/8	7,1	7,5

Dimensiones de IPA 65

Dimensiones en mm (para bridas DIN/EN)
Tipo IPA	Tipo de bomba		SS	PVC	DIN/EN			DIN/EN			SS	PVC
		C	H	H	K1	L1	n1 x N1	K2	L2	n2 x N2	R	R
IPA65	Bredel 50	108	511	513	DN 65	145	8 x 18*	DN50	125	4 x 18	212	270
IPA65	Bredel 65	108	694	696	DN 65	145	8 x 18*	DN 65	145	8 x 18*	212	270

Dimensiones en pulgadas (para bridas ANSI)
Tipo IPA	Tipo de bomba		SS	PVC	ANSI			ANSI			SS	PVC
		C	H	H	K1	L1	n1 x N1	K2	L2	n2 x N2	R	R
IPA65	Bredel 50	4,3	20,1	20,2	2 1/2	5 1/2	8 x 3/4	2	4 3/4	4 x 3/4	8,3	10,6
IPA65	Bredel 65	4,3	27,3	27,4	2 1/2	5 1/2	8 x 3/4	2 1/2	5 1/2	8 x 3/4	8,3	10,6

Dimensiones de IPA 100

Dimensiones en mm (para bridas DIN/EN)
Tipo IPA	Tipo de bomba		SS	PVC	DIN/EN			DIN/EN			SS	PVC
		C	H	H	K1	L1	n1 x N1	K2	L2	n2 x N2	R	R
IPA100	Bredel 80	140	776	791	DN 100	180	8 x 18	DN80	160	8 x 18	276	390
IPA100	Bredel 100	140	931	946	DN 100	180	8 x 18	DN 100	180	8 x 18	276	390

Dimensiones en pulgadas (para bridas ANSI)
Tipo IPA	Tipo de bomba		SS	PVC	ANSI			ANSI			SS	PVC
		C	H	H	K1	L1	n1 x N1	K2	L2	n2 x N2	R	R
IPA100	Bredel 80	5,5	30,6	31,1	4	7 1/2	8 x 3/4	3	6	8 x 3/4	10,9	15,4
IPA100	Bredel 100	5,5	36,7	37,2	4	7 1/2	8 x 3/4	4	7 1/2	8 x 3/4	10,9	15,4

Materiales de construcción

Material de la manguera	Caucho natural (NR), EPDM, NBR
Ensambles de carcasa	Acero inoxidable 316, PVC
Junta tórica	NBR
Materiales de bridas	Acero inoxidable 316, PVC

Catálogos

Bredel pumps (ES-LA).pdf
PDF - 2mb

Ficha de datos técnicos

IPA 65 datasheet (ES-LA).pdf
PDF - 529,5kb
IPA 40 datasheet (ES-LA).pdf
PDF - 532kb
IPA 100 datasheet (ES-LA).pdf
PDF - 529,2kb

Manuales

Bredel IPA 40, 65, 100 manual (EN).pdf
PDF - 1mb

Códigos de productos

Códigos de productos IPA 40

Elemento de manguera de repuesto			Número de parte
Tipo de manguera	Material	Código de colores	IPA40/25 IPA40/32 IPA40/40
NR	Hule natural	Morado	28-IP04004020
NBR	Hule nitrílico	Amarillo	28-IP04004040
EPDM	EPDM	Rojo	28-IP04004075

Para realizar un pedido, indique:

Tamaño y tipo de brida
Tamaño y tipo de bomba
Material de manguera deseado
Material deseado para tés y bridas

Para obtener más información sobre acumuladores de pulsaciones en la succión, póngase en contacto con su representante de Bredel.

Códigos de productos IPA 65

Elemento de manguera de repuesto			Número de parte
Tipo de manguera	Material	Código de colores	IPA65/50	IPA65/65
NR	Hule natural	Morado	28-IP06505020	28-IP06506520
NBR	Hule nitrílico	Amarillo	28-IP06505040	28-IP06506540
EPDM	EPDM	Rojo	28-IP06505075	28-IP06506575

Para realizar un pedido, indique:

Tamaño y tipo de brida
Tamaño y tipo de bomba
Material de manguera deseado
Material deseado para tés y bridas

Para obtener más información sobre acumuladores de pulsaciones en la succión, póngase en contacto con su representante de Bredel.

Códigos de productos IPA 100

Elemento de manguera de repuesto			Número de parte
Tipo de manguera	Material	Código de colores	IPA100/80	IPA100/100
NR	Hule natural	Morado	28-IP10008020	28-IP10010020
NBR	Hule nitrílico	Amarillo	28-IP10008040	28-IP10010040
EPDM	EPDM	Rojo	28-IP10008075	28-IP10010075

Para realizar un pedido, indique:

Tamaño y tipo de brida
Tamaño y tipo de bomba
Material de manguera deseado
Material deseado para tés y bridas

Para obtener más información sobre acumuladores de pulsaciones en la succión, póngase en contacto con su representante de Bredel.
