Schlauchelemente für Pumpen

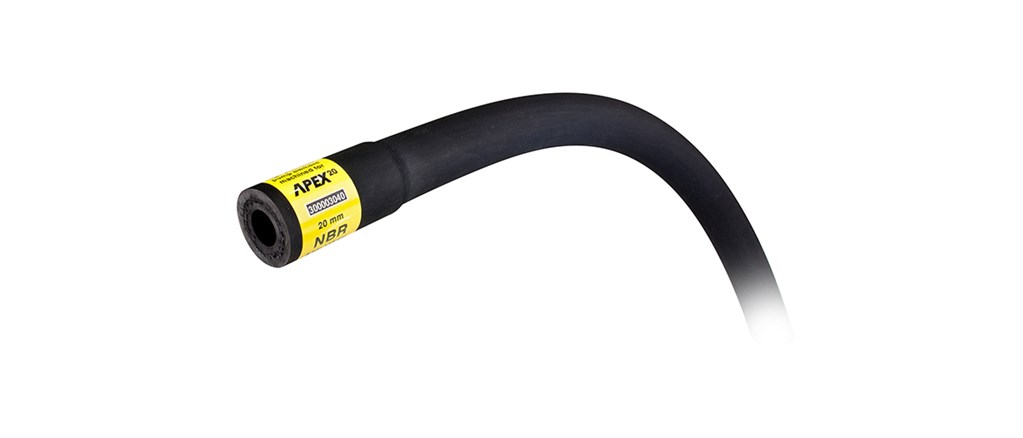

APEX NBR Schlauchelement

Ein Muster bestellen

APEX Buna N (NBR) Schlauchelemente

Schlauchelemente spielen eine entscheidende Rolle für die Leistung der Pumpe, die Langlebigkeit und Effizienz. APEX Schlauchelemente von Bredel werden aus qualitativ hochwertigen Gummimischungen gefertigt, mit mehreren Gewebeschichten aus Nylongeflecht verstärkt und abschließend hochpräzise bearbeitet. Die inneren und äußeren Schichten werden extrudiert und nach dem Zusammenbau nachbearbeitet, um kritische Toleranzen zu gewährleisten.

Beständig gegen Öle, Fette, Alkalien und Reinigungsmittel.

Eine absolut perfekte Kompression verhindert Rückströmungen, die scherempfindliche Produkte beschädigen und die Dosiergenauigkeit vermindern könnten.

Beispiele für kompatible Medien:

Schlamm mit Fraktionen von Kohlenwasserstoffen
Polyaluminiumchlorid

Leitfaden zur chemischen Kompatibilität

Merkmale und Vorteile

Enge Toleranzen zur Entlastung der Lager
Perfekte Kompression zur Erhöhung der Langlebigkeit
Saugvermögen bis zu 9 mWS (354 inWC)
Hohe Druckleistung – 8 bar (115 psi)
Wiederholbare volumetrische Genauigkeit von ± 1 %
Gleichbleibende Fördermengen unabhängig von variierenden Ansaug- und Austrittsbedingungen
Einzigartige Leistung bei der Verarbeitung hochviskoser Produkte
Max. Flüssigkeitstemperatur: 80 °C (176 °F), min. Flüssigkeitstemperatur: -10 °C (14 °F)

Technische Zusammenfassung

Maximaler Betriebsdruck	8 bar
Maximaler Betriebsdruck	115 psi
Innendurchmesser	10 - 35 mm
Innendurchmesser	0.39 - 1.38 Zoll
Wandstärke	8.5 - 13.2 mm
Wandstärke	0.335 - 0.519 Zoll

In der technischen Übersichtstabelle werden die in diesem Bereich verfügbaren Funktionen aufgeführt. Modellspezifische Informationen finden Sie auf der Registerkarte mit den Spezifikationen.

Technische Eigenschaften

	APEX NBR Schlauchelement 10	APEX NBR Schlauchelement 15	APEX NBR Schlauchelement 20	APEX NBR Schlauchelement 28	APEX NBR Schlauchelement 35
Maximaler Betriebsdruck	8 bar	8 bar	8 bar	8 bar	8 bar
Maximaler Betriebsdruck	115 psi	115 psi	115 psi	115 psi	115 psi
Max. Saugvermögen	9 mWS	9 mWS	9 mWS	9 mWS	9 mWS
Max. Saugvermögen	354 inWC	354 inWC	354 inWC	354 inWC	354 inWC
Saugvermögen (80 % der Fördermenge)	8 mWS	8 mWS	8 mWS	8 mWS	8 mWS
Saugvermögen (80 % der Fördermenge)	315 inWC	315 inWC	315 inWC	315 inWC	315 inWC
Betriebstemperaturbereich	-20 °C bis 45 °C	-20 °C bis 45 °C	-20 °C bis 45 °C	-20 °C bis 45 °C	-20 °C bis 45 °C
Betriebstemperaturbereich	-4 °F bis 113 °F	-4 °F bis 113 °F	-4 °F bis 113 °F	-4 °F bis 113 °F	-4 °F bis 113 °F
Flüssigkeitstemperaturbereich	-10 °C bis 80 °C	-10 °C bis 80 °C	-10 °C bis 80 °C	-10 °C bis 80 °C	-10 °C bis 80 °C
Flüssigkeitstemperaturbereich	14 °F bis 176 °F	14 °F bis 176 °F	14 °F bis 176 °F	14 °F bis 176 °F	14 °F bis 176 °F
Innendurchmesser	10 mm	15 mm	20 mm	28 mm	35 mm
Innendurchmesser	0.39 Zoll	0.59 Zoll	0.79 Zoll	1.1 Zoll	1.38 Zoll
Wandstärke	8.5 mm	8.5 mm	8.5 mm	13.2 mm	13.2 mm
Wandstärke	0.335 Zoll	0.335 Zoll	0.335 Zoll	0.519 Zoll	0.519 Zoll
Länge	700 mm	690 mm	690 mm	914 mm	1092 mm
Länge	27.5 Zoll	27.2 Zoll	27.2 Zoll	36 Zoll	43 Zoll
Gewicht	0.4 kg	0.52 kg	0.61 kg	1.85 kg	2.55 kg
Gewicht	0.88 lb	1.21 lb	1.32 lb	4.03 lb	5.55 lb

Ihr zuständiges Bredel Verkaufsbüro/Ihr Vertriebspartner kann Ihnen das richtige Schlauchelement für Ihre Anwendung empfehlen. Für beste Pumpenleistung verwenden Sie Bredel Genuine Hose Lubricant (NSF Non-Food Compound-Programm, Kategorie H1)

Schlauchzusammensetzung

Werkstoffe

Werkstoff	NBR
Innenschicht	NBR
Außenschicht	NATURGUMMI (NR)
