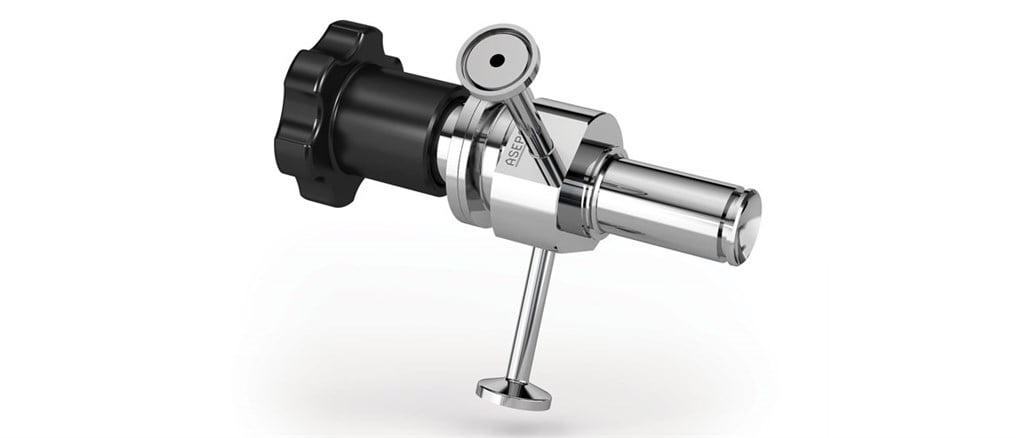

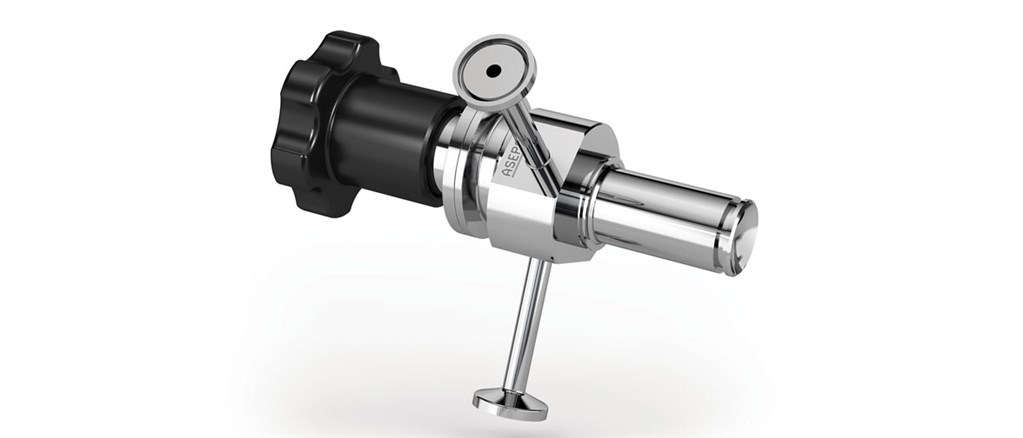

ASEPCO Weirless Radial diaphragm™ I-Probenahmeventil

Die ASEPCO Probenahmeventile wurden speziell für Anwendungen entwickelt, bei denen Leckage, Toträume und Verunreinigungen ausgeschlossen werden müssen. Sie werden direkt über der Krempe an der Behälterwand montiert und sind mit dem einzigartigen ASEPCO Port ausgestattet, der zwischen Probeentnahmen einen CIP/SIP-Vorgang durch die Kammer ermöglicht, um bei jeder Entnahme eine wirklich repräsentative Probe zu gewährleisten.

Merkmale und Vorteile

Der Membranwechsel kann in Sekunden durchgeführt werden
Mit CIP/SIP-Vorgang durch die Kammer über Ports mit 1/4 bis 1/2 Zoll, wodurch jedes Mal eine wirklich repräsentative Probe gewährleistet wird.
EPDM- oder Silikon-Membran gemäß USP-Klasse VI
Bessere Reinigung des Tanks, da die Membran bündig mit dem Innendurchmesser der Behälterwand ist
Integrierte, nicht einstellbare Endanschläge
Austausch in Sekunden möglich
Vollständige Entleerung möglich bei Verbindung mit Ingold™ Port
Mit CIP/SIP-Vorgang durch die Kammer über Ports mit 1/4 bis 1/2 Zoll, wodurch jedes Mal eine wirklich repräsentative Probe gewährleistet wird.

Technische Zusammenfassung

Befestigungsart	Ingold-Gewindeverbindung, Ingold-Klemmverbindung
Ein-/Auslass-Verbindungen	Hygienische Klemme, 0,25", Hygienische Klemme, 0,5", Schlauchende, 0,25", Schlauchende, 0,5"
Maximaler Betriebsdruck	10 bar
Maximaler Betriebsdruck	150 psi
Kompatible Antriebe	Manuell
Kompatible Membranen	EPDM, Silikon, Silikon Plus
Optionen für Oberflächengüte	Elektropoliert, Max. 10 Mikrozoll Ra (0,25 µm Ra), Max. 15 Mikrozoll Ra (0,375 µm Ra), Max. 20 Mikrozoll Ra (0,5 µm Ra)
Zertifizierung	ISO 9001
Normen	ASME BPE

In der technischen Übersichtstabelle werden die in diesem Bereich verfügbaren Funktionen aufgeführt. Modellspezifische Informationen finden Sie auf der Registerkarte mit den Spezifikationen.

Förderleistung

Größe	Cv bei 1 psi (0,07 bar)
Zoll	LPM	GPM
0,25 Anschlussgröße	4,66	1,23
0,50 Anschlussgröße	10,2	2,6

Spezifikationen

Technische Eigenschaften

	I-Probenahmeventile
Befestigungsart	Ingold-Gewindeverbindung, Ingold-Klemmverbindung
Fördermenge	4.66 - 10.2 l/m
Fördermenge	1.23 - 2.6 USGPM
Größen	0,5"
Ein-/Auslass-Verbindungen	Hygienische Klemme, 0,25", Hygienische Klemme, 0,5", Schlauchende, 0,25", Schlauchende, 0,5"
Maximaler Betriebsdruck	10 bar
Maximaler Betriebsdruck	150 psi
Betriebstemperaturbereich	-51 °C bis 135 °C
Betriebstemperaturbereich	-60 °F bis 275 °F
Kompatible Antriebe	Manuell
Kompatible Membranen	EPDM, Silikon, Silikon Plus
Optionen für Oberflächengüte	Elektropoliert, Max. 10 Mikrozoll Ra (0,25 µm Ra), Max. 15 Mikrozoll Ra (0,375 µm Ra), Max. 20 Mikrozoll Ra (0,5 µm Ra)
Zertifizierung	ISO 9001
Normen	ASME BPE
Gewicht	0.55 kg
Gewicht	1.21 lb

I-Probenahmeventile – Maße

Größe	A		B		C		D		B + C (mit Antrieb)
Zoll	mm	Zoll	mm	Zoll	mm	Zoll	mm	Zoll	mm	Zoll
0,50 Klemme und geschweißt	74,2	2,92	61,5	2,42	99,8	3,93	5,3	0,21	161,3	6,35

Gewicht

Größe	Ventilgehäuse		Gesamtgewicht mit manuellem Antrieb
Zoll	kg	lb	kg	lb
0,50 Klemme und geschweißt	0,55	1,21	0,88	1,95

Werkstoffe

Werkstoff

Edelstahl 316L, Edelstahl AL-6XN, Hastelloy C22, Hastelloy C276

Literatur

Broschüren

ASEPCO weirless radial diaphragm valves (DE).pdf
PDF - 594.7kb

Datenblatt

I-Sample Valves datasheet (DE).pdf
PDF - 653.5kb

Anleitungen

Tank valve manual (DE).pdf
PDF - 2.2mb

Probenahme im Tank

Die 4-Ventil-Vorrichtung von ASEPCO ist die einfachste und zuverlässigste Methode, eine wirklich repräsentative Probe in einer unkontrollierten Umgebung zu entnehmen.

Schritt für Schritt:

Autoklavieren Sie eine in einem Beutel verpackte Probenflasche mit einem Filter und einem ASEPCO Ventil (V3), das die Öffnung versiegelt.
Entpacken Sie die Probenflasche wie in der Abbildung gezeigt, und verbinden Sie das geschlossene V3 mit dem geschlossenen Probenventil V2 des Tanks.
Dampf hinter dem Förderstrom von V2 und V3, wie in Rosa dargestellt.
Schließen Sie die Dampfquelle (V1) und den Kondensatablass (V4). Sie haben nun einen sterilen Weg zwischen dem Prozess und der Probenflasche.
Öffnen Sie die Probenflasche (V3) und das Probenventil (V2) des Tanks, und nehmen Sie die Probe, wie in Blau dargestellt.
Schließen Sie das Probenventil (V2) und anschließend das Probenbehälterventil (V3). Leeren Sie V4 (mit dem direkt gekoppelten ASEPCO Kondensatventil gehen weniger als 15 ml des Produkts verloren) und entfernen Sie die Probenflasche.

Durch Befolgen dieser Schritte erreichen Sie jederzeit während des Prozesses eine einheitliche, wiederholbare und zuverlässige Probenahme. Mit der rückseitigen Förderung durch die ASEPCO Ventile ist eine vollständig aseptische Kontrolle der Probe gewährleistet.

Antriebe

Die Antriebe der AKS Baureihe** für Tankventile sind langlebige, wartungsfreundliche Antriebe aus einem Kunststoffgehäuse und einer Membranschnittstelle aus Edelstahl. Der resultierende Antrieb verfügt über ein hygienisches Design, das GMP-konform ist.

Unsere Tankventilantriebe sind auch in der AJS Baureihe erhältlich. Dies ist ein vollständig aus Edelstahl gefertigter Antrieb, der die gleiche Leistung bietet, aber in einem robusten Gehäuse.

Beide Versionen bieten manuelle und pneumatische Optionen, sind zur Rückverfolgbarkeit mit lasergravierten Seriennummern versehen und verfügen über eine marktführende dreijährige Garantie. Die pneumatischen Versionen können durch Montage von Schaltern oder Steuerungen von jedem Hersteller ganz einfach automatisiert werden.

Kompatibel mit linearen Schaltern und Reglern aller Hersteller (wie Westlock, Stonel, Bürkert usw.).

**AKS Antriebsbaureihe ist nur für die Größen 0,5–1,5" erhältlich

Bestellangaben

Artikelnummern

Größe	Modellnummer	Beschreibung
0,5	IS05-101-1	Radialventil 0,5" I-Probenahme, EN1.4435-Gehäuse/EN1.4404-Fittings, 0,5" Auslass mit Klemmanschluss, 3,1" von der Mittellinie, bündige Membran, 0,5" Port mit Klemmanschluss, 2,9" von der Mittellinie, bündige Membran, 120°, 20 Mikrozoll Ra Oberflächengüte, elektropoliert und passiviert, einschl. Gehäuse-/Antriebsklemme
0,5	IS05-103-1	Radialventil 0,5" I-Probenahme, 316L, 0,5" Auslass mit Klemmanschluss, 2,92" von der Mittellinie, 0,5" Port mit Klemmanschluss, 2,96" von der Mittellinie, 120°, 20 Mikrozoll Ra Oberflächengüte, elektropoliert und passiviert, einschl. Gehäuse-/Antriebsklemme und Antriebskragen
0,5	IS05-103-2	Radialventil 0,5" I-Probenahme, 316L, 0,5" Auslass mit Klemmanschluss, 2,92" von der Mittellinie, 0,5" Port mit Klemme, 2,96" von der Mittellinie, 120°, 15 Mikrozoll Ra Oberflächengüte, elektropoliert und passiviert, einschl. Gehäuse-/Antriebsklemme und Antriebskragen
0,5	IS05-111-1	Radialventil 0,5" I-Probenahme, EN 1.4435-Gehäuse/EN1.4404-Einlass-Fittings, Ingold 25 mm Gewinde, 0,5" Auslass mit Klemmanschluss, 2,885" von der Mittellinie, 20 Mikrozoll Ra Oberflächengüte, elektropoliert und passiviert, einschl. Gehäuse-/Antriebsklemme
0,5	S05-111-2	Radialventil 0,5" I-Probenahme, EN 1.4435-Gehäuse/EN1.4404-Fittings, 0,5" Auslass mit Klemmanschluss, 2,885" von der Mittellinie, 15 Mikrozoll Ra Oberflächengüte, elektropoliert und passiviert, einschl. Gehäuse-/Antriebsklemme
0,5	IS05-112-1	Radialventil 0,5" I-Probenahme, EN 1.4435-Gehäuse/EN1.4404-Fittings, 0,5" 105° Auslass mit Schweißanschluss, bündige Membran, 20 Mikrozoll Ra Oberflächengüte, elektropoliert und passiviert, einschl. Gehäuse-/Antriebsklemme
0,5	IS05-112-2	Radialventil 0,5" I-Probenahme, EN 1.4435-Gehäuse/EN1.4404-Fittings, 0,5" 105° Auslass mit Schweißanschluss, bündige Membran, 15 Mikrozoll Ra Oberflächengüte, elektropoliert und passiviert, einschl. Gehäuse-/Antriebsklemme
0,5	IS05-116-1	Radialventil 0,5" I-Probenahme, EN 1.4435-Gehäuse/EN1.4404-Fittings, Einlass mit 25 mm Ingold Gewindekragen, 0,5" 45° Auslass mit Klemmanschluss, Mittellinie, 0,5" 45° Port mit Klemmanschluss, Mittellinie, 180° (Schweißungen nicht geglättet, nur durch Polieren auf die Innenoberfläche angepasst), 20 Mikrozoll Ra Oberflächengüte, elektropoliert und passiviert, einschl. Gehäuse-/Antriebsklemme
0,5	IS05-116-2	Radialventil 0,5" I-Probenahme, EN 1.4435-Gehäuse/EN1.4404-Fittings, Einlass mit 25 mm Ingold Gewindekragen, 0,5" 45° Auslass mit Klemmanschluss, Mittellinie, 0,5" 45° Port mit Klemmanschluss, Mittellinie, 180° (Schweißungen nicht geglättet, nur durch Polieren auf die Innenoberfläche angepasst), 15 Mikrozoll Ra Oberflächengüte, elektropoliert und passiviert, einschl. Gehäuse-/Antriebsklemme
0,5	IS05-118-1	Radialventil 0,5" I-Probenahme, EN1.4435-Gehäuse/EN1.4404-Fittings, 0,75" Auslass mit Klemmanschluss, 3,1" von der Mittellinie, bündige Dichtung, 0,75" Port mit Klemmanschluss, 3,1" von der Mittellinie, bündige Dichtung, 120°, 20 Mikrozoll Ra Oberflächengüte, elektropoliert und passiviert, einschl. Gehäuse-/Antriebsklemme
0,5	IS05-118-2	Radialventil 0,5" I-Probenahme, EN1.4435-Gehäuse/EN1.4404-Fittings, 0,75" Auslass mit Klemmanschluss, 3,1" von der Mittellinie, bündige Dichtung, 0,75" Port mit Klemmanschluss, 3,1" von der Mittellinie, bündige Dichtung, 120°, 15 Mikrozoll Ra Oberflächengüte, elektropoliert und passiviert, einschl. Gehäuse-/Antriebsklemme
