Flexible Schlauchassemblies

FaBLINE

Eine Vorführung vereinbaren
Eine Vorführung vereinbaren

Übersicht

FaBLINE

Der Schlauch bietet ausgezeichnete Flexibilität in einem knickfreien Design, das weniger Kraft zum Biegen erfordert als Produkte mit glatten Innenflächen von anderen Herstellern. FaBLINETM bietet eine vielseitige Schlauchlösung während der gesamten Produktionsprozesse. FaBLINE Schläuche unterstützen doppelt so große Fördermengen wie gewundene Schläuche in ähnlicher Größe. Deshalb stellen sie eine schnellere und effizientere Verarbeitungslösung dar. Beim Dosieren von hochviskosen Medien in präzisen Mengen können herkömmliche Gummischläuche verstopfen oder platzen. Das reibungsarme Design mit glatten Innenflächen von FaBLINE minimiert den Rückdruck, sodass Ausfallzeiten und Materialverluste vermieden werden.

Merkmale und Vorteile

  • Längere Produktlebensdauer, daher weniger Wechsel erforderlich, geringere Ausfallzeiten und Arbeitskosten
  • Weniger CIP-Ausfallzeiten, dadurch Kosteneinsparungen bei Chemikalien und Hilfsmitteln
  • Hohe Fördermengen, schnelleres Beladen und Entladen, niedrigere Verarbeitungskosten
  • Bessere CIP-Chemikalienkompatibilität reduziert Zykluszeiten und das Risiko von Rückrufaktionen und unbrauchbaren Produkten

Technische Zusammenfassung

Nennwert/Innendurchmesser0.25 - 3 Zoll
Außendurchmesser11.6 - 92.8 mm
Außendurchmesser0.46 - 3.654 Zoll
Maximaler Betriebsdruck40 bar
Maximaler Betriebsdruck580 psi
Zertifizierung3.1 Rückverfolgbarkeit, 3-A 62-02, EC 1935/2004, EG 2023/2006, EN 16643:2016, FDA (Materialien)
Biegeradius19 - 350 mm
Biegeradius0.75 - 13.75 Zoll
DeckelEPDM, Platinvernetztes Silikongummi

In der technischen Übersichtstabelle werden die in diesem Bereich verfügbaren Funktionen aufgeführt. Modellspezifische Informationen finden Sie auf der Registerkarte mit den Spezifikationen.

Teilen

Spezifikationen

Technische Eigenschaften

FaBLINE RCFaBLINE SI
Nennwert/Innendurchmesser0.375 - 3 Zoll0.25 - 3 Zoll
Tatsächlicher Innendurchmesser9.7 - 76.8 mm6.6 - 76.8 mm
Tatsächlicher Innendurchmesser0.3 - 3.024 Zoll0.26 - 3.024 Zoll
Länge15 - 30 m15 - 30 m
Länge50 - 100 Ft50 - 100 Ft
Außendurchmesser15.5 - 92.8 mm11.6 - 92.8 mm
Außendurchmesser0.61 - 3.654 Zoll0.46 - 3.654 Zoll
Maximaler Betriebsdruck40 bar40 bar
Maximaler Betriebsdruck580 psi580 psi
Berstdruck60 - 160 bar60 - 160 bar
Berstdruck868 - 2,320 psi868 - 2,320 psi
Zertifizierung3.1 Rückverfolgbarkeit, 3-A 62-02, EC 1935/2004, EG 2023/2006, EN 16643:2016, FDA (Materialien) 3.1 Rückverfolgbarkeit, 3-A 62-02, EC 1935/2004, EG 2023/2006, EN 16643:2016, FDA (Materialien)
Betriebstemperaturbereich -40 °C bis 150 °C-73 °C bis 204 °C
Betriebstemperaturbereich -40 °F bis 300 °F-100 °F bis 400 °F
Biegeradius19 - 350 mm19 - 350 mm
Biegeradius0.75 - 13.75 Zoll0.75 - 13.75 Zoll
GammastabilitätNicht geeignet Nicht geeignet
Autoklav-StabilitätGeeignet Geeignet
DeckelEPDM Platinvernetztes Silikongummi
Externe Schutzoptionen für SchläucheSchutzringe, Schutzspule, Schutzvorrichtung Schutzringe, Schutzspule, Schutzvorrichtung
EndstückeANSI 150, BSP- und NPT-Gewindefittings, DIN- und JIS-Drehkopfflansch, DIN 11851-Fittings, Hygienische Triclamp-Vorrichtungen, Hygienisches SMS, IDF-Fittings, I-line, JIC-Fittings, Kamlock-gesicherte Hebelarmkupplungen und Tauchrohre, RJT-Fittings ANSI 150, BSP- und NPT-Gewindefittings, DIN- und JIS-Drehkopfflansch, DIN 11851-Fittings, Hygienische Triclamp-Vorrichtungen, Hygienisches SMS, IDF-Fittings, I-line, JIC-Fittings, Kamlock-gesicherte Hebelarmkupplungen und Tauchrohre, RJT-Fittings
BeschriftungsoptionenFarbkodierung, Standard Farbkodierung, Standard, Streamline-Tagging
VakuumwiderstandVakuumbeständig bis –0,9 bar Vakuumbeständig bis –0,9 bar

Werkstoffe

SpiraldrahtEdelstahl 316
Liner/SchlauchPTFE
DrahtgeflechtEdelstahl 316

Literatur

Broschüren

  1. FaBLine brochure (DE).pdf
    PDF - 385,9kb

Datenblatt

  1. FaBLINE RC Datasheet (DE).pdf
    PDF - 239kb
  2. FaBLINE SI Datasheet (DE).pdf
    PDF - 218,3kb

Weitere Ressourcen

  1. configure-for-abrasion.pdf
    PDF - 232,1kb
  2. configure-for-bend.pdf
    PDF - 164,2kb
  3. length-calculation.pdf
    PDF - 192,4kb
  4. special-usage-conditions-fabl.pdf
    PDF - 145,7kb

Elektrisch beheizbare (ETH) Schlauchassemblies

Zweck

Für Anwendungen, bei denen die Temperatur der Prozessflüssigkeit beim Durchlaufen des Schlauchs reguliert werden muss. Bei einigen Anwendungen kann auch eine zusätzliche „Schmelzvorrichtung“ erforderlich sein.

Beschreibung

Das Heizelement besteht aus einem selbstregulierenden Element, das spiralförmig um das Schlauch-Assembly gewickelt ist. Selbstregulierende Elemente benötigen möglicherweise einen Sensor und eine Steuerung, wenn eine bestimmte Temperatur beibehalten werden muss. Einzelheiten erhalten Sie von Aflex Hose. Die Stromkabel und (falls zutreffend) die Kabel des Temperatursensors treten an einem Ende durch Kabelverschraubungen und Kabelkanäle aus dem Schlauch-Assembly aus. Die Wärmedämmung besteht aus Schaumgummi und Silikonschaum. Die Außenabdeckung ist ein Edelstahlgeflecht mit einer blauen EPDM-Gummiabdeckung.

Konfiguration

Jeder Schlauch wird kundenspezifisch gefertigt. Erforderliche Details müssen in einem Frageformular zu den elektrisch beheizbaren (ETH- Electrically Trace Heated) Schläuchen angegeben werden, das auf der Website zur Verfügung steht. Im Allgemeinen wird für Gefahrenbereiche, insbesondere für die „Zone 1“, ein selbstregulierendes Heizelement mit oder ohne Temperatursensor und Steuerung verwendet. Außerdem sind feuerfeste Kabelverschraubungen und Kabelkanäle erforderlich. Die Watt pro Meter des Heizelements, die Gewindesteigung der Spirale am Schlauch und die Dicke der Wärmedämmung werden alle nach festgelegten Formeln berechnet, um die erforderliche Dauertemperatur zu erhalten.

Spezifikationen

Wie bei FaBLINE in den Spezifikationen, abgesehen davon, dass der minimale Biegeradius verdreifacht wird und der Außendurchmesser und das Gewicht entsprechend der jeweiligen Konstruktion erheblich erhöht werden. Die maximale Länge eines ETH-Schlauchs beträgt 10 m (33 ft).

Einschränkungen

1" PN10-Flanschstutzen mit PTFE-Linern an beheizten Schläuchen können einen maximalen Aufweitungsdurchmesser von 50 mm haben, nicht 63 mm. Wenn der Schlauch unter seinem Eigengewicht „hängend“ gerade ist oder eine Neigung von 90˚ hat, ist eine spezielle Konstruktion erforderlich. Informieren Sie Aflex Hose entsprechend. Minimale Schlauch-Assembly-Länge bei Verwendung von Kragen bei beheizbaren ETH-Schläuchen ist 1 m.

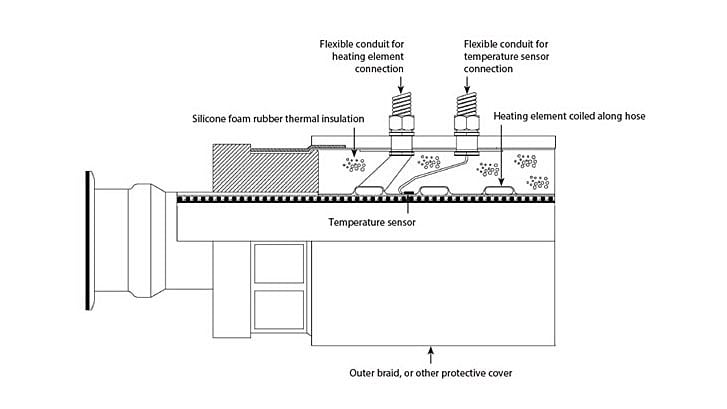

Elektrisch beheizbare (ETH) Schlauchassemblies ETH Hose Assembly

Optionen und Zubehör

Geflechte, Schlauchummantelungen und externe Schutzoptionen

Schlauch
  Bioflex Ultra Pharmaline N Pharmaline X FaBLINE Corroflon Corroline+ Smoothbore Hyperline FX Visiflon
Nur Schlauch – TO ✔       ✔   ✔ ✔ ✔
Edelstahl – SS ✔       ✔   ✔ ✔ ✔
Gummiummantelung – RC ✔     ✔ ✔ ✔
Polypropylengeflecht – PB ✔       ✔
Platinvernetzt – SI ✔ ✔ ✔ ✔ ✔
Geflechte
  Bioflex Ultra Pharmaline N Pharmaline X FaBLINE Corroflon Corroline+ Smoothbore Hyperline FX Visiflon
Kunststoff-Gummi         ✔   ✔ ✔
Aramid               ✔
Kynar Geflecht         ✔
Hastelloy Geflecht         ✔
EPDM blau ✔     ✔ ✔
EPDM schwarz ✔       ✔ ✔
Externer Schutz
  Bioflex Ultra Pharmaline N Pharmaline X FaBLINE Corroflon Corroline+ Smoothbore Hyperline FX Visiflon
Schutzhülse – SG ✔ ✔ ✔ ✔ ✔ ✔
Scheuerring – SR ✔ ✔ ✔ ✔ ✔ ✔
Schutzspule – PC ✔ ✔ ✔ ✔ ✔ ✔
Doppelte Gummiummantelung an den Enden – RC300 ✔   ✔ ✔ ✔ ✔
Doppelte Gummiummantelung an den Enden – DBK300 ✔       ✔   ✔ ✔ ✔



Armaturen

  Bioflex Ultra Pharmaline N Pharmaline X FaBLINE Corroflon Corroline+ Smoothbore Hyperline FX Visiflon
Losflansch-Armaturen – ohne Liner ✔ ✔ ✔ ✔ ✔ ✔
Losflansch-Armaturen – mit Liner ✔     ✔ ✔ ✔
Kamlock-Armaturen Vaterteil, ohne Liner ✔ ✔ ✔ ✔ ✔ ✔
Kamlock-Armaturen Vaterteil, mit Liner ✔     ✔ ✔ ✔
Kamlock-Armaturen Mutterteil, ohne Liner ✔ ✔ ✔ ✔ ✔ ✔
Kamlock-Armaturen Mutterteil, mit Liner ✔     ✔ ✔ ✔
Hygienische Tri-Clamp-Armaturen, aufgeweitet, mit PTFE-Liner ✔     ✔ ✔
Hygienische Tri-Clamp-Armaturen – ohne Liner ✔ ✔ ✔ ✔ ✔ ✔
Hygienische Armaturen und hygienische Mini-Armaturen ✔ ✔ ✔ ✔ ✔ ✔
Hygienische Tri-Clamp-Armaturen – 90-Grad-Winkelstück ✔ ✔ ✔ ✔ ✔ ✔
DIN 11851 (Milchrohrverschraubung) / SMS-Armaturen – mit PTFE-Liner ✔     ✔ ✔
DIN 11851 (Milchrohrverschraubung)-Armaturen – ohne Liner ✔ ✔ ✔ ✔ ✔ ✔
RJT-Armaturen mit Innengewinde – ohne Liner ✔ ✔ ✔ ✔ ✔ ✔
BSP- und NPT-Gewindearmaturen – NPT- und BSPT-Armaturen ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
BSP- und NPT-Gewindearmaturen – BSP 60° Befestigungsmutter ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
JIC-Armaturen ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
PTFE-Armaturen für Tauchrohre ✔ ✔ ✔ ✔ ✔
Hygienische 3-A Armaturen ✔ ✔ ✔ ✔
90-Grad-Winkelstücke ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Gerillte Standrohr-Armaturen ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
IDF-Armaturen mit Innengewinde / Außengewinde – ohne Liner ✔ ✔ ✔ ✔ ✔
ENCAP-Armaturen ✔ ✔ ✔ ✔ ✔
PTFE-Armaturen oder hydraulische Armaturen             ✔ ✔ ✔
PTFE-Armaturen         ✔   ✔ ✔ ✔

Bestellinfo

Geben Sie alle Anforderungen in der unten gezeigten Reihenfolge an:

  • Menge
  • Schlauchgröße
  • PTFE-Liner
  • Geflecht
  • Externer Schutz
  • Schutzvorrichtung
  • Länge
  • Armaturen
Beispiel
Beschreibung 4 x FaBLINE AS, SS, RC mit 1“ Innendurchmesser x 3 m lang Beide Enden ohne Liner, ANSI 150# S/S Flansche
Artikelnummern 4 x Artikelnummer 16-AFXF/AS-RC-00-3.00m-12-12



Spezielle Anforderungen:

  • Aufbau des Schlauchs
  • Kennzeichnung
  • Zertifizierung
  • Spezielle Tests

Geben Sie eine vollständige Beschreibung in der Anfrage oder Bestellung an:

Schlauchqualitäten

PTFE-Liner Geflechte Gummiummantelungen
Natur (GP) 316 Edelstahl (SS) Gummiummantelung (RC)
Antistatisch (AS)   Platinvernetztes Silikon (SI)
    Blaue EPDM-Gummiummantelung (BK)

Externe Schutzoptionen verfügbar – siehe Seite mit Geflechten, Schlauchummantelungen und Armaturen.

FabLine Assembly-Länge und Einschränkungen

IN DEN AUFGEFÜHRTEN MINDESTLÄNGEN SIND KEINE ARMATUREN BERÜCKSICHTIGT.

Schlauchlänge + Armaturen = Gesamtlänge der Schlauchassembly (von Dichtfläche zu Dichtfläche)

Längen gemäß Kundenanforderung

Toleranz +2 %/-0 % Engere Toleranzen auf Anfrage

Nennweite des Schlauchs Min. Schlauchlänge bei gerader Verwendung Min. Schlauchlänge bei 90°-Biegung Max. Schlauchassembly-Länge
Zoll dn Zoll mm Zoll mm ft m
1/4 6 3 75 3 75 100 30
3/8 10 3 75 3 75 100 30
1/2 15 3 75 3 75 100 30
5/8 16 3 75 3 75 100 30
3/4 20 3 75 4 100 100 30
*7/8 22 3 75 4 100 100 30
1 25 4 75 4,33 110 100 30
11/4 32 4 100 6,3 160 100 30
*1 3/8 35 4 100 7,48 190 100 30
1 1/2 40 4 100 8,66 220 100 30
*1 7/8 48 4 100 11,81 300 100 30
2 50 4 100 12,4 315 100 30
21/2 65 4 100 18,7 475 60 18
3 80 4 100 21,65 550 50 15



Armaturen

Große Bandbreite von Standardarmaturen verfügbar

Sonderbestellung – Nicht-Standard-Edelstahlqualitäten oder Materialien wie Hastelloy oder Monel

Entsprechende Spezifikationen
Qualität BS
Britische Norm		 AISI
Amerikanische Norm oder
C = Casting Grade (Gussqualität)		 EN
Europäische Norm
316L SS BS 316 S11 AISI 316 L EN 1.4404
316C SS BS 316 C16 CF8M EN 1.4408
304 SS BS 304 S15 AISI 304 EN 1.4301
