Ventile – Antriebe

Manuelle Antriebe für Inline-Ventile

Eine Vorführung vereinbaren

Übersicht

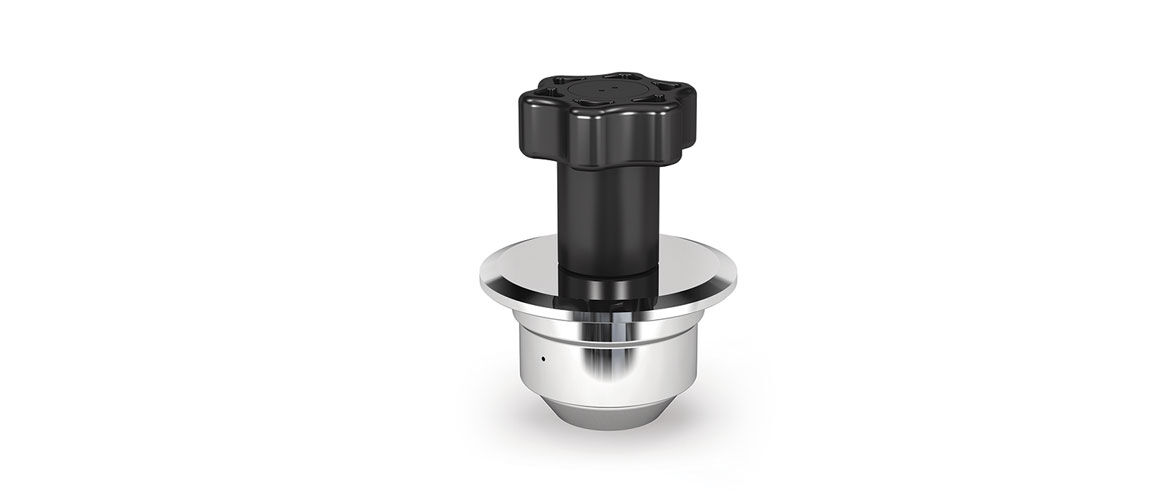

Manuelle Antriebe für Inline-Ventile

Die Antriebe der Baureihe AKS sind leicht und verringern den Installations- und Wartungsaufwand für in gerader Linie angeordnete Rohrleitungssymbole. Der robuste und wartungsfreundliche Antrieb besteht aus einem Kunststoffgehäuse und einer Membranschnittstelle aus Edelstahl. Diese Antriebe sind in den Größen 0,5" bis 1,5" erhältlich.

Merkmale und Vorteile

Hygienische Ausführungen mit lasergravierten Seriennummern auf dem Antriebsgehäuse unterstützen die lückenlose Rückverfolgbarkeit und GMP
Leichte Edelstahl- und Kunststoffkonstruktion mit 304 SS-Hülse und Nylongriff
Manuelle Steuerungsoptionen für Ihre Prozessanforderungen
Positionsanzeiger Geöffnet/Geschlossen
150 psig maximale Dichtkraft

Technische Zusammenfassung

Maximaler Betriebsdruck	10 bar
Maximaler Betriebsdruck	150 psi
Zertifizierung	ISO 9001
Normen	3-A, ASME BPE, CE-PED

In der technischen Übersichtstabelle werden die in diesem Bereich verfügbaren Funktionen aufgeführt. Modellspezifische Informationen finden Sie auf der Registerkarte mit den Spezifikationen.

Spezifikationen

Technische Eigenschaften

	Manuelle Antriebe für Inline-Ventile
Größen	0,5", 0,75 Zoll, 1,0", 1,5"
Positionsanzeige	Die Positionsanzeige auf den Hülsen der manuellen Antriebe und den Wellen der pneumatischen Antriebe ermöglicht eine visuelle Überprüfung der Ventilstellung
Maximaler Betriebsdruck	10 bar
Maximaler Betriebsdruck	150 psi
Zertifizierung	ISO 9001
Normen	3-A, ASME BPE, CE-PED

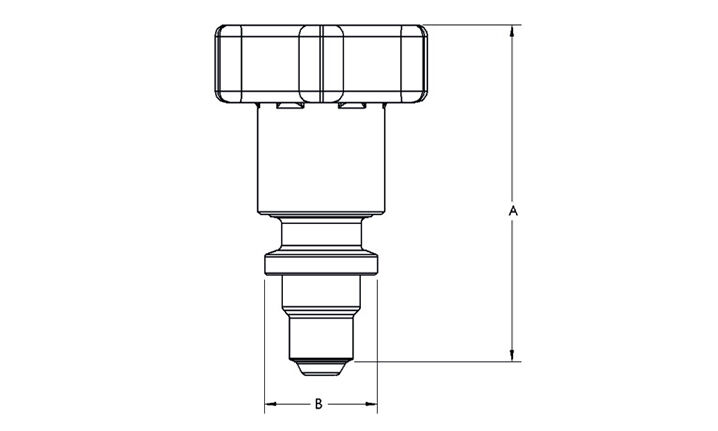

Manuelle Antriebe für Inline-Ventile – Maße

Größe (Zoll)	A mm (Zoll)	B mm (Zoll)	Max. Entf. mm (Zoll)	Gewicht in kg (lb)	Erforderlicher Freiraum zum Entfernen in mm (Zoll)
0,50	94,0 (3,7)	31,5 (1,2)	4,6 (0,18)	0,4 (0,8)	144,8 (5,7)
0,75	91,4 (3,6)	50,8 (2,0)	5,6 (0,22)	0,6 (1,2)	142,2 (5,6)
1,00	106,7 (4,2)	63,5 (2,5)	7,6 (0,30)	0,9 (1,9)	182,9 (7,2)
1,50	106,7 (4,2)	91,4 (3,6)	10,2 (0,40)	1,5 (3,3)	195,6 (7,7)

Werkstoffe

Gehäuse	Edelstahl 304, Nylon
Antriebswelle	Edelstahl 316
O-Ring	EPDM
Dichtungen	EPDM

Literatur

Broschüren

ASEPCO weirless radial diaphragm valves (DE).pdf
PDF - 594,7kb

Datenblatt

In-line Valve Manual Actuators datasheet (DE).pdf
PDF - 254kb

Bestellangaben

Artikelnummern

Manuelle Antriebe für Inline-Ventile – Artikelnummern

Artikelnummer	Produktbeschreibung
FM05-01	Manueller AKS Antrieb für Inline-Radialventil mit freiem Durchgang, 0,5"
IM08-01	Manueller AKS Antrieb für Inline-Radialventil mit freiem Durchgang, 0,75"
IM10-01	Manueller AKS Antrieb für Inline-Radialventil mit freiem Durchgang, 1,0"
IM15-01	Manueller AKS Antrieb für Inline-Radialventil mit freiem Durchgang, 1,5"
