Manuelle Tankventilantriebe

Eine Vorführung vereinbaren

Übersicht

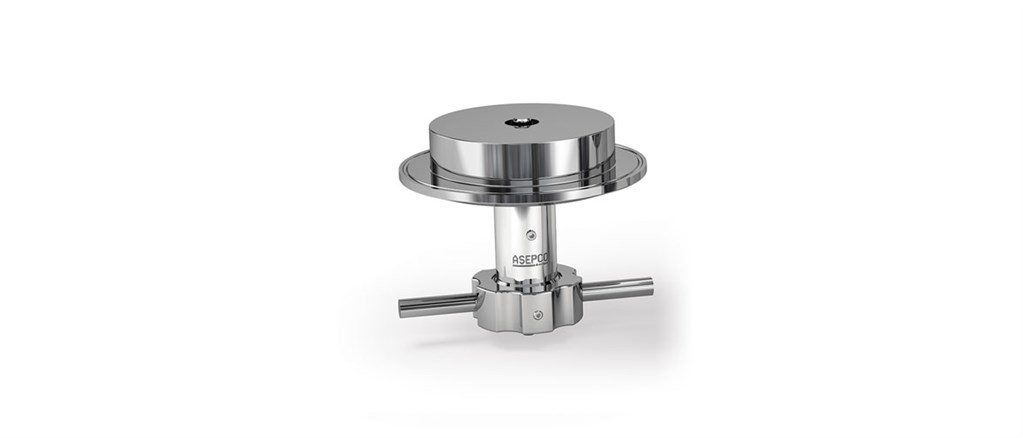

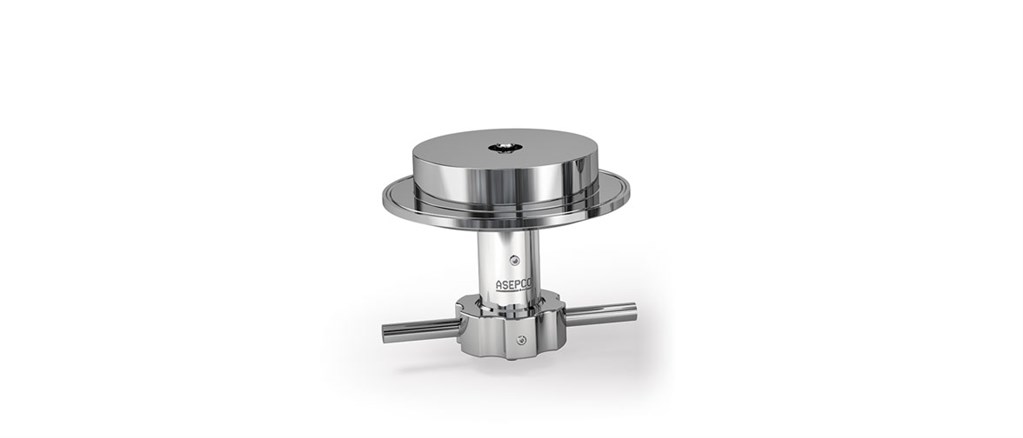

Manuelle Tankventilantriebe

Manuelle Antriebe für Tankventile sind in 2 Baureihen erhältlich; Baureihe AJS für Hochleistungsanwendungen und Baureihe AKS für leichtere Anwendungen.

Die Hochleistungsantriebe der Baureihe AJS lassen sich auch einfach warten und sind ideal für Anwendungen geeignet, bei denen Edelstahl bevorzugt wird. Diese Antriebe sind in den Größen 0,5–4,0" für unsere Tankventile erhältlich.

Merkmale und Vorteile

Hygienische Ausführungen mit lasergravierten Seriennummern auf dem Antriebsgehäuse unterstützen die lückenlose Rückverfolgbarkeit und GMP
Leichte Edelstahl- und Kunststoffkonstruktion mit 304 SS-Hülse und Nylongriff
Manuelle Steuerungsoptionen für Ihre Prozessanforderungen
Positionsanzeiger Geöffnet/Geschlossen

Technische Zusammenfassung

Maximaler Betriebsdruck	10 bar
Maximaler Betriebsdruck	150 psi
Zertifizierung	ISO 9001
Normen	3-A, ASME BPE, CE-PED

In der technischen Übersichtstabelle werden die in diesem Bereich verfügbaren Funktionen aufgeführt. Modellspezifische Informationen finden Sie auf der Registerkarte mit den Spezifikationen.

Spezifikationen

Technische Eigenschaften

	Antriebe der Baureihe AJS	Antriebe der Baureihe AKS
Größen	0,5", 1,0", 1,5", 2,0", 3,0", 4,0"	0,5", 1,0", 1,5"
Positionsanzeige	Positionsanzeige für die optische Bestätigung der Ventilposition, Steigende Spindel	Die Positionsanzeige auf den Hülsen der manuellen Antriebe und den Wellen der pneumatischen Antriebe ermöglicht eine visuelle Überprüfung der Ventilstellung
Maximaler Betriebsdruck	10 bar	10 bar
Maximaler Betriebsdruck	150 psi	150 psi
Betriebstemperaturbereich	bis 135 °C	bis 135 °C
Betriebstemperaturbereich	bis 275 °F	bis 275 °F
Zertifizierung	ISO 9001	ISO 9001
Normen	3-A, ASME BPE, CE-PED	3-A, ASME BPE, CE-PED

Antriebe der Baureihe AJS – Maße

Größe	A mm (Zoll)	B mm (Zoll)	Max. Entf. mm (Zoll)	Gewicht (mit Kunststoffgriff) in kg (lb)	Erforderlicher Freiraum zum Entfernen in mm (Zoll)
0,5	61,0 (2,4)	50,8 (2,0)	5,6 (0,2)	0,5 (1,1)	86,4 (3,4)
1,0	71,1 (2,8)	76,2 (3,0)	7,9 (0,3)	1,0 (2,2)	104,1 (4,1)
1,5	99,1 (3,9)	76,2 (3,0)	14,2 (0,6)	1,1 (2,4)	142,2 (5,6)
2,0	111,8 (4,4)	119,4 (4,7)	14,2 (0,6)	2,1 (4,7)	142,2 (5,6)
3,0	111,8 (4,4)	119,4 (4,7)	19,8 (0,8)	2,1 (4,7)	193,0 (7,6)
4,0	139,7 (5,5)	165,1 (6,5)	25,4 (1,0)	6,2 (13,7)	246,4 (9,7)

Antriebe der Baureihe AKS – Maße

Größe	A mm (Zoll)	B mm (Zoll)	Max. Entf. mm (Zoll)	Gewicht (mit Kunststoffgriff) in kg (lb)	Erforderlicher Freiraum zum Entfernen in mm (Zoll)
0,5	73,0 (2,9)	50,4 (2,0)	4,4 (0,2)	0,4 (0,8)	124,5 (4,9)
1,0	80,4 (3,2)	75,8 (3,0)	5,1 (0,2)	0,7 (1,5)	157,5 (6,2)
1,5	80,4 (3,2)	75,8 (3,0)	8,4 (0,3)	0,7 (1,5)	157,5 (6,2)

Werkstoffe

Gehäuse	Edelstahl 304, Nylon, Schwarzes eloxiertes Aluminium
Antriebswelle	Edelstahl 304, Gall-Tough® Edelstahl, Nitronic 60 Edelstahl
O-Ring	EPDM
Dichtungen	EPDM
Lager	Edelstahl, Nylon

Literatur

Broschüren

ASEPCO weirless radial diaphragm valves (DE).pdf
PDF - 594,7kb

Datenblatt

AKS Manual Actuator datasheet (DE).pdf
PDF - 294,4kb
AJS Manual Actuator datasheet (DE).pdf
PDF - 284,6kb

Bestellangaben

Artikelnummern

Antriebe der Baureihe AJS – Artikelnummern

Artikelnummer	Produktbeschreibung
MN05	Manueller AJS Antrieb für Radialtankventil mit freiem Durchgang, 0,5"
MN10	Manueller AJS Antrieb für Radialtankventil mit freiem Durchgang, 1,0"
MN17	Manueller AJS Antrieb für Radialtankventil mit freiem Durchgang, 1,5"
MN20	Manueller AJS Antrieb für Radialtankventil mit freiem Durchgang, 2,0"
MN30	Manueller AJS Antrieb für Radialtankventil mit freiem Durchgang, 3,0"
MN40	Manueller AJS Antrieb für Radialtankventil mit freiem Durchgang, 4,0"

Antriebe der Baureihe AKS – Artikelnummern

Artikelnummer	Produktbeschreibung
MN05-01	Manueller AKS Antrieb für Radialtankventil mit freiem Durchgang, 0,5"
MN10-01	Manueller AKS Antrieb für Radialtankventil mit freiem Durchgang, 1,0"
MN17-01	Manueller AKS Antrieb für Radialtankventil mit freiem Durchgang, 1,5"
