Ventily – membrány

Membrány EPDM

Objednejte si vzorek

Přehled

Membrány EPDM

Etylen-propylen-dien monomer (EPDM) je poměrně chemicky odolný a poskytuje kvalitní vlastnosti v aplikacích s opakovanými cykly čištění párou (SIP). EPDM, relativně levný materiál široce používaný ve farmaceutickém průmyslu

Vlastnosti a výhody

Všechny membrány z EPDM jsou opatřeny laserem gravírovanými daty vytvrzení a čísly šarží, což zajišťuje jejich úplnou sledovatelnost
Široký teplotní rozsah; vhodné pro použití s párou
Nevhodné pro použití s rozpouštědly nebo ropnými látkami

Technický souhrn

Varianta(y) membrány	Ochranné vlnovce, Parylenový povrch, Přímé
Kompatibilní aktuátory	AJS, AKS
Specifikace materiálu	EPDM s povrchovou úpravou Parylene, Etylen-propylen-dien monomer (vulkanizovaný peroxidem)
Normy	ASME BPE, RoHS, USP VI

V tabulce Technický souhrn jsou uvedeny funkce, které jsou v rámci řady k dispozici. Informace specifické pro daný model naleznete na kartě „Specifikace“.

Výkon

Koeficient průtoku (při standardní konfiguraci)
Velikosti ventilu nádrže	C_V
0,5"	4,3
1,0"	15,8
1,5"	48,0
2,0"	72,0
3,0"	170,0
4,0"	302,0

Specifikace

Technické specifikace

	Membrány EPDM
Velikosti ventilů nádrže	0,5", 0,5" rozšířené, 0,75", 1,5", 1,5" rozšířené, 2,0", 2,0" rozšířené, 3,0", 3,0" rozšířené, 4,0"
Barva	Černá
Varianta(y) membrány	Ochranné vlnovce, Přímé
Ošetření parylenem	Ne
Rozsah provozní teploty	-51 °C až 135 °C
Rozsah provozní teploty	-60 °F až 275 °F
Max. provozní tlak	4.83 barg
Max. provozní tlak	70 psig
Kompatibilní aktuátory	AJS, AKS
Typ aktuátoru	Manual, Pneumatické
Vulkanizační činidlo	Peroxid
Před instalací je nutná aplikace páry	Ne
Hodnocení cyklu SIP podle ASME BPE, příloha K	300
Celkový počet spuštění během testování cyklu SIP	3000
Skladovatelnost	5 let
Specifikace materiálu	Etylen-propylen-dien monomer (vulkanizovaný peroxidem)
Normy	ASME BPE, RoHS
Certifikace	ADCF, Bez BSE/TSE, FDA 21CFR177.2600, USP <87>, USP <88> třídy VI

Maximální provozní tlak se liší podle velikosti až do uvedeného maxima

Konstrukční materiály

Membrána	RS60065B etylen-propylen-dien monomer
Vložky	304 SS

Literatura

Brožury

ASEPCO weirless radial diaphragm valves (EN).pdf
PDF - 600,3kb

Datový list

EPDM Diaphragms datasheet (CS).pdf
PDF - 147,5kb

Informace pro objednání

Produktové kódy

Produktové kódy Membrány EPDM

Kód	Produkt
EE17	Radiální membrána z EPDM 1,5" rozšířená, černá
EE20	Radiální membrána z EPDM 2" rozšířená, černá
EE30	Radiální membrána z EPDM 3" rozšířená, černá
EG05	Radiální membrána z EPDM 0,5" rozšířená, černá
EP05	Radiální membrána z EPDM 0,5" černá, přímá
EP10	Radiální membrána z EPDM 1" černá, vlnovec
EP17	Radiální membrána z EPDM 1,5" černá, přímá
EP20	Radiální membrána z EPDM 2" černá, vlnovec
EP30	Radiální membrána z EPDM 3" černá, přímá
EP40	Radiální membrána z EPDM 4" černá, přímá

Doporučené produkty

Odkláněcí ventily

Navrženy tak, aby umožňovaly rozdělení a smíchání dvou nebo tří drah kapaliny v jedné sestavě. Eliminují mrtvé úseky.

Ventily – ventily nádrže
Izolační ventily

Použití u mrazicích nádrží nebo nádrží vyžadujících kritickou kontrolu teploty. Prodloužené tělo a membrána.

Ventily – ventily nádrže
Ventily pro místní použití

Tento ventil je vytvořen pro nízko položené vypouštění nebo odběr vzorků v potrubních systémech, eliminuje mrtvé úseky a podporuje vypouštění.

Ventily – ventily nádrže
Procesní ventily

Ventil s jednoduchým připojením svorkou pro snadnou instalaci. Umožňuje čištění párou nebo proplachování bez mrtvých úseků.

Ventily – ventily nádrže
Ventily pro dodatečnou montáž

Slouží k přidání ventilů ASEPCO ke stávajícím nádržím. Nabízíme různá provedení podle vaší situace.

Ventily – ventily nádrže
Tangenciální ventily

Mimostředový výstup pro plnou vypustitelnost při instalaci na zešikmené ploše víka nádrže.

Ventily – ventily nádrže
Ventily pro dno nádrže

Špičkový aseptický ventil pro dno nádrže. K dispozici v mnoha konfiguracích včetně zakázkového obrobení.

Ventily – ventily nádrže
Ventily bez mrtvého úseku

Pro použití v situacích, kdy je nutné odebírat vzorky, vypouštět, přečerpávat nebo usměrňovat kapalinu z potrubí.

Ventily – ventily nádrže

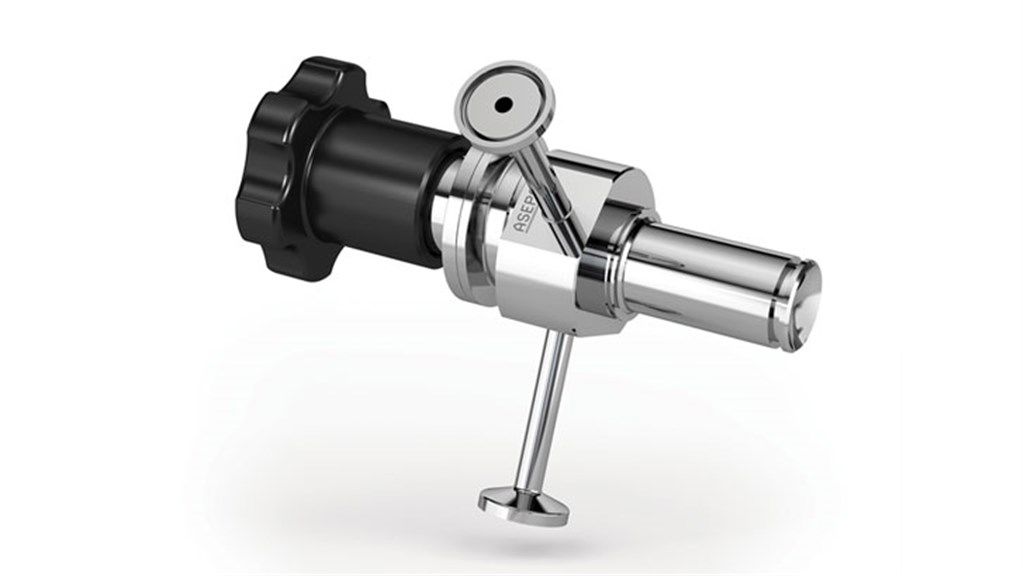

Ventily I-Sample

Navrženo pro čištění CIP/SIP s průtokem komorou přes 1/4- až 1/2palcové otvory, což zajišťuje vždy skutečně reprezentativní vzorek.

Ventily – vzorkování

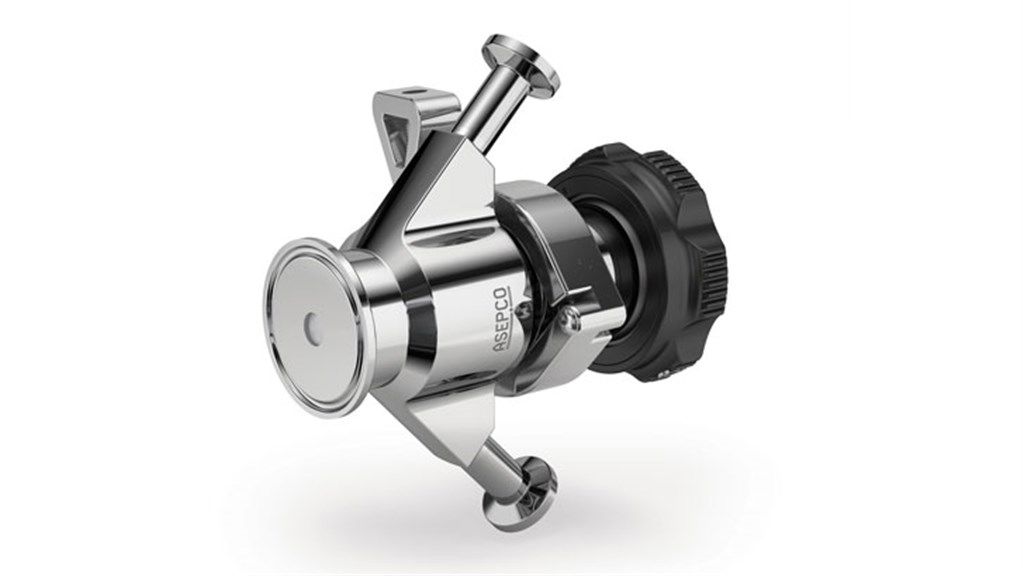

Vzorkovací ventily
