Глави на помпи

Глави на помпата от серия 400/M и N

Организирайте демонстрация

Преглед

400/MN бандажни глави на помпата

Тази проста помпа използва тръбни елементи и Луер конектори за лесно монтиране и замяна, особено когато се монтира вътре в инструменти. Тръбопроводът е напълно затворен в корпуса. Поддържайки се от сачмени лагери, валът на помпата осигурява дълъг живот на мотора.

400/M едноканална глава на помпата

Един канал на глава на помпата и до четири глави на помпата могат да бъдат бандажирани заедно за един и същ двигател. Максимум четири канала предлагат голяма гъвкавост за многоканални приложения.

400/N двуканална глава на помпата

Два канала на глава на помпата и до четири глави на помпата могат да бъдат бандажирани заедно за един и същ двигател, предлагайки осем канала общо.

Характеристики и предимства

От един до осем канала в компактен дизайн
400/M работи с тръби с дебелина на стената 1,6 мм и Луер конектори
400/N работи с тръби с дебелина на стената 1,0 мм и назъбени фитинги
Пълна помпа с мотор, или само като глава на помпата
Главата на помпата се предлага в PVDF за по-голяма химическа съвместимост

Техническо резюме

Макс. дебит непрекъснат	260 мл/мин
Тип на помпата	Монтиран на панел

Производителност

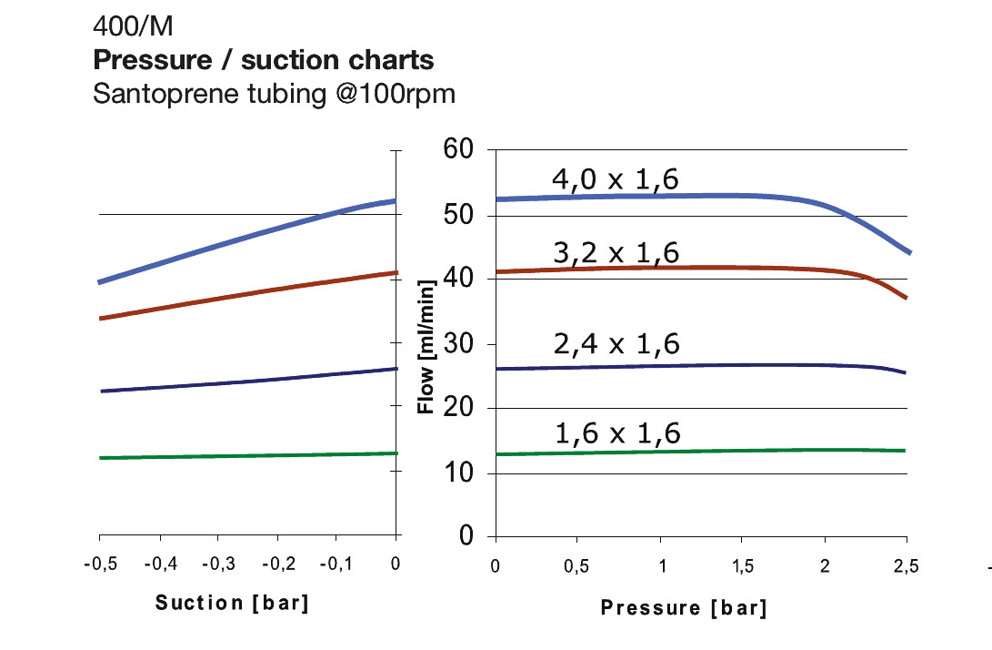

400/M1 глава на помпата производителност

400M глави на помпата

Дебити (мл/мин)
Отвор на тръбата (мм)	мл/оборот	Максимален непрекъснат поток
1,6	0,13	65
2,4	0,26	130
3,2	0,41	200
4	0,52	260

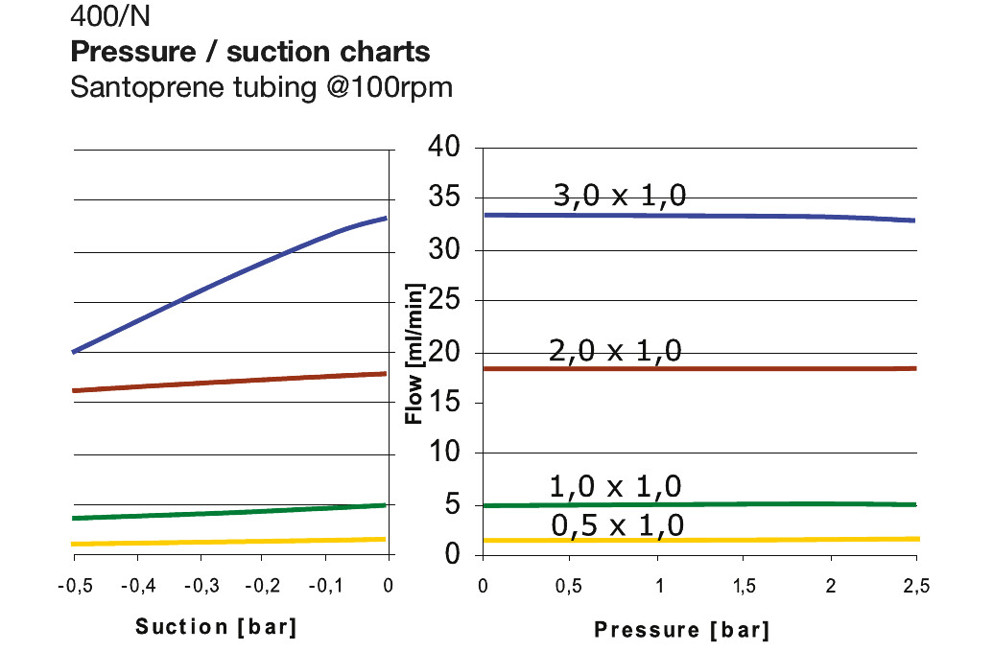

400/N2 глава на помпата производителност

400N глави на помпата

Дебити (мл/мин)
Отвор на тръбата (мм)	мл/оборот	Максимален непрекъснат поток
0,5	0,013	7
1	0,05	25
2	0,18	90
3	0,33	150

Спецификации

Технически спецификации

	400/M1 глава на помпата	400/M2 глава на помпата	400/M3 глава на помпата	400/M4 глава на помпата	400/N2 глава на помпата	400/N4 глава на помпата	400/N6 глава на помпата	400/N8 глава на помпата
Брой канали	1	2	3	4	2	4	6	8
Макс. дебит непрекъснат	260 мл/мин
Максимална работна скорост	350 об./мин.	350 об./мин.	350 об./мин.	350 об./мин.	200 об./мин.	200 об./мин.	200 об./мин.	200 об./мин.
Работен температурен диапазон	-10 °C до 45 °C	-10 °C до 45 °C	-10 °C до 45 °C	-10 °C до 45 °C	-10 °C до 45 °C	-10 °C до 45 °C	-10 °C до 45 °C	-10 °C до 45 °C
Тип на помпата	Монтиран на панел	Монтиран на панел	Монтиран на панел	Монтиран на панел	Монтиран на панел	Монтиран на панел	Монтиран на панел	Монтиран на панел
Съвместим размер на отвора на тръбата	1.6, 2.4, 3.2, 4 mm	1.6, 2.4, 3.2, 4 mm	1.6, 2.4, 3.2, 4 mm	1.6, 2.4, 3.2, 4 mm	0.5, 1, 2, 3 mm	0.5, 1, 2, 3 mm	0.5, 1, 2, 3 mm	0.5, 1, 2, 3 mm
Съвместима дебелина на стената на тръбата	1.6 mm	1.6 mm	1.6 mm	1.6 mm	1 mm	1 mm	1 mm	1 mm

400/M1 глава на помпата размери

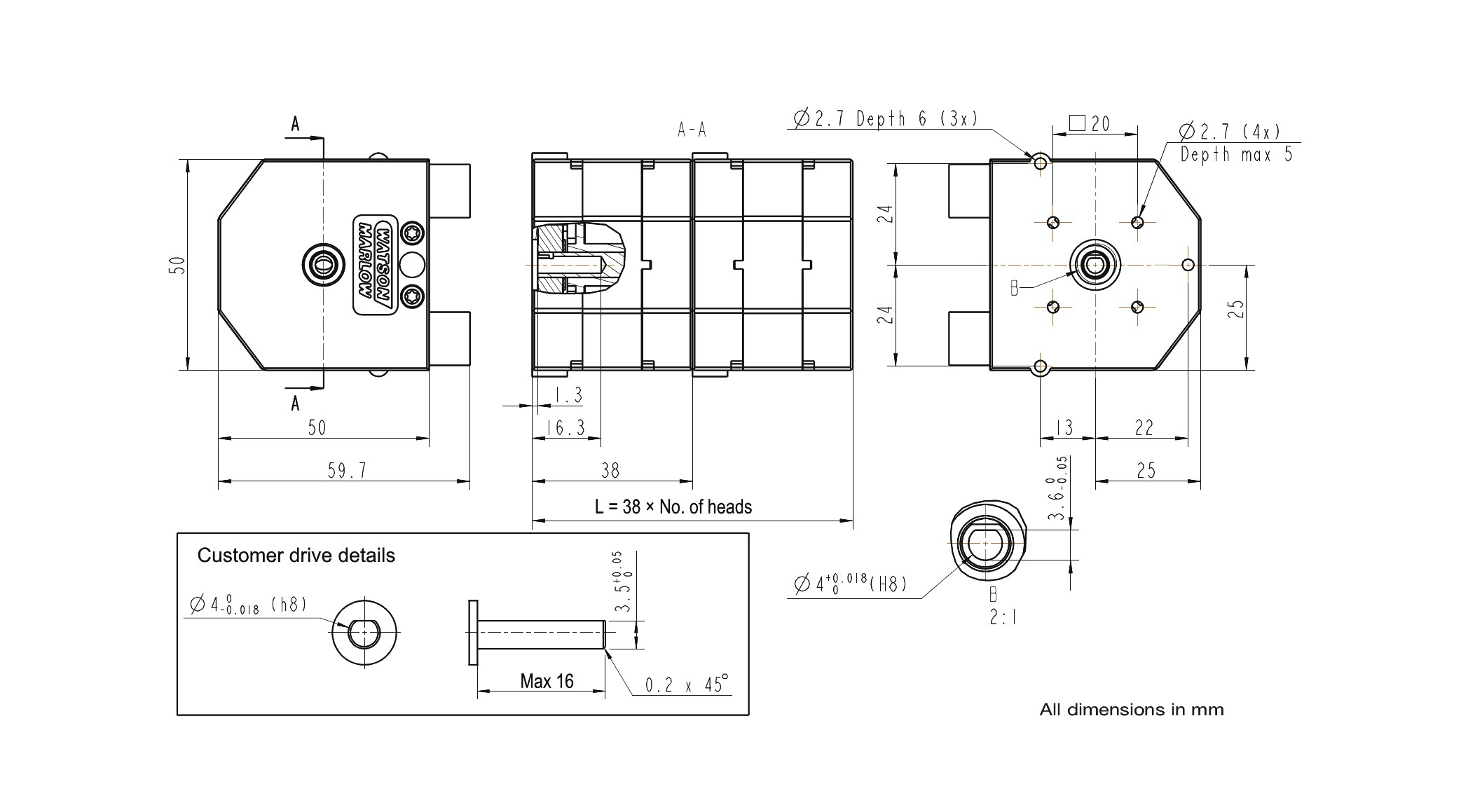

400/M2 глава на помпата размери

400/M3 глава на помпата размери

400/M4 глава на помпата размери

400/N2 глава на помпата размери

400/N4 глава на помпата размери

400/N6 глава на помпата размери

400/N8 глава на помпата размери

Конструктивни материали

Възел на тялото на главата на помпата	PVDF, Ацетал (сив)
Канал на главата на помпата	PVDF, Ацетал (сив)
Възел на ролката на главата на помпата	PVDF, Ацетал (черен)
Възел на ротора на главата на помпата	PVDF, Ацетал (черен), Неръждаема стомана

Посочената информация обхваща целия диапазон. За подробни спецификации на отделните модели/компоненти, вижте ръководството за потребителя или се свържете с представител на WMFTS.

Литература

Спецификации

400 M3 pumphead datasheet (EN).pdf
PDF - 865,4kb
400 N6 pumphead datasheet (EN).pdf
PDF - 857,5kb
400 N4 pumphead datasheet (EN).pdf
PDF - 857,2kb
400 N2 pumphead datasheet (EN).pdf
PDF - 860,5kb
400 N8 pumphead datasheet (EN).pdf
PDF - 858,4kb
400 M4 pumphead datasheet (EN).pdf
PDF - 866,9kb
400 M1 pumphead datasheet (EN).pdf
PDF - 851,3kb
400 M2 pumphead datasheet (EN).pdf
PDF - 852,7kb

Информация за поръчка

Продуктови кодове

400/M1 глава на помпата продуктови кодове

Канали	Необх. въртящ момент, бипренов тръбопровод	Необх. въртящ момент, силиконов тръбопровод	Стандартен код на част	Код на част PVDF
1	150mNm	130mNm	043.001M.E1C	043.001M.E1P
2	270mNm	240mNm	043.001M.E2C	043.001M.E2P

400/N2 глава на помпата продуктови кодове

Канали	Необх. въртящ момент, бипренов тръбопровод	Необх. въртящ момент, силиконов тръбопровод	Стандартен код на част	Код на част PVDF
1	250mNm	220mNm	043.001N.N2C	043.001N.N2P
2	450mNm	400mNm	043.001N.N4C	043.001N.N4P
