Помпи със среден дебит от серия 300
Емблематични помпи със завъртаща се горна част за дебити до 2 000 мл/мин. С възможност за разширение до 6 канала.
Помпи - помпи с панелен монтаж
Глави на помпи
Глави на помпата със завъртаща се горна част от серия 300
Преглед

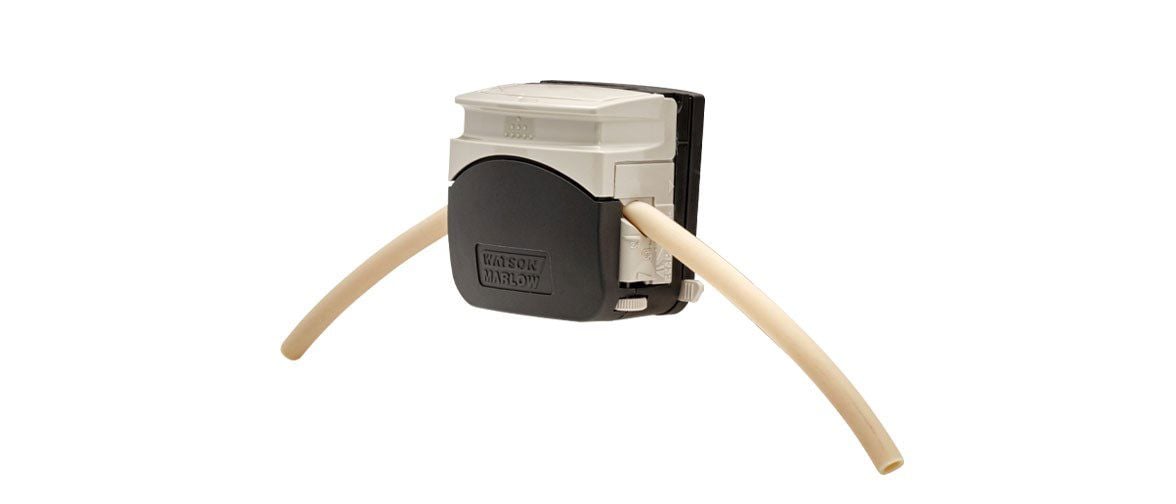

Едноканални глави на помпата от серия 300
Серията 300 съчетава производителност, практичност и дизайн. Със своя емблематичен дизайн със завъртаща се горна част това е представляващ индустриален стандарт OEM продукт при медицински изделия, био технологии и диагностични приложения и е много популярен също в много други приложения.
Предлагат се като глави на помпи само за клиенти, които желаят да определят свой собствен мотор/управление. Във версии с три, четири, шест и осем ролки. Повече ролки за по-голяма точност и намалена пулсация. Триролковата глава на помпата 313 предлага максимални потоци. Голяма гъвкавост с девет размера на тръбопровода в много различни материали за тръби. Осигуряване на потоци до 2 л/мин непрекъснато или 3 л/мин периодично. Здрави IXEF формовани глави на помпата, които се предлагат в гама от цветове.
Характеристики и предимства
- Емблематичният дизайн със завъртаща се горна част и безпроблемното зареждане на тръби го правят това най-популярният избор в много медицински приложения и приложения нагоре по веригата за клетъчни култури
- Главите на помпата могат да бъде удължени, за да се осигурят до шест отделни канала в зависимост от въртящия момент на задвижването
- Версиите с три и четири ролки са най-популярни. До осем ролки са възможни за най-ниска пулсация и най-голяма точност
Техническо резюме
| Макс. дебит непрекъснат | 2000 мл/мин |
| Тип на помпата | Монтиран на панел, С корпус |
Производителност
313D глава на помпата производителност
313D глава на помпата
| 313 глави на помпата за бързо натоварване (три ролки) за непрекъснат тръбопровод със стена 1,6 мм — Дебити (мл/мин) | |||
|---|---|---|---|
| Отвор на тръбата | (мл/оборот) | Максимален непрекъснат поток (мл/мин) | Максимален периодичен поток (мл/мин) |
| 0,5 | 0,03 | 12 | 18 |
| 0,8 | 0,06 | 24 | 36 |
| 1,6 | 0,26 | 104 | 156 |
| 3,2 | 1 | 400 | 600 |
| 4,8 | 2,2 | 880 | 1320 |
| 6,4 | 3,6 | 1400 | 2160 |
| 8 | 5 | 2000 | 3000 |
| Тръбопровод с дебелина на стената 1,6 мм | |||||||
|---|---|---|---|---|---|---|---|
| Отвор на тръбата (мм) | 0,5 | 0,8 | 1,6 | 3,2 | 4,8 | 6,4 | 8,0 |
| Максимална постоянна скорост (об/мин) | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| Максимална периодична скорост (об/мин) | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| С марпренов тръбопровод | |||||||
| Изисква се въртящ момент до 0,5 бара кгсм | 1,4 | 1,4 | 2,0 | 2,8 | 4,2 | 4,8 | 6,3 |
| Изисква се въртящ момент до 2,0 бара кгсм | 1,5 | 1,5 | 2,1 | 4,0 | 6,1 | 6,8 | 7,8 |
| Максимално непрекъснато налягане; бар | 2,0 | 2,0 | 2,0 | 2,0 | 1,3 | 1,3 | 1,3 |
| Максимално периодично налягане; бар | 3,0 | 3,0 | 3,0 | 2,5 | 2,0 | 2,0 | 1,7 |
| Със силиконови тръби | |||||||
| Изисква се въртящ момент до 0,5 бара кгсм | 1,1 | 1,1 | 1,7 | 2,3 | 2,9 | 3,5 | 4,0 |
| Изисква се въртящ момент до 2,0 бара кгсм | 1,5 | 1,5 | 2,1 | 3,2 | 4,3 | 5,2 | 6,7 |
| Максимално непрекъснато налягане; бар | 2,0 | 2,0 | 1,5 | 1,5 | 1,0 | 1,0 | 1,0 |
| Максимално периодично налягане; бар | 2,5 | 2,5 | 2,0 | 2,0 | 1,3 | 1,3 | 1,3 |
314D глава на помпата
| 314 глави на помпата за бързо натоварване (четири ролки) за непрекъснат тръбопровод със стена 1,6 мм — Дебити (мл/мин) | |||
|---|---|---|---|
| Отвор на тръбата | (мл/оборот) | Максимален непрекъснат поток (мл/мин) | Максимален периодичен поток (мл/мин) |
| 0,5 | 0,03 | 9,0 | 18 |
| 0,8 | 0,06 | 18 | 36 |
| 1,6 | 0,25 | 75 | 150 |
| 3,2 | 0,85 | 255 | 510 |
| 4,8 | 1,9 | 570 | 1140 |
| 6,4 | 3,0 | 900 | 1800 |
| 8,0 | 4,0 | 1200 | 2400 |
Спецификации
Технически спецификации
| 313D глава на помпата | 314D глава на помпата | |
|---|---|---|
| Брой канали | 1 | 1 |
| Брой ролки | 3 | 4 |
| Макс. дебит непрекъснат | 2000 мл/мин | 1200 мл/мин |
| Макс. дебит периодичен | 3000 мл/мин | 2400 мл/мин |
| Макс. непрекъсната работна скорост | 400 об./мин. | 400 об./мин. |
| Тип на помпата | Монтиран на панел, С корпус | Монтиран на панел, С корпус |
| Съвместим размер на отвора на тръбата | 1.6, 3.2, 4.8, 6.4, 8 mm | 1.6, 3.2, 4.8, 6.4, 8 mm |
| Съвместима дебелина на стената на тръбата | 1.6, 2.4 mm | 1.6, 2.4 mm |

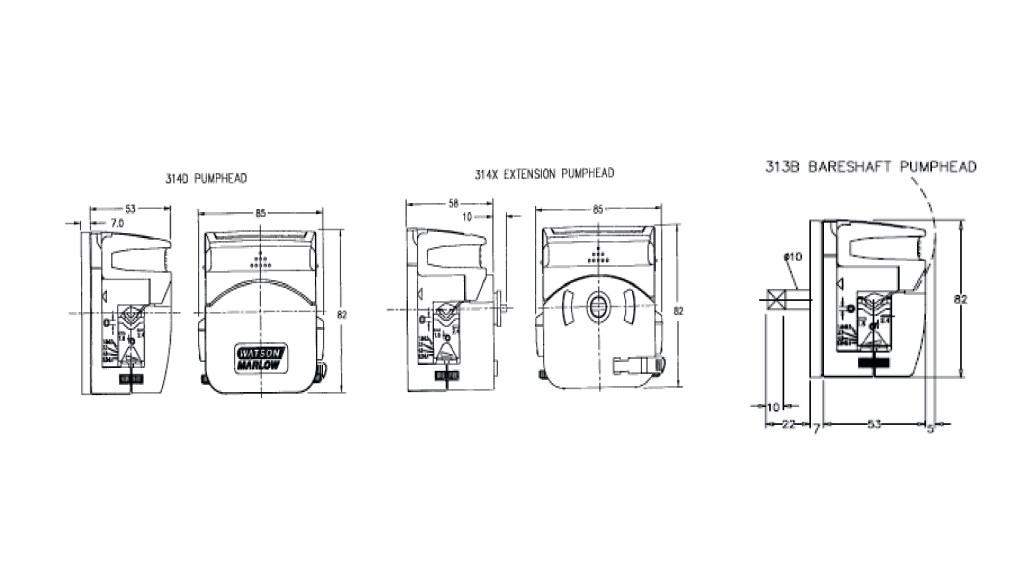

313D глава на помпата размери

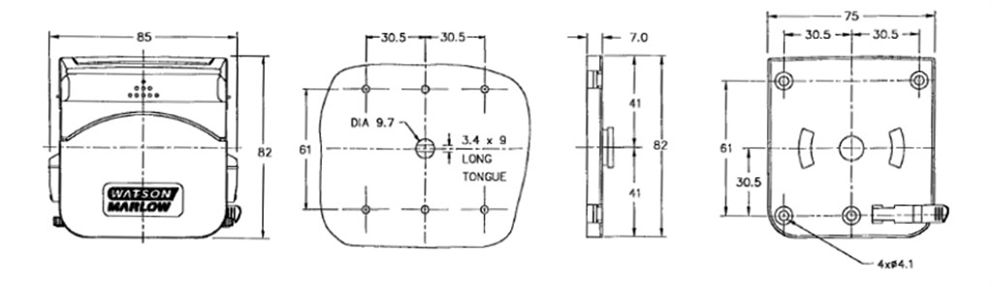

314D глава на помпата размери
Конструктивни материали
| Лагери | Въглеродна стомана |
| Възел на тялото на главата на помпата | Неръждаема стомана, Полиакриламид—IXEF (PARA), Полипропилен със стъклен пълнеж |
| Канал на главата на помпата | Полиакриламид—IXEF (PARA) |
| Възел на ролката на главата на помпата | Найлон 6 с пълнеж от MOS2 (Нилатрон) |
| Възел на ротора на главата на помпата | Електролитна никелирана закалена стомана, Найлон със стъклен пълнеж |
Посочената информация обхваща целия диапазон. За подробни спецификации на отделните модели/компоненти, вижте ръководството за потребителя или се свържете с представител на WMFTS.
Литература
Спецификации
-
314D A pumphead datasheet (EN).pdf
PDF - 646,3kb -
313D A pumphead datasheet (EN).pdf
PDF - 260,4kb -
313D pumphead datasheet (EN).pdf
PDF - 1mb -
314D pumphead datasheet (EN).pdf
PDF - 1mb
Ръководства
-
313, 314 Pumphead Quick Start Guide (EN).pdf
PDF - 1010,5kb -
300 Series pumpheads ATEX Directive (2014-34-EU).pdf
PDF - 5,2mb
Информация за поръчка
Продуктови кодове
313D глава на помпата продуктови кодове
| Триролкови 1,6 мм дебелина на стената на тръбопровода | ||||||
|---|---|---|---|---|---|---|
| Описание | Код на частта | |||||
| Настройка на скобата | 313D | 313X | 313B | 313XB | 313DW | 313BW |
| Променлива | 033.3411.000 | 033.3431.000 | 033.3421.000 | 033.3441.000 | 033.3451.000 | 033.3461.000 |
| 0,5-1,6 | 033.3411.00c | 033.3431.00c | 033.3421.00c | 033.3441.00c | 033.3451.00c | 033.3461.00c |
| 3,2 | 033.3411.00f | 033.3431.00f | 033.3421.00f | 033.3441.00f | 033.3451.00f | 033.3461.00f |
| 4,8 | 033.3411.00k | 033.3431.00k | 033.3421.00k | 033.3441.00k | 033.3451.00k | 033.3461.00k |
| 6,4-8,0 | 033.3411.00n | 033.3431.00n | 033.3421.00n | 033.3441.00n | 033.3451.00n | 033.3461.00n |
| Триролкови 2,4 мм дебелина на стената на тръбопровода | ||||||
|---|---|---|---|---|---|---|
| Описание | Код на частта | |||||
| Настройка на скобата | 313D2 | 313X2 | 313B2 | 313XB2 | 313DW2 | 313BW2 |
| Променлива | 033.3511.000 | 033.3531.000 | 033.3521.000 | 033.3541.000 | 033.3551.000 | 033.3561.000 |
| 0,5-1,6 | 033.3511.00c | 033.3531.00c | 033.3521.00c | 033.3541.00c | 033.3551.00c | 033.3561.00c |
| 3,2 | 033.3511.00f | 033.3531.00f | 033.3521.00f | 033.3541.00f | 033.3551.00f | 033.3561.00f |
| 4,8 | 033.3511.00k | 033.3531.00k | 033.3521.00k | 033.3541.00k | 033.3551.00k | 033.3561.00k |
| 6,4 | 033.3511.00n | 033.3531.00n | 033.3521.00n | 033.3541.00n | 033.3551.00n | 033.3561.00n |
314D глава на помпата продуктови кодове
| Четириролкови 1,6 мм дебелина на стената на тръбопровода | ||||||
|---|---|---|---|---|---|---|
| Описание | Код на частта | |||||
| Настройка на скобата | 314D | 314X | 314B | 314XB | 314DW | 314BW |
| Променлива | 033.4411.000 | 033.4431.000 | 033.4421.000 | 033.4441.000 | 033.4451.000 | 033.4461.000 |
| 0,5-1,6 | 033.4411.00C | 033.4431.00C | 033.4421.00C | 033.4441.00C | 033.4451.00C | 033.4461.00C |
| 3,2 | 033.4411.00F | 033.4431.00F | 033.4421.00F | 033.4441.00F | 033.4451.00F | 033.4461.00F |
| 4,8 | 033.4411.00K | 033.4431.00K | 033.4421.00K | 033.4441.00K | 033.4451.00K | 033.4461.00K |
| 6,4-8,0 | 033.4411.00N | 033.4431.00N | 033.4421.00N | 033.4441.00N | 033.4451.00N | 033.4461.00N |
| Четириролкови 2,4 мм дебелина на стената на тръбопровода | ||||||
|---|---|---|---|---|---|---|
| Описание | Код на частта | |||||
| Настройка на скобата | 314D2 | 314X2 | 314B2 | 314XB2 | 314DW2 | |
| Променлива | 033.4511.000 | 033.4531.000 | 033.4521.000 | 033.4541.000 | 033.4551.000 | 033.4561.000 |
| 0,5-1,6 | 033.4511.00C | 033.4531.00C | 033.4521.00C | 033.4541.00C | 033.4551.00C | 033.4561.00C |
| 3,2 | 033.4511.00F | 033.4531.00F | 033.4521.00F | 033.4541.00F | 033.4551.00F | 033.4561.00F |
| 4,8 | 033.4511.00K | 033.4531.00K | 033.4521.00K | 033.4541.00K | 033.4551.00K | 033.4561.00K |
| 6,4 | 033.4511.00N | 033.4531.00N | 033.4521.00N | 033.4541.00N | 033.4551.00N | 033.4561.00N |
