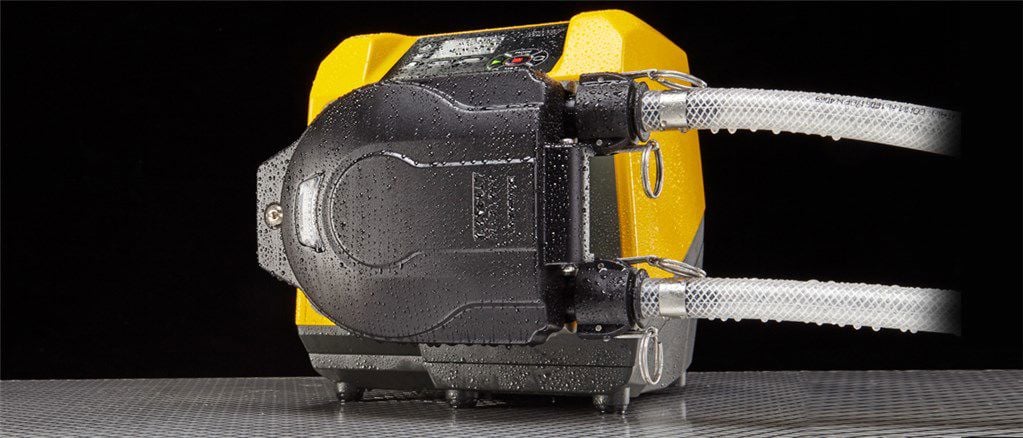

Помпа с корпус от серия 600

Организирайте демонстрация
Организирайте демонстрация

Преглед

Процесни помпи от серия 630

Процесните помпи от серия 630 предлагат четири опции на задвижване, цветен дисплей и интуитивни структури на менюто, които осигуряват визуална индикация за състоянието и минимални натискания на клавиши.

Дебити от 0,001 л/мин (0,0002 галони САЩ в час) до 18 л/мин (4,76 галони САЩ в час) в зависимост от модела и опциите за главата на помпата/тръбопровода.

Опции за главата на помпата се предлагат стандартно (други налични при поискване):

  • 620R главата на помпата за непрекъсната тръба
  • 620RE и 620RE4 глави на помпата за тръбни елементи
  • 620L и 620LG двуканални глави на помпата с ниска пулсация

Характеристики и предимства

  • Цветен дисплей и интуитивна структура на менюто осигурява показване на статус и минимално натискане на клавиши
  • Дебити от 0,001 л/мин (0,0002 галони САЩ в час) до 18 л/мин (4,76 галони САЩ в час) в зависимост от модела и опциите за главата на помпата/тръбопровода
  • Предлагат се глави на помпи 620R, 620RE, 620RE4, 620L и 620LG
  • 2 650:1 обхват на управление на оборотите от 0,1 об./мин. до 265 об./мин. с нарастване от 0,1 об./мин.
  • Клавиатурата включва заключване с PIN код с 3 нива на сигурност
  • Налични помпи с корпус IP31 (NEMA 2) и IP66 (NEMA 4X)
  • Двойно напрежение, 115 V/230 V 50/60 Hz
  • Дистанционни аналогови/цифрови, RS232, RS485, PROFIBUS®, PROFINET®, SCADA и Ethernet/IP™ опции за управление

Техническо резюме

Максимален дебит 18 л/мин
Мин. дебит0.001 л/мин
Максимален дебит301 Галони САЩ в час
Мин. дебит0.02 Галони САЩ в час
Контролно съотношение на скорост на задвижването2650:1
Работен температурен диапазон 5 °C до 40 °C
Работен температурен диапазон 41 °F до 104 °F
Типове управлениеEtherNet/IP™, Profibus®, Profinet®, RS232, RS485, SCADA, Дистанционен аналогов/цифров
СтандартиCE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (за тръбопровод от марпрен и LoadSure елементи)
Защита срещу проникване на задвижванетоIP31, IP66, NEMA 2, NEMA 4X
Захранване на задвижването100 V до 120 V/200 V до 240 V 1-фазен 50/60 Hz 250 VA
Съвместим размер на отвора на тръбата 6.4, 8, 9.6, 12, 12.7, 15.9, 16, 17 mm

Таблицата с техническото резюме посочва функциите, които са налични в рамките на гамата. Вж. раздела „Спецификации“ за специфична информация за модела.

Споделяне

Производителност

630 Задвижване с 620R глава на помпата производителност

620R двуролкови глави на помпата за непрекъснат тръбопровод с дебелина на стената 3,2 мм — Отвор на тръбата и дебити — л/мин (галони САЩ в час)
Материал на тръбата Скорост 6,4 mm 9,6 mm 12,7 mm 15,9 mm
Marprene® TL, Bioprene® TL 0,1-265 об/мин 0,001–3,4 (0,02– 53,9) 0,003-6,6 (0,05– 105) 0,004-11 (0,06– 174) 0,005-12 (0,08– 190)
Pumpsil® 0,1-265 об/мин 0,001-3,2 (0,02– 50,7) 0,003–6,9 (0,05–109) 0,004-11 (0,06– 174) 0,01-15 (0,16– 238)
GORE® STA-PURE® тръбопровод за помпа – серия PFL 0,1-265 об/мин 0,001-3,2 (0,02– 50,7) 0,003-6,6 (0,05– 105) 0,004-11 (0,06– 174) 0,006-16 (0,1– 254)
PureWeld® XL 0,1-265 об/мин Неприложимо 0,01–6,7 (0,16–106) 0,02–11 (0,32–174) 0,03–18 (0,43–285)

630 Задвижване с 620RЕ глава на помпата производителност

620RE двуролкови глави на помпи с ниска пулсация LoadSure елементи — Отвор на тръбата и дебити — л/мин (галони САЩ в час)
Материал на тръбата Скорост 12 mm 17 mm
Marprene® TM, Bioprene® TM 0,1-265 об/мин 0,004–9,8 (0,06–155) 0,01-16 (0,16– 254)
Marprene® TL, Bioprene® TL 0,1-265 об/мин 0,004-11 (0,06– 174) 0,01-18 (0,16– 285)
Pumpsil® 0,1-265 об/мин 0,004-10 (0,06– 159) 0,01-16 (0,16– 254)
GORE® STA-PURE® тръбопровод за помпа – серия PFL 0,1-265 об/мин 0,004-11 (0,06– 174) 0,01-19 (0,16– 301)

630 Задвижване с 620RЕ4 глава на помпата производителност

620RE4 четириролкови глави на помпи с ниска пулсация LoadSure елементи — Отвор на тръбата и дебити — л/мин (галони САЩ в час)
Материал на тръбата Скорост 12 mm 17 mm
Marprene® TM, Bioprene® TM 0,1-265 об/мин 0,003–8,3 (0,05–132) 0,004-11 (0,06-174)
Marprene® TL, Bioprene® TL 0,1-265 об/мин 0,003–8,3 (0,05–132) 0,005-12 (0,08-190)
Pumpsil® 0,1-265 об/мин 0,003-8,7 (0,05-138) 0,004-11 (0,06-174)
GORE® STA-PURE® тръбопровод за помпа – серия PFL 0,1-265 об/мин 0,003-9 (0,05-143) 0,005-13 (0,08-206)

630 Задвижване с 620L глава на помпата производителност

620L двуканални глави на помпи с ниска пулсация LoadSure елементи — Отвор на тръбата и дебити — л/мин (галони САЩ в час)
Материал на тръбата Скорост Y-образен елемент на тръбопровода Непрекъсната тръба (поток по канал - максимум 2 канала)
8,0 mm 12,0 mm 16,0 mm 8,0 mm 12,0 mm 16,0 mm
Pumpsil® 0,1-265 об/мин 0,002-4,4 (0,03-69,7) 0,003-8,5 (0,05-135) 0,005-11,5 (0,08-182) 0,001-2,2 (0,02-34,9) 0,002-4,3 (0,03-68,2) 0,003-5,8 (0,05-91,9)
Marprene® , Bioprene® 0,1-265 об/мин 0,002-4,5 (0,03-71,3) 0,003-8,0 (0,05-127) 0,005-11,3 (0,08-179) 0,001-2,3 (0,02-36,5) 0,002-4,0 (0,03-63,4) 0,003-5,7 (0,05-90,3)
GORE® STA-PURE® тръбопровод за помпа от серия PFL, GORE® STA-PURE® Тръбопровод на помпа от серия PCS (само 620LG глава на помпата) 0,1-265 об/мин 0,002-5,2 (0,03-82,4) 0,003-9,0 (0,05-143) 0,005-12,4 (0,08-197) 0,001-2,6 (0,02-41,2) 0,002-4,5 (0,03-71,3) 0,003-6,7 (0,05-106)

630 Задвижване с 620LG глава на помпата производителност

620LG двуканални глави на помпи с ниска пулсация за GORE®STA-PURE LoadSure елементи — Отвор на тръбата и дебити — л/мин (галони САЩ в час)
Материал на тръбата Скорост Y-образен елемент на тръбопровода Непрекъсната тръба (поток по канал - максимум 2 канала)
8,0 mm 12,0 mm 16,0 mm 8,0 mm 12,0 mm 16,0 mm
GORE® STA-PURE® тръбопровод за помпа от серия PFL, GORE® STA-PURE® Тръбопровод на помпа от серия PCS (само 620LG глава на помпата) 0,1-265 об/мин 0,002-5,2 (0,03-82,4) 0,003-9,0 (0,05-143) 0,005-12,4 (0,08-197) 0,001-2,6 (0,02-41,2) 0,002-4,5 (0,03-71,3) 0,003-6,7 (0,05-106)

Спецификации

Технически спецификации

630 Задвижване с 620R глава на помпата630 Задвижване с 620RЕ глава на помпата630 Задвижване с 620RЕ4 глава на помпата630 Задвижване с 620L глава на помпата630 Задвижване с 620LG глава на помпата
Брой ролки на глава на помпата2 2 4
Брой канали на глава на помпата1 1 1 2 2
Диапазон на дебита0.001 л/мин до 18 л/мин0.004 л/мин до 18 л/мин0.003 л/мин до 13 л/мин0.002 л/мин до 13.3 л/мин0.002 л/мин до 13.3 л/мин
Диапазон на дебита0.02 USGPH до 285 Галони САЩ в час0.06 USGPH до 301 Галони САЩ в час0.05 USGPH до 206 Галони САЩ в час0.03 USGPH до 211 Галони САЩ в час0.03 USGPH до 211 Галони САЩ в час
Диапазон на дебита0.0002 USGPM до 4.76 галони САЩ в минута0.0002 USGPM до 4.76 галони САЩ в минута0.0002 USGPM до 4.76 галони САЩ в минута0.0002 USGPM до 4.76 галони САЩ в минута0.0002 USGPM до 4.76 галони САЩ в минута
Контролно съотношение на скорост на задвижването2650:1 2650:1 2650:1 2650:1 2650:1
Скорост на задвижването 0.1 - 265 об./мин.0.1 - 265 об./мин.0.1 - 265 об./мин.0.1 - 265 об./мин.0.1 - 265 об./мин.
Работен температурен диапазон 5 °C до 40 °C5 °C до 40 °C5 °C до 40 °C5 °C до 40 °C5 °C до 40 °C
Работен температурен диапазон 41 °F до 104 °F41 °F до 104 °F41 °F до 104 °F41 °F до 104 °F41 °F до 104 °F
Тегло19.6 - 20.5 кг19.6 - 20.5 кг20.1 - 21 кг24.3 - 25.2 кг24.3 - 25.2 кг
Тегло43.2 - 45.2 фунтове43.2 - 45.2 фунтове44.3 - 46.3 фунтове53.6 - 55.6 фунтове53.6 - 55.6 фунтове
Тегло на задвижването 16.5, 17.4 кг16.5, 17.4 кг16.5, 17.4 кг16.5, 17.4 кг16.5, 17.4 кг
Тегло на задвижването 36.4, 38.5 фунтове36.4, 38.5 фунтове36.4, 38.5 фунтове36.4, 38.5 фунтове36.4, 38.5 фунтове
Тегло на модула NEMA0.9 кг0.9 кг0.9 кг0.9 кг0.9 кг
Тегло на модула NEMA2 фунтове2 фунтове2 фунтове2 фунтове2 фунтове
Типове управлениеEtherNet/IP™, Profibus®, Profinet®, RS232, RS485, SCADA, Дистанционен аналогов/цифров EtherNet/IP™, Profibus®, Profinet®, RS232, RS485, SCADA, Дистанционен аналогов/цифров EtherNet/IP™, Profibus®, Profinet®, RS232, RS485, SCADA, Дистанционен аналогов/цифров EtherNet/IP™, Profibus®, Profinet®, RS232, RS485, SCADA, Дистанционен аналогов/цифров EtherNet/IP™, Profibus®, Profinet®, RS232, RS485, SCADA, Дистанционен аналогов/цифров
Опции за управление на задвижванетоBp, BpN, Du, DuN, DuS, En, EnN, Pn, PnN, S, SN, U, UN, US Bp, BpN, Du, DuN, DuS, En, EnN, Pn, PnN, S, SN, U, UN, US Bp, BpN, Du, DuN, DuS, En, EnN, Pn, PnN, S, SN, U, UN, US Bp, BpN, Du, DuN, En, EnN, Pn, PnN Bp, BpN, Du, DuN, En, EnN, Pn, PnN
СтандартиCE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (за тръбопровод от марпрен и LoadSure елементи) CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (за тръбопровод от марпрен и LoadSure елементи) CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (за тръбопровод от марпрен и LoadSure елементи) CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (за тръбопровод от марпрен и LoadSure елементи) CE, cETLus, C-Tick, IRAM, NSF/ANSI 61 (за тръбопровод от марпрен и LoadSure елементи)
Защита срещу проникване на задвижванетоIP31, IP66, NEMA 2, NEMA 4X IP31, IP66, NEMA 2, NEMA 4X IP31, IP66, NEMA 2, NEMA 4X IP31, IP66, NEMA 2, NEMA 4X IP31, IP66, NEMA 2, NEMA 4X
Влажност на задвижването(Кондензация) 10 до 100 % отн. влажност (Кондензация) 10 до 100 % отн. влажност (Кондензация) 10 до 100 % отн. влажност (Кондензация) 10 до 100 % отн. влажност (Кондензация) 10 до 100 % отн. влажност
Шум от задвижването<70 dB(A) на 1 m <70 dB(A) на 1 m <70 dB(A) на 1 m <70 dB(A) на 1 m <70 dB(A) на 1 m
Макс. надморска височина2000 m2000 m2000 m2000 m2000 m
Захранване на задвижването100 V до 120 V/200 V до 240 V 1-фазен 50/60 Hz 250 VA 100 V до 120 V/200 V до 240 V 1-фазен 50/60 Hz 250 VA 100 V до 120 V/200 V до 240 V 1-фазен 50/60 Hz 250 VA 100 V до 120 V/200 V до 240 V 1-фазен 50/60 Hz 250 VA 100 V до 120 V/200 V до 240 V 1-фазен 50/60 Hz 250 VA
Съвместим размер на отвора на тръбата 6.4, 9.6, 12.7, 15.9 mm12, 17 mm12, 17 mm8, 12, 16 mm8, 12, 16 mm

630 Задвижване с 620R глава на помпата размери

630 Задвижване с 620RЕ глава на помпата размери

630 Задвижване с 620RЕ4 глава на помпата размери

630 Задвижване с 620L глава на помпата размери

630 Задвижване с 620LG глава на помпата размери

Конструктивни материали

ЛагериВъглеродна стомана
Задвижващ валНеръждаема стомана 440С
Корпус на задвижванетоОтлят под налягане алуминий LM24, Отлят под налягане алуминий LM6
Покритие на корпуса на задвижванетоВъншно полиестерно прахово покритие
Възел направляваща ролкаНайлон 6 с пълнеж от MOS2 (Нилатрон), Неръждаема стомана 303, Неръждаема стомана 316
Клавиатура на задвижването/HMIПолиестер
Предни и задни плочи на главата на помпатаАлуминиева сплав HS30
Задна затваряща плоча на задвижванетоНеръждаема стомана 316
Възел на тялото на главата на помпатаАлуминиева сплав NS4 анодизирана, Външно полиестерно прахово покритие, Отлят под налягане алуминий LM24, Полиестерно епоксидно прахово покритие, Прахово боядисан алуминий LM24, Предварително третиране с Алокром
Предпазител на главата на помпатаВъншно полиестерно прахово покритие, Отлят под налягане алуминий LM24, Предварително третиране с Алокром
Възел на ролката на главата на помпатаНайлон 6 с пълнеж от MOS2 (Нилатрон), Неръждаема стомана 303, Неръждаема стомана 316, Фортрон 1140L4 (PPS)
Възел на ротора на главата на помпатаАлуминиева сплав HE30, Дюпон Хитрел G5544, Фортрон 1140L4 (PPS)
Канал на главата на помпатаАлуминиева сплав NS4 анодизирана, Прахово боядисан алуминий LM24
ВретенаНеръждаема стомана 303S31
Превключвателно таблоABS PA-765
Възел с тръбна скобаАлуминиева сплав HE30, Полипропилен

Посочената информация обхваща целия диапазон. За подробни спецификации на отделните модели/компоненти, вижте ръководството за потребителя или се свържете с представител на WMFTS.

Управление

Опции за управление

Ключ към модели на задвижване на помпата
630S 630SN 630U 630UN 630Du 630DuN 630Bp 630BpN 630US 630DuS 630En 630EnN 630Pn 630PnN
Стандартен Стандартен IP66 / NEMA 4Х Универсален Универсален IP66 / NEMA 4X Цифров универсален Цифров универсален IP66 / NEMA 4X Помпа с шина / Profibus Помпа с шина / Profibus IP66 / NEMA 4X Универсален SCADA / IP66 / NEMA 4X Цифров универсален SCADA / IP66 / NEMA 4X EtherNet/IP EtherNet/ IP / IP66 / NEMA 4X PROFINET® PROFINET® / IP66 / NEMA 4X



Ръчно управление
Задвижване на помпата 630S 630SN 630U 630UN 630Du 630DuN 630Bp 630BpN 630US 630DuS 630En 630EnN 630Pn 630PnN
Интуитивна клавиатура и цветен дисплей. ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Избор на дисплей за дебита или скоростта ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Пълно калибриране с избор на единици за дебита ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Функция MemoDose ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Устройство за автоматично рестартиране ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Детекция на предпазен изключвател ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Засичане на течове ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Дозиране (мрежово управление) ✔ ✔ ✔ ✔



Дистанционно управление
Задвижвания на помпата 630S 630SN 630U 630UN 630Du 630DuN 630Bp 630BpN 630US 630DuS 630En 630EnN 630Pn 630PnN
Конфигуриращо се стартиране/спиране, детектор на течове и вход за пресостат чрез затваряне на контакт или индустриална логическа схема 5 V TTL или 24 V*** ✔ ✔ ✔ ✔ ✔ ✔
Конфигуриращо се стартиране/спиране, детектор на течове и вход за пресостат чрез индустриална логическа схема 110 V ✔ ✔
Вход за превключване на посоката или превключване автоматично/ръчно чрез затваряне на контакт или индустриална логическа схема 5 V TTL или 24 V ✔ ✔ ✔ ✔
Вход за превключване на посоката или превключване автоматично/ръчно чрез индустриална логическа схема 110 V ✔ ✔
Дистанционно управление на MemoDose (превключване крачно/ръчно или логически вход) ✔ ✔ ✔ ✔
Четири конфигуриращи се цифрови изхода за статуса чрез релета 24 V, 30 W ✔ ✔
Четири конфигуриращи се цифрови изхода за статуса чрез релета 110V ✔ ✔
Меню конфигуриращи се логически изходи ✔ ✔
Дистанционни сензори за налягане/дебит ✔ ✔ ✔ ✔



Аналогово управление на скоростта
Задвижвания на помпата 630S 630SN 630U 630UN 630Du 630DuN 630Bp 630BpN 630US 630DuS 630En 630EnN 630Pn 630PnN
Напълно конфигуриращи се входове; 0-10 V, или 4-20 mA ✔ ✔ ✔ ✔ ✔ ✔
Аналогови изходи; 0-10 V, 4-20 mA ✔ ✔ ✔ ✔ ✔ ✔
Регулируем вход за клавиатура/аналогов (замяна на мембранни помпи) ✔ ✔ ✔
Изходен честотен изход за тахометър; 0-1478Hz ✔ ✔ ✔ ✔
2x сензорни входа 4-20 mA или 0-1000Hz* ✔ ✔ ✔ ✔







Сигурност
Задвижвания на помпата 630S 630SN 630U 630UN 630Du 630DuN 630Bp 630BpN 630US 630DuS 630En 630EnN 630Pn 630PnN
Заключване с PIN код на 3 нива ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔



Мрежова комуникация
Задвижвания на помпата 630S 630SN 630U 630UN 630Du 630DuN 630Bp 630BpN 630US 630DuS 630En 630EnN 630Pn 630PnN
Мрежово управление RS485 ✔ ✔
Мрежово управление RS232 ✔



Цифрови команди до помпата (Profibus / Ethernet/IP)
Задвижвания на помпата 630S 630SN 630U 630UN 630Du 630DuN 630Bp 630BpN 630US 630DuS 630En 630EnN 630Pn 630PnN
PROFIBUS® DP V0 ✔ ✔
PROFINET® (CC-B и Netload клас III) ✔ ✔
EtherNet/IP™ ✔ ✔
Комуникационни скорости от 9,6 kbits/s до 12000 kbits/s ✔ ✔
Скорост на мрежата: 10/100Mbps - работа на пълен дуплекс ✔ ✔
Скорост на мрежата: 100Mbps - работа на пълен дуплекс ✔ ✔
Автоматична детекция на скоростта на шината ✔ ✔
Точка за настройка на скоростта ✔ ✔ ✔ ✔ ✔ ✔
Обратна връзка за скоростта ✔ ✔ ✔ ✔ ✔ ✔
Функция калибриране на дебита ✔ ✔ ✔ ✔ ✔ ✔
Часове работа ✔ ✔ ✔ ✔ ✔ ✔
Оборотомер ✔ ✔ ✔ ✔ ✔ ✔
Засичане на течове ✔ ✔ ✔ ✔ ✔ ✔
Аларма за ниско ниво на течността ✔ ✔ ✔ ✔ ✔ ✔
Диагностична обратна връзка ✔ ✔ ✔ ✔ ✔ ✔
Суматор на дебита ✔ ✔ ✔ ✔
Мащабиране на сензорите ✔ ✔ ✔ ✔
Дозиране (мрежово управление)** ✔ ✔ ✔ ✔

*Гама от поддържани сензори за налягане/дебит на 3-ти производители — вижте списъка със съвместими сензори на www.wmfts.com/literature

**Дозиране (мрежово/ръчно) - съхранява до 100 рецепти локално или чрез мрежово управление. Характеристиките включват обем, дебит, устройство против капене, рампа и забавяне. Стартирайте ги като партиди като използвате локално, мрежово или ръчно управление с клавиатура.

***Ако не виждате опцията, която ви е необходима, се свържете с екипа за инженерни продукти в WML, за да обсъдите въпроса



Литература

Брошури

  1. Industrial EtherNet flyer (BG).pdf
    PDF - 247kb
  2. Industrial process pumps (BG).pdf
    PDF - 1,6mb
  3. Industrial overview (BG).pdf
    PDF - 685,4kb

Спецификации

  1. 630 Drive with 620RE4 pumphead datasheet (BG).pdf
    PDF - 829,5kb
  2. 630 Drive with 620R pumphead datasheet (BG).pdf
    PDF - 1,2mb
  3. 630 Drive with 620RE pumphead datasheet (BG).pdf
    PDF - 817,2kb
  4. 630 Drive with 620LG pumphead datasheet (BG).pdf
    PDF - 809,7kb
  5. 630 Drive with 620L pumphead datasheet (BG).pdf
    PDF - 810,4kb

Ръководства

  1. 630 Bp-BpN manual (BG).pdf
    PDF - 3,6mb
  2. 630 U-UN manual (BG).pdf
    PDF - 5,6mb
  3. 630 Pn-PnN manual (EN).pdf
    PDF - 3,9mb
  4. 630 S-SN manual (BG).pdf
    PDF - 3,6mb
  5. 630 Du-DuN manual (BG).pdf
    PDF - 5,8mb

Други ресурси

  1. Watson-Marlow 530, 630, 730 EtherNet-IP™ and PROFINET® compatible sensor list (EN).pdf
    PDF - 235,2kb
  2. 530 630 730 Pn PnN GSDML compatibility guide.pdf
    PDF - 43,5kb
  3. 530 630 730 En EnN EDS compatibility guide (EN).pdf
    PDF - 44,7kb
  1. 530-630-730-EtherNetIP-pump-rev-2.5.eds
    EDS - 113,9kb
  1. gsdml-v2.4-watson-marlow-530-630-730-profinet-pump-20230316.zip
    ZIP - 5,6kb

Глави на помпи

620RE глава на помпата с тръбен елемент LoadSure

  • 620RE е високопроизводителна, точна, двуролкова глава на помпата с технология за бърза смяна на тръбния елемент LoadSure
  • Стенните елементи с дебелина 4 мм в размери на отвора 12 мм или 17 мм позволяват налягания до 4 бара и дебити до 18 л/мин
  • Елементите се предлагат със санитарни фитинги с тройно затягане; и с фитинги със зъбец и жлеб

620RE4 глава на помпата с тръбен елемент LoadSure

  • 620RE4 високопроизводителна, точна, четириролкова глава на помпата с технология за бърза смяна на тръбния елемент LoadSure
  • Стенните елементи с дебелина 4 мм в размери на отвора 12 мм или 17 мм позволяват налягания до 4 бара и дебити до 13 л/мин с намалена до минимум пулсация
  • Елементите се предлагат със стандартни за индустрията санитарни фитинги с тройно затягане; и с индустриални фитинги със зъбец и жлеб

620R глава на помпата с непрекъсната тръба

  • 620R главата на помпата съдържа непрекъсната тръба с 3,2 мм стена в четири размера на отвора от 6,4 мм до 15,9 мм, осигурявайки дебит до 16 л/мин при налягане до 2 бара
  • Тръбите се предлага от осем материала за почти всяко химическо изискване

620L глава на помпа с ниска пулсация

  • 620L е специализирана шестролкова глава на помпа за 2 бара, разработена за точно дозиране до ±0,5 %. Минималната пулсация се постига чрез разделяне на входящия поток в две тръби, преминаващи през двойни, изместени трасета. Двата набора от извънфазови импулси се отменят взаимно, когато каналите се слеят
  • Използва 4,0 мм стенни Y-образни елементи, които се предлагат в шест материала
  • Предлагат се също два единични канала
  • Избор на тръби: Отвор 8 мм, 12 мм и 16 мм, предлагащ дебити от 0,002 л/мин до 12,4 л/мин
  • Дозира 500 мл за 3,5 секунди

Задвижвания

Лесен за използване интерфейс човек-машина (HMI), изискващ минимални натискания на клавиши, за намаляване на възможностите за скъпи грешки. Дебитът, пропорционален на оборотите на помпата в диапазона на управление 2 650:1. Помпи за изплакване IP31 и помпи с корпус IP66 за среди за измиване.

  • 630S - IP31 и 630SN - IP66 са прости, plug-in и switch-on помпи, предлагащи икономична собственост. Изключителна сигурност на процеса със заключване с PIN код с 3 нива.
  • 630U - IP31 и 630UN - IP66 с всички функции на моделите S/SN, плюс конфигурируеми входове и изходи.
  • 630Du - IP31 и 630DuN - IP66 с конфигурируеми входове и изходи, плюс RS232 и RS485.
  • 630Bp - IP31 и 630BpN - IP66 с комуникация в реално време прави вашия процес сигурен и гъвкав. Скорост на шината 9,6 kbits/s до 12 000 kbits/s свързаност
  • 630En - IP31 и 630EnN - IP66 EtherNet/IP свързаност за бърз и лесен достъп до данните на помпата по индустриален етернет
  • 630Pn - IP31 и 630PnN - IP66 PROFINET свързаност за бърз и лесен достъп до данните на помпата по индустриален етернет

Информация за поръчка

Продуктови кодове

A B C D
Модел Защита срещу проникване Глава на помпата Опции за пробката
3: S
4: U
5: Du
6: Bp
8: En
9: Pn		 1: IP31/ NEMA 2
N IP66/ NEMA 4X
S: SCADA IP66/ NEMA 4X1,2		 02: 620R3
E2: 620RE3
E4:620RE43
5L: 620L
5G: 620LG		 U: Британска мрежова пробка
E: ЕС мрежова пробка
A: Американска мрежова пробка
K: Австралийска мрежова пробка
R: Аржентинска мрежова пробка
C: Швейцарска мрежова пробка
D: Индийска/южноафриканска мрежова пробка
B: Бразилска мрежова пробка

Забележки:

1. Само за модели U и Du

2. Предлага се само с американска мрежова пробка

3. Не се предлага за модели US и DuS

Препоръчвани продукти

  1. Тръбопровод от марпрен

    Тръбопровод от марпрен

    Термопластичен еластомерен тръбопровод, особено устойчив на окисляващи агенти. От 5 ºC до 80 ºC (23 ºF до 176 ºF) до 7 бара (100 фунта на кв. инч)

    Тръбопровод - перисталтичен

Свързани продукти

  1. Помпа с корпус от серия 100

    Помпа с корпус от серия 100

    Дебити до 190 мл/мин (3,04 галона САЩ в час) и налягания до 2 бара (30 фунта на кв. инч). Управление на скоростта до 10 000:1.

    Помпи - помпи в корпус

  2. 530 процесни помпи

    530 процесни помпи

    Дебити до 3,5 л/мин (55 галона САЩ в час) и налягания до 7 бара (100 фунта на кв. инч). Прецизен обхват на управление на оборотите 2 200:1.

    Помпи - помпи в корпус

  3. 730 процесни помпи

    730 процесни помпи

    Дебити до 33 л/мин (8,8 галона САЩ в минута) и налягания до 2 бара (30 фунта на кв. инч). Прецизен обхват на управление на оборотите 3 600:1.

    Помпи - помпи в корпус

Нашите специалисти по процесни помпи са тук, за да ви помогнат да успеете.

За да поръчате продукт или да зададете въпрос

Свържете се с нашите експерти
