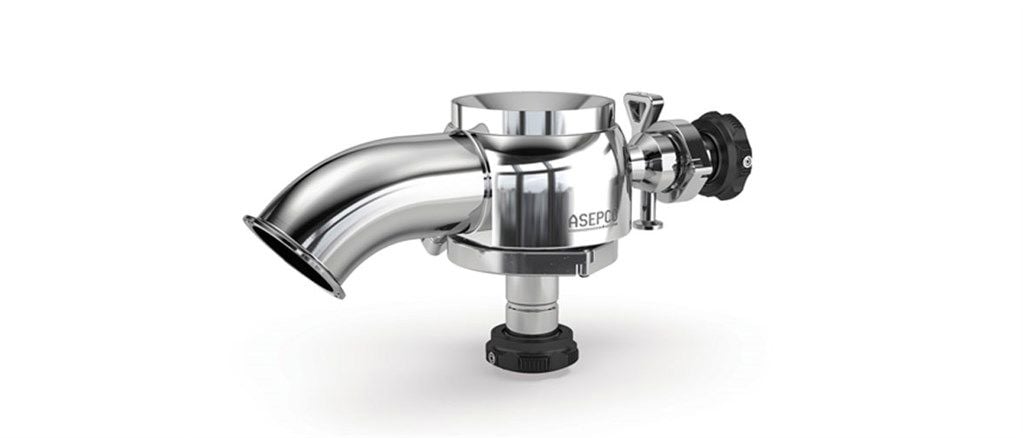

ASEPCO Weirless Radial diaphragm™ Sterillite клапан

Проектирани специално да отговарят на строгите изисквания на индустрията за био обработка Weirless Radial diaphragm клапани предлагат решения за най-предизвикателните приложения. Лесно е да заварявате нашите клапани наистина наравно с дъното на резервоара с нашия дебел заваръчен фланец за тежки натоварвания. Няма гарнитури, болтове или шевове.

Характеристики и предимства

Патентована радиална мембрана, отстранява шлаковите включвания за лесно почистване
Прост монтажен възел с тройна скоба прави поддръжката с 80 % по-бърза
Не необходимо повторно регулиране или повторно затягане
Монтажен дизайн с изравнен монтаж, без гарнитури, болтове или шевове
Вградени ограничители на хода

Техническо резюме

Тип монтаж	Промиване
Изходни връзки	Санитарен фланец, Челна заварка
Макс. работно налягане	17 бар
Макс. работно налягане	250 psi
Съвместими задвижващи механизми	компактен, Нормално затворен, Нормално отворен пневматичен, Ръчен с възможност за автоклавиране
Съвместими мембрани	EPDM (етилен-пропилен-диенов мономер), Витон, Силикон, Силикон плюс
Опции за повърхностно покритие	Електрополиран, Макс. 10 микроинча Ra (0,25 микрона Ra), Макс. 15 микроинча Ra (0,375 микрона Ra), Макс. 20 микроинча Ra (0,5 микрона Ra)
Сертифициране	ISO9001
Стандарти	ASME BPE, CE-PED

Таблицата с техническото резюме посочва функциите, които са налични в рамките на гамата. Вж. раздела „Спецификации“ за специфична информация за модела.

Производителност

Дебити на Sterillite клапан
Размер	Cv при 0,07 бара (1 фунт на кв. инч)
инча	литра в минута	галони САЩ в минута
0,75	39,7	10,5
1,00	59,8	15,8
1,50	180	47,5
2,00	272	72
2,50	643	170
3,00	1143	302

Спецификации

Технически спецификации

	Sterillite клапани
Тип монтаж	Промиване
Дебит	59.8 - 1,143 л/мин.
Дебит	15.8 - 302 галони САЩ в минута
Размери	1,0", 1,5", 2,0", 2,5", 3,0"
Изходни връзки	Санитарен фланец, Челна заварка
Макс. работно налягане	17 бар
Макс. работно налягане	250 psi
Работен температурен диапазон	-51 °C до 177 °C
Работен температурен диапазон	-60 °F до 350 °F
Съвместими задвижващи механизми	компактен, Нормално затворен, Нормално отворен пневматичен, Ръчен с възможност за автоклавиране
Съвместими мембрани	EPDM (етилен-пропилен-диенов мономер), Витон, Силикон, Силикон плюс
Опции за повърхностно покритие	Електрополиран, Макс. 10 микроинча Ra (0,25 микрона Ra), Макс. 15 микроинча Ra (0,375 микрона Ra), Макс. 20 микроинча Ra (0,5 микрона Ra)
Сертифициране	ISO9001
Стандарти	ASME BPE, CE-PED
Тегло	1.36 - 6.03 кг
Тегло	3 - 13.29 фунтове

Температурният диапазон зависи от материала на мембраната.

Sterillite клапани размери

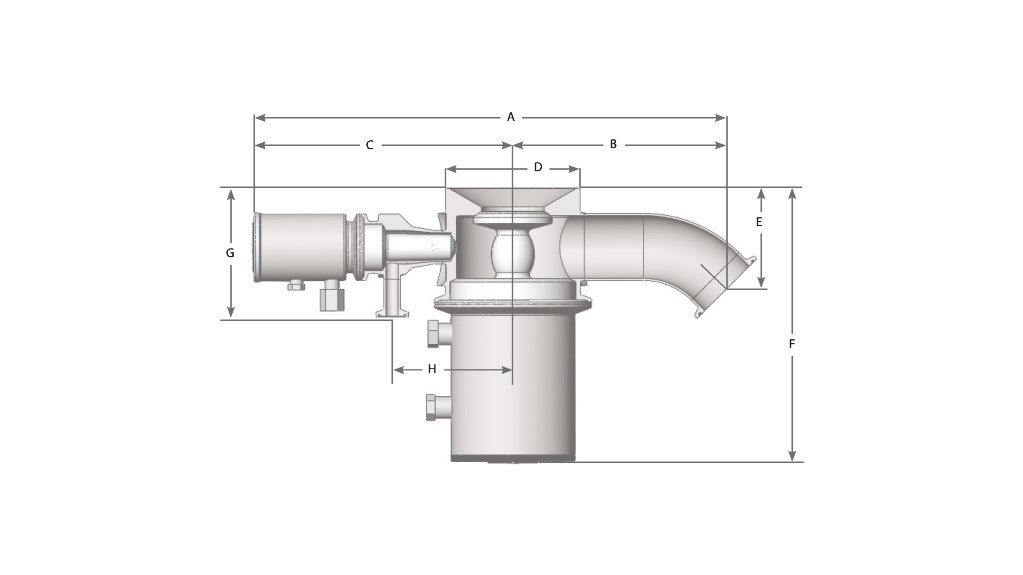

TFXX-210-X: Монтиран на равно* Sterillite клапан
Размер	A		B		C - с пневматичен задвижващ механизъм		C - с ръчен задвижващ механизъм		D		E		F		G		H
инча	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in	mm	in
0,75	113	4,44	52	2,06	173	6,82	148	5,81	76	2,98	76	2,98	76	2,98	85	3,34	73	2,89
1,00	253	9,98	96	3,78	208	8,19	186	7,34	76	2,98	62	2,45	133	5,25	85	3,34	73	2,89
1,50	297	11,71	132	5,19	184	7,26	166	6,53	76	2,98	64	2,53	146	5,75	91	3,59	81	3,17
2,00	339	13,33	163	6,43	271	10,66	212	8,34	102	4,00	95	3,75	185	7,30	98	3,84	91	3,59
2,50	200	7,89	192	7,54	271	10,66	212	8,34	125	4,91	125	4,91	125	4,91	110	4,34	111	4,38
3,00	430	16,92	235	9,24	381	15,00	284	11,17	125	4,91	133	5,22	212	8,34	110	4,34	111	4,38

Тегла

Тегла
Размер	Корпус на клапана		Общо тегло с ръчен задвижващ механизъм		Общо тегло с пневматичен задвижващ механизъм
инча	кг	фунт	кг	фунт	кг	фунт
0,75	1,40	3,10	3,06	6,75	3,61	7,95
1,00	1,36	3,00	3,02	6,65	3,56	7,85
1,50	2	4,43	3,67	8,08	4,21	9,28
2,00	3,45	7,60	6,24	13,75	6,99	15,40
2,50	6,03	13,29	8,80	19,39	16,35	36,04
3,00	5,98	13,18	8,75	19,28	16,30	35,93

Конструктивни материали

Материал

Hastelloy, Неръждаема стомана 316L, Неръждаема стомана AL-6XN

Литература

Брошури

ASEPCO weirless radial diaphragm valves (EN).pdf
PDF - 600,3kb

Спецификации

Sterillite Valves datasheet (BG).pdf
PDF - 391,6kb

Ръководства

Tank valve manual (EN).pdf
PDF - 2,4mb

Задвижващи механизми

Задвижващият механизъм от серията АKS** за вентили на резервоар е издръжлив, лесен за поддръжка задвижващ механизъм, изработен от пластмасов корпус и интерфейс с диафрагма от неръждаема стомана. Полученият задвижващ механизъм има хигиеничен дизайн, който е в съответствие с GMP.

Нашите задвижващия механизми за вентили на резервоар също се предлагат в серията задвижващи механизми AJS, които осигуряват същата производителност, но в пакет за тежки натоварвания.

И двете версии предлагат ръчни и пневматични опции, снабдени са с лазерно гравирани серийни номера за проследимост и имат водеща на пазара тригодишна гаранция. Лесно е да добавите автоматизация към пневматичните версии чрез монтаж на превключватели или контролери от всеки производител.

Работа с всички производители на линейни превключватели и контролери (напр. Westlock, Stonel, Burkert и др.)

**Задвижващият механизъм от серията AKS се предлага само в размери 0,5 до 1,5"

Мембрани

Множество материали се справят с практически всяка температура, налягане и химическо предизвикателство в хранително-вкусовата промишленост и биофармацията.

Материалите включват:

Силикон
EPDM (етилен-пропилен-диенов мономер)
Силикон плюс
Витон А
Витон А (пароустойчив)
Витон GF
PTFE

Всички диафрагми са лазерно гравирани с дати на втвърдяване и партидни номера, като се гарантира, че те са напълно проследими.

Информация за поръчка

Продуктови кодове

Sterillite клапани продуктови кодове

Част	Код на модела	Описание на частта
0,75	TF08-210-X*	Радиален клапан 1”, Sterillite ЕN 1.4435 корпус/EN1.4404 фитинги, подходящ за дебела 0,375” или по-малко глава, 0,75” 45̊ изход със затягане, Плоска мембрана & 0,5” сателитен клапан, Плоска мембрана @ 180, 0,5” права скоба, RA повърхност електрически полирана и пасивирана включва скоба корпус/задвижващ механизъм
1,0	TF10-210-X*	Радиален клапан 1”, Sterillite ЕN 1.4435 корпус/EN1.4404 фитинги, подходящ за дебела 0,375” или по-малко глава, 1” 45̊ изход със затяган край, плоска мембрана и 0,5” сателитен клапан, плоска мембрана @ 180, 0,5” права скоба, RA повърхностно покритие, електрополиран и пасивиран, включва скоба за корпус/задвижващ механизъм
1,5	TF17-210-X*	Радиален клапан 1,5”, Sterillite ЕN 1.4435 корпус/EN1.4404 фитинги, подходящ за дебела 0,375” или по-малко глава, 1,5” 45̊ изход със затяган край, плоска мембрана и 0,5” сателитен клапан, плоска мембрана @ 180, 0,5” права скоба, RA повърхностно покритие, електрополиран и пасивиран, включва скоба за корпус/задвижващ механизъм
2,0	TF20-210-X*	Радиален клапан 2”, Sterillite ЕN 1.4435 корпус/EN1.4404 фитинги, подходящ за дебела 0,375” или по-малко глава, 2” 45̊ изход със затяган край, плоска мембрана и 0,5” сателитен клапан, плоска мембрана @ 180, 0,5” права скоба, RA повърхностно покритие, електрополиран и пасивиран, включва скоба за корпус/задвижващ механизъм
3,0	TF25-210-X*	Радиален клапан 3”, Sterillite ЕN 1.4435 корпус/EN1.4404 фитинги, подходящ за дебела 0,375” или по-малко глава, 2,5” 45̊ изход със затягане, плоска мембрана и 0,5” сателитен клапан, плоска мембрана @ 180, 0,5” права скоба, RA повърхност електрически полирана и пасивирана включва скоба корпус/задвижващ механизъм
0,75	TF30-210-X*	Радиален клапан 3”, Sterillite ЕN 1.4435 корпус/EN1.4404 фитинги, подходящ за дебела 0,375” или по-малко глава, 3” 45̊ изход със затяган край, плоска мембрана и 0,5” сателитен клапан, плоска мембрана @ 180, 0,5” права скоба, RA повърхностно покритие, електрополиран и пасивиран, включва скоба за корпус/задвижващ механизъм
*Забележка: X представлява една от следните опции – 1 = 20 микро-инчови Ra повърхностни покрития 2 = 15 микро-инчови Ra повърхностни покрития 3 = 10 микро-инчови Ra повърхностни покрития
