Клапани - мембрани

Силиконови и силиконови плюс мембрани

Поръчайте пробен образец
Поръчайте пробен образец

Преглед

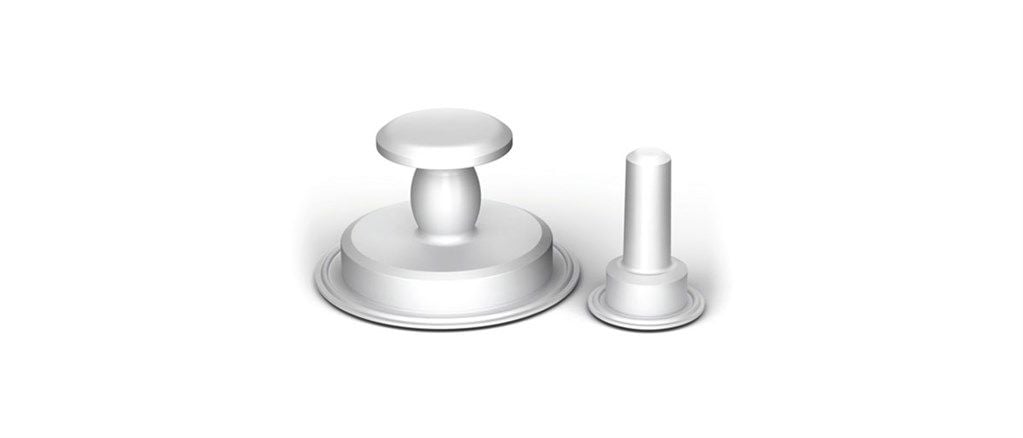

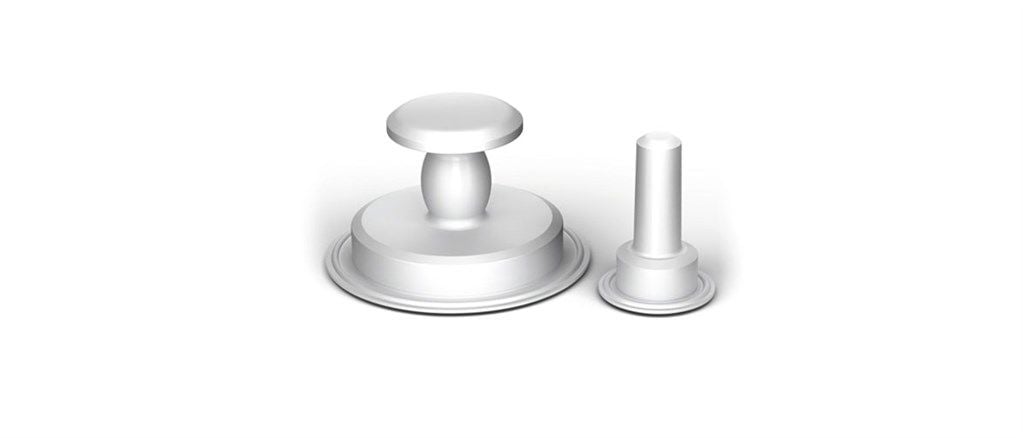

Силиконови и силиконови плюс мембрани

Втвърдените с платина, силиконови мембрани от медицински клас отговарят на стандартите USP клас VI и FDA 21 CFR 177.2600.

Ние предлагаме две различни покрития на нашите силиконови мембрани, бяло, което е направено с Q7-4765 и 0,25 % титанов диоксид или прозрачно без титанов диоксид.

Ние също така предлагаме версия с третирана с Parylene повърхност, която удвоява полезния живот на мембраната.

Характеристики и предимства

  • Всички силиконови мембрани са лазерно гравирани с дати на втвърдяване и партидни номера, като се гарантира, че те са напълно проследими.
  • Широко използван във фармацевтични приложения

Техническо резюме

Вариант(и) на мембранатаПрав, Силфонни тръби
Съвместими задвижващи механизмиAJS, AKS
Спецификация на материалаМедицински клас (втвърден с платина), Силикон с повърхностна обработка с Parylene
СтандартиASME BPE, RoHS

Таблицата с техническото резюме посочва функциите, които са налични в рамките на гамата. Вж. раздела „Спецификации“ за специфична информация за модела.

Споделяне

Производителност

Производителност

Коефициент на поток (при стандартна конфигурация)
Размер на клапана на резервоара CV KV
0,5" 4,3 3,7
1,0" 15,8 13,7
1,5" 48,0 41,5
2,0" 72,0 62,2
3,0" 170,0 146,9
4,0" 302,0 260,9

Производителност

Коефициент на поток (при стандартна конфигурация)
Размер на клапана на резервоара CV KV
0,5" 4,3 3,7
1,0" 15,8 13,7
1,5" 48,0 41,5
2,0" 72,0 62,2
3,0" 170,0 146,9

Спецификации

Технически спецификации

Силиконови мембраниСиликонови плюс мембрани
Размери на клапана на резервоара0,5", 0,5" удължен, 1,0", 1,5", 2,0", 2,0" удължен, 3,0", 3,0" удължен, 4,0" 0,5", 1,0", 1,5", 2,0"
Размери на редови клапан0,5", 0,75", 1,0", 1,5"
ЦвятБял/прозрачен Бял
Вариант(и) на мембранатаПрав, Силфонни тръби Прав, Силфонни тръби
Третиране с ParyleneДа Да
Работен температурен диапазон -65 °C до 135 °C-65 °C до 135 °C
Работен температурен диапазон -85 °F до 275 °F-85 °F до 275 °F
Съвместими задвижващи механизмиAJS, AKS AJS, AKS
Тип задвижващ механизъмПневматичен, Ръчен Пневматичен, Ръчен
ВтвърдителПлатинен Платинен
Необходима е обработка на пара преди инсталиранеНе Не
ASME BPE приложение K честота на SIP цикъла100 200
Общо задвижвания по време на тестването на SIP цикъла1000 2000
Срок на годност5 години
Спецификация на материалаМедицински клас (втвърден с платина) Силикон с повърхностна обработка с Parylene
СтандартиASME BPE, RoHS ASME BPE, RoHS
СертифициранеADCF, FDA 21CFR177.2600, USP <87>, USP <88> клас VI, Не съдържа ВSE/TSE ADCF, FDA 21CFR177.2600, USP <87>, USP <88> клас VI, Не съдържа ВSE/TSE
Максималното работно налягане варира според размера до посочения максимум

Конструктивни материали

МембранаDuPont Q7-4765, Nusil MED-4065
Вложки304 SS

Литература

Брошури

  1. ASEPCO weirless radial diaphragm valves (EN).pdf
    PDF - 600,3kb

Спецификации

  1. Silicone Diaphragms datasheet (BG).pdf
    PDF - 148,9kb
  2. Silicone Plus Diaphragms datasheet (BG).pdf
    PDF - 148kb

Информация за поръчка

Продуктови кодове

Силиконови мембрани продуктови кодове

Код Продукт

FS05

Мембрана без ръб 5" компактен силикон, бяла

IS08

Мембрана без ръб 75" силикон, бяла

IS10

Мембрана без ръб 1" силикон, бяла

IS15

Мембрана без ръб 1,5" силикон, бяла

RS05

Радиална мембрана 5" силикон, бяла

SC05

Радиална мембрана 5" силикон, прозрачна

SC10

Радиална мембрана 1" силикон, прозрачна

SE17

Радиална мембрана, разширена с 1,5" Силикон, бяла

SE20

Радиална мембрана, разширена с 2" Силикон, бяла USP

SE30

Радиална мембрана, разширена с 3" Силикон, бяла USP

SG05

Радиална мембрана, разширена с .5" Силикон, бяла

SL05

Радиална мембрана .5" силикон, бяла, права

SL10

Радиална мембрана 1" Силикон, бяла, силфон

SL17

Радиална мембрана 1,5" силикон, бяла, права

SL20

Радиална мембрана 2" Силикон, бяла, силфон

SL20-002

Радиална мембрана 2" Силикон, бяла, силфон

SL30

Радиална мембрана 3" Силикон, бяла, силфон

SL40

Радиална мембрана 4" Силикон, бяла, силфон

Силиконови плюс мембрани продуктови кодове

Код Продукт

PS05

Радиална мембрана 5" силикон плюс, бяла, с повърхност от Parylene, права

PS10

Радиална мембрана 1" силикон плюс, бяла, с повърхност от Parylene, силфон

PS17

Радиална мембрана 1,5" силикон плюс, бяла, с повърхност от Parylene, права

PS20

Радиална мембрана 2" силикон плюс, бяла, с повърхност от Parylene, силфон

PS30

Радиална мембрана 3" силикон плюс, бяла, с повърхност от Parylene, права

PSE20

Радиална мембрана, разширена с 2" силикон плюс, бяла, с повърхност от Parylene

PSG05

Радиална мембрана, разширена с 5" силикон плюс, бяла, с повърхност от Parylene
