Аксесоари за помпа с маркуч

Гасител на пулсации на изхода

Организирайте демонстрация
Организирайте демонстрация

Преглед

Гасител на пулсации на изхода

Монтажът на гасител на пулсациите в изпускателната линия елиминира до 90 % пулсациите при изхода, защитавайки помпата и технологичния тръбопровод.

Характеристики и предимства

  • Увеличава времето на работа на процеса и производителността чрез намаляване на пулсациите в помпата и процеса
  • Намалява вибрациите в системата и елиминира хидравличните удари в тръбопроводите за по-добра работа на помпата
  • Линейна настройка с ниска поддръжка, подходяща за всяка помпа Bredel и APEX с размер на маркуча от 25 мм (1”) до 100 мм (4”)
  • Елиминира до 90% от пулсациите на изхода на помпата между 2 бара (29 фунта на кв. инч)) и 16 бара (232 фунта на кв. инч)
  • Сертифициран за съответствие с директива 2014/68/ЕС от LRQA

Техническо резюме

Макс. работно налягане16 бар
Макс. работно налягане232.1 psi
Тегло на възела34.4 - 146 кг

Споделяне

Спецификации

Технически спецификации

PD 40PD 65PD100
Макс. работно налягане16 бар16 бар16 бар
Макс. работно налягане232.1 psi232.1 psi232.1 psi
Температурен диапазон на съхранение -40 °C до 70 °C-40 °C до 70 °C-40 °C до 70 °C
Температурен диапазон на съхранение -40 °F до 158 °F-40 °F до 158 °F-40 °F до 158 °F
Температурен диапазон на продукта -10 °C до 80 °C-10 °C до 80 °C-10 °C до 80 °C
Температурен диапазон на продукта 14 °F до 176 °F14 °F до 176 °F14 °F до 176 °F
Тегло на възела34.4 кг79.9 кг146 кг
Тегло на възела75.8 фунтове176.1 фунтове321.9 фунтове

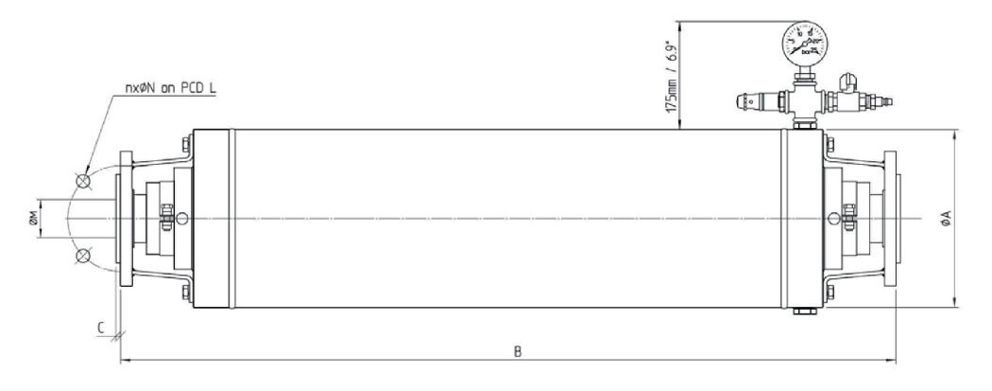

PD 40 размери

Размери в мм (за DIN фланци) Размери в инчове (за 150 ANSI фланци)
A B C C n x N L M A B C C n x N L M
Тип на тампона Тип на помпата SS PVC PVDF PP Размер на DIN фланеца SS PVC PVDF PP Размер на ANSI фланеца
PD40 APEX 28 168 800 4 20 4 x 14 85 25 6,6 31,5 0,16 0,79 4 x 5/8 3 - 1/8 1
PD40 APEX 35 168 800 4 20 4 x 18 100 32 6,6 31,5 0,10 0,79 4 x 5/8 3 - 7/8 1 - 1/2
PD40 Bredel 25 168 800 4 20 4 x 14 85 25 6,6 31,5 0,16 0,79 4 x 5/8 3 - 1/8 1
PD40 Bredel 32 168 800 4 20 4 x 18 100 32 6,6 31,5 0,16 0,79 4 x 5/8 3 - 1/2 1 - 1/4
PD40 Bredel 40 168 800 2,5 20 4 x 18 110 40 6,6 31,5 0,10 0,79 4 x 5/8 3 - 7/8 1 - 1/2
Размери в мм (за DIN фланци) Размери в инчове (за 150 ANSI фланци)
A B C C n x N L M A B C C n x N L M
Тип на тампона Тип на помпата SS PVC PVDF PP Размер на DIN фланеца SS Размер на ANSI фланеца
PD65 Bredel 50 245 1056 6 20 4 x 18 125 50 9,6 41,6 0,24 0,79 4 x 3/4 4 - 3/4 2
PD65 Bredel 65 245 1058 3 20 4 x 18 145 65 9,6 41,7 0,12 0,79 4 x 3/4 5 - 1/2 2 - 1/2
PD65 Bredel 265 245 1058 3 20 4 x 18 145 65 9,6 41,7 0,12 0,79 4 x 3/4 5 - 1/2 2 - 1/2
Размери в мм (за DIN фланци) Размери в инчове (за 150 ANSI фланци)
A B C C n x N L M A B C C n x N L M
Тип на тампона Тип на помпата SS PVC PVDF PP Размер на DIN фланеца SS Размер на ANSI фланеца
PD100 Bredel 80 324 1356 8 48 8 x 18 160 80 12,8 53,4 0,31 1,89 4 x 3/4 6 3
PD100 Bredel 280 324 1356 8 48 8 x 18 160 80 12,8 53,4 0,31 1,89 4 x 3/4 6 3
PD100 Bredel 100 324 1356 3 48 8 x 18 180 100 12,8 53,4 0,12 1,89 8x3/4 7 - 1/2 4
PD100 Bredel 2100 324 1356 3 48 8 x 18 180 100 12,8 53,4 0,12 1,89 8x3/4 7 - 1/2 4

Конструктивни материали

Материал на маркучаCSM, EPDM (етилен-пропилен-диенов мономер), NBR, Естествен каучук (NR)
Възли на корпусаВъглеродна стомана
О-пръстенNBR
Фланцови материалиНеръждаема стомана 316, Поцинкована стомана
ВложкиPP (полипропилен), PVC, PVDF, Неръждаема стомана

Литература

Брошури

  1. Bredel pumps (BG).pdf
    PDF - 2mb

Спецификации

  1. PD 40 datasheet (BG).pdf
    PDF - 371,9kb
  2. PD100 datasheet (BG).pdf
    PDF - 370,7kb
  3. PD 65 datasheet (BG).pdf
    PDF - 370,9kb

Ръководства

  1. Bredel pulsation dampener series manual (EN).pdf
    PDF - 961,7kb

Информация за поръчка

Продуктови кодове

PD 40 продуктови кодове

Резервен елемент на маркуч Номер на част
Тип на маркуча Материал Цветен код PD/40
NR Естествена гума Лилав 28-P040020
NBR Нитрилна гума Жълт 28-P040040
EPDM (етилен-пропилен-диенов мономер) EPDM (етилен-пропилен-диенов мономер) Червен 28-P040075
CSM CSM Син 28-P040070

Материалът на вътрешната облицовка на маркуча определя типа на маркуча. Всеки тип маркуч е маркиран с уникален цветен код.

За кодове за поръчка и информация за тампоните против вибрации и вложките, моля свържете се с вашия представител на Bredel.

PD 65 продуктови кодове

Резервен елемент на маркуч Номер на част
Тип на маркуча Материал Цветен код PD/65
NR Естествена гума Лилав 28-P065020
NBR Нитрилна гума Жълт 28-P065040
EPDM (етилен-пропилен-диенов мономер) EPDM (етилен-пропилен-диенов мономер) Червен 28-P065075
CSM CSM Син 28-P065070

Материалът на вътрешната облицовка на маркуча определя типа на маркуча. Всеки тип маркуч е маркиран с уникален цветен код.

За кодове за поръчка и информация за тампоните против вибрации и вложките, моля свържете се с вашия представител на Bredel.

PD100 продуктови кодове

Резервен елемент на маркуч Номер на част
Тип на маркуча Материал Цветен код PD/100
NR Естествена гума Лилав 28-P100020
NBR Нитрилна гума Жълт 28-P100040
EPDM (етилен-пропилен-диенов мономер) EPDM (етилен-пропилен-диенов мономер) Червен 28-P100075
CSM CSM Син 28-P100070

Материалът на вътрешната облицовка на маркуча определя типа на маркуча. Всеки тип маркуч е маркиран с уникален цветен код.

За кодове за поръчка и информация за тампоните против вибрации и вложките, моля свържете се с вашия представител на Bredel.
