Път на течността - оборудване

Био тръбен апликатор

Организирайте демонстрация

Преглед

Био тръбен апликатор

Био тръбният апликатор за захващане на тръба към маркуч позволява поставяне без усилия на конектори и широко разнообразие от тръбопроводи, включително от силикон и термопластични еластомери.

Съчетаването на тръбата и конекторите се извършва без повреда на вътрешния отвор на тръбата, и по-важното, без смазочно средство като IPA. Осигурявайки повтарящ се процес, това помага на cGMP съответствието и процедурите за валидиране.

Наличието на IPA в пътя на течността е нарастващо безпокойство в биообработката, така че избягването на използването му опростява валидирането.

Увеличете качеството и производителността

Автоматизирането на монтажа на тръбата към назъбения маркуч осигурява повтаряемост, която не се предлага с ръчни процеси, като по този начин повишава качеството и намалява риска от откази на разклонения, особено при биообработка с по-високо налягане надолу по веригата. Автоматизацията може също така да повиши производителността и да рационализира работния процес

Подобряване на безопасността

Усъвършенстваните функции, които могат да възпроизведат ръчен процес на сглобяване, гарантират, че дори и най-сложното приложение може да бъде прехвърлено към био тръбния апликатор. Подобрявайки безопасността в процеса на сглобяване, био тръбният апликатор премахва риска от грешки на оператора и рискове за здравето, свързани с RSI

Добавете гъвкавост

Използвайки различни комбинации от сменящи се части, може да се постигне широк спектър от приложения.

Техническо резюме

Съвместимост с размера на тръбите/компонентите	1/8 - 1 in
Основно захранване, електрическо захранване	100-120V/220-240V AC 50/60Hz

Таблицата с техническото резюме посочва функциите, които са налични в рамките на гамата. Вж. раздела „Спецификации“ за специфична информация за модела.

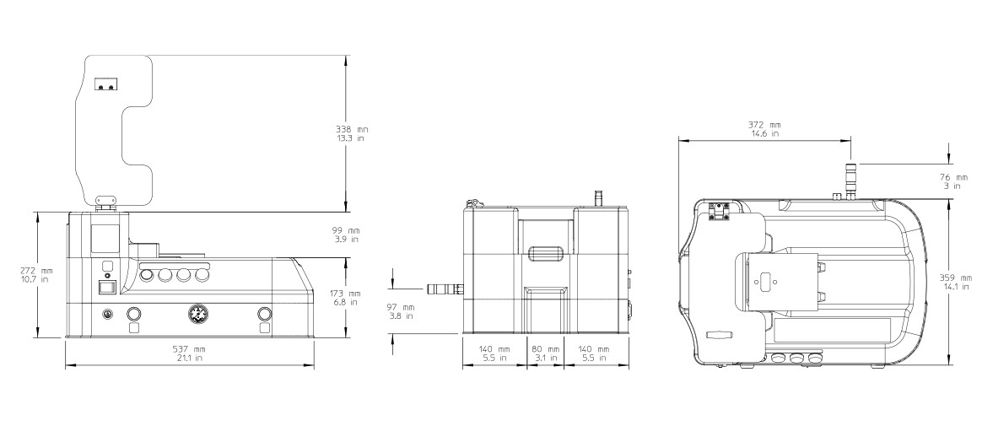

Спецификации

Технически спецификации

	Био тръбен апликатор
Съвместимост с размера на тръбите/компонентите	1/8 - 1 in
Диапазон на работната температура	5 °C до 40 °C
Диапазон на работната температура	41 °F до 104 °F
Температурен диапазон на съхранение	-13 °F до 158 °F
Температурен диапазон на съхранение	-25 °C до 70 °C
Влажност	80 % до 31 °C, (88 °F) намаляваща линейно до 50 % при 40 °C (104 °F)
Макс. надморска височина	1000 m
Макс. надморска височина	3281 фут
Диапазон на налягането на сгъстения въздух	5 До 6 бар
Диапазон на налягането на сгъстения въздух	72.5 До 87 psi
Основно захранване, електрическо захранване	100-120V/220-240V AC 50/60Hz
Електрозахранване	24 V постоянен ток
Стойност на предпазителя	3 ампери
Тегло	25 - 30 кг
Тегло	55.1 - 66.1 фунтове
Стандарти	CE

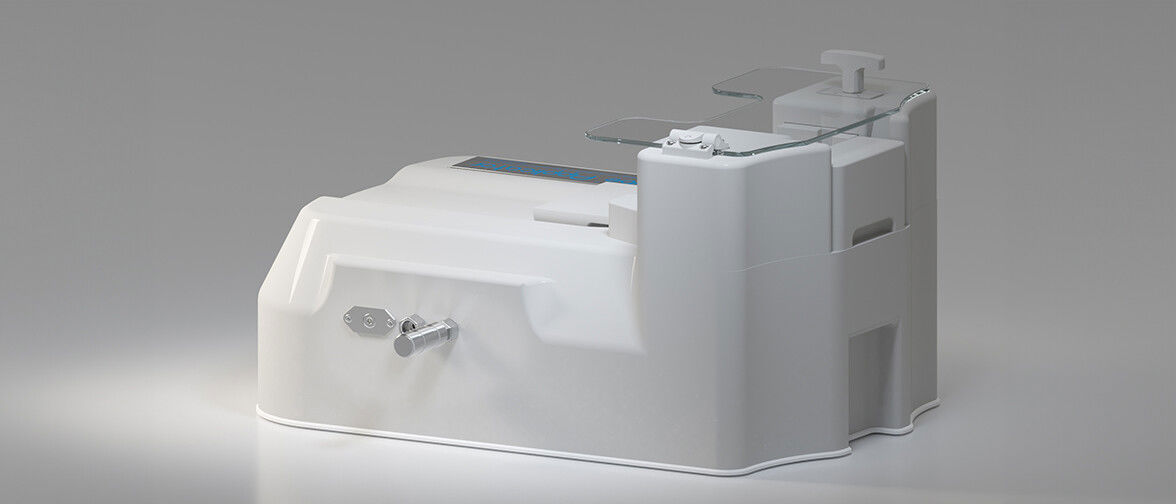

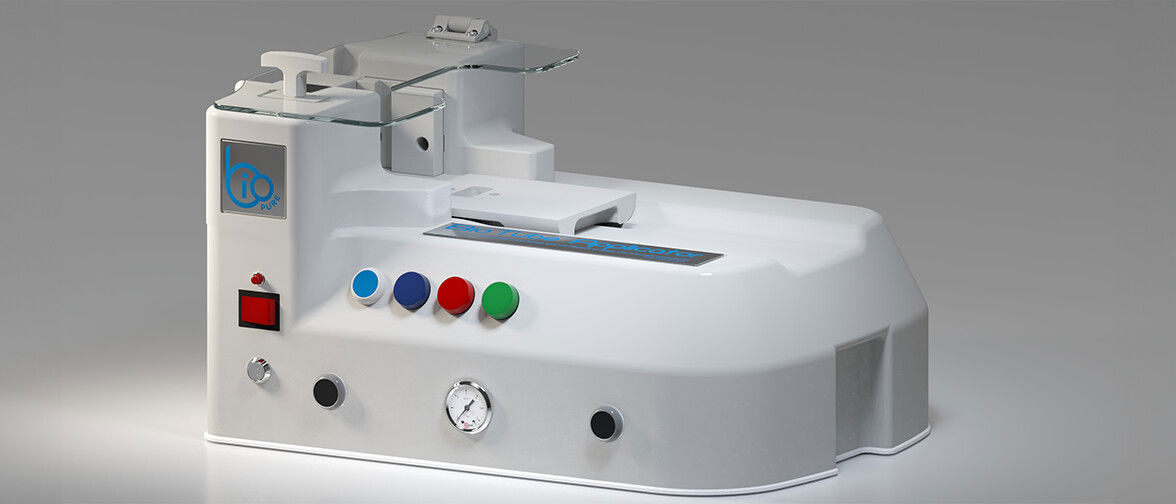

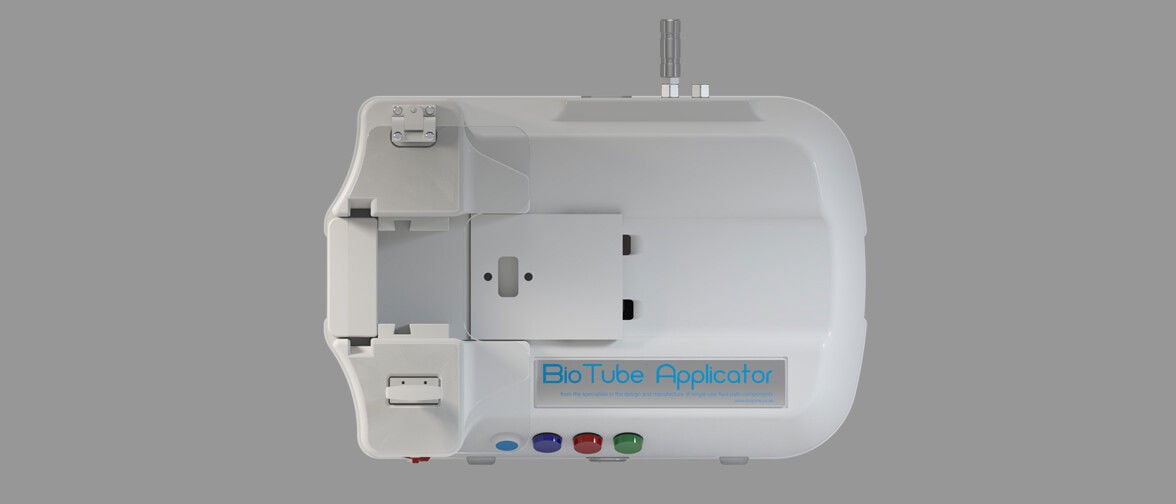

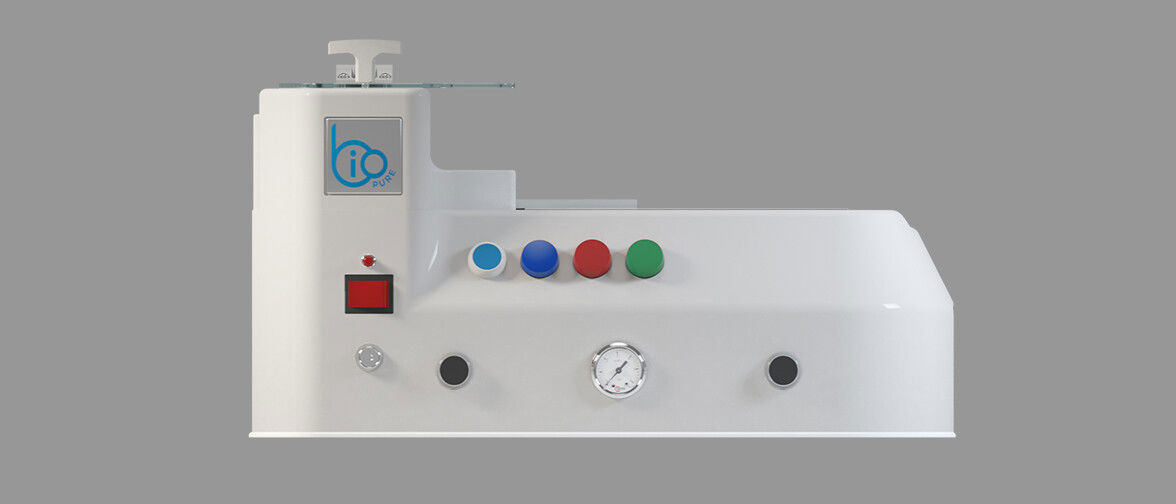

Спецификации - части

1	Предпазен капак с автоматично изключване
2	Опора на тръбата
3	Челюсти
4	Люлка
5	Активиране с два бутона
6	Ергономичен, лек дизайн, включващ дръжки за носене
7	Манометър
8	Изпускателни отвори за въздух: снабдени с изходящ филтър, който отговаря на изискването за употреба в чиста стая от клас 4 по ISO
9	Вход за въздух
10	Вход за захранване
11	Часовник: може да се настрои, за да се гарантира прецизно възпроизвеждане на процеса на ръчно сглобяване

Конструктивни материали

Възел на капака	Поликарбонат (PC)
	Полиоксиметилен (POM)
	Полиоксиметилен (POM)
	PVC, Неръждаема стомана
	Алуминий, Неръждаема стомана

Литература

Спецификации

BioTube Applicator datasheet (EN).pdf
PDF - 416,7kb

Части за смяна

Частите за смяна могат да бъдат сменени в рамките на 30 секунди и не изискват инструментална екипировка. Налични са видеоклипове за приложение, които демонстрират работата на био тръбния апликатор и неговата употреба за решаване на различни приложения.

Чрез използването на сменящи се части гарантираме повтаряем процес, за да гарантираме, че всяка връзка е същата като последната. Това не само подобрява ефективността на производството, но осигурява база за валидиране и подпомага съответствието с cGMP.
